cann-samples是CANN社区提供的高性能实践样例库,致力于为开发者提供可复用的优化方法论和优秀实践代码。本系列文章将陆续介绍仓库中的典型样例,分享我们在算子优化过程中的思考与经验。

本文将帮助你

  • 了解GroupedMatmul(简称GMM)算子:分组Matmul,专门用于解决MoE(混合专家模型)中不同专家处理token数量不均衡导致的性能瓶颈问题。
  • NPU实现MX量化的机制:如何纯AICore实现MX量化矩阵乘。
  • 理解GMM MX核心优化思路:负载均衡,私有格式搬运等关键策略的原理与应用。

1 算子功能说明

在GMM中,假定有E个专家,每个专家对应的分组值由输入group_list指定,允许分组值为0,表示该专家未被选中。

  • 在M轴分组时,每组的M值由group_list给出,维度NK在所有组间相同;
  • 在K轴分组时,每组的K值由group_list给出,维度MN在所有组间相同,仅用于训练场景。

1.1 MX量化计算公式

对每个专家e:

C i , j ( e ) = ∑ g = 0 c e i l ( K / G ) − 1 ( s c a l e A i , g ( e ) ⋅ s c a l e B g , j ( e ) ⋅ ∑ k ′ = 0 G − 1 ( A i , g G + k ′ ( e ) ⋅ B g G + k ′ , j ( e ) ) ) C^{(e)}_{i, j} = \sum^{ceil(K/G)-1}_{g=0}\left(scaleA^{(e)}_{i, g} \cdot scaleB^{(e)}_{g, j} \cdot \sum^{G-1}_{k'=0} (A^{(e)}_{i, gG+k'} \cdot B^{(e)}_{gG + k', j}) \right) Ci,j(e)=g=0ceil(K/G)1(scaleAi,g(e)scaleBg,j(e)k=0G1(Ai,gG+k(e)BgG+k,j(e)))

其中G=32为MX量化的K维group size。

1.2 GMM计算逻辑

GMM可看作E个单Matmul组成,按分组更新A/B/ScaleA/ScaleB/C GM基址偏移。

  • M轴分组
    将当前组的(M_e, N, K)视作单个MX矩阵乘。以行维度M为划分依据,将整体矩阵乘拆分为多个行维度M分片子矩阵乘,A (M, K) B (E, N, K),对于任意K,NPU MX scale的K轴长度需为ceil(K/64) * 2。各组B矩阵大小一致,各组输出沿M维度拼接。

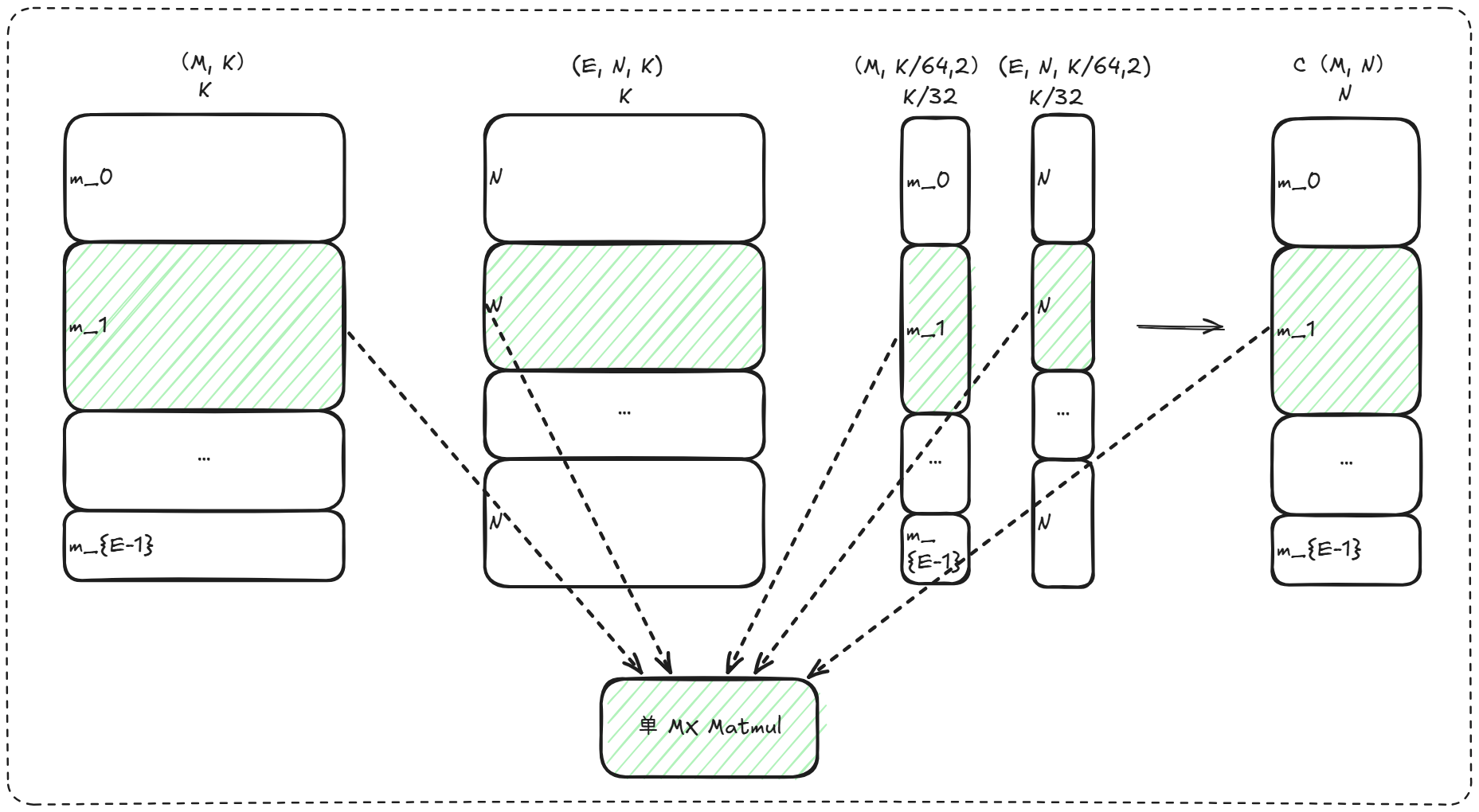

    在这里插入图片描述
    Figure 1. GMM M轴分组计算逻辑示意图
  • K轴分组
    将当前组的(M, N, K_e)视作单个MX矩阵乘。以内积收缩维度K为划分依据,A (K, M) B (K, N)。将K维度切分为多个子通道块,各组输出大小一致,各组在对应K分片上独立计算并顺序拼接结果。

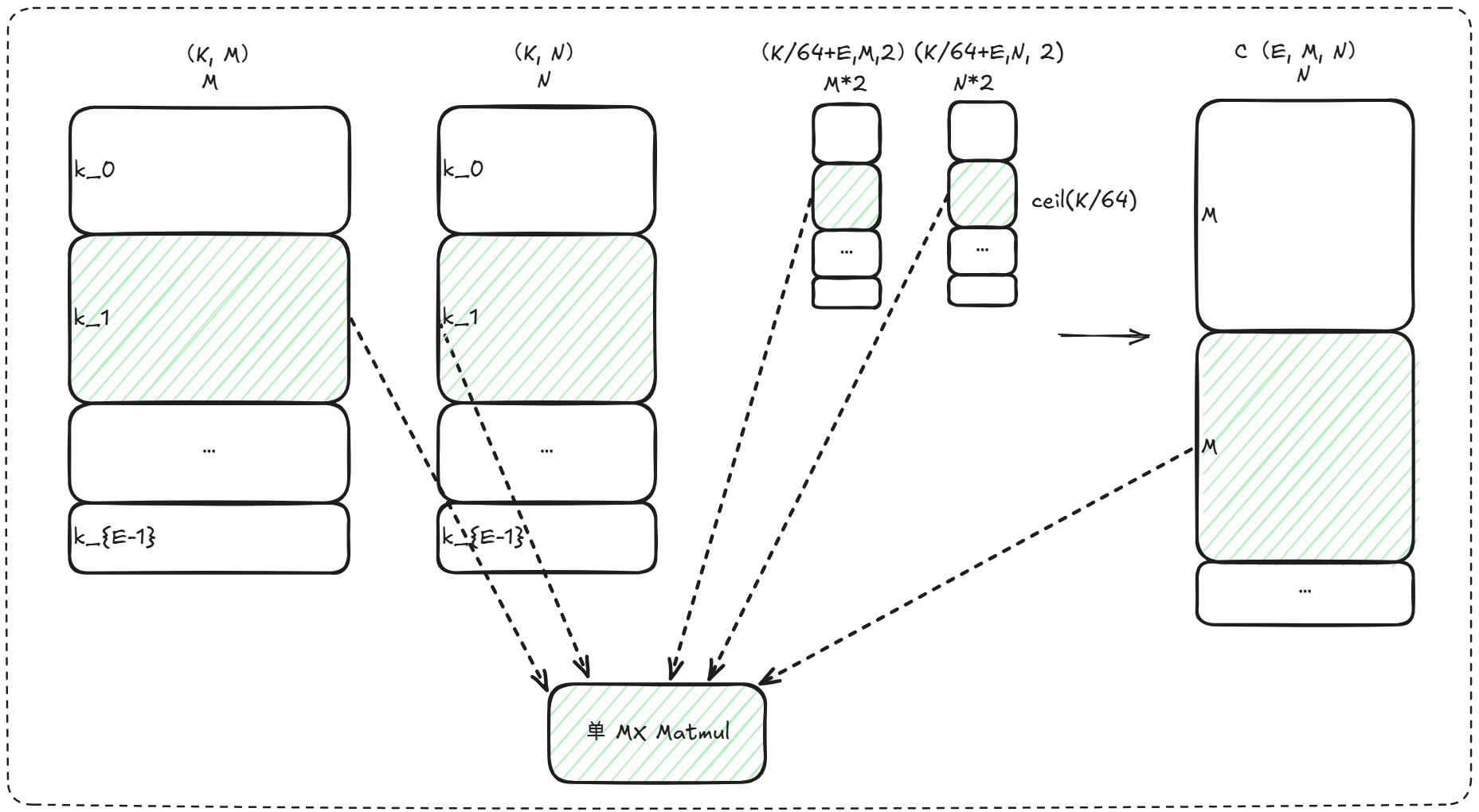

    在这里插入图片描述

    Figure 2. GMM K轴分组计算逻辑示意图

1.3 支持的MX量化

1.3.1 MXFP4参数说明

MXFP4 旨在追求优秀的缓存利用率和性能,但其精度有限,无法支撑训练场景中的迭代需求,目前GMM MXFP4仅支持M轴分组用于推理场景。

变量名 描述 Dtype Layout Shape
A 输入左矩阵 float4_e2m1/float4_e1m2 ND 整体(M, K),按M分组切片
B 输入右矩阵 float4_e2m1/float4_e1m2 ND/DN/NZ/ZN (E, K, N)/(E, N, K)/(E, N1, K1, K0, N0)/(E, K1, N1, N0, K0),每个分组大小相同
scaleA 左矩阵量化参数 float8_e8m0 ND 整体(M, ceil(K/64), 2),与A同M拼接规则
scaleB 右矩阵量化参数 float8_e8m0 ND/DN (E, ceil(K/64), N, 2)/(E, N, ceil(K/64), 2),每个分组大小相同,转置属性同B
C 输出 bfloat16/float16/float32 ND 整体(M, N),与A同M拼接规则

注:MXFP4的NZ/ZN的后两维为(16, 64)

1.3.2 MXFP8参数说明

为明确区分两类分组方式,以下按M轴分组K轴分组分别给出各参数的逻辑形状与布局约束。

变量名 描述 Dtype M轴分组 K轴分组
Layout Shape Layout Shape
A 输入左矩阵 float8_e4m3fn/float8_e5m2 ND (M, K) DN (K, M)
B 输入右矩阵 float8_e4m3fn/float8_e5m2 ND/DN/NZ/ZN (E, K, N)/(E, N, K)/(E, N1, K1, K0, N0)/(E, K1, N1, N0, K0) ND (K, N)
scaleA 左矩阵量化参数 float8_e8m0 ND (M, ceil(K/64), 2) DN (K/64 + E, M, 2)
scaleB 右矩阵量化参数 float8_e8m0 DN/ND (E, N, ceil(K/64), 2)/(E, ceil(K/64), N, 2),每个分组大小相同,转置属性同B ND (K/64 + E, N, 2)
C 输出 bfloat16/float16/float32 ND 整体(M, N) ND 整体(E, M, N)

注:MXFP8的NZ/ZN的后两维为(16, 32)

2 NPU实现MX量化的机制

2.1 硬件原理

NPU MX矩阵乘利用float8_e8m0格式仅存储指数,配合A/B矩阵存储数据尾数与局部指数,在分型矩阵乘中通过指数加法融合缩放因子,避免了显式反量化带来的值域损失。

2.2 指数与尾数的分离计算

在普通float8/float4的矩阵乘中,每个MMAD里PE(Processor Element) 计算得到的部分和由符号、指数和尾数构成,MX矩阵乘亦是。

  • 单个float数可记为
    x = sign × 2 e × m x = \text{sign} \times 2^{e} \times m x=sign×2e×m
    其中 e e e为指数, m m m为尾数。

  • 两个低bit float数的分型乘积为
    c fp = ( sign A × 2 e A × m A ) ⋅ ( sign B × 2 e B × m B ) = sign × 2 e A + e B × ( m A ⋅ m B ) c_{\text{fp}} = \left( \text{sign}_A \times 2^{e_A} \times m_A \right) \cdot \left( \text{sign}_B \times 2^{e_B} \times m_B \right) = \text{sign} \times 2^{e_A+e_B} \times (m_A \cdot m_B) cfp=(signA×2eA×mA)(signB×2eB×mB)=sign×2eA+eB×(mAmB)

  • MX的分型乘积为
    c mx = c fp × 2 e scaleA × 2 e scaleB = sign × 2 e A + e B + e scaleA + e scaleB × ( m A ⋅ m B ) c_{\text{mx}} = c_{\text{fp}} \times 2^{e_{\text{scaleA}}} \times 2^{e_{\text{scaleB}}} = \text{sign} \times 2^{e_A+e_B + e_{\text{scaleA}} + e_{\text{scaleB}}} \times (m_A \cdot m_B) cmx=cfp×2escaleA×2escaleB=sign×2eA+eB+escaleA+escaleB×(mAmB)
    因此,MX矩阵乘可由NPU AICore实现,一个分型(fp8:16*16*32,fp4:16*16*64)乘加一次仅一Cycle,MX矩阵乘与普通同低bit 矩阵乘的算力相同。

3 GMM MX核心优化实践

本样例实现了完整的优化策略体系(详见cann-samples GMM mx量化性能优化文档),以下重点介绍GMM最具代表性的几种。

3.1 负载均衡的3种实现

  • 核负载均衡率的计算公式
    核负载均衡率 = 平均负载 最大负载 × 100 % \text{核负载均衡率} = \frac{\text{平均负载}}{\text{最大负载}} \times 100\% 核负载均衡率=最大负载平均负载×100%
    此处负载仅为M/K/N维度的计算量,平均负载是理想的核完全均匀计算的指标。算子性能的提升与负载均衡率呈正相关,但二者未必保持等比例关系。
    • MEM bound,算子性能提升率一般小于核负载均衡率的提升;
    • CUBE bound,算子性能提升率约等于核负载均衡率的提升。

3.1.1 group间负载均衡

GMM每个分组Matmul使用基本块(baseM, baseN)策略进行多核分配,很大可能单分组Matmul的block块数并不能被开启的核数整除。为了高效使用每一个核,下一个分组Matmul接着上一个分组Matmul结束的核数往下分配核,避免每个分组Matmul均从0核开始计算。

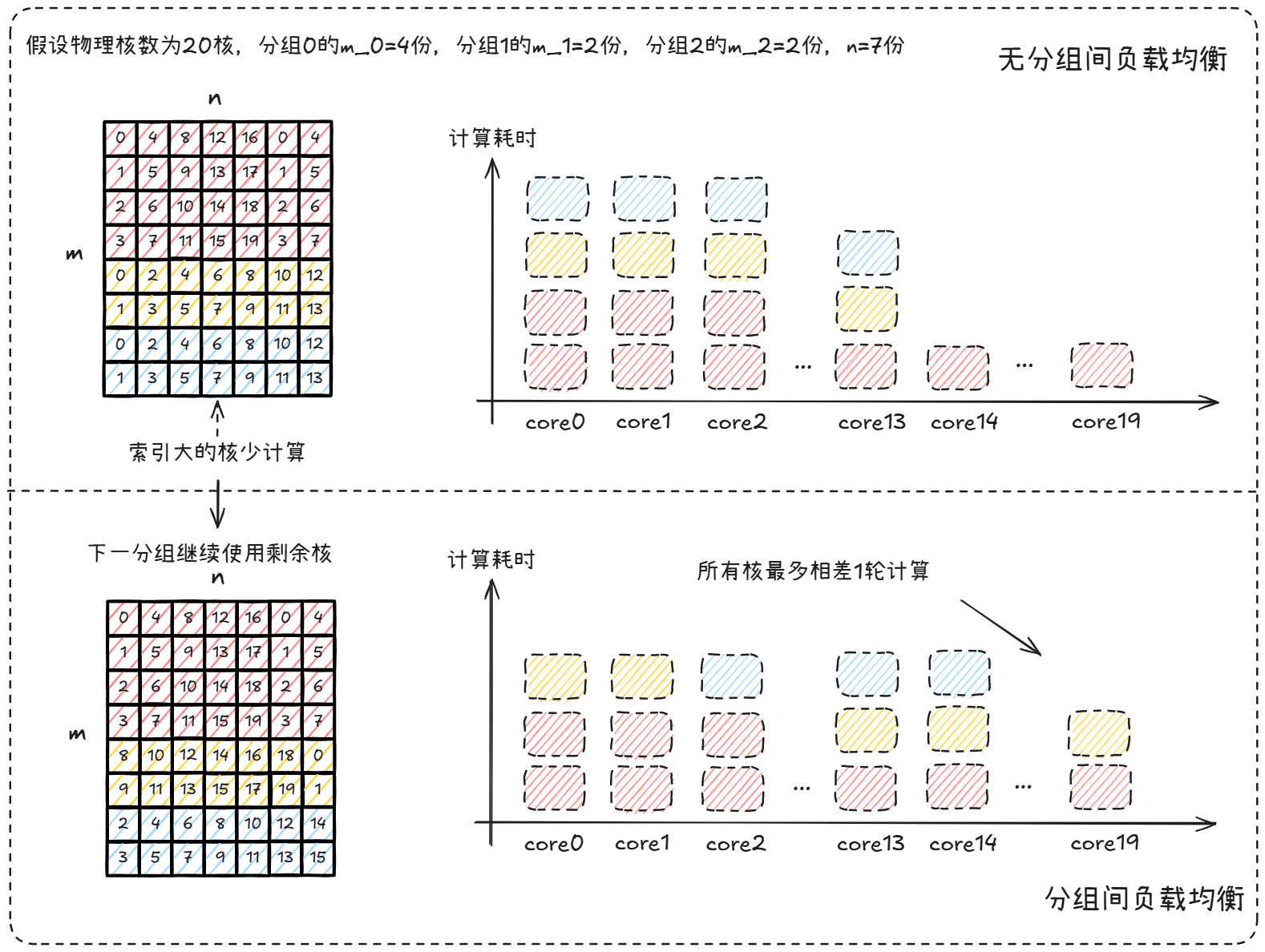

在这里插入图片描述

Figure 3. group间核负载均衡原理图:连续使用核

上图的平均负载为 2.8(56 blocks / 20 cores),优化前后的最大负载分别为 4和3,则核负载均衡率从70%提升至93.33%。

3.1.2 M轴分组M负载均衡

M轴分组时每分组M_e在host侧未知,若每个分组按照基本块(baseM, baseN)分核,有可能一些核M轴计算量为baseM,其它核M轴计算量远小于baseM时,算子的整体性能将由最晚完成计算的核所决定,这种现象即为“快慢核”所引发的性能劣化问题。
在这里插入图片描述

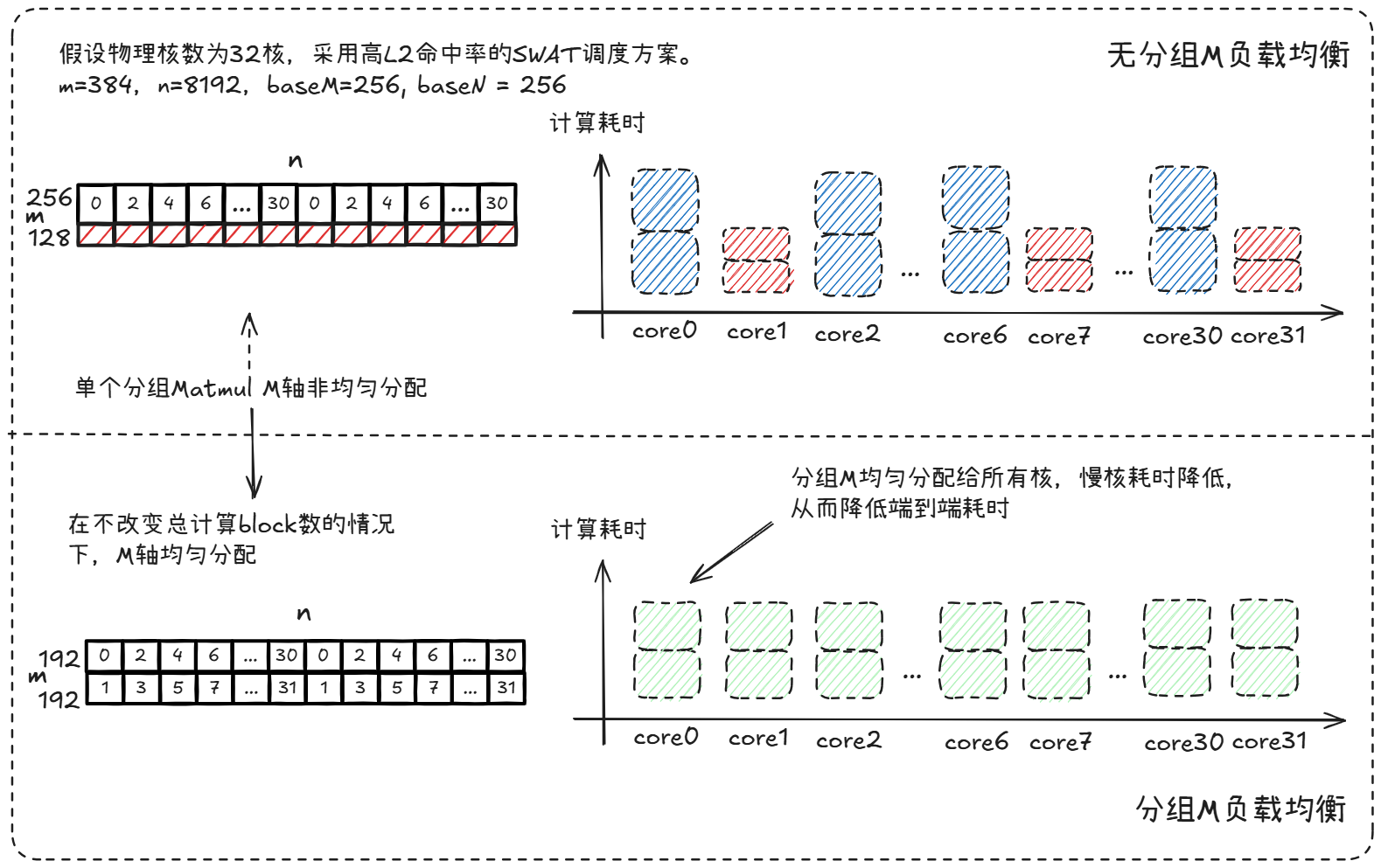

Figure 4. M轴分组M负载均衡原理图:动态调整每个分组的M计算量

上图为1个专家的M负载均衡原理图,在32核上刚好跑2轮。优化前,偶数核2轮M轴计算量均为256,奇数核2轮M轴计算量均为128,核负载均衡率为75%。使能分组M负载均衡后,奇偶核的M轴计算量均为192,核负载均衡率为100%。

当前实验环境为Ascend950PR, GM带宽1.6T/s,32核。

E=2,M轴分组,K=2048,N=8192,分组值分别为384,800和1900,baseN=256,baseM从256分别均衡到192,208和240。

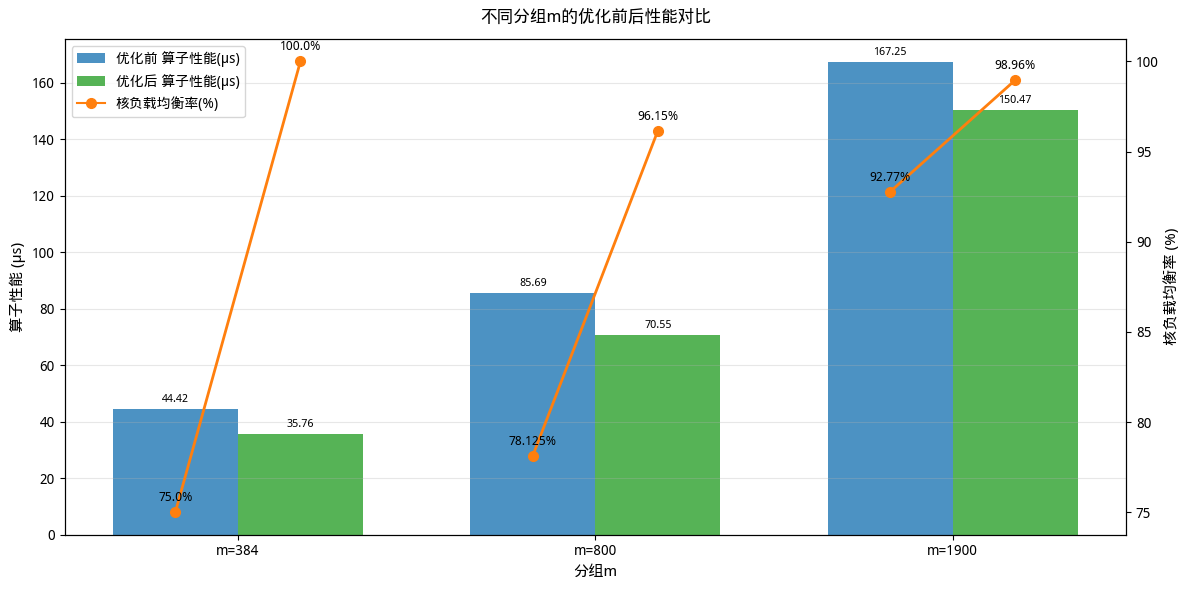

在这里插入图片描述

Figure 5. 不同分组M值(固定E=2, K=2048,N=8192)的核负载均衡率和算子性能

3.1.3 最后一个group尾轮负载均衡

在处理不同规格输入时,划分的基本块无法均匀分配到所有核上,导致分核不均。需要针对最后一轮基本块进行二次切分(支持切分M和N轴),使其尽量均匀分配到多核中,充分发挥完整算力。

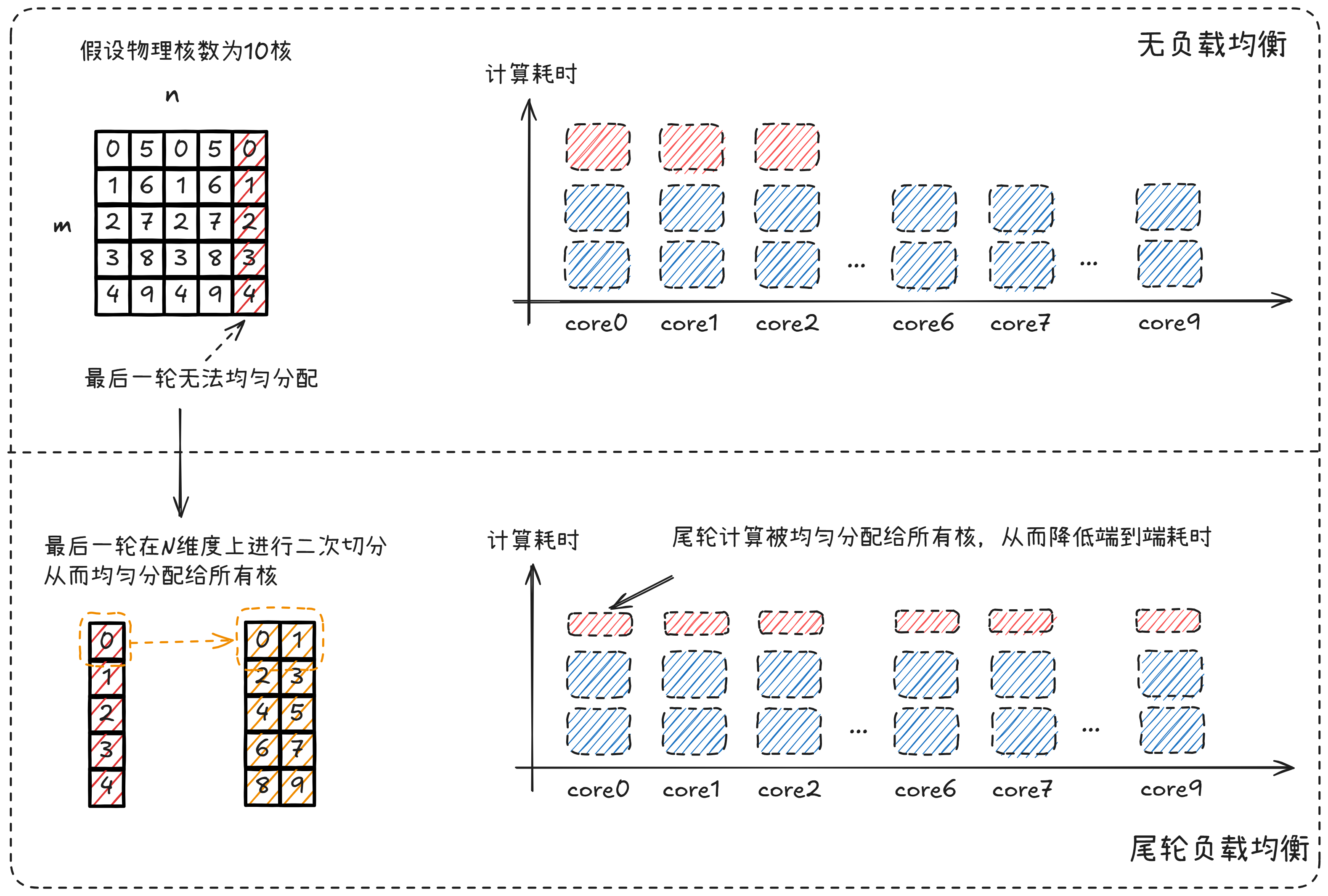

在这里插入图片描述

Figure 6. 最后一个group尾轮负载均衡原理图:对最后一轮基本块进行二次切分(支持切分M和N轴)

当前实验环境为Ascend950PR, GM带宽1.6T/s,32核。

E=2,M轴分组,group_list={256,256},M=1024,K=2048,N=5120

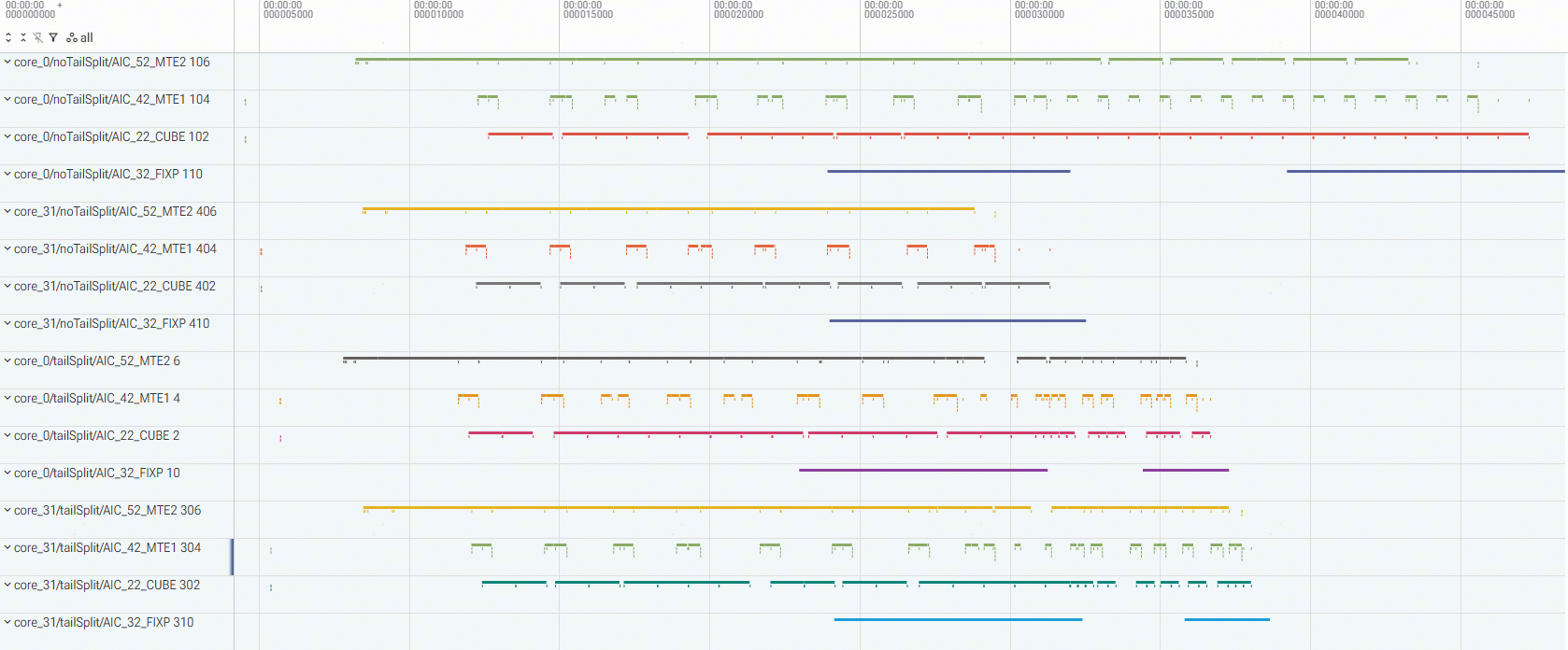

在这里插入图片描述

Figure 7. 最后一个group尾轮负载均衡核0和核31流水图对比:上为无尾轮负载均衡,下为有尾轮负载均衡

启用尾轮负载均衡前,最大负载的核0需计算2个(256, 256)基本块,尾轮仅8个核计算,核负载均衡率仅为 62.5%。优化后,所有核均需计算1个 (256, 256)基本块和尾轮的1个(128, 128)基本块,核负载均衡率可到100%。

3.2 scalar优化

GMM的kernel主流程为:

void Run(const Params& params) {
    // 初始化
    Init(params);

    // 创建调度器
    using SchedulerOp = BlockScheduler;
    SchedulerOp bs(params.schedulerParams);

    // 遍历所有分组
    for (uint32_t groupIdx = 0; groupIdx < groupNum_; ++groupIdx) {
        // 更新当前分组偏移
        UpdateOffset(groupIdx);
        // 设置当前分组的 M, N, K
        SetMNK(groupIdx);

        // 获取问题形状中的 M 和 K
        auto M = get<MNK_M>(problemShape_);
        auto K = get<MNK_K>(problemShape_);
        // 若 M 或 K 非正,跳过该分组
        if (M <= 0 || K <= 0) {
            continue;
        }

        // 更新 MMAD 运算单元shape参数
        mmadOp_.UpdateParamsForNextProblem(problemShape_);

        // M轴分组的M负载均衡
        BaseMBalance(bs, M, params.kernelParams.baseM);

        // 构造调度器问题形状 (M, N, K, 1)
        typename SchedulerOp::TupleShape bsProblemShape = {M, N, K, 1L};
        // 更新调度器的下一个问题
        bs.UpdateNextProblem(bsProblemShape);

        // 判断是否为最后一个分组且需要拆分
        if (IsLastGroupAndNeedSplit(bs, groupIdx)) {
            bs.UpdateTailTile();  // 使能尾轮切分
            ProcessSingleGroup(params, bs, false);   // false: 尾部处理,包含该分组的tensor构造
        } else {
            ProcessSingleGroup(params, bs, true);    // true: 正常处理,包含该分组的tensor构造
        }
    }
}

从主流程Run函数可以看出,除了ProcessSingleGroup里带有分组矩阵乘计算,其它均为scalar。
GMM scalar优化项:

  • 并不是每个核需要计算每个专家,信息非必要不更新,如分组偏移,MMAD shape更新,该分组的tensor构造
  • 每个循环内减少判断是否是最后一个group,分主尾group
  • 减少重复计算,如分组偏移里M轴分组B偏移
  • 尽可能使用位运算
  • 减少if scalar判断,尽可能使用常量判断
  • 避免新建不必要变量

主流程优化后:

void Run(const Params& params) {
    Init(params);

    // 创建调度器
    using SchedulerOp = BlockScheduler;
    SchedulerOp bs(params.schedulerParams);

    // 处理前 groupNum_ - 1 个分组
    for (uint32_t groupIdx = 0; groupIdx < groupNum_ - 1; ++groupIdx) {
        SetMNK(groupIdx);
        auto M = get<MNK_M>(problemShape_);
        auto K = get<MNK_K>(problemShape_);
        if (M <= 0 || K <= 0) {
            continue;
        }
        BaseMBalance(bs, M, params.kernelParams.baseM);
        bs.UpdateNextProblem(problemShape_);
        ProcessSingleGroup<false>(params, bs, groupIdx);   // 普通处理
    }

    // 处理最后一个分组(groupNum_ > 0)
    uint32_t groupIdx = groupNum_ - 1;
    SetMNK(groupIdx);
    auto M = get<MNK_M>(problemShape_);
    auto K = get<MNK_K>(problemShape_);
    if (M > 0 && K > 0) {
        BaseMBalance(bs, M, params.kernelParams.baseM);
        bs.UpdateNextProblem(problemShape_);
        if (IfNeedSplit(bs)) {
            bs.UpdateTailTile(); // 使能尾轮切分
            ProcessSingleGroup<true>(params, bs, groupIdx);   // 尾部拆分处理,包含该分组的tensor构造
        } else {
            ProcessSingleGroup<false>(params, bs, groupIdx);  // 普通处理,包含该分组的tensor构造
        }
    }
}

当前实验环境为Ascend950PR, GM带宽1.6T/s,32核。

E=128,M轴分组,分组M值均为256,M=32768,K=2048,N=96

dur(us) mac_t mac_r scalar_t scalar_r mte1_t mte1_r mte2_t mte2_r fixp_t fixp_r
scalar优化前 67.608 17.258 0.258 20.172 0.302 10.012 0.15 56.556 0.846 13.32 0.199
scalar优化后 65.297 16.929 0.262 15.772 0.244 9.8 0.152 57.389 0.889 12.623 0.195

本用例baseM=256,baseN=96,每个核每隔32个专家计算一个专家(仅一个block块),scalar耗时从20.17us降至15.77us(优化4.4us,21.8%),scalar占比从30.2%降至24.4%。而算子耗时仅从67.608us降至65.297us,scalar优化对算子性能提升程度要视scalar是否阻塞流水或scalar bound而定,而scalar优化是必做的。

3.3 高搬运带宽的私有数据排布

数据和 scale 均可从 GM 中直接以私有格式(可统称为 NZ)加载至 L1,从而提升 MTE2 的搬运带宽。

3.3.1 weight NZ

在这里插入图片描述

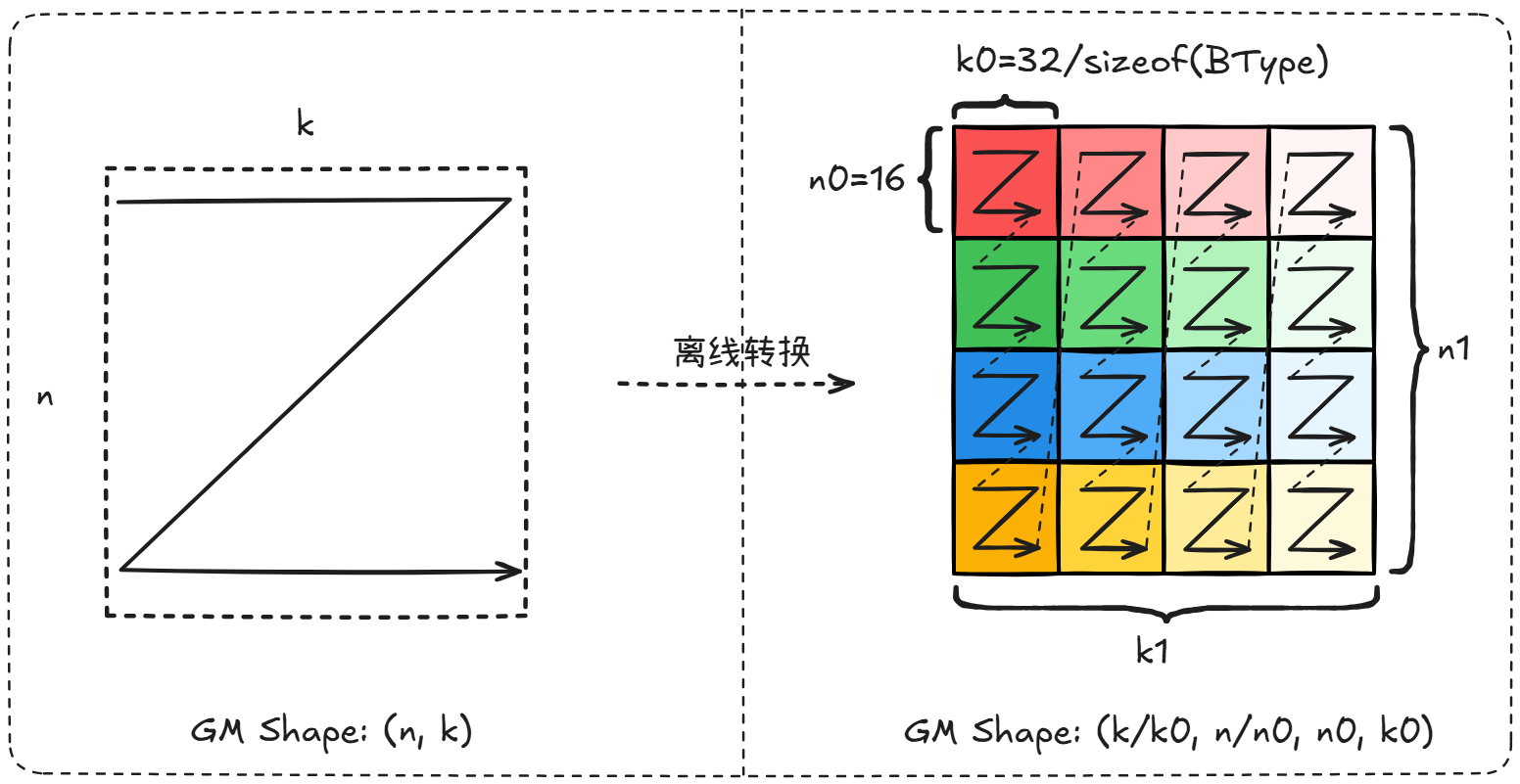

Figure 8. 数据B离线转私有格式原理图:私有格式的数据排布转换过程

当前实验环境为Ascend950PR和Ascend950DT, GM带宽1.6T/s和4T/s,32核。

E=6,group_list={1,1,1,1,1,1},M=32,K=1536,N=24576,mem bound,收益场景

芯片 全ND耗时(us) B NZ耗时(us) 性能优化率
950PR 149.707 148.984 0.48%
950DT 83.688 75.669 9.58%

3.3.2 scaleB NZ

由于 scale 的 K 维与数据的 K 维存在 group size = 32 倍的关系,scale 的 K 轴通常较小,甚至不满足256B对齐,因而导致带有格式转换的指令的带宽利用率低于数据搬运。

进一步地,scale 数据从 L1 搬运至 L0A_MX 或 L0B_MX 时不具备转置(transpose)功能。因此,GM 中 scaleB 的私有格式应与 L1 及 L0B_MX 上的存储格式保持一致,即 (n1, ceil(k/64), n0, 2),其中 n0=16, n1=ceil(n/n0)

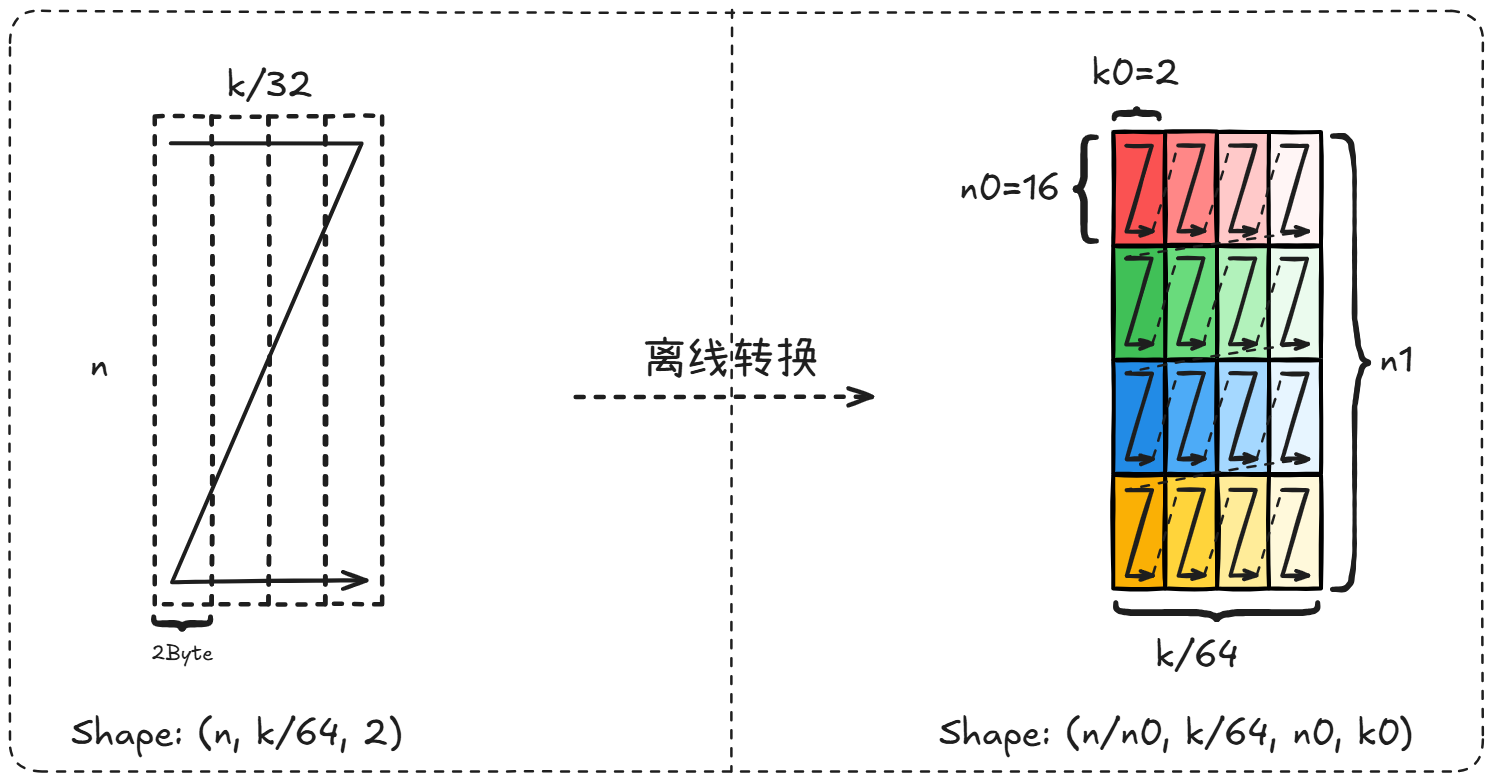

在这里插入图片描述

Figure 9. scaleB离线转私有格式原理图:私有格式的数据排布转换过程

当前实验环境为Ascend950PR和Ascend950DT, GM带宽1.6T/s和4T/s,32核。

E=6,group_list={1,1,1,1,1,1},M=32,K=1536,N=24576,mem bound,收益场景

芯片 全ND耗时(us) scaleB NZ耗时(us) 性能优化率
950PR 149.707 149.54 0.11%
950DT 83.688 82.951 0.88%

3.4 双页表

默认情况下,GM数据经L2缓存进入L1,但因weight数据量大,其加载过程会迫使L2中的有效数据回写至GM,产生额外MTE2开销。如果在小m(<=baseM)场景下,weight数据仅使用一次,若将其从GM直接加载至L1,不仅不会增加原有加载耗时,还可避免非必要的L2有效数据回写。

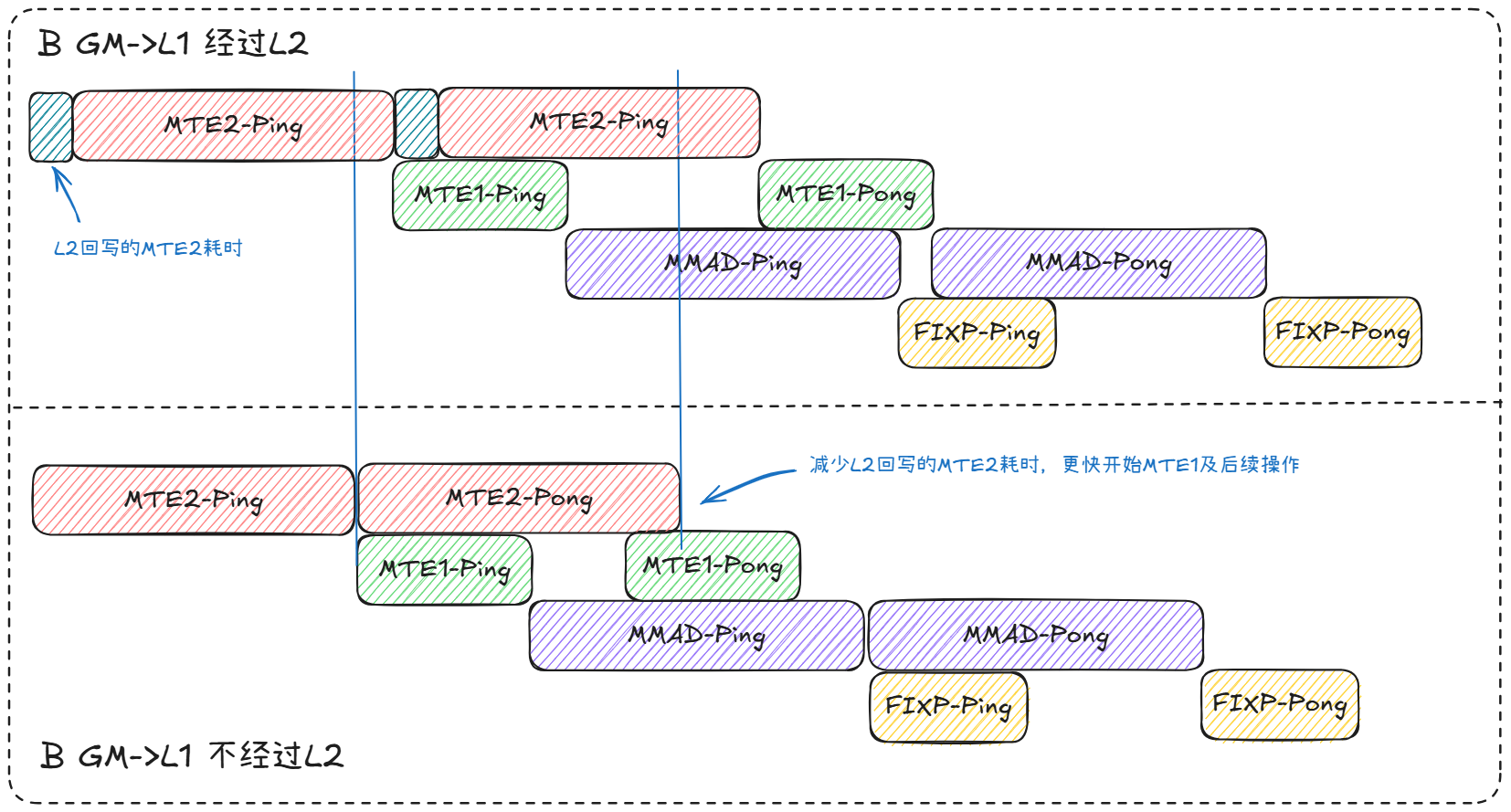

在这里插入图片描述

Figure 10. 双页表流水原理图:通过控制不进入L2,减少L2回写提升MTE2性能

当前实验环境为Ascend950PR, GM带宽1.6T/s,32核。

E=48,M轴分组,group_list={256,256,…,256},M=12288,K=2048,N=5120
输入A 24MB,输入B 480MB,输出120MB,baseM=256,baseN=256,每份专家从GM加载只使用一次,如果将输入B加载进L2,输出极大概率回写到L2。

注:在单算子性能测试中,L2 缓存初始为空,小规模算例的 weight 数据即便加载至 L2,整体数据量也不会超过 L2 容量,因此性能表现保持稳定。而在整网环境下,L2 缓存中已存在脏数据区域,此时即使算子的输入输出总和未超出 L2 容量,也大概率会因 L2 数据回写至 GM 而导致 MTE2 性能劣化。

dur(us) mac_t mac_r scalar_t scalar_r mte1_t mte1_r mte2_t mte2_r fixp_t fixp_r
无双页表 458.426 314.602 0.687 53.674 0.117 105.023 0.229 451.33 0.986 176.431 0.385
有双页表 427.128 313.737 0.736 53.958 0.127 105.515 0.247 420.085 0.985 169.479 0.398

3.5 2-Buffer VS 3-Buffer

Double Buffer使用两个缓冲区交替工作:一个缓冲区用于当前计算,另一个并行准备下一轮数据。通过计算与数据加载/准备的重叠,隐藏内存访问延迟,减少流水线停顿,提高算子吞吐量。

  • Double Buffer(2-Buffer) vs 3-Buffer
    • 2-Buffer:两份buffer交替,覆盖“当前计算/下一轮准备”的基本重叠关系,资源开销更小。
    • 3-Buffer:相较2-Buffer,3-Buffer仅在L1侧增加第三份阶段缓冲(A/B数据),L0层级仍为2-Buffer,以减少因搬运抖动、带宽瞬时不足造成的断流风险。
    • 使能3-Buffer条件:需满足L1容量约束,在保持baseM/baseN/baseK块大小后不引入新的瓶颈。当前GMM MX 3-Buffer需要满足:
      • A1 + B1 + scaleA + scaleB + A3 <= HALF_L1_SIZE
      • A2 + B2 + scaleA + scaleB + B3 <= HALF_L1_SIZE
        其中,A1=A2=A3,B1=B2=B3,A1/B1分别为A/B一次MTE2搬运到L1的数据量。注意3-Buffer中第三份缓冲会引起L1 bank conflict,在Mem bound时有收益。
        打满带宽的一条MTE2的数据量需为64KB,MX需要将A/B/scaleA和scaleB搬进L1,原始data和scale矩阵的数据量约为32:1,且host无法获取group_list里具体的值,因此一般按照A矩阵的原始矩阵的M来计算baseM,GMM MX最多支持3-Buffer。
        在这里插入图片描述

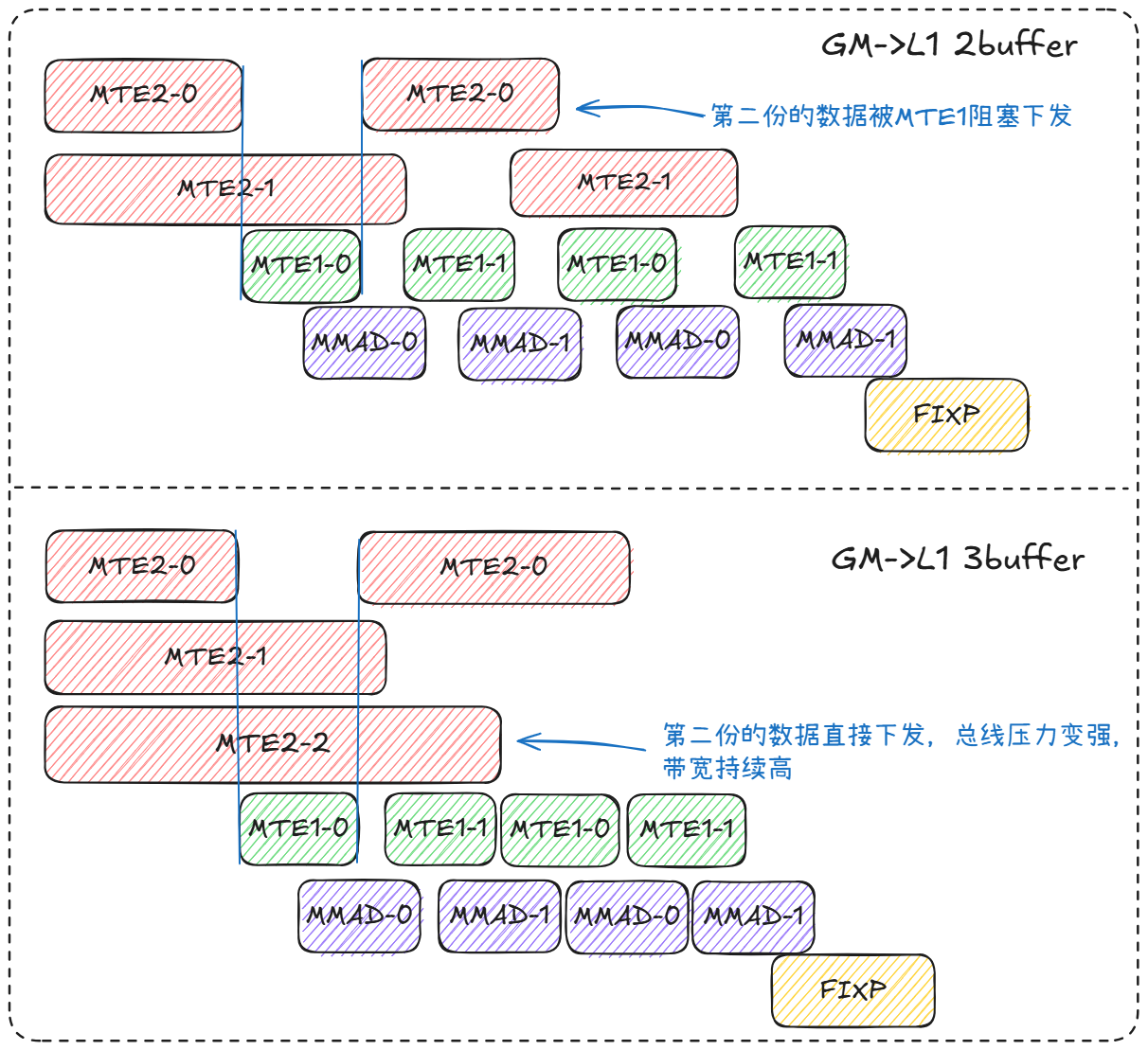

Figure 11. N-Buffer流水原理图:通过下发更多MTE2请求提升带宽

当前实验环境为Ascend950DT, GM带宽4T/s,32核。

以下均为MXFP8 ND场景的在不同shape下的实验结果:

  • E=6,group_list={1,1,1,1,1,1},M=32,K=3584,N=2560,MEM bound,收益场景
dur(us) mac_t mac_r scalar_t scalar_r mte1_t mte1_r mte2_t mte2_r fixp_t fixp_r
2Buffer 22.654 5.314 0.239 6.689 0.301 6.923 0.311 19.255 0.866 3.55 0.16
3Buffer 21.746 5.354 0.251 7.379 0.346 7.518 0.352 17.964 0.841 3.117 0.146
  • E=3,group_list={10,10,10}, M=2048,K=2048,N=5120,MEM bound,收益场景
dur(us) mac_t mac_r scalar_t scalar_r mte1_t mte1_r mte2_t mte2_r fixp_t fixp_r
2Buffer 12.796 3.1 0.247 4.47 0.356 4.003 0.319 10.572 0.842 3.628 0.23
3Buffer 12.371 3.177 0.262 4.691 0.386 4.441 0.366 10.15 0.836 3.26 0.26
  • E=2,group_list={2048,2048},M=4096,K=2048,N=5120,CUBE bound,非收益场景

使能3-Buffer性能整体无收益,MTE2有预期收益,但是MTE1因为3-Buffer增加的L1 Bank Conflict而劣化。

dur(us) mac_t mac_r scalar_t scalar_r mte1_t mte1_r mte2_t mte2_r fixp_t fixp_r
2Buffer 106.745 101.48 0.956 19.934 0.188 34.753 0.327 91.753 0.864 55.291 0.521
3Buffer 106.98 101.466 0.952 20.373 0.191 37.513 0.352 89.596 0.84 56.141 0.527
  • E=8,group_list={4096,4096,4096,4096,4096,4096,4096,4096},M=32768,K=4096,N=7168,CUBE bound,非收益场景

超大shape时,因3-Buffer多增加的scalar和L1 bank conflict导致scalar和MTE1明显增加,而劣化的单流水在Ascend950上能被CUBE计算掩盖,算子性能持平。

dur(us) mac_t mac_r scalar_t scalar_r mte1_t mte1_r mte2_t mte2_r fixp_t fixp_r
2Buffer 2245.45 2238.978 0.997 377.817 0.168 776.054 0.346 1788.711 0.797 618.712 0.276
3Buffer 2245.647 2239.781 0.998 401.602 0.179 826.549 0.368 1789.974 0.797 621.594 0.277

4 总结

本文在阐述GMM算子计算逻辑与NPU MX矩阵乘实现原理的基础上,系统梳理了GMM核心的性能优化实践并进行了相应分析。
算子开发优秀实践建议:

  • scalar优化:非必要不更新,精简计算与判断,复用偏移,常量优先
  • 负载均衡:核不空闲,每核计算量尽可能均衡
  • 提升搬运效率:高L2命中率,私有格式搬运,避免不必要的L2回写,搬运指令猛发

5 附录

5.1 几组MXFP8典型KN的MBU和MFU

E=6,全ND,M轴分组,group_list = {m,m,…},M = E * m,{K, N}={2048, 7168},{7168, 2048},{4096, 3072},{1536, 4096},{4096, 4096},{4096, 7168},{7168,4096}。

当前实验环境为Ascend950PR, GM带宽1.6T/s,32核。

5.1.2 MBU:Memory Bandwidth Utilization(内存带宽利用率)

MBU意在获取算子的GM带宽利用率,并且假定GM读写数据量大小为输入和输出之和。在MX场景下,还需额外考虑两个缩放因子(scale)的输入数据量。

  • 普通MBU公式:
    mbu = ( M × K ) × sizeof A + ( E × N × K ) × sizeof B + ( M × N ) × sizeof C duration × B W G M \text{mbu} = \frac{(M \times K) \times \text{sizeof}_A + (E \times N \times K) \times \text{sizeof}_B + (M \times N) \times \text{sizeof}_C }{\text{duration} \times BW_{GM}} mbu=duration×BWGM(M×K)×sizeofA+(E×N×K)×sizeofB+(M×N)×sizeofC
  • MX MBU公式:
    mbu = ( M × K ) × sizeof A + ( E × N × K ) × sizeof B + ( M + N ) × K / 32 + ( M × N ) × sizeof C duration × B W G M \text{mbu} = \frac{(M \times K) \times \text{sizeof}_A + (E \times N \times K) \times \text{sizeof}_B + (M + N) \times K / 32 + (M \times N) \times \text{sizeof}_C}{\text{duration} \times BW_{GM}} mbu=duration×BWGM(M×K)×sizeofA+(E×N×K)×sizeofB+(M+N)×K/32+(M×N)×sizeofC
    其中, d u r a t i o n duration duration是算子耗时(单位:us),分子为输入输出的大小(单位:B), GM带宽 B W G M = 1.6 × 10 6 BW_{GM} = 1.6 \times 10^6 BWGM=1.6×106
    在这里插入图片描述

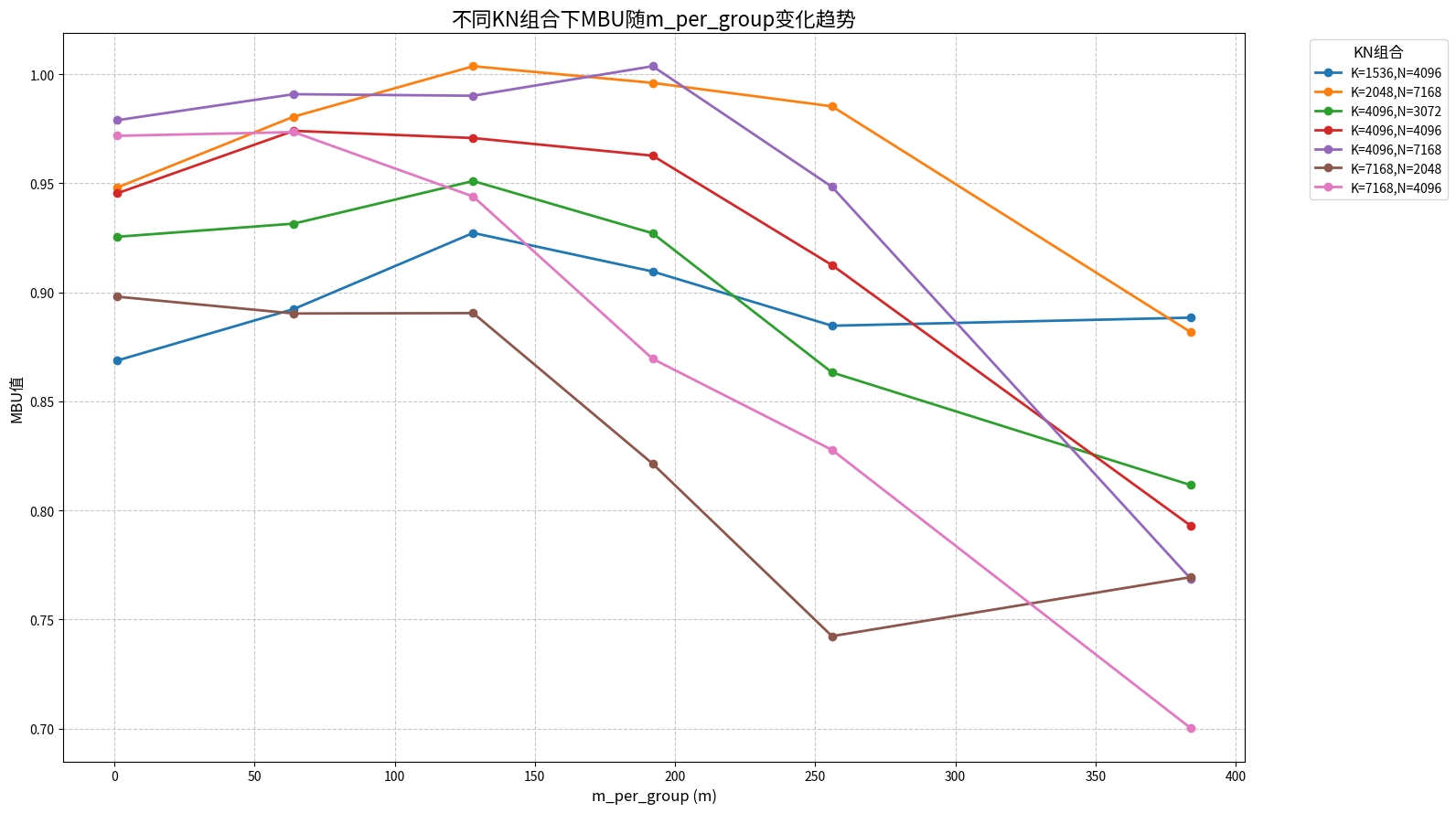

Figure 12. MBU图:固定E/K/M的均衡M值{1,64,128,192,256,384}的MBU折线图

在算子实际实现中,输出 L2 缓存的相关参数并未被显式控制。若输出数据能够完全容纳于L2缓存中,则无需再从L2写回GM。
上图两个异常现象的解释:

  • 当 K=7168、N=2048 时,m=384 对应的 MBU 优于 m=256。原因在于单算子测试中,两种情形下的输出数据均未超出 L2 容量(即无需写回 GM),且 m=384 时 B 矩阵的L2命中率更高,因此算子耗时与 m 不呈线性增长。
  • MBU值超过1,是由于在单算子测试中输出数据存放于L2缓存内,且L2带宽(5.2 T/s)远高于当前实验环境中的 GM 带宽(1.6 T/s)。

因此,若希望评估MBU,建议采用m=1的配置,此时可基本消除L2对输入与输出的影响。

5.1.3 MFU:Model FLOPs Utilization(模型浮点运算利用率)

MFU 是衡量芯片算力是否被有效利用的关键指标。

  • MFU公式:
    mfu = M × K × N × 2 duration × TFLOPS \text{mfu} = \frac{M \times K \times N \times 2}{\text{duration} \times \text{TFLOPS}} mfu=duration×TFLOPSM×K×N×2
    其中, d u r a t i o n duration duration是算子耗时(单位:us),分子为理论的矩阵乘加总数, T F L O P S TFLOPS TFLOPS是理论算力值,在此实验环境上8bit矩阵乘该值为865T。
    在这里插入图片描述

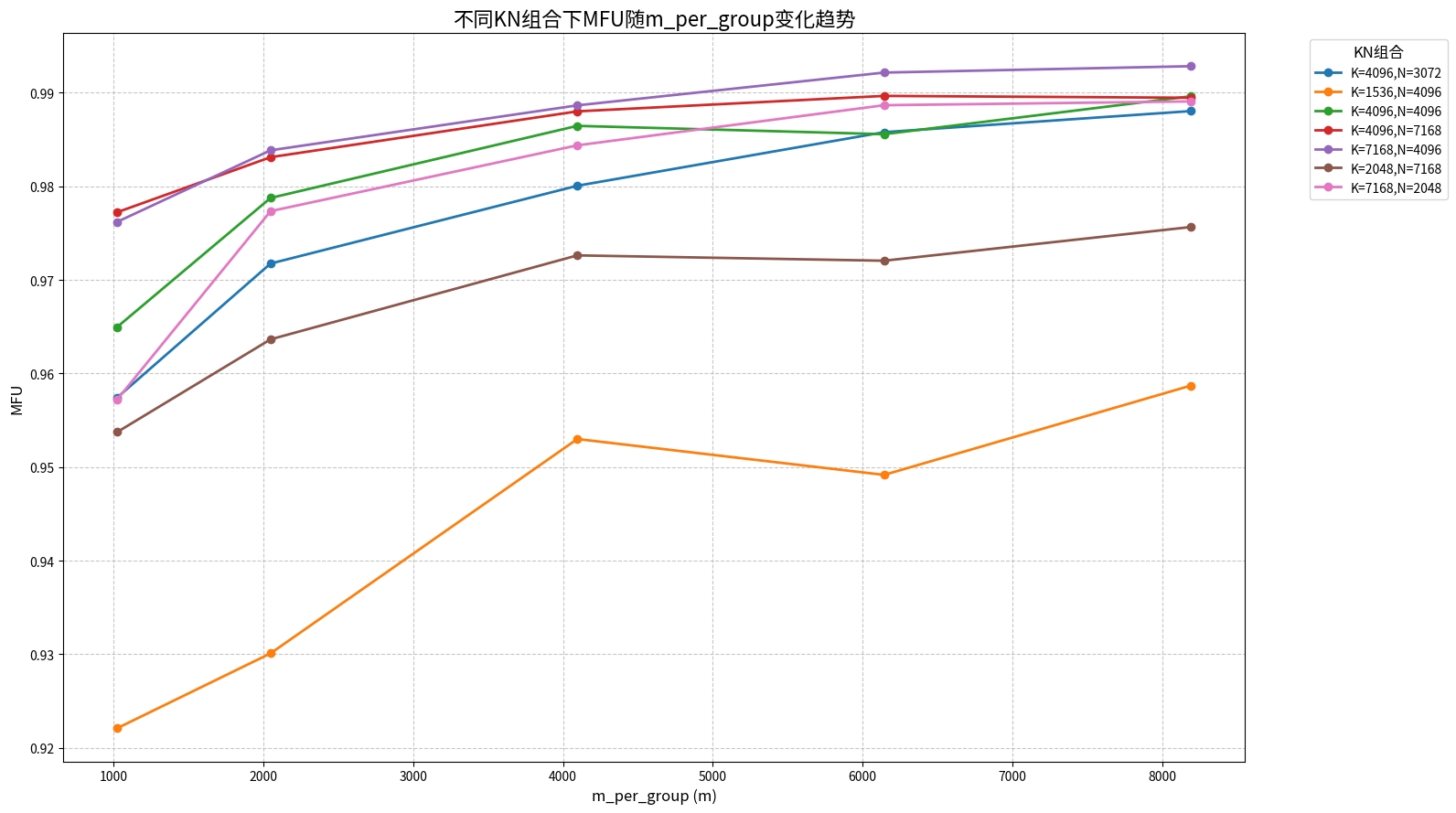

Figure 13. MFU图:固定E/K/M的均衡M值{1024,2048,4096,6144,8192}的MFU折线图

对于所有 (K, N) 组合,MFU 值随 m 增大总体呈稳定上升趋势。其中,K=7168、N=4096与K=4096、N=7168这两个大shape组合的 MFU值始终处于最高区间(最高可至 99.5%)。个别数据点因L2缓存行为的影响,MFU值出现轻微下降。

5.2 cann-samples相关资源

  • 性能优化指南:Samples/2_Performance/grouped_matmul_story/docs/quant_grouped_matmul_mx_performance.md
  • MXFP8样例代码:Samples/2_Performance/grouped_matmul_story/grouped_matmul_recipes/examples/quant_grouped_matmul_mxfp8
  • MXFP4样例代码:Samples/2_Performance/grouped_matmul_story/grouped_matmul_recipes/examples/quant_grouped_matmul_mxfp4

我们希望样例能够帮助开发者快速掌握GMM MX矩阵乘的优化方法,也期待社区的反馈与建议。如有问题,欢迎在cann-samples issue提出。

Logo

鲲鹏昇腾开发者社区是面向全社会开放的“联接全球计算开发者,聚合华为+生态”的社区,内容涵盖鲲鹏、昇腾资源,帮助开发者快速获取所需的知识、经验、软件、工具、算力,支撑开发者易学、好用、成功,成为核心开发者。

更多推荐
