一、 前言：什么是 AFC？

达梦自治容灾集群（DM Autonomous Failover Cluster，简称 DM AFC）是基于 Raft 一致性协议构建的强一致性、高可用数据库集群。与传统的“主备守护集群”不同，AFC 不需要依赖外部的守护进程，节点之间通过 Raft 算法**自动选举 Leader**，能够容忍 `(N-1)/2` 个节点故障（例如 3 副本可容忍 1 个节点故障），且具备**数据零丢失、自动主备切换**的能力。

本篇文章记录了一次在**共享的国产化 ARM 服务器（鲲鹏 920，银河麒麟 V10）** 上，从零搭建 3 副本 AFC 集群的完整测试过程。整个搭建过程遵循 **“不修改环境变量、不影响其他用户、不破坏系统配置”** 的原则，通过绕开各种环境冲突，成功让集群运行起来。

二、 基础概念与环境规划

1. 核心术语

**Raft 归档**：核心同步方式，要求**奇数个副本**（3、5、7、9）。

**主库（Leader）**：唯一处理读写请求的节点。

**备库（Follower）**：同步并重演日志，提供只读查询，参与主库选举。

**Learner 副本**：新节点加入时的过渡状态，只接收日志，不参与选举和日志提交。

**影子副本**：不含数据的特殊副本，仅参与投票和查询，用于节省存储空间（本次测试未涉及）。

2. 三机规划

本次测试使用内部网段 `10.36.25.x` 的三台物理服务器。

**31 号机器 (T01)**：数据库端口 `15231`，XMAL 通信端口 `11031`，选举优先（RAFT_VOTE_INTERVAL=3000）。

**32 号机器 (T02)**：数据库端口 `15232`，XMAL 通信端口 `11032`，选举次优先（RAFT_VOTE_INTERVAL=4000）。

**33 号机器 (T03)**：数据库端口 `15233`，XMAL 通信端口 `11033`，选举延迟（RAFT_VOTE_INTERVAL=5000）。

*数据目录统一规划为：`/dmdata/xuboshi/afc_test/T0X/DAMENG`。*

三、 搭建前的“环境排雷战”

### ⚠️ 避坑点 1：安装包架构选错

这台服务器 CPU 是 `aarch64`（鲲鹏 ARM），千万不能使用 `x86` 架构的 ISO 安装包。必须下载 `dm8_2026xxxx_arm_kylin10_sp1_64.iso` 版本，否则 `DMInstall.bin` 将无法执行。

### ⚠️ 避坑点 2：旧版本达梦的环境污染

因为服务器是多人共享的，机器上存在旧版本的达梦（如 `/dmdata/lx/dm5_65/bin`）。旧版本达梦的库路径被写死在了二进制文件的 `RPATH` 中。

**现象**：直接使用绝对路径执行新版 `dmrman` 时，会报 `undefined symbol: utl_analyse_para_fun`。

**绕过方法**：

直接 `cd` 进新版本的 `/bin` 目录，使用 `./dmrman`（利用当前目录的库）即可完美避开环境冲突。

### ⚠️ 避坑点 3：多人机器残留的 dmap 进程干扰

33 号机器上残留了多个其他用户启动的旧版 `dmap` 进程。新版本的 `dmrman` 执行脱机还原时，默认会去连系统 `dmap` 的 4236 端口，导致报错 `DM[-141]:Can not connect to incompatible dmap`。

**绕过方法**：达梦 `dmrman` 提供了 `USE_AP=2` 参数，意为“**使用自身进程执行，完全不依赖外部的 dmap 进程**”。加入此参数后，无论系统里有多少其他进程，都不会再干扰。

四、 AFC 三副本集群搭建实操（实操版）

Step 1：三节点数据库初始化

在 31、32、33 三台机器分别执行 `dminit` 初始化。这里设置 `LOG_SIZE=256`（联机日志 256MB）减小体积。

```bash

# 以 31 号机器为例

/dmdata/xuboshi/opt/dmdbms/bin/dminit PATH=/dmdata/xuboshi/afc_test/T01 PORT_NUM=15231 INSTANCE_NAME=T01 SYSDBA_PWD=Dameng123 SYSAUDITOR_PWD=Dameng123 LOG_SIZE=256

```

Step 2：配置 dm.ini 开启归档并限制资源

在三台机器 `DAMENG/dm.ini` 末尾追加或修改：

```ini

ARCH_INI = 1

ALTER_MODE_STATUS = 0

BUFFER = 50

MAX_BUFFER = 100

```

Step 3：31 号节点备份与分发

进入新版 `bin` 目录，脱机备份 T01，然后通过 `scp` 把备份推送给 T02 和 T03。

```bash

cd /dmdata/xuboshi/opt/dmdbms/bin

./dmrman USE_AP=2 CTLSTMT="BACKUP DATABASE '/dmdata/xuboshi/afc_test/T01/DAMENG/dm.ini' FULL TO BACKUP_T01 BACKUPSET '/dmdata/xuboshi/afc_test/T01/DAMENG/BACKUP_T01'"

# 推送备份到另外两台机器

scp -r /dmdata/xuboshi/afc_test/T01/DAMENG/BACKUP_T01 dmdba@10.36.25.32:/dmdata/xuboshi/afc_test/T02/DAMENG/

scp -r /dmdata/xuboshi/afc_test/T01/DAMENG/BACKUP_T01 dmdba@10.36.25.33:/dmdata/xuboshi/afc_test/T03/DAMENG/

```

Step 4：32、33 节点还原（巧妙使用 `USE_AP=2` 避开干扰）

在 32、33 机器上，同样切到新版本 `bin` 目录，使用 `USE_AP=2` 进行脱机还原和魔数恢复。

```bash

cd /dmdata/xuboshi/opt/dmdbms/bin

./dmrman USE_AP=2 CTLSTMT="RESTORE DATABASE '/dmdata/xuboshi/afc_test/T02/DAMENG/dm.ini' FROM BACKUPSET '/dmdata/xuboshi/afc_test/T02/DAMENG/BACKUP_T01'"

./dmrman USE_AP=2 CTLSTMT="RECOVER DATABASE '/dmdata/xuboshi/afc_test/T02/DAMENG/dm.ini' UPDATE DB_MAGIC"

```

Step 5：核心配置 `dmarch.ini`（三节点分别独立写入）

**这是最核心的一步，注意 `ARCH_DEST_ID` 必须对应对方的 `RAFT_SELF_ID` ！**

以 **32号机器（T02）** 的配置为例，其它节点只需修改 `XMAL_IP`、`PORT`、`SELF_ID` 和 `VOTE_INTERVAL`。

```ini

XMAL_HB_INTERVAL = 5

RAFT_HB_INTERVAL = 150

RAFT_VOTE_INTERVAL = 4000    # T01是3000, T03是5000

XMAL_IP = 10.36.25.32

XMAL_PORT = 11032

RAFT_SELF_ID = 2

[ARCHIVE_RAFT1]

ARCH_TYPE = RAFT

ARCH_DEST = T01

ARCH_DEST_IP = 10.36.25.31

ARCH_DEST_PORT = 11031

ARCH_DEST_ID = 1            # 必须匹配 T01 的 SELF_ID

[ARCHIVE_RAFT2]

ARCH_TYPE = RAFT

ARCH_DEST = T03

ARCH_DEST_IP = 10.36.25.33

ARCH_DEST_PORT = 11033

ARCH_DEST_ID = 3            # 必须匹配 T03 的 SELF_ID

[ARCHIVE_LOCAL]

ARCH_TYPE = LOCAL

ARCH_DEST = /dmdata/xuboshi/afc_test/T02/DAMENG/arch

ARCH_FILE_SIZE = 64

ARCH_SPACE_LIMIT = 0

```

Step 6：启动三节点见证“自动选主”

分别在 3 个 SSH 窗口中，以 `mount` 模式启动 `dmserver` 进程。

```bash

cd /dmdata/xuboshi/opt/dmdbms/bin

./dmserver /dmdata/xuboshi/afc_test/T01/DAMENG/dm.ini mount

```

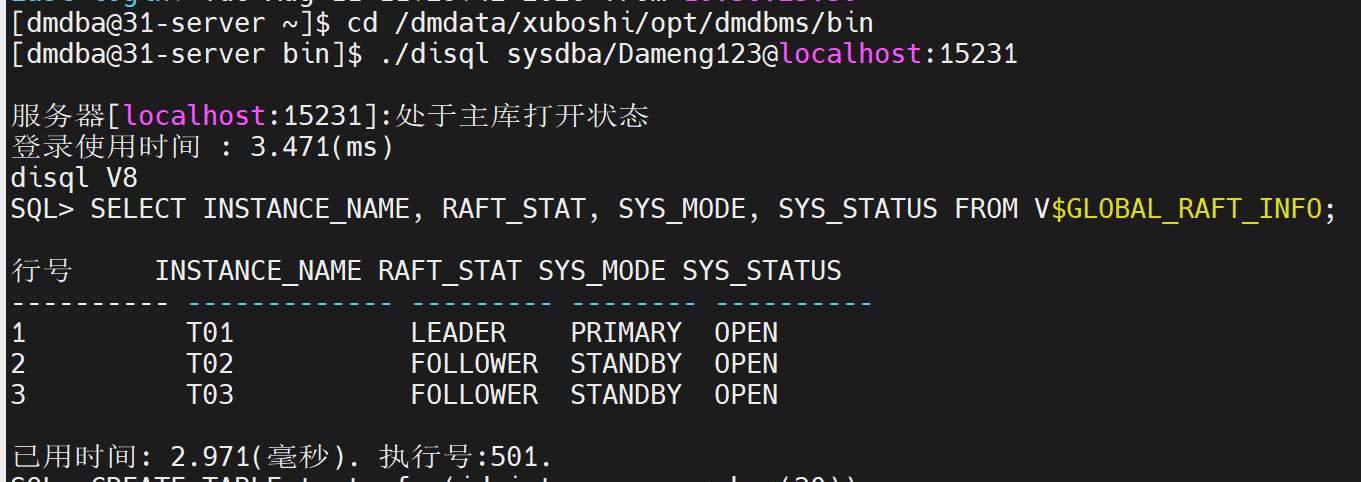

三台机器启动后，Raft 协议会在 5~10 秒内自动完成选举。使用 `disql` 验证：

```bash

./disql sysdba/Dameng123@localhost:15231

```

执行：`SELECT INSTANCE_NAME, RAFT_STAT, SYS_MODE, SYS_STATUS FROM V$GLOBAL_RAFT_INFO;`

看到 `RAFT_STAT` 分别为 `LEADER` 和 `FOLLOWER`，且状态均为 `OPEN`，说明**集群搭建成功**。

五、 高可用与强一致测试验证

1. 强一致性读写测试

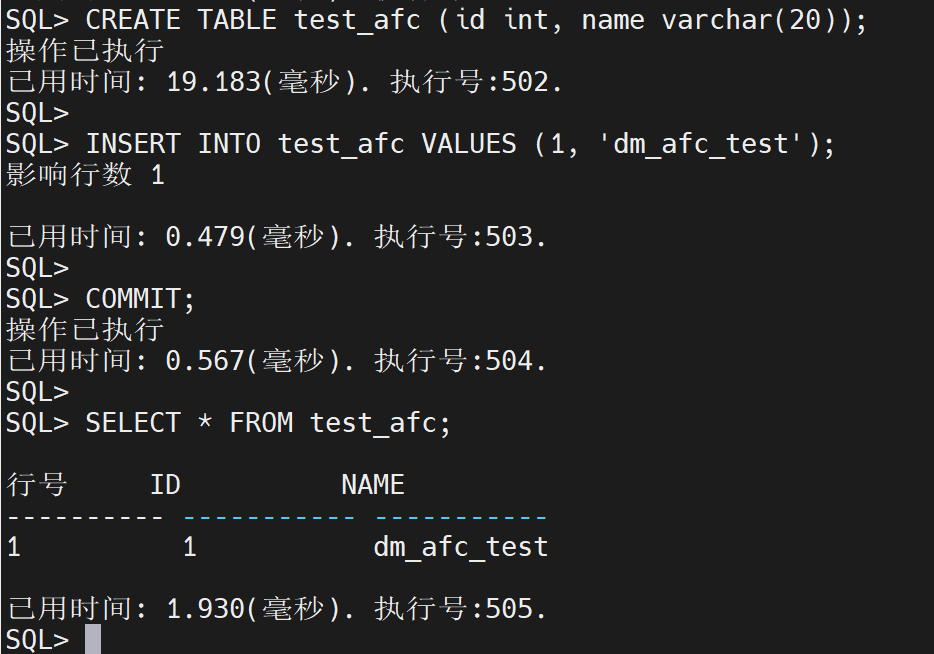

在 `LEADER` 上执行：

```sql

CREATE TABLE test_afc (id int, name varchar(20));

INSERT INTO test_afc VALUES (1, 'dm_afc_test');

COMMIT;

```

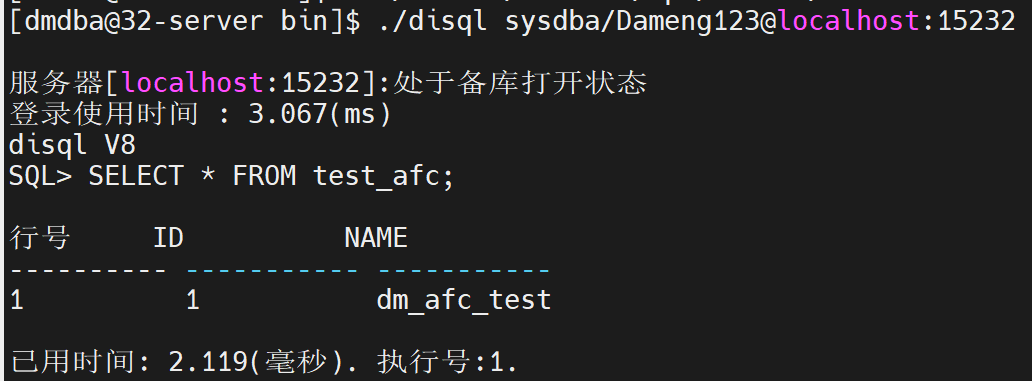

在 `FOLLOWER`（备库）上执行 `SELECT * FROM test_afc;`，不需要任何同步命令，**备库能立刻查询到这条数据**，证明 Raft 强同步机制生效。

2. 高可用自动切换测试

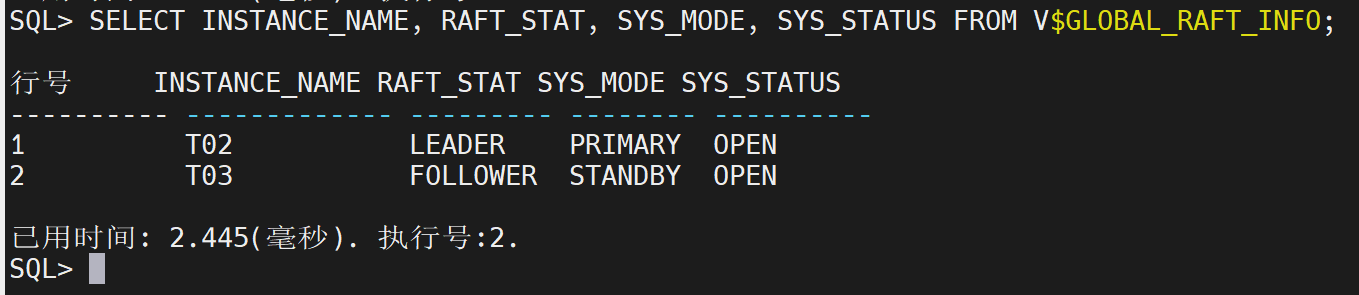

在 `LEADER` 节点的 `dmserver` 前台窗口按下 **`Ctrl + C`** 强制停掉主库，等待约 5~10 秒。再次查询 `V$GLOBAL_RAFT_INFO`，会发现**剩下的节点中，有一台自动变为了 `LEADER`**，之前建的表数据完好无损，实现了“秒级自动故障转移”。

3. 备库只读限制

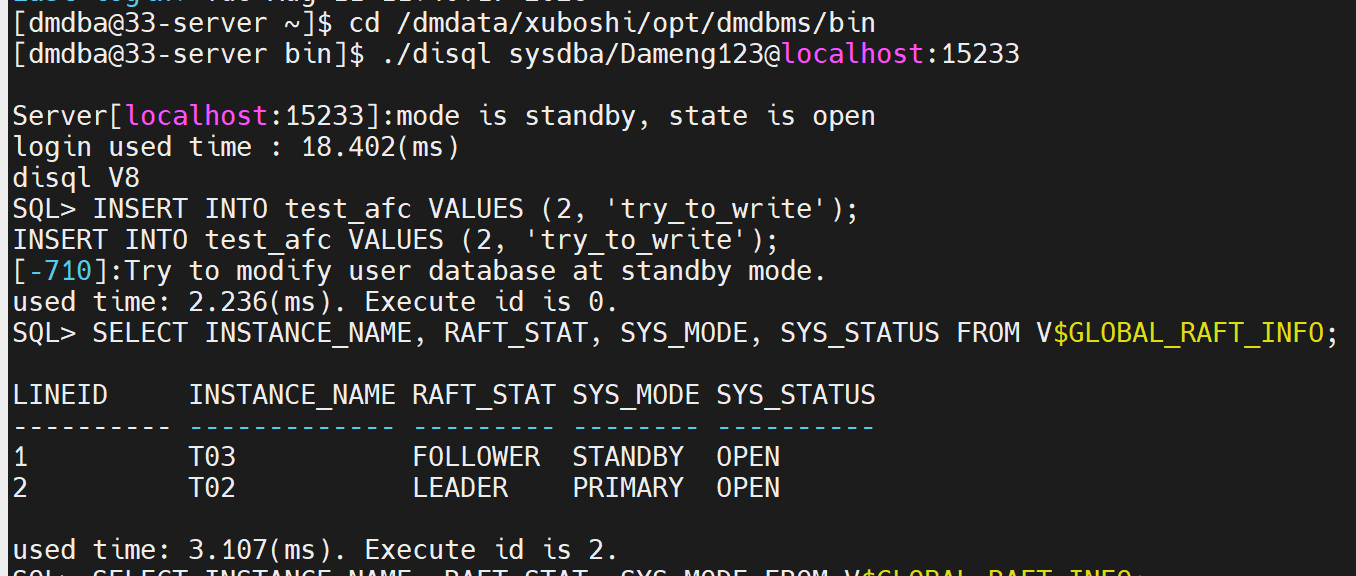

尝试在 `FOLLOWER` 上执行 `INSERT` 语句，会提示 `备库上只允许执行只读操作`，符合预期。

六、 总结与清理

1. 学习心得：

（1）**奇数副本是铁律**：3、5、7、9，决不能让节点数变成偶数。

（2）**环境隔离是关键**：在公共机器上运行达梦，**绝对路径执行**和 **`USE_AP=2` 脱机操作**是解决旧环境污染的神器。

（3）**配置细节定生死**：`dmarch.ini` 中的 `ARCH_DEST_ID` 必须和对方的 `RAFT_SELF_ID` 对齐，漏掉它或者写错，达梦就会抛出 `archive_dest can not be self instance` 的顽固报错。

2. 测试环境清除（干净无痕）

由于测试过程没有注册任何系统服务、没有改动全局环境变量，清除极其简单：

（1）在所有三个前台 `dmserver` 窗口按 `Ctrl + C` 停掉服务。

（2）执行 `rm -rf /dmdata/xuboshi/afc_test` 删除整个测试目录。
