摘要：在 MSProfiler 的 Timeline 中，你是否经常看到计算流（Vector Core）即使占用率不高，也依然在长时间等待？这往往是由于 Transpose 或 Permute 导致的数据搬运瓶颈。本文将深入昇腾 MTE (Memory Transfer Engine) 硬件机制，揭示如何利用 Stride 搬运 和 Cube 格式转换 这一对“卧龙凤雏”，将乱序重排的开销降至最低。

前言：当 Vector 遇到“散装”数据

在通用 CPU 编程中，矩阵转置可能只是一个 for 循环交换下标的问题。但在 Ascend AI Core 上，这却是一个严重的性能杀手。

达芬奇架构的 Vector 单元是 SIMD（单指令多数据）架构，它最喜欢吃连续的内存块（Contiguous Blocks）。一旦遇到 Transpose（转置）或 Permute（维度置换），数据在物理内存上变得“支离破碎”。 如果不加处理直接交给 Vector 计算，算力利用率可能跌至 1/32 以下。

这篇不讲通用算法，只讲如何在昇腾 NPU 上利用硬件特性解决这个问题。

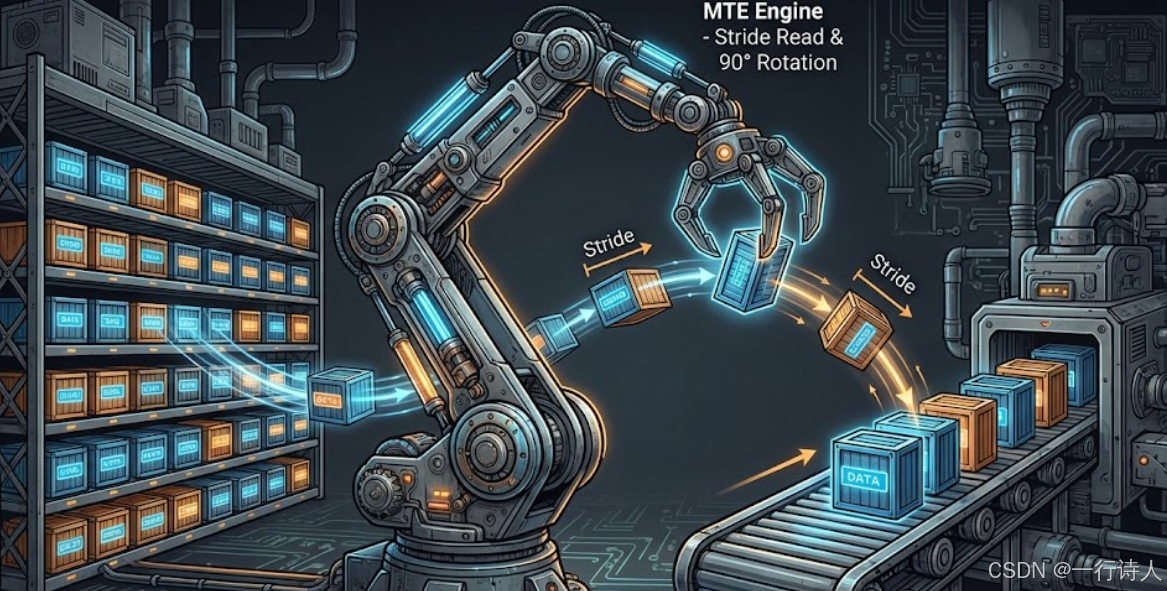

一、 核心图解：搬运即重排 (Load-time Reshape)

最廉价的转置，是发生在搬运路上的。 Ascend C 的 DataCopy 接口底层对应的是 MTE2/MTE3 搬运指令。这些硬件单元具备强大的**Stride（步长）**处理能力。我们可以在把数据从 Global Memory (GM) 搬到 Unified Buffer (UB) 的过程中，顺手把形状给变了。

二、 核心武器：DataCopy 的 Stride 魔法

很多开发者只把 DataCopy 当作 memcpy 用，忽略了它的参数 DataCopyParams 其实是 MTE 硬件的“遥控器”。

// DataCopyParams { blockCount, blockLen, srcStride, dstStride }
DataCopy(dstLocal, srcGlobal, params);

2.1 场景：多维 Permute (NHWC -> NCHW)

假设我们要搬运一张图，原格式是 H=32, W=32, C=16。现在想把 C 维度换到前面。 如果用 CPU 思维，你可能会写三层循环。 但在 Ascend C 中，我们可以寻找最大连续块。

• 策略：一次搬运一个 C (16个元素)，然后跳过 W 个像素。

• 硬件行为：MTE 会像“跳房子”一样，精准地把分散在 GM 上的 C 维度数据，抓取并紧凑地塞进 UB。

这完全不消耗 Vector 计算单元的算力！

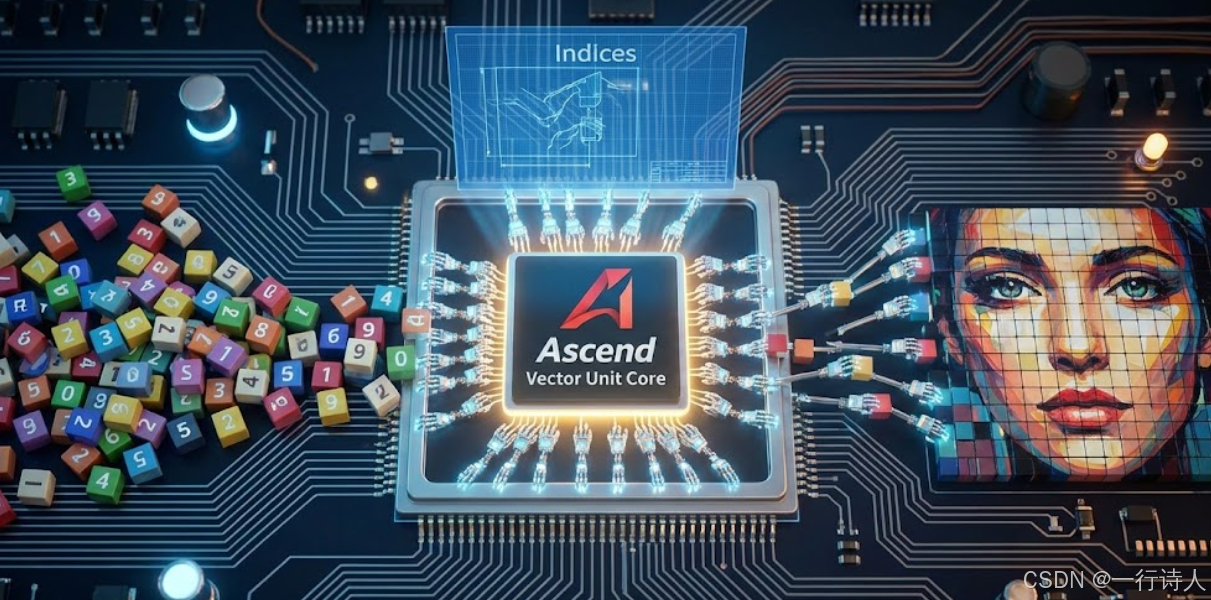

三、 实战：Vector Gather 指令 (UB 内部重排)

如果数据已经到了 UB 里面，需要进行细粒度的打散（比如 Shuffle），MTE 就帮不上忙了。这时候需要呼叫 Vector 单元的 Gather 指令。

3.1 离散索引查表

Gather 允许我们提供一个索引向量（Indices），让 Vector 单元按照索引去“捞”数据。

// 场景：在 UB 内部将 16x16 的小块进行转置
// 1. 准备索引：indices = [0, 16, 32... 1, 17, 33...]
//    这通常可以在 Host 侧预计算好，作为 Tiling 参数传进来
LocalTensor<uint32_t> indices = ...;

// 2. 执行 Gather
// dst = src[indices]
// mask=256 表示操作 256 个元素
Gather(dstLocal, srcLocal, indices, 256);

注意：Gather 属于非连续访存指令，性能低于连续计算指令，非必要不使用。

四、 进阶黑科技：借用 Cube 单元做转置

这是昇腾架构独有的“隐藏大招”。 众所周知，昇腾的 Cube 单元（矩阵加速器）在计算 MatMul 时，要求数据必须是 Fractal Z（分形）等特殊私有格式。 因此，Cube 单元内部配备了强大的 Format Conversion (格式转换电路)。

4.1 移花接木：MatMul Trick

如果你有一个巨大的矩阵需要转置，用 Vector 搬运太慢。你可以构造一个恒等矩阵 $I$ (Identity Matrix)，然后计算： $$ B = A \times I $$ 但在配置 MatMul 时，开启 Transpose A 属性。

发生了什么？

1. L1 -> Cube：硬件会自动将 $A$ 从 ND 格式转换为 Fractal 格式（过程中完成了分块重排）。

2. Cube 计算：利用 Cube 内部的高带宽完成“伪计算”。

3. Cube -> GM：结果写回时，再次经过格式转换电路。

这一过程充分利用了 Cube 单元恐怖的吞吐量（910B 上可达几百 TFLOPS），比纯 Vector 搬运快得多。这就是为什么在昇腾上，有时候计算比搬运更快。

五、 总结

在昇腾 CANN 上优化 Transpose，本质上是一场对硬件单元的调度游戏。

1. MTE 优先：能用 DataCopy 的 stride 解决，绝不进 Vector。

2. Vector 兜底：小规模乱序用 Gather。

3. Cube 降维打击：超大规模矩阵转置，考虑用 MatMul 的硬件电路“借力打力”。

记住：最好的重排，是“没有重排”。在设计算子之初，尽量通过 Layout Propagation（排布推导）让数据天然处于正确的格式，才是最高级的优化。

本文基于昇腾 CANN 8.0 及 Ascend C 编程模型撰写。
