1. Freescale嵌入式处理器介绍

这些处理器广泛应用于汽车电子、工业自动化、智能终端和通信设备等领域。例如，i.MX系列以其强大的多媒体处理能力，成为车载信息娱乐系统与嵌入式人机界面的首选；而Kinetis系列则以低功耗和高集成度，广泛用于物联网终端与便携设备中。通过本章内容，读者将建立起对Freescale嵌入式处理器体系的整体认知框架，为后续章节的深入开发与实战应用打下坚实基础。

2. Power Architecture指令集架构解析

Power Architecture 是 Freescale（飞思卡尔）嵌入式处理器的重要技术基础，广泛应用于通信、汽车电子和工业控制等高性能场景。理解其指令集架构对于开发者深入掌握底层运行机制、优化系统性能、编写高效驱动与内核模块至关重要。本章将从架构概述、指令集与寄存器结构、异常与中断处理机制，到性能优化与调试接口四个方面，深入解析 Power Architecture 的核心组成与工作原理。

2.1 Power Architecture架构概述

2.1.1 Power Architecture的发展历程与技术特点

Power Architecture 起源于 IBM 在 1990 年代初推出的 PowerPC 架构。它是一种精简指令集（RISC）架构，具有高性能、低功耗和良好的可扩展性，适用于从嵌入式设备到超级计算机的多种平台。

Freescale 在 PowerPC 架构基础上，推出了多个嵌入式系列处理器，包括 e200、e500、e600 等核心架构。这些核心在保持兼容性的同时，针对不同应用场景进行了优化：

e200 ：基于 PowerPC 603e 内核，面向汽车电子和工业控制，强调实时性和可靠性。
e500 ：支持虚拟内存管理（MMU），适合运行嵌入式 Linux 和其他复杂操作系统。
e600 ：支持多核架构，性能更强，适用于高端通信设备和服务器。

Power Architecture 的技术特点包括：

特性	描述
指令集架构	RISC 架构，指令长度固定为 32 位
多核支持	支持多核与多线程架构
异常处理	硬件支持多种异常类型，中断响应快
内存管理	支持 MMU、TLB 和虚拟内存机制
可扩展性强	支持从单核到多核、从低功耗到高性能的多种配置

这些特性使得 Power Architecture 成为高性能嵌入式系统中的首选架构之一。

2.1.2 PowerPC与e200核心的区别与应用场景

PowerPC 是 IBM 开发的通用 RISC 架构，而 e200 是 PowerPC 架构的一个子集，专为嵌入式系统设计。它们之间的主要区别如下：

对比项	PowerPC	e200
架构复杂度	完整的 PowerPC 指令集	简化的 PowerPC 指令集
应用领域	通用计算、服务器	嵌入式系统、汽车电子
内存管理	支持完整的 MMU	支持 MMU（如 e200z7）或无 MMU（如 e200z0）
功耗	相对较高	更低，适合低功耗设计
实时性	需要操作系统支持	更适合裸机或实时操作系统（RTOS）

例如，在汽车电子中使用的 MPC5744P 处理器基于 e200z4 内核，具备双核锁步（lockstep）功能，用于满足 ISO 26262 功能安全标准的要求。而在网络设备中使用的 QorIQ 系列则采用 e500 或 e6500 核心，支持多核并行处理高速网络数据。

示例代码：e200 核心启动汇编代码片段

_start:
    mtspr   SPRG0, r1         # 保存栈指针
    li      r1, 0x10000000    # 设置初始栈地址
    bl      main              # 跳转至主函数

代码解释：
- mtspr ：将通用寄存器 r1 的值写入特殊寄存器 SPRG0，用于保存原始栈指针。
- li ：加载立即数 0x10000000 到寄存器 r1，设置初始栈顶地址。
- bl ：跳转到 main 函数执行 C 语言程序。

该代码展示了 e200 核心启动阶段的汇编初始化流程，是嵌入式开发中常见的 Bootloader 部分内容。

2.2 指令集与寄存器结构

2.2.1 通用寄存器与特殊功能寄存器

Power Architecture 采用 32 个通用寄存器（r0 - r31），每个寄存器为 32 位宽。这些寄存器用于存储数据、地址、临时变量等，通常用于函数调用、参数传递和局部变量存储。

特殊功能寄存器（SPR）用于控制处理器行为，例如：

寄存器名	功能描述
MSR（Machine State Register）	控制处理器模式、中断使能等
LR（Link Register）	存储函数调用后的返回地址
CTR（Count Register）	循环计数寄存器，常用于循环控制
SPRG0-SPRG3	保留给操作系统或用户使用的特殊用途寄存器

例如，使用 MSR 设置中断使能位的代码如下：

void enable_interrupts(void) {
    unsigned int msr;
    __asm__ volatile("mfmsr %0" : "=r"(msr));  // 读取 MSR
    msr |= 0x8000;                             // 设置 EE 位（使能外部中断）
    __asm__ volatile("mtmsr %0" : : "r"(msr)); // 写回 MSR
}

逐行分析：
- mfmsr ：将当前 MSR 值读入变量 msr。
- msr |= 0x8000 ：设置 MSR 的 EE（External Interrupt Enable）位，允许中断。
- mtmsr ：将修改后的 MSR 写回寄存器。

2.2.2 指令分类与执行流程

Power Architecture 指令分为三类：

R-type 指令 ：操作两个寄存器，结果存入第三个寄存器，例如 add 。
I-type 指令 ：一个寄存器和一个立即数进行操作，例如 addi 。
B-type 指令 ：分支指令，控制程序流程，例如 b 、 bl 。

指令执行流程通常包括：

取指（Fetch） ：从内存中取出下一条指令。
译码（Decode） ：识别操作码和操作数。
执行（Execute） ：执行运算或内存访问。
写回（Write Back） ：将结果写入目标寄存器或内存。

下面是一个简单的 add 指令执行流程图：

graph TD
    A[Fetch Instruction] --> B(Decode Instruction)
    B --> C{Is it ADD?}
    C -->|Yes| D[Read rA, rB]
    D --> E[Compute rA + rB]
    E --> F[Write result to rD]
    C -->|No| G[Handle other instructions]

2.2.3 内存访问与寻址方式

Power Architecture 支持以下几种内存寻址方式：

立即数偏移寻址（rA + imm）
索引寻址（rA + rB）
绝对地址寻址

例如，读取内存地址 0x1000 的值：

unsigned int *addr = (unsigned int *)0x1000;
unsigned int value = *addr;

对应的汇编代码为：

lis     r3, 0x1000@h
ori     r3, r3, 0x1000@l
lwz     r4, 0(r3)

逐行分析：
- lis ：加载高 16 位地址。
- ori ：合并低 16 位地址。
- lwz ：从 r3 所指地址加载一个字（32 位）到 r4。

2.3 异常与中断处理机制

2.3.1 异常类型与优先级划分

Power Architecture 支持多种异常类型，包括：

异常类型	描述
复位（Reset）	系统启动时的异常
机器检查（Machine Check）	硬件错误（如总线错误）
指令访问异常	指令地址非法
数据访问异常	数据地址非法
外部中断（External Interrupt）	来自外部设备的中断
系统调用（System Call）	用户程序请求内核服务

异常优先级决定了在多个异常同时发生时，哪个异常先被处理。复位异常优先级最高，其次是机器检查异常，最后是外部中断。

2.3.2 中断向量表与响应流程

中断向量表是一个地址表，每个中断类型对应一个入口地址。当异常发生时，处理器自动跳转到相应的向量地址执行中断服务程序。

例如，PowerPC 的中断向量表如下：

向量号	异常类型	地址偏移
0x0000	复位	0x0000
0x0100	外部中断	0x0100
0x0200	机器检查	0x0200

初始化中断向量表的代码示例：

void init_interrupt_vectors(void) {
    // 设置外部中断向量地址为 0x100
    mtivor1(0x100);
}

说明：
- mtivor1 是一个宏或函数，用于写入 IVOR（Interrupt Vector Offset Register），指定中断服务程序的起始地址。

2.3.3 异常处理函数的编写规范

编写异常处理函数时需遵循以下规范：

保存上下文（寄存器）
执行处理逻辑
恢复上下文
返回原执行流

示例异常处理函数：

void machine_check_handler(void) {
    // 保存寄存器状态
    __asm__ volatile("stmw r13, 0(r1)");
    // 打印错误信息
    printk("Machine Check Exception Occurred!");
    // 恢复寄存器
    __asm__ volatile("lmw r13, 0(r1)");
    // 返回原执行流
    rfi();
}

函数说明：
- stmw ：将寄存器 r13 开始的一组寄存器压栈。
- printk ：打印错误信息。
- lmw ：从栈中恢复寄存器。
- rfi ：从异常返回。

2.4 性能优化与调试接口

2.4.1 利用硬件性能计数器进行分析

Power Architecture 提供了硬件性能计数器（Performance Monitor Unit, PMU），可用于统计指令执行次数、缓存命中率等指标。

例如，配置 PMU 计数指令执行次数：

void configure_pmu(void) {
    // 启用 PMU
    mtspr(PMCR, 0x80000000);
    // 设置计数器 0 为指令执行计数
    mtspr(PMCTR0, 0x00000001);
}

说明：
- PMCR ：性能计数控制寄存器。
- PMCTR0 ：性能计数器 0，设置为 0x00000001 表示计数指令执行。

2.4.2 调试接口（JTAG、ETM）的使用方法

JTAG（Joint Test Action Group）是一种硬件调试接口，广泛用于嵌入式系统中。ETM（Embedded Trace Macrocell）用于记录指令执行流，帮助分析程序行为。

使用 JTAG 进行调试的步骤如下：

连接 JTAG 调试器（如 PEmicro 或 J-Link）到目标板。
使用调试工具（如 CodeWarrior 或 GDB）连接目标设备。
设置断点、查看寄存器和内存。
单步执行或全速运行程序。

ETM 的使用流程包括：

启用 ETM 模块。
配置追踪触发条件（如特定地址范围）。
启动追踪并记录指令流。
分析 ETM 输出的 trace 数据。

例如，启用 ETM 的代码：

void enable_etm(void) {
    // 使能 ETM
    writel(ETMCR_ENABLE, ETMCR_REG);
    // 设置追踪地址范围
    writel(0x1000, ETMTRACEADDR_REG);
}

参数说明：
- ETMCR_REG ：ETM 控制寄存器地址。
- ETMTRACEADDR_REG ：ETM 地址比较寄存器地址。

通过 JTAG 和 ETM 的结合使用，开发者可以高效地定位性能瓶颈、调试异常行为，是 Power Architecture 开发中不可或缺的工具链组成部分。

3. i.MX系列应用处理器开发实战

i.MX系列处理器是NXP（原Freescale）推出的一系列高性能、低功耗的嵌入式应用处理器，广泛应用于工业控制、智能显示、车载娱乐系统、物联网设备等多个领域。本章将深入探讨i.MX系列处理器的开发流程，涵盖从开发环境搭建、启动流程分析、Bootloader配置，到多媒体开发、GUI设计、Linux系统移植与定制化开发等关键环节。

3.1 i.MX处理器架构与开发环境搭建

i.MX系列主要分为i.MX6和i.MX8两个主流产品线。它们均基于ARM架构，支持Linux、Android、QNX等嵌入式操作系统，具有良好的生态支持和广泛的社区资源。

3.1.1 i.MX6与i.MX8系列的主要特性对比

特性	i.MX6系列	i.MX8系列
架构	ARM Cortex-A9（单核/双核）	ARM Cortex-A53（多核）+ Cortex-M4
GPU	Vivante GC2000 / GC880	Vivante GC7000 / GC8000 / Mali-GPU
显示支持	支持单路LVDS、HDMI 1.4	支持双屏异显、HDMI 2.0、MIPI-DSI
编解码能力	支持H.264、MPEG4	支持H.264、H.265、VP8、VP9
安全性支持	TrustZone	TrustZone + Secure Boot
开发难度	较低	较高，需熟悉多核协同与安全机制

i.MX6适合于中低端应用，如工业HMI、智能家电；而i.MX8则更适合于高性能需求场景，如车载娱乐系统、智能监控设备等。

3.1.2 开发工具链（Yocto、Android SDK）配置

Yocto Project配置示例

# 安装依赖
sudo apt install gawk wget git-core diffstat unzip texinfo gcc-multilib \
     build-essential chrpath socat cpio python python3 python3-pip python3-pexpect \
     xz-utils debianutils iputils-ping libgl1-mesa-glx

# 克隆官方BSP仓库
git clone https://source.codeaurora.org/external/imx/imx-manifest
cd imx-manifest
repo init -u . -b imx-linux-morty
repo sync

# 设置环境变量并开始构建
export MACHINE=imx6qsabresd
source fsl-setup-release.sh -b build-x11 -e x11
bitbake fsl-image-gui

代码逻辑分析：

repo init ：初始化一个repo项目，指定分支为 imx-linux-morty ；
repo sync ：同步所有子模块代码；
MACHINE=imx6qsabresd ：指定目标设备型号；
source fsl-setup-release.sh ：设置构建环境，选择GUI图像界面；
bitbake fsl-image-gui ：开始构建GUI版本的Linux镜像。

Android SDK配置

i.MX8支持Android系统开发，需从NXP官方获取对应的Android BSP包。以i.MX8M Mini为例，构建步骤如下：

# 初始化环境
source build/envsetup.sh
lunch imx8m_evk-userdebug
make -j$(nproc)

参数说明：

lunch imx8m_evk-userdebug ：选择目标设备与构建类型（userdebug）；
-j$(nproc) ：使用所有CPU核心加速编译。

3.2 启动流程与Bootloader配置

i.MX系列处理器的启动流程由ROM Code引导，支持从多种设备（如SD卡、NAND、QSPI）启动。Bootloader通常采用U-Boot进行二次引导。

3.2.1 ROM Code与Boot Device选择

i.MX6和i.MX8的启动流程如下图所示：

graph TD
    A[上电复位] --> B[执行ROM Code]
    B --> C{Boot Device选择}
    C -->|SD卡| D[U-Boot加载]
    C -->|NAND| E[U-Boot加载]
    C -->|QSPI| F[U-Boot加载]
    D --> G[加载Linux Kernel]
    E --> G
    F --> G
    G --> H[启动Linux系统]

Boot Device选择方法：

通过设置GPIO引脚（BOOT_MODE[1:0]）来选择启动设备；
默认情况下，i.MX会尝试从内部eMMC或外部SD卡启动。

3.2.2 U-Boot的编译与定制化配置

编译U-Boot（以i.MX6为例）

git clone https://github.com/u-boot/u-boot.git
cd u-boot
make imx6q_sabresd_config
make -j$(nproc)

代码分析：

make imx6q_sabresd_config ：为i.MX6Q SABRE SD平台配置U-Boot；
make ：编译生成 u-boot.imx 文件。

定制U-Boot启动参数

在 include/configs/imx6q_sabresd.h 中修改默认环境变量：

#define CONFIG_BOOTCOMMAND \
    "mmc dev 0; mmc read 0x10800000 0x800 0x2000; bootm 0x10800000"

参数说明：

mmc dev 0 ：选择SD卡设备0；
mmc read ：从扇区0x800读取0x2000个块到内存地址0x10800000；
bootm ：启动内核。

3.3 多媒体与图形界面开发

i.MX系列处理器集成了强大的GPU和VPU（视频处理单元），非常适合多媒体应用和图形界面开发。

3.3.1 GPU与VPU的驱动与使用

GPU驱动加载（以Vivante为例）

在Linux内核中，GPU驱动通常通过DRM/KMS框架加载：

modprobe mxc_v4l2_capture
modprobe mxc_v4l2_output
modprobe vivante

参数说明：

mxc_v4l2_capture ：用于摄像头输入；
mxc_v4l2_output ：用于显示输出；
vivante ：Vivante GPU驱动模块。

视频播放示例（GStreamer）

gst-launch-1.0 filesrc location=test.mp4 ! qtdemux ! h264parse ! v4l2h264dec ! imxeglvivsink

命令分析：

filesrc ：读取视频文件；
qtdemux ：解析QuickTime容器；
h264parse ：提取H.264数据；
v4l2h264dec ：调用VPU进行硬件解码；
imxeglvivsink ：使用Vivante GPU进行渲染。

3.3.2 基于Qt的嵌入式GUI开发实践

安装Qt for Embedded Linux

sudo apt install qt5-qmake qtbase5-dev qtdeclarative5-dev

示例代码：简单窗口程序

#include <QApplication>
#include <QLabel>

int main(int argc, char *argv[]) {
    QApplication app(argc, argv);
    QLabel label("Hello i.MX GUI!");
    label.resize(300, 200);
    label.show();
    return app.exec();
}

编译与运行：

qmake -project
qmake
./yourapp -platform eglfs

参数说明：

-platform eglfs ：使用EGL FS平台进行嵌入式渲染，适用于i.MX平台。

3.4 系统移植与定制化开发

i.MX平台支持完整的Linux系统移植，开发者可以根据需求裁剪内核、定制驱动、构建根文件系统。

3.4.1 Linux内核裁剪与模块加载

内核配置（以i.MX6为例）

make ARCH=arm CROSS_COMPILE=arm-linux-gnueabi- imx_v6_v7_defconfig
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabi- menuconfig

裁剪建议：

关闭不必要的文件系统支持（如Btrfs、CIFS）；
移除非目标平台的驱动（如非i.MX6的USB控制器）；
启用DMA、GPU、VPU等关键模块。

编译与加载模块

make -j$(nproc) ARCH=arm CROSS_COMPILE=arm-linux-gnueabi- modules
make -j$(nproc) ARCH=arm CROSS_COMPILE=arm-linux-gnueabi- dtbs
make -j$(nproc) ARCH=arm CROSS_COMPILE=arm-linux-gnueabi- zImage

模块加载：

insmod /lib/modules/your_kernel_version/extra/vivante.ko

3.4.2 根文件系统构建与优化

使用Buildroot构建根文件系统

git clone https://git.busybox.net/buildroot
cd buildroot
make menuconfig

配置建议：

Target Architecture：ARM；
Toolchain：External Toolchain；
System configuration：设置hostname、init系统；
Filesystem images：选择ext4镜像。

构建与部署

make
sudo dd if=output/images/sdcard.img of=/dev/sdX bs=1M

参数说明：

dd ：将构建好的镜像写入SD卡；
/dev/sdX ：根据实际设备名称修改。

优化建议：

移除不必要的语言包和字体；
使用 logrotate 管理日志，避免磁盘占满；
使用 tmpfs 挂载 /tmp ，提升性能；
启用 overlayfs 实现只读系统与可写层分离。

本章详细介绍了i.MX系列处理器的开发流程，从环境搭建、Bootloader配置、多媒体开发到系统移植，覆盖了从零开始构建嵌入式系统的完整路径。后续章节将进一步深入探讨QorIQ系列处理器的多核通信与高性能网络开发。

4. QorIQ多核通信处理器开发实战

QorIQ（Quality of Service Intelligent Queueing）系列是飞思卡尔面向高性能通信和网络处理应用推出的多核嵌入式处理器平台。其核心架构融合了ARM与PowerPC多核处理器，支持异构计算，广泛应用于5G基站、路由器、交换机、工业网关等通信设备中。本章将从架构基础、开发环境搭建、通信协议栈实现与优化、多核任务调度与资源管理四个方面，系统性地讲解QorIQ处理器的开发实践。

4.1 QorIQ架构与通信应用场景

4.1.1 多核架构（ARM+PowerPC）与异构计算

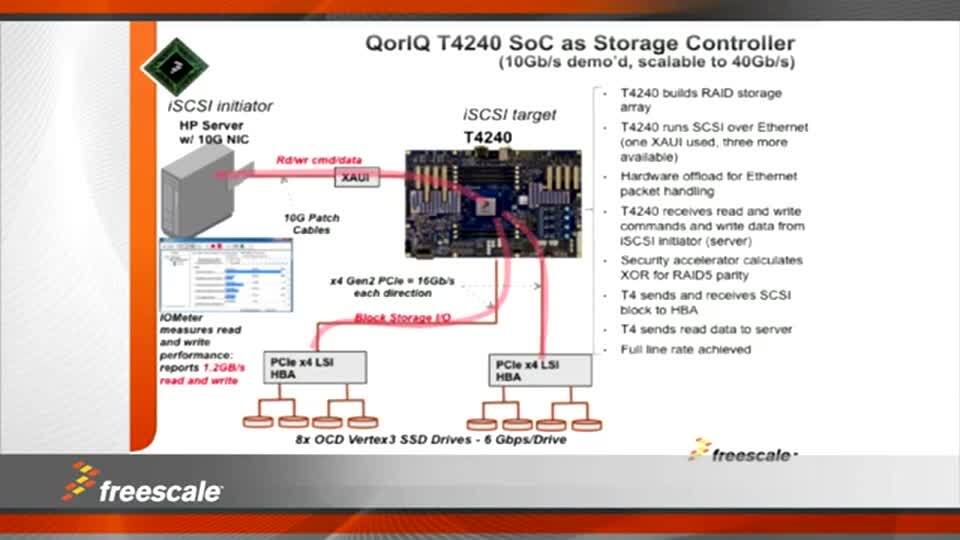

QorIQ处理器系列中，如T4240、LS1043A、LS2085A等，采用了多核异构架构，结合了ARM Cortex-A53和PowerPC e5500核心，实现了高性能与灵活性的统一。这种架构特别适合需要并行处理大量网络数据包的场景。

ARM核心 ：负责运行Linux操作系统、应用程序和网络协议栈。
PowerPC核心 ：用于执行底层硬件控制、加速包处理、实时任务调度等。

下表对比了ARM与PowerPC在QorIQ中的典型分工：

处理器类型	主要功能	优势
ARM Cortex-A53	运行Linux、网络协议栈、应用层	支持现代操作系统，生态丰富
PowerPC e5500	硬件加速、实时任务、低层控制	高性能计算能力，适合裸机运行

异构计算架构通过将不同任务分配到最合适的处理单元上，显著提高了系统的整体效率。例如，ARM核心处理TCP/IP协议栈，而PowerPC核心则通过DPDK（Data Plane Development Kit）进行高速报文转发。

4.1.2 高速网络接口与数据包处理机制

QorIQ平台集成了多个高速网络接口，如SerDes接口支持10Gbps以太网、SGMII、PCIe Gen3等，能够满足高带宽、低延迟的通信需求。数据包处理机制包括：

硬件队列管理 ：使用FMAN（Frame Manager）模块管理数据包的接收与发送，支持硬件级队列调度。
数据包分类与转发 ：内置分类引擎，支持基于ACL的包分类与转发。
DMA传输机制 ：采用DMA（Direct Memory Access）实现高效的数据包传输，减少CPU负担。

以下是一个简单的QorIQ平台数据包处理流程图：

graph TD
    A[以太网接口] --> B[FMAN接收数据包]
    B --> C[分类引擎匹配规则]
    C --> D{转发/丢弃}
    D -- 转发 --> E[DMA传输到内存]
    D -- 丢弃 --> F[丢弃处理]
    E --> G[ARM核心处理协议栈]
    G --> H[用户应用层]

该流程展示了QorIQ平台如何高效地进行数据包的接收、分类与处理，体现了其在通信领域的高性能优势。

4.2 数据平面开发套件（DPDK）集成

4.2.1 DPDK环境搭建与驱动支持

DPDK是一个高性能数据包处理库，广泛用于QorIQ平台上进行高速网络处理。在QorIQ设备上部署DPDK需要完成以下步骤：

安装DPDK源码 ：
bash wget https://fast.dpdk.org/rel/dpdk-22.11.tar.xz tar -xvf dpdk-22.11.tar.xz cd dpdk-22.11
配置交叉编译环境 （适用于ARM平台）：
bash export CROSS_COMPILE=aarch64-linux-gnu- make config T=arm64-arm-linuxapp-gcc
编译DPDK ：
bash make -j$(nproc)
加载网卡驱动 （例如FMAN网卡）：
bash modprobe vfio-pci ./usertools/dpdk-devbind.py --bind=vfio-pci 0003:00:00.0

参数说明 ： vfio-pci 驱动用于将设备直接映射到用户空间，避免内核协议栈开销； dpdk-devbind.py 用于绑定网卡到DPDK驱动。

4.2.2 报文处理与转发性能优化

在QorIQ平台使用DPDK进行报文处理时，可以通过以下方式进行性能优化：

多核并行处理 ：利用QorIQ的多核架构，将不同核心绑定到不同的处理线程。
零拷贝机制 ：使用 rte_pktmbuf 结构体实现内存池管理，减少数据包拷贝。
大页内存支持 ：配置大页内存（Hugepages）提升内存访问效率。

以下是一个简单的DPDK报文处理示例代码：

#include <rte_eal.h>
#include <rte_ethdev.h>
#include <rte_mbuf.h>

int main(int argc, char *argv[]) {
    struct rte_mbuf *bufs[32];
    uint16_t nb_rx;

    // 初始化EAL
    int ret = rte_eal_init(argc, argv);
    if (ret < 0)
        rte_exit(EXIT_FAILURE, "Error with EAL initialization\n");

    // 初始化以太网端口
    uint16_t port_id = 0;
    rte_eth_dev_configure(port_id, 1, 1, NULL);

    while (1) {
        // 从端口接收数据包
        nb_rx = rte_eth_rx_burst(port_id, 0, bufs, 32);
        for (int i = 0; i < nb_rx; i++) {
            // 处理每个数据包
            rte_pktmbuf_free(bufs[i]);
        }
    }

    return 0;
}

代码逻辑分析 ：
- rte_eal_init ：初始化DPDK的执行抽象层（EAL），包括内存、线程、设备等。
- rte_eth_dev_configure ：配置以太网设备，设置接收与发送队列数量。
- rte_eth_rx_burst ：批量接收数据包，提高吞吐量。
- rte_pktmbuf_free ：释放数据包内存，避免内存泄漏。

通过上述优化手段，QorIQ平台可以实现每秒处理数百万个数据包的性能。

4.3 通信协议栈实现与优化

4.3.1 TCP/IP协议栈在QorIQ平台的实现

QorIQ平台通常运行Linux操作系统，其内核已内置完整的TCP/IP协议栈。但在高性能场景下，原生协议栈可能无法满足需求，可采用以下方式优化：

使用LwIP协议栈 ：适用于裸机环境，轻量级、可移植。
DPDK+OpenFastPath（OFP） ：结合DPDK的高速包处理能力和OFP的协议栈实现，构建高性能用户态协议栈。

以下是一个基于OFP的TCP服务端代码片段：

#include <ofpi.h>
#include <ofpi_in.h>
#include <ofpi_socket.h>

int main() {
    int listen_fd, conn_fd;
    struct ofp_sockaddr_in addr;
    char buffer[1024];

    ofp_init(); // 初始化OFP库

    listen_fd = ofp_socket(OFP_AF_INET, OFP_SOCK_STREAM, 0);
    addr.sin_family = OFP_AF_INET;
    addr.sin_port = htons(8080);
    addr.sin_addr.s_addr = OFP_INADDR_ANY;

    ofp_bind(listen_fd, (struct ofp_sockaddr *)&addr, sizeof(addr));
    ofp_listen(listen_fd, 10);

    while (1) {
        conn_fd = ofp_accept(listen_fd, NULL, NULL);
        while (1) {
            int len = ofp_recv(conn_fd, buffer, sizeof(buffer), 0);
            if (len <= 0) break;
            ofp_send(conn_fd, buffer, len, 0);
        }
        ofp_close(conn_fd);
    }

    return 0;
}

代码逻辑分析 ：
- ofp_socket ：创建TCP socket。
- ofp_bind ：绑定端口8080。
- ofp_listen ：监听连接请求。
- ofp_accept ：接受客户端连接。
- ofp_recv 和 ofp_send ：接收和发送数据。

4.3.2 加密与压缩加速模块的应用

QorIQ平台内置了硬件加密加速引擎（SEC，Security Engine），支持AES、SHA、RSA等加密算法。通过调用OpenSSL或QorIQ SDK中的安全库，可以实现高性能加密处理。

以下是一个使用OpenSSL进行AES加密的代码示例：

#include <openssl/aes.h>
#include <string.h>

void aes_encrypt(const unsigned char *plaintext, unsigned char *key, unsigned char *ciphertext) {
    AES_KEY enc_key;
    AES_set_encrypt_key(key, 128, &enc_key);
    AES_encrypt(plaintext, ciphertext, &enc_key);
}

int main() {
    unsigned char key[16] = "1234567890123456";
    unsigned char plain[16] = "HelloQorIQ12345";
    unsigned char cipher[16];

    aes_encrypt(plain, key, cipher);

    return 0;
}

参数说明 ：
- key ：16字节的密钥，用于AES-128加密。
- plaintext ：明文数据。
- ciphertext ：加密后的密文。

通过集成SEC硬件加速，QorIQ平台可实现比软件加密快数倍的性能。

4.4 多核任务调度与资源管理

4.4.1 核间通信（IPI）机制实现

在QorIQ的多核环境中，核间通信（IPI，Inter-Processor Interrupt）是协调不同核心任务的重要机制。通过发送IPI中断，核心可以唤醒其他核心处理特定任务。

以下是一个使用Linux内核API实现IPI通信的示例：

#include <linux/irqflags.h>
#include <linux/smp.h>

static void ipi_handler(void *info) {
    printk("IPI received on CPU %d\n", smp_processor_id());
}

void send_ipi_to_cpu(int cpu) {
    smp_call_function_single(cpu, ipi_handler, NULL, 1);
}

代码逻辑分析 ：
- smp_call_function_single ：向指定CPU发送IPI。
- ipi_handler ：IPI中断处理函数，在目标CPU上执行。

4.4.2 内存共享与缓存一致性维护

QorIQ平台支持多核共享内存机制，但必须注意缓存一致性问题。可以通过以下方式维护缓存一致性：

使用 rte_memzone API （DPDK中）：
c const struct rte_memzone *mz = rte_memzone_reserve("shared_data", SZ, SOCKET_ID_ANY, 0);

rte_memzone 会自动处理内存对齐与缓存一致性。
手动刷新缓存 （适用于裸机环境）：
asm dsb ish isb

下表总结了QorIQ平台多核环境下共享内存与缓存管理的关键点：

方法	描述	适用场景
`rte_memzone`	DPDK内存池管理，自动处理缓存一致性	DPDK应用开发
Cache Maintenance指令	手动刷新/清理缓存	裸机、RTOS环境
`dma_map` / `dma_unmap`	设备与CPU之间数据同步	高速DMA通信

通过合理使用这些机制，可以在QorIQ平台实现高效、稳定的多核任务调度与资源共享。

本章系统地讲解了QorIQ多核通信处理器的开发实践，从架构特性、DPDK集成、协议栈实现到多核任务调度，涵盖了开发过程中关键的技术点和操作方法，为读者构建高性能通信系统提供了全面指导。

5. Kinetis系列MCU开发实战

Kinetis系列MCU基于ARM Cortex-M内核，广泛应用于工业控制、物联网、汽车电子等领域。本章将从开发环境搭建入手，深入讲解基础外设驱动开发、RTOS集成及低功耗优化等关键开发环节。通过本章内容，开发者将掌握Kinetis系列MCU的完整开发流程，并具备在实际项目中进行嵌入式系统设计与优化的能力。

5.1 Kinetis MCU架构与开发环境配置

Kinetis系列MCU基于ARM Cortex-M0+/M4/M7等内核构建，具有丰富的片上外设和低功耗特性。其核心架构包括高性能内核、系统控制单元、内存接口、DMA控制器、时钟系统以及多种通信接口。为了进行高效开发，开发者需要配置合适的开发环境。

5.1.1 ARM Cortex-M内核与外设集成

Kinetis MCU的核心是ARM Cortex-M系列内核，具备以下特性：

内核类型	架构	主频（MHz）	特点
Cortex-M0+	ARMv6-M	50-150	超低功耗，适合传感器节点
Cortex-M4	ARMv7E-M	100-200	支持DSP指令，适合音频处理
Cortex-M7	ARMv7E-M	200-300	高性能，适合图像处理

Cortex-M系列内核通过系统控制块（SCB）、嵌套向量中断控制器（NVIC）和系统滴答定时器（SysTick）与外设集成。开发者需熟悉CMSIS（Cortex Microcontroller Software Interface Standard）标准接口进行寄存器访问和中断管理。

例如，配置NVIC中断使能的代码如下：

NVIC_EnableIRQ(PORTA_IRQn);  // 使能PORTA中断
NVIC_SetPriority(PORTA_IRQn, 3);  // 设置中断优先级为3

代码逻辑说明：

NVIC_EnableIRQ() ：使能指定中断源，使CPU在该中断发生时响应。
NVIC_SetPriority() ：设置中断优先级，数值越小优先级越高，范围为0~15（0为最高）。
PORTA_IRQn ：PORTA的中断号，定义在MCU的头文件中。

5.1.2 开发工具（Kinetis Design Studio）安装与使用

Kinetis Design Studio（KDS）是NXP官方提供的基于Eclipse的集成开发环境，支持Kinetis系列MCU的开发。

安装步骤如下：

下载安装包：从NXP官网下载Kinetis Design Studio安装包（例如 Kinetis_Design_Studio_v3.2.0_Setup.exe ）。
安装JRE：确保系统中已安装Java Runtime Environment（JRE）1.8以上。
安装KDS：运行安装程序，选择安装路径，勾选支持的MCU系列（如K64F、K22F等）。
安装MCU插件：启动KDS后，通过“Help > Install New Software”安装MCU插件（Processor Expert）和调试插件（PE Micro调试器支持）。
安装编译器：KDS默认使用GNU ARM工具链，若未安装，可选择安装“GNU ARM Embedded Toolchain”。

使用流程：

创建工程： 点击“File > New > Kinetis Project”，选择目标MCU型号（如MK64FN1M0xxx12），选择工程模板（如“Baremetal C/C++ Project”）。
添加驱动： 使用Processor Expert添加GPIO、UART、ADC等外设驱动。
编译与下载： 使用“Build”按钮编译工程，连接调试器（如OpenSDA），点击“Debug”下载并调试程序。

Kinetis Design Studio界面结构如下：

graph TD
    A[Project Explorer] --> B[Editor]
    A --> C[Processor Expert]
    A --> D[Terminal]
    A --> E[Debug View]
    B --> F[Source Code]
    C --> G[Peripheral Configuration]
    D --> H[Serial Output]
    E --> I[Registers, Memory, Variables]

通过上述开发环境配置，开发者可以快速构建Kinetis MCU的开发平台，为后续外设驱动与系统开发打下基础。

5.2 基础外设驱动开发

在嵌入式系统中，外设驱动是实现功能的关键。Kinetis MCU提供丰富的外设，如GPIO、ADC、PWM、定时器等。本节将重点讲解GPIO、ADC、PWM的初始化与使用方法。

5.2.1 GPIO、ADC、PWM等模块的初始化与使用

1. GPIO配置示例

以K64F为例，配置PTA1为输出引脚并点亮LED：

PORTA->PCR[1] = PORT_PCR_MUX(1);      // 设置PTA1为GPIO功能
GPIOA->PDDR |= (1 << 1);              // 设置为输出方向
GPIOA->PSOR = (1 << 1);               // 输出高电平

参数说明：

PORTA->PCR[1] ：配置PTA1的引脚复用功能， PORT_PCR_MUX(1) 表示选择GPIO模式。
GPIOA->PDDR ：数据方向寄存器，写1表示输出。
GPIOA->PSOR ：设置输出为高电平。

2. ADC采样示例

配置ADC0通道1进行单次采样：

SIM->SCGC6 |= SIM_SCGC6_ADC0_MASK;     // 使能ADC0时钟
ADC0->SC1[0] = ADC_SC1_ADCH(1);        // 选择通道1
while (!(ADC0->SC1[0] & ADC_SC1_COCO_MASK)); // 等待转换完成
uint16_t result = ADC0->R[0];          // 读取结果

逻辑分析：

SIM_SCGC6_ADC0_MASK ：启用ADC0模块的时钟。
ADC_SC1_ADCH(1) ：选择ADC通道1。
ADC0->SC1[0] ：控制寄存器，写入后启动一次转换。
ADC0->R[0] ：读取结果寄存器。

3. PWM配置示例（使用FTM模块）

配置FTM0通道0输出PWM信号：

SIM->SCGC6 |= SIM_SCGC6_FTM0_MASK;     // 启用FTM0时钟
FTM0->SC = FTM_SC_CLKS(1) | FTM_SC_PS(7); // 选择系统时钟，预分频为128
FTM0->MOD = 0xFFFF;                    // 设置周期
FTM0->CONTROLS[0].CnSC = FTM_CnSC_MSB_MASK | FTM_CnSC_ELSA_MASK; // PWM模式
FTM0->CONTROLS[0].CnV = 0x8000;       // 设置占空比
FTM0->SC |= FTM_SC_TOF_MASK;           // 清除溢出标志

参数说明：

FTM_SC_CLKS(1) ：选择系统时钟作为输入。
FTM_SC_PS(7) ：预分频值为128。
FTM0->MOD ：周期寄存器，决定PWM频率。
FTM_CnSC_MSB_MASK | FTM_CnSC_ELSA_MASK ：设置为PWM高有效。
FTM0->CONTROLS[0].CnV ：占空比寄存器。

5.2.2 定时器与中断服务程序编写

Kinetis MCU提供多个定时器模块，如SysTick、LPTMR、FTM、PIT等。以SysTick为例，实现1ms定时中断：

SysTick_Config(SystemCoreClock / 1000); // 配置1ms中断
void SysTick_Handler(void) {
    static uint32_t counter = 0;
    counter++;
    if (counter >= 1000) {
        counter = 0;
        GPIOA->PTOR = (1 << 1);  // 翻转LED状态
    }
}

逻辑分析：

SysTick_Config() ：设置SysTick定时器，自动启用中断。
SystemCoreClock ：系统时钟频率，通常为120MHz。
SysTick_Handler() ：系统滴答中断服务程序，每1ms触发一次。
GPIOA->PTOR ：翻转PTA1引脚状态，实现LED闪烁。

开发者可在此基础上扩展更复杂的定时任务，如PWM波形生成、ADC定时采样、任务调度等。

5.3 实时操作系统（RTOS）集成

在复杂嵌入式系统中，引入RTOS可提高系统的可维护性与任务调度效率。Kinetis系列MCU支持FreeRTOS、Zephyr、ThreadX等RTOS。本节将以FreeRTOS为例介绍移植与任务调度机制。

5.3.1 FreeRTOS在Kinetis平台的移植

移植步骤如下：

下载FreeRTOS源码：从官网下载FreeRTOS V10.4.3。
导入到Kinetis Design Studio工程：
- 将 FreeRTOS/Source 目录下的 portable 、 include 、 tasks.c 等文件加入工程。
- 配置 FreeRTOSConfig.h ，设置时钟频率、中断优先级等参数。
初始化FreeRTOS内核：

#include "FreeRTOS.h"
#include "task.h"

void vTaskFunction(void *pvParameters) {
    for (;;) {
        GPIOA->PTOR = (1 << 1);  // 翻转LED
        vTaskDelay(500 / portTICK_PERIOD_MS);  // 延时500ms
    }
}

int main(void) {
    xTaskCreate(vTaskFunction, "LED Task", 100, NULL, 1, NULL);
    vTaskStartScheduler();  // 启动调度器
    for (;;);  // 永不退出
}

代码说明：

xTaskCreate() ：创建任务，参数依次为函数指针、任务名、堆栈大小、参数、优先级、任务句柄。
vTaskDelay() ：延时函数，参数单位为tick。
vTaskStartScheduler() ：启动RTOS调度器，进入任务调度。

5.3.2 任务调度与资源同步机制

FreeRTOS支持硬实时任务调度，开发者需合理配置任务优先级与资源访问机制。

任务优先级设置示例：

xTaskCreate(task1, "Task1", 100, NULL, 2, NULL);  // 优先级2
xTaskCreate(task2, "Task2", 100, NULL, 1, NULL);  // 优先级1

资源同步示例（使用信号量）：

SemaphoreHandle_t xSemaphore;

void task1(void *pvParameters) {
    for (;;) {
        xSemaphoreTake(xSemaphore, portMAX_DELAY);  // 获取信号量
        // 执行临界区代码
        xSemaphoreGive(xSemaphore);  // 释放信号量
    }
}

void task2(void *pvParameters) {
    for (;;) {
        xSemaphoreTake(xSemaphore, portMAX_DELAY);
        // 执行临界区代码
        xSemaphoreGive(xSemaphore);
    }
}

int main(void) {
    xSemaphore = xSemaphoreCreateBinary();
    xSemaphoreGive(xSemaphore);  // 初始信号量可用
    xTaskCreate(task1, "Task1", 100, NULL, 1, NULL);
    xTaskCreate(task2, "Task2", 100, NULL, 1, NULL);
    vTaskStartScheduler();
}

说明：

xSemaphoreCreateBinary() ：创建二值信号量。
xSemaphoreTake() ：尝试获取信号量，若不可用则阻塞。
xSemaphoreGive() ：释放信号量。

通过上述机制，开发者可以实现多任务协同、资源共享与任务调度，构建稳定高效的嵌入式系统。

5.4 低功耗与系统优化

Kinetis系列MCU具有多种低功耗模式，适用于电池供电设备和低功耗传感器节点。本节将介绍睡眠模式配置、唤醒机制及功耗优化策略。

5.4.1 睡眠模式与唤醒机制实现

Kinetis MCU支持以下低功耗模式：

模式	描述	功耗
Run	正常运行模式	高
Wait	CPU停止，外设运行	中
Stop	大部分模块断电	极低
VLPR	低功耗运行模式	低

进入Wait模式示例：

SCB->SCR |= SCB_SCR_SLEEPDEEP_Msk;  // 设置深度睡眠
__WFI();  // 等待中断

唤醒机制：

外部中断（如GPIO）
定时器中断（如LPTMR）
UART接收中断
看门狗中断

配置GPIO唤醒示例：

PORTA->PCR[0] |= PORT_PCR_IRQC(0x0A);  // 配置为上升沿中断
NVIC_EnableIRQ(PORTA_IRQn);  // 使能PORTA中断

void PORTA_IRQHandler(void) {
    if (PORTA->ISFR & (1 << 0)) {
        PORTA->ISFR = (1 << 0);  // 清除中断标志
        // 唤醒后执行代码
    }
}

5.4.2 功耗分析与优化策略

功耗优化应从以下几个方面入手：

降低主频 ：使用低频时钟源（如32.768kHz）驱动定时器。
关闭未使用的外设时钟 ：通过SIM_SCGCx寄存器关闭未使用的模块。
使用低功耗模式 ：根据需求选择Wait或Stop模式。
优化代码逻辑 ：减少频繁唤醒与不必要的运算。

功耗测试工具：

使用电流表或示波器测量实际电流。
使用MCU内置的低功耗计数器（如PMC）进行功耗统计。

低功耗优化示例：

SIM->SCGC5 &= ~SIM_SCGC5_PORTB_MASK;  // 关闭PORTB时钟
SIM->SCGC6 &= ~SIM_SCGC6_SPI0_MASK;   // 关闭SPI0时钟

void enter_low_power(void) {
    SMC->PMCTRL = SMC_PMCTRL_STOPM(0x02);  // 进入Stop模式
    __WFI();  // 等待唤醒
}

通过合理配置低功耗模式与唤醒机制，开发者可以在保证功能的前提下显著降低系统功耗，延长设备续航时间。

6. CodeWarrior IDE开发环境配置

CodeWarrior是Freescale（现为NXP）推出的一款专业级嵌入式开发集成开发环境（IDE），广泛支持Power Architecture、MPC5xx、S12(X)、ColdFire等系列处理器。本章将详细介绍CodeWarrior的安装配置、工程创建与编译设置、调试与仿真操作，以及项目管理与版本控制的使用技巧，帮助开发者快速搭建高效的嵌入式开发环境。

6.1 CodeWarrior简介与安装配置

6.1.1 CodeWarrior版本与支持的处理器列表

CodeWarrior IDE有多个版本，主要分为以下几类：

版本类型	支持平台	特点说明
Classic版	PowerPC、MPC5xx、S12(X)、ColdFire	适用于传统Freescale处理器
Special Edition	特定芯片定制版本	通常随开发套件提供
Professional版	多平台综合支持	支持高级调试、RTOS集成等

常见支持的处理器包括：MPC5554、MPC5604B、S12G128、MCF51QE128等。

6.1.2 安装步骤与许可证配置

安装步骤如下：

下载CodeWarrior安装包（通常为 .exe 或 .bin 格式）。
双击运行安装程序，选择安装路径（建议安装路径不含中文字符）。
选择目标处理器系列，如PowerPC或ColdFire。
安装完成后，启动CodeWarrior，进入许可证配置界面。
输入许可证密钥（License Key），或选择试用模式（通常为30天）。

提示：部分旧版本CodeWarrior需要安装FlexNet许可证服务，安装后需确保 lmgrd.exe 服务正常运行。

6.2 工程创建与编译设置

6.2.1 新建工程与目标处理器选择

创建新工程的步骤如下：

打开CodeWarrior IDE。
点击 File > New > Project 。
在弹出的对话框中选择目标处理器（如MPC5554）。
选择工程类型： C Project 或 C++ Project 。
设置工程名称和保存路径。
配置启动代码（Startup Code）和链接脚本（Linker Script）。

工程创建后，会自动生成 main.c 、 startup.asm 、 linker.prm 等基础文件。

6.2.2 编译器与链接脚本配置

编译器设置包括：

优化等级 ： -O0 （无优化）、 -O1 （基本优化）、 -O2 （高性能优化）
调试信息 ：启用 -g 选项可生成调试符号
宏定义 ：可在 Project > Settings > C Compiler > Preprocessor 中添加宏定义

链接脚本示例（ linker.prm ）：

MEMORY {
    FLASH : ORIGIN = 0x00000000, LENGTH = 512K
    RAM   : ORIGIN = 0x40000000, LENGTH = 64K
}

SECTIONS {
    .text : {
        *(.text)
    } > FLASH
    .data : {
        *(.data)
    } > RAM
}

该脚本定义了程序的内存映射结构，确保代码和数据被正确加载到目标内存区域。

6.3 调试与仿真功能使用

6.3.1 连接目标设备与调试器配置

调试器通常使用Freescale的Cyclone调试器或PEMicro接口。配置步骤如下：

将调试器连接到目标板（如MPC5554评估板）。
在CodeWarrior中点击 Run > Debug Configurations 。
新建一个调试配置，选择对应的调试器（如PEMicro USB Multilink）。
设置目标处理器型号和通信速率（如JTAG频率为10MHz）。
应用并启动调试会话。

成功连接后，IDE会显示目标设备的CPU寄存器状态、内存映射等信息。

6.3.2 单步调试与内存查看技巧

常用调试技巧包括：

单步执行 ：使用F5键逐行执行代码，观察变量变化。
断点设置 ：在代码行号左侧点击设置断点，调试时程序将在该位置暂停。
内存查看 ：在 Memory 视图中输入地址（如 0x40000000 ）查看内存内容。
寄存器监控 ：打开 Registers 视图，实时监控CPU寄存器状态。

示例：在 main() 函数中设置断点，查看 r3 寄存器值是否为预期值。

6.4 项目管理与版本控制

6.4.1 工程导入与导出策略

导入已有工程：

点击 File > Import > Existing Projects into Workspace 。
选择工程所在的文件夹。
勾选“Copy projects into workspace”以保留原始路径。

导出工程：

右键点击项目，选择 Export > General > Project Archive File 。
选择保存路径与文件名（ .zip 格式）。
导出后可在其他机器上导入使用。

6.4.2 与Git等版本控制工具集成

CodeWarrior支持与Git集成，操作步骤如下：

安装Eclipse EGit插件（适用于基于Eclipse的CodeWarrior版本）。
初始化Git仓库： Team > Share Project > Git 。
添加远程仓库地址，提交初始版本。
使用 Synchronize with Repository 同步代码变更。
创建分支、合并、解决冲突等均可通过IDE完成。

提示：为防止编译中间文件提交到Git，建议在 .gitignore 中加入 *.o , *.lst , Debug/ 等目录和文件。

本文还有配套的精品资源，点击获取

鲲鹏昇腾开发者社区是面向全社会开放的“联接全球计算开发者，聚合华为+生态”的社区，内容涵盖鲲鹏、昇腾资源，帮助开发者快速获取所需的知识、经验、软件、工具、算力，支撑开发者易学、好用、成功，成为核心开发者。

更多推荐

一天一个昇腾Skill小技巧：1小时完成Triton Vector算子开发

指标目标实际状态性能表现约 1.15x PyTorch✅ 达标精度验证通过100% 通过✅ 完成代码质量优秀优秀✅ 完成文档完整性完整完整✅ 完成开发效率提升：传统方式需要 2-3 天完成的算子开发，使用 Triton Skills 后缩短至 1 小时，且代码质量有保障。Triton Skills 通过模块化的技能体系，将昇腾 NPU 上 Triton 算子开发的最佳实践固化为一套可复用的工作流程

鲲鹏昇腾开发者社区

华为鲲鹏 920 CentOS7 无法启动完整修复实录

鲲鹏昇腾开发者社区

2026年中国中小企业AI营销基础设施调研报告：超算一体机市场格局与选型策略

因为当算力不再稀缺、模型不再神秘之后，真正决定企业AI营销成败的，从来不是看谁的GPU更多，而是看谁能真正帮助企业在本地安全地积累数据资产，谁能真正懂企业的业务逻辑，谁能陪伴企业走完整条AI转型之路。搭载自研玄武大模型（已通过工信部备案），通过"玄武大模型+奔腾OS+超算一体机"的软硬一体方案，解决跨设备兼容与AI部署门槛高的痛点。以神州鲲泰KunTai A989 I3、天翼云息壤智算一体机为代表
