Ascend C算子开发（进阶）笔记

type: Post
status: Published
date: 2026/08/12
slug: AscendC-Intermediate
summary: Ascend C算子开发（进阶）笔记，包含 AI Core 架构抽象；Ascend C 编程对象；Vector 算子开发流程；Add 算子实现与运行验证；Host 侧实现；Tiling 下发；固定 Shape 与动态 Shape 的 Tiling；Shape 推导；算子原型注册；算子开发工程；Kernel 直调工程；自定义算子工程；算子工程编译与部署；Ascend C 基础 API 与高阶 API；Tensor 高维切分参数；数据搬运、内存管理与任务同步；算子的多种调用方式；Kernel 直调；Ascend CL 调用算子；PyTorch 调用算子；非对齐数据处理；尾块处理；复杂 Tiling 实现；多数据类型算子实现
tags: Ascend, 学技术, 推荐, 文字, 机器学习
category: Ascend

@ZZHow(ZZHow1024)

参考课程：

【Ascend C算子开发（进阶）】

[https://www.hiascend.com/developer/courses/detail/1696414606799486977]

【Ascend C系列教程（中级）】

[https://www.bilibili.com/video/BV16T421r7cX]

1-一个Add算子的前世今生

1-1 AI Core 架构抽象回顾

AI Core 的逻辑组成

• AI Core 是昇腾 AI 处理器中的主要计算核心。进行 Ascend C 算子开发时，可以把 AI Core 抽象为三类核心资源：
  • 计算单元：负责实际运算。
    • Scalar：标量计算与控制相关处理。
    • Vector：向量计算，适合逐元素、向量类操作。
    • Cube：矩阵/块矩阵类计算。
  • 存储单元：包括片上 Local Memory，用于保存当前 AI Core 正在处理的数据。
  • 搬运单元：在 Global Memory 与 Local Memory，以及不同逻辑存储位置之间搬运数据。
• AI Core 的向量计算采用 SIMD 思想：一条指令可以并行处理一组数据，因此算子实现时需要特别关注数据块大小、对齐方式、并行切分和流水调度。

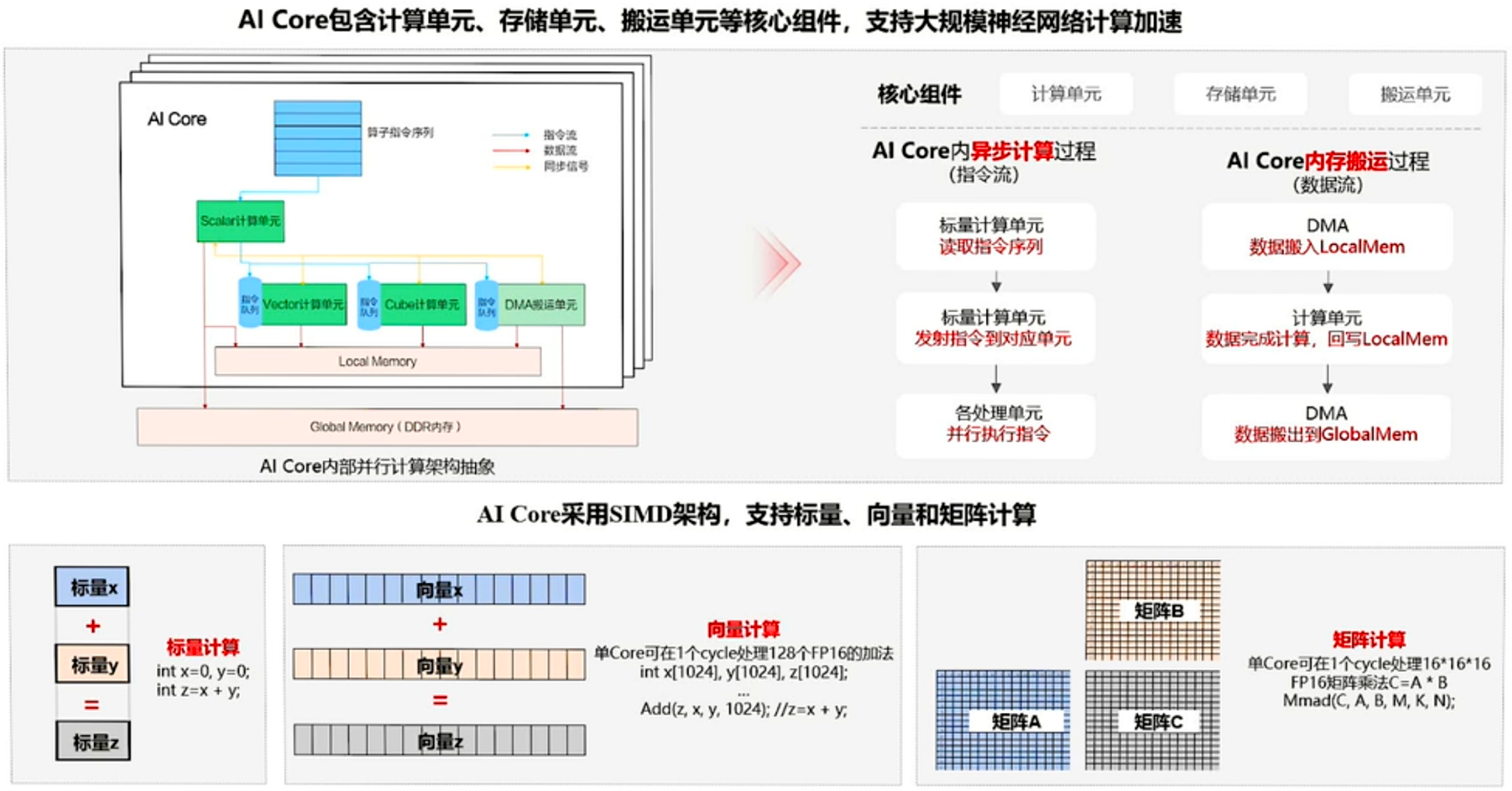

AI Core 逻辑架构抽象

外部存储与内部存储

• Ascend C 中常用两类 Tensor 对象来表达数据所在的位置：

  对象	所在位置	作用
  GlobalTensor	Global Memory	表示外部存储中的全局数据，通常与核函数传入的 GM 地址关联
  LocalTensor	Local Memory	表示 AI Core 片上内存中的局部数据，供计算 API 直接使用

• 典型处理流程是：

  Global Memory
      │
      │ DataCopy
      ▼
  Local Memory
      │
      │ Vector / Cube / Scalar Compute
      ▼
  Local Memory
      │
      │ DataCopy
      ▼
  Global Memory


• 因此，很多 Ascend C 算子的核心都可以归纳成三个阶段：CopyIn → Compute → CopyOut。

GlobalTensor

• GlobalTensor 用于描述 Global Memory 上的数据。通常先用核函数参数获得全局内存地址，再把该地址绑定到 GlobalTensor。

• 概念上可以理解为：

  GlobalTensor<T> xGm;
  xGm.SetGlobalBuffer(...);


• 之后可以通过下标或切片方式确定当前核需要处理的全局数据范围。

LocalTensor

• LocalTensor 用于描述 Local Memory 上的数据。Vector 等计算 API 的输入、输出通常是 LocalTensor。
• LocalTensor 可以进行偏移访问，例如从一个较大的局部 Tensor 中取得某一段数据。算子内部通常不会手工管理裸地址，而是通过 TPipe、TQue 和 LocalTensor 完成片上内存的申请、复用和释放。

逻辑位置 QuePosition

• Ascend C 使用逻辑存储位置表达不同流水阶段中的数据位置。不同逻辑位置对应不同的硬件访问通路，开发者主要通过 Queue 管理它们之间的数据流转。

• 常见位置包括：

  QuePosition	典型用途
  VECIN	Vector 计算输入
  VECCALC	Vector 中间计算数据
  VECOUT	Vector 计算输出
  A1、A2、B1、B2	Cube / 矩阵计算相关输入与中间位置
  CO1、CO2	Cube / 矩阵计算相关输出位置

• 使用这些逻辑位置时，不需要直接理解底层物理存储结构，但需要明确：数据处于哪个流水阶段、后续由哪个计算单元消费。

1-2 Ascend C 的编程对象

AI Core 内部并行计算的抽象

• Ascend C 算子最终运行在 AI Core 上。一个 AI 处理器中存在多个 AI Core，多核之间通过 SPMD 模型并行执行同一份核函数代码，只是不同核处理的数据区间不同。
• 单个 AI Core 内又包含计算、存储和搬运资源，因此 Ascend C 编程同时需要处理两层并行：
  • 核间并行：多个 AI Core 分担不同数据。
  • 核内并行：数据搬入、计算、搬出尽可能通过流水重叠执行。

SPMD 模型

• Ascend C 采用 **SPMD（Single Program Multiple Data）**编程模型：

  • 多个 AI Core 执行同一份核函数代码。
  • 每个核通过不同的 block_idx 区分自己的任务。
  • 核函数中可通过 GetBlockIdx() 获取当前核的逻辑 ID。
  • Host/Tiling 决定使用多少个核以及每个核处理多少数据。

• 可以把不同 AI Core 理解为执行同一个程序的多个“工作实例”：

  AI Core 0 ── 处理数据分片 0
  AI Core 1 ── 处理数据分片 1
  AI Core 2 ── 处理数据分片 2
  ...
  AI Core N ── 处理数据分片 N


Pipe 与 Queue

• 在核内，Ascend C 把数据处理流程拆成多个流水任务（Stage），使用：
  • TPipe：管理任务间使用的片上内存。
  • TQue：负责不同 Stage 之间的数据传递和同步。
  • AllocTensor() / FreeTensor()：从 Queue 对应的缓冲区申请、释放 LocalTensor。
  • EnQue() / DeQue()：将 Tensor 放入/取出 Queue。
• 这套机制的重点不是“保存一个容器”，而是建立 数据依赖 + 内存复用 + 流水同步。

1-3 Vector 算子开发流程——以 Add 为例

算子分析

• Add 是典型的逐元素 Vector 算子：

$$z=x+y$$

• 示例约定：

  项目	内容
  输入	x、y
  输出	z
  Shape	(8, 2048)
  数据类型	half
  Format	ND
  核函数名称	add_custom

• 实现时需要明确三类接口：

  • 数据搬入：使用 DataCopy 等接口将输入从 Global Memory 搬入 Local Memory。
  • 计算：使用 Add 等 Vector API 完成逐元素加法。
  • 数据搬出：将计算结果从 Local Memory 搬回 Global Memory。

开发流程

• Vector 算子开发可概括为：

  算子分析
     ↓
  定义核函数入口
     ↓
  实现核函数内部逻辑
     ├─ CopyIn
     ├─ Compute
     └─ CopyOut
     ↓
  运行验证


核函数定义

• Ascend C 核函数使用 __global__ 和 __aicore__ 等限定符，设备侧代码直接在 AI Core 上执行。

• 典型形式：

  extern "C" __global__ __aicore__
  void add_custom(GM_ADDR x, GM_ADDR y, GM_ADDR z, ...)
  {
      KernelAdd op;
      op.Init(...);
      op.Process();
  }


• 核函数入口本身通常保持简洁：

  • 创建算子实现类。
  • 调用 Init() 完成地址绑定、切分参数计算和 Queue 初始化。
  • 调用 Process() 执行流水。

流水任务设计

• Vector 算子通常把一次完整处理拆为三个 Stage：

  1. CopyIn：Global Memory → Local Memory。
  2. Compute：Local Memory 中完成 Vector 计算。
  3. CopyOut：Local Memory → Global Memory。

• 当一份输入被切成多个 Progress 后，不同 Progress 可以处于不同 Stage，从而形成流水并行。例如：

  时刻 1：CopyIn(P0)
  时刻 2：Compute(P0) + CopyIn(P1)
  时刻 3：CopyOut(P0) + Compute(P1) + CopyIn(P2)
  ...


• 这使搬运单元和计算单元不必长期互相等待。

算子类的典型结构

class KernelAdd {
public:
    __aicore__ inline KernelAdd() {}
    __aicore__ inline void Init(...);
    __aicore__ inline void Process();

private:
    __aicore__ inline void CopyIn(int32_t progress);
    __aicore__ inline void Compute(int32_t progress);
    __aicore__ inline void CopyOut(int32_t progress);

private:
    TPipe pipe;
    TQue<QuePosition::VECIN,  BUFFER_NUM> inQueueX;
    TQue<QuePosition::VECIN,  BUFFER_NUM> inQueueY;
    TQue<QuePosition::VECOUT, BUFFER_NUM> outQueueZ;

    GlobalTensor<half> xGm;
    GlobalTensor<half> yGm;
    GlobalTensor<half> zGm;
};

• 这套结构的意义是把内存初始化、任务调度和三个流水阶段分离，后续修改切分策略或计算逻辑时更容易维护。

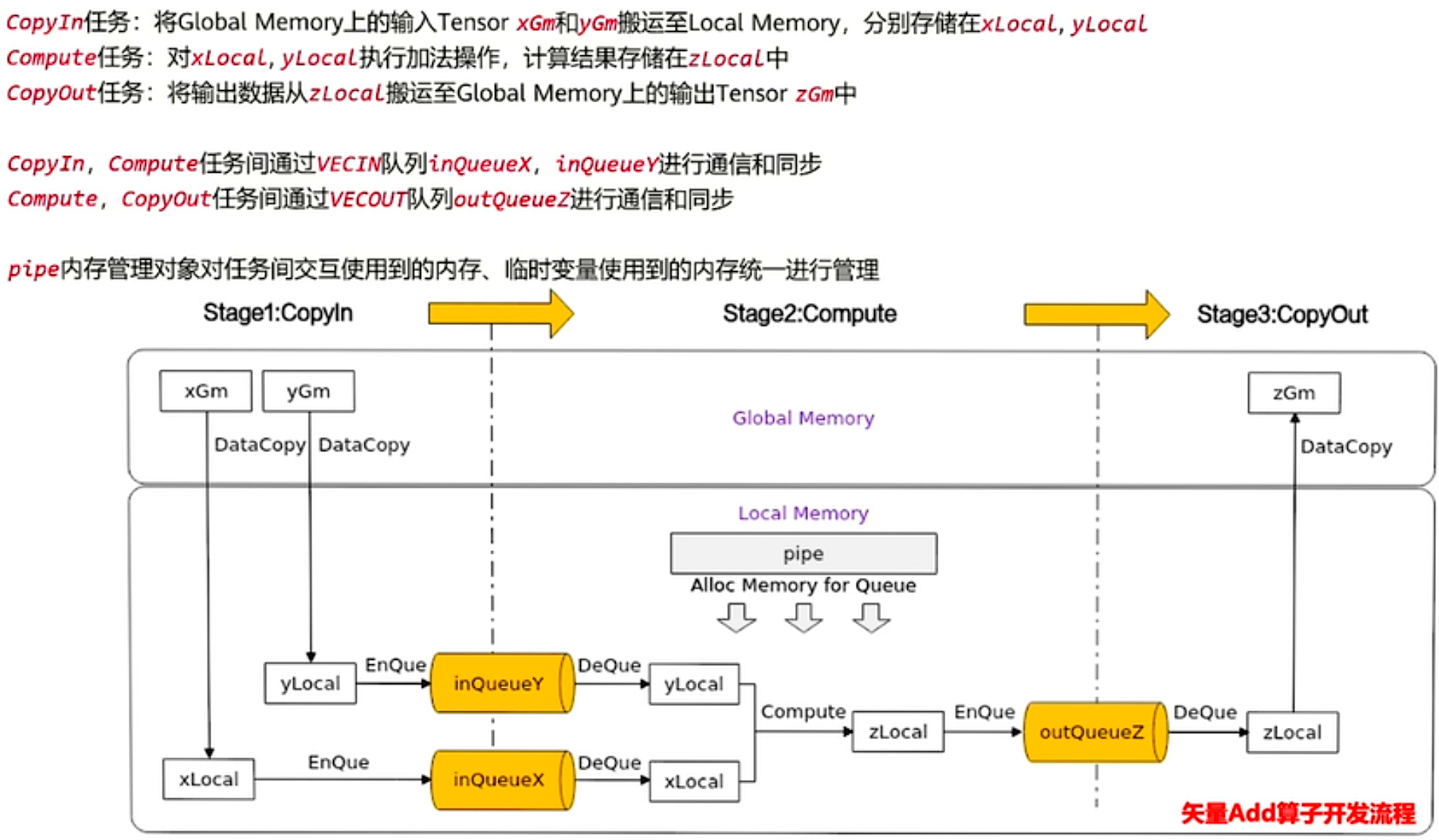

Vector 算子流水任务与数据通路

Init：完成多核切分与 Queue 初始化

• 对于固定 Shape，可以在代码中预先计算：

  • 总元素数 TOTAL_LENGTH。
  • 使用核数 BLOCK_DIM。
  • 单核处理元素数 BLOCK_LENGTH。
  • 单核内部 Tile 数 TILE_NUM。
  • 双缓冲数量 BUFFER_NUM = 2。
  • 单个 Tile 的元素数 TILE_LENGTH。

• block_idx 决定当前核在 Global Memory 中的起始偏移：

  当前核起始位置 = block_idx × BLOCK_LENGTH


• 之后用 SetGlobalBuffer() 绑定当前核对应的 x/y/z 数据区间，并用 pipe.InitBuffer() 为 Queue 分配 Local Memory。

Process：循环执行流水任务

• Process() 通常按 Progress 循环：

  for (int32_t i = 0; i < loopCount; ++i) {
      CopyIn(i);
      Compute(i);
      CopyOut(i);
  }


• 三个函数通过 Queue 建立数据依赖。

CopyIn

• 典型过程：
  • AllocTensor() 获得 LocalTensor。
  • DataCopy() 把当前 Tile 从 GlobalTensor 搬入 LocalTensor。
  • EnQue() 把数据放入输入 Queue。

Compute

• 典型过程：
  • 从输入 Queue DeQue() 取出 xLocal、yLocal。
  • 从输出 Queue AllocTensor() 获得 zLocal。
  • 调用 Add(zLocal, xLocal, yLocal, count)。
  • 将 zLocal EnQue() 到输出 Queue。
  • 释放已经消费完的输入 LocalTensor。

CopyOut

• 典型过程：
  • 从输出 Queue DeQue() 取得 zLocal。
  • DataCopy() 将结果写回 Global Memory。
  • FreeTensor() 释放输出 LocalTensor。

Double Buffer 机制

• Double Buffer 的核心是为流水阶段准备两组可交替使用的缓冲区。
• 没有 Double Buffer 时，一块 Local Memory 同时只能被一个阶段占用，CopyIn、Compute、CopyOut 容易互相等待。
• 采用双缓冲后：
  • 当前 Tile 正在 Compute 时，可以为下一个 Tile 执行 CopyIn。
  • 当前 Tile 正在 CopyOut 时，另一个 Tile 可以继续 Compute。
  • 通过两个 Buffer 在不同 Stage 间轮换，降低硬件单元的空闲时间。
• 关键理解：Double Buffer 不是把数据“多算一遍”，而是用额外一份片上缓冲换取更高的流水并行度。

1-4 运行验证

• 一个完整的 Add Kernel 验证通常包括：
  • 生成输入数据。
  • 分配输入、输出内存。
  • 调用核函数。
  • 将结果写出。
  • 用 CPU/NumPy 等参考实现计算 Golden 结果。
  • 比较设备结果和 Golden 结果。
• Kernel 直调示例既可以运行 CPU 仿真，也可以运行 NPU。CPU 模式便于通过普通 C/C++ 调试方式定位逻辑问题；NPU 模式用于验证真实设备上的执行结果和性能行为。

2-Host侧实现

2-1 Host 侧实现概述

Host 与 Device

• 在典型昇腾算子运行环境中：
  • Host：与 Device 相连的 x86/ARM 服务器，负责应用程序、运行时管理和 Host 侧算子逻辑。
  • Device：安装昇腾 AI 处理器的设备，通过 PCIe 等接口与 Host 连接，提供 NPU 计算能力。
• Kernel 负责 Device 侧计算，而标准自定义算子还需要 Host 侧逻辑描述“怎么切、输出是什么、算子是什么”。

Host 侧三部分核心实现

• Host 侧主要包括：
  1. Tiling 实现：根据输入 Shape、数据类型和硬件资源计算切分参数。
  2. Shape 推导：根据输入 Tensor 描述和算子属性推导输出 Tensor 描述。
  3. 算子原型注册：定义输入、输出、数据类型、Format，并把 Tiling、Shape 推导等函数注册到算子。
• 可以把三者理解为：
  • 算子原型注册：这个算子“是什么”。
  • Shape 推导：输出“长什么样”。
  • Tiling：运行时“怎么切、怎么并行”。

2-2 Tiling 下发

为什么需要 Tiling

• Local Memory 容量有限，通常无法一次放下算子的全部输入、输出数据。因此要把大 Tensor 切成多个较小的数据块，再分给多个核、多个 Tile 处理。
• Tiling 的目标是确定：
• 使用多少个 AI Core。
  • 每个核处理多少数据。
  • 每个核内部再切成多少 Tile。
  • 单个 Tile 的大小。
  • 尾块如何处理。
  • 需要多少额外 Workspace。
• Tiling 通常在 Host CPU 上执行，因为它主要进行 Shape、长度和硬件资源相关的标量计算，不适合占用 AI Core。

Tiling 结构体

• Tiling 结果需要从 Host 传到 Kernel，因此需要一种双方都能理解的数据结构。

• 简单 Add 示例可以只包含：

  struct AddCustomTilingData {
      uint32_t totalLength;
      uint32_t tileNum;
  };


• 标准自定义算子工程中通常通过 Tiling 宏定义数据字段，例如：

  BEGIN_TILING_DATA_DEF(AddCustomTilingData)
      TILING_DATA_FIELD_DEF(uint32_t, totalLength);
      TILING_DATA_FIELD_DEF(uint32_t, tileNum);
  END_TILING_DATA_DEF;


• Host 侧实例化并填充该结构，随后写入 Tiling Buffer；Kernel 侧读取同一份数据。

Tiling 函数的工作流程

• Tiling 函数一般完成以下工作：
  1. 从 TilingContext 获取输入 Tensor 的 Shape 等信息。
  2. 计算总元素数。
  3. 决定 blockDim，即启用多少个 AI Core。
  4. 计算单核数据量、Tile 数和 Tile 大小。
  5. 设置 Workspace 大小（如果算子需要）。
  6. 把 TilingData 写入运行时提供的 Tiling Buffer。
  7. 设置实际 TilingData 长度并返回成功。

Kernel 侧读取 Tiling 信息

• 标准核函数通常把 Tiling 信息放在参数列表尾部，例如：

  extern "C" __global__ __aicore__
  void add_custom(
      GM_ADDR x,
      GM_ADDR y,
      GM_ADDR z,
      GM_ADDR workspace,
      GM_ADDR tiling)
  {
      GET_TILING_DATA(tilingData, tiling);

      KernelAdd op;
      op.Init(x, y, z, tilingData.totalLength, tilingData.tileNum);
      op.Process();
  }


• 易错点：标准工程中参数顺序通常按输入、输出、Workspace、Tiling 排列，不要随意调整。

固定 Shape 与动态 Shape

• 固定 Shape 时，很多切分参数可以编译期写成常量；动态 Shape 时，这些值必须由 Host 在运行时计算并下发。

对比项	固定 Shape	动态 Shape
输入 Shape	编译前已确定	运行时变化
切分参数	可写为静态常量	需要由 Tiling 计算
Kernel 中的数据长度	常量	成员变量 / TilingData
灵活性	低	高
Host 工作量	较少	较多
调优空间	针对固定输入优化	需要兼顾多种 Shape

• 动态 Shape 改造的核心可以概括成：静态常量 → 由 Tiling 下发的成员变量
• 例如原来 Kernel 中写死的 BLOCK_LENGTH、TILE_NUM，动态 Shape 下应从 tilingData 得到。

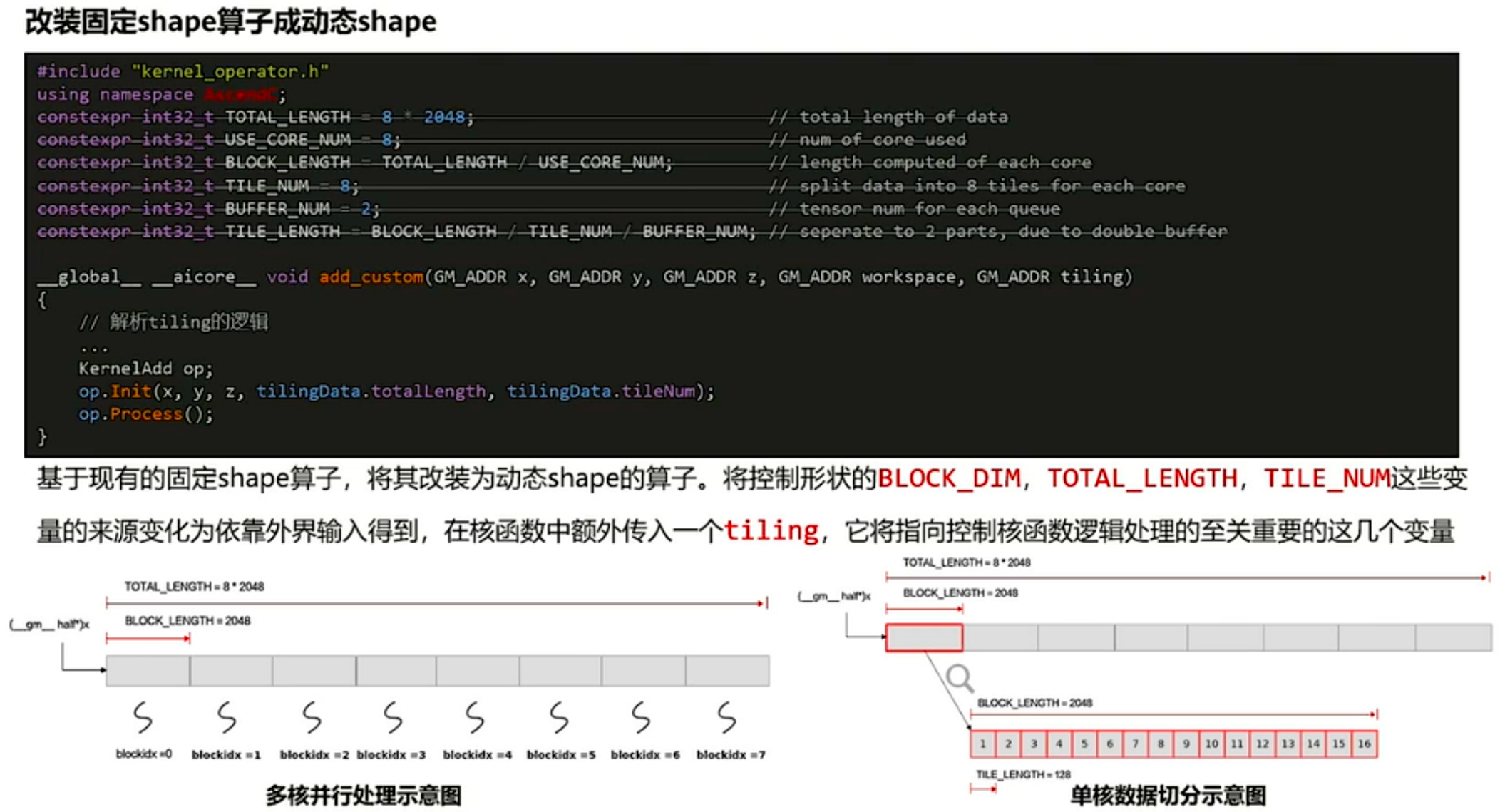

动态 Shape 的 Tiling 切分示意

固定 Shape 与动态 Shape 工程文件差异

文件	主要职责	固定 Shape	动态 Shape
main.cpp	Host 测试程序、内存申请、任务下发	读取固定输入即可	需要准备并下发 Tiling 信息
add_custom.cpp	Ascend C Kernel 实现	Shape 参数常量化	从 Tiling 获取切分参数
add_custom.py	输入和 Golden 数据生成	生成固定 Shape 数据	同时生成对应 Tiling 数据/动态输入
CMakeLists.txt	工程编译配置	基本不变	基本不变
data_utils.h	Host 数据读写等辅助能力	基本不变	基本不变
run.sh	一键运行脚本	基本不变	基本不变
add_custom_tiling.h	Tiling 数据结构	可以不涉及	定义/解析 Tiling 数据

2-3 Shape 推导

Shape 推导的意义

• 神经网络可以看作一个有向无环计算图，每一个结点都是一个算子。当前算子的输出通常又会作为后续算子的输入，因此运行前需要尽可能确定每个输出 Tensor 的描述信息。
• Shape 推导根据：
  • 输入 Tensor 的 Shape。
  • 输入 Tensor 的数据类型、Format。
  • 算子属性。
  • 算子的数学语义。
• 推导输出 Tensor 的 Shape 等信息。

Shape 推导的作用

1. 参数校验：尽早发现输入不满足算子约束的问题。
2. 输出描述推导：确定输出 Shape、dtype、Format 等信息。
3. 静态内存规划：计算图构建阶段即可为已知 Tensor 分配内存，减少运行时动态分配开销。

• 对于逐元素 Add，如果输入 x、y Shape 已经满足广播/匹配要求，最简单场景下输出 Shape 与输入 Shape 相同。

• 概念代码：

  static ge::graphStatus InferShape(gert::InferShapeContext* context)
  {
      const gert::Shape* xShape = context->GetInputShape(0);
      gert::Shape* zShape = context->GetOutputShape(0);
      *zShape = *xShape;
      return ge::GRAPH_SUCCESS;
  }


2-4 原型注册

• 算子原型注册用于完整描述算子的“接口契约”，主要包括：

  • 算子名称。
  • 输入名称与数量。
  • 输出名称与数量。
  • 参数是否必选。
  • 支持的数据类型。
  • 支持的 Format。
  • Shape 推导函数。
  • Tiling 函数。
  • 对应的 AI Core / SoC 配置。

• Add 示例可抽象为：

  OpType: Add
  Inputs:
    x: required, float16, ND
    y: required, float16, ND
  Output:
    z: required, float16, ND
  Host Functions:
    InferShape
    Tiling
  AI Core Config:
    对应目标 SoC


• Host 侧原型、Shape 推导与 Tiling 最终在同一个算子定义中关联起来，使框架能够完成算子发现、校验、编译与运行。

3-算子开发工程

3-1 算子开发工程概述

• Kernel 和 Host 都写完后，还需要解决四个工程问题：
  • 怎样组织代码和目录？
  • 怎样编译 Kernel 与 Host？
  • 怎样生成可安装的算子包？
  • 怎样部署到运行环境？
• Ascend C 提供两种典型开发工程。

Kernel 直调工程：快速流程

• 适合：
  • 学习 Ascend C Kernel。
  • 快速验证算法逻辑。
  • 调试 Kernel。
  • 不希望先编写完整 Host 侧标准算子工程。
• 特点：
  • 文件少。
  • 开发周期短。
  • Kernel 开发完成后可以直接写 Host 测试程序调用。
  • Tiling 可以简单处理，不依赖完整 CANN 标准算子注册流程。

自定义算子工程：标准流程

• 适合：
  • 正式开发可部署算子。
  • 需要框架调用。
  • 需要 Host 侧原型注册、Shape 推导、Tiling。
  • 需要生成算子安装包。
  • 后续需要通过 AscendCL、PyTorch Adapter 等方式调用。
• 特点：
  • 工程文件更多。
  • 开发流程更完整。
  • 可以通过工程脚本统一完成编译、打包和部署。

3-2 快速流程——Kernel 直调工程

Kernel 直调的核心思想

• Kernel 直调就是：Kernel 写完后，不先构建完整自定义算子包，而是直接写一个 Host 测试程序调用核函数。

• 最简工程只需要：

  project/
  ├── cmake/
  ├── CMakeLists.txt
  ├── my_add.cpp      # Kernel 实现
  └── main.cpp        # 直接调用 Kernel 的测试程序


• 为了形成完整的自动验证流程，通常进一步加入：

  project/
  ├── cmake/
  │   ├── cpu_lib.cmake
  │   └── npu_lib.cmake
  ├── scripts/
  │   ├── gen_data.py
  │   └── verify_result.py
  ├── CMakeLists.txt
  ├── add_custom.cpp
  ├── data_utils.h
  ├── main.cpp
  └── run.sh


CPU 与 NPU 两种验证路径

• Kernel 直调支持两类运行方式：
  • CPU 调测：使用 CPU 仿真相关接口，例如 ICPU_RUN_KF，适合快速调试逻辑。
  • NPU 调测：使用核函数调用语法或 AscendCL Runtime API，在真实 NPU 上执行。
• CPU 调测可以使用常规 C/C++ 手段，例如：
  • gdb
  • printf
  • std::cout
• NPU 调测更关注：
  • printf
  • DumpTensor
  • 真实硬件行为与执行结果

run.sh 的典型流程

生成输入与 Golden 数据
        ↓
CMake 配置 CPU/NPU 构建
        ↓
编译 Kernel 与测试程序
        ↓
运行测试程序
        ↓
生成输出数据
        ↓
verify_result.py 对比 Golden

• Kernel 直调的价值在于减少工程噪声，让开发者先集中验证 Kernel 本身。

3-3 标准流程——自定义算子工程

标准流程与快速流程对比

项目	快速开发模式	标准开发模式
代码文件	少	多
开发周期	短	长
Host 侧实现	简化	完整：原型、Shape、Tiling 等
调用方式	Kernel 直调	单算子 API / 模型 / 框架调用
适用阶段	学习、验证、快速调试	正式集成、部署和发布
推荐顺序	先	后

Add 算子分析

• Add 的数学表达式：

  $$z=x+y$$

• 实现时需要明确：

  • 输入：x、y。
  • 输出：z。
  • 示例 dtype：half。
  • 示例 Shape：(8, 2048)。
  • 示例 Format：ND。
  • 搬运 API：DataCopy。
  • 计算 API：Add。
  • 内部数据对象：LocalTensor。
  • 流水管理：Queue、EnQue、DeQue。

使用 msopgen 创建算子工程

• CANN 提供 msopgen 工具，可根据算子描述 JSON 自动生成标准工程骨架。
• 基本步骤：
  1. 编写算子描述 JSON。
  2. 使用 msopgen 生成工程。
  3. 在生成的 Kernel 目录中完成设备侧实现。
  4. 在 Host 目录中完成原型、Shape 推导和 Tiling。
  5. 编译并生成安装包。
• 算子描述 JSON 重点包含：
  • 算子名称。
  • 输入列表。
  • 输出列表。
  • Shape/Format 约束。
  • dtype 约束。

标准工程的主要目录

• 标准工程一般可以概括为：

  custom_op/
  ├── op_host/          # Host 侧：原型、Shape、Tiling
  ├── op_kernel/        # Ascend C Kernel
  ├── scripts/          # 辅助脚本
  ├── CMakeLists.txt
  ├── CMakePresets.json
  └── build.sh


• Kernel 与 Host 被分别编译，随后由工程脚本打包成自定义算子安装包。

Kernel 侧实现

• 标准工程中的 Kernel 仍然遵循：

  CopyIn → Compute → CopyOut


• 与快速工程的主要区别不是计算逻辑本身，而是：

  • 切分参数从 TilingData 获取。
  • Kernel 与 Host 原型建立正式关联。
  • 编译产物进入自定义算子包。

Host 侧 TilingData 定义

• 标准工程中可通过宏定义 TilingData：

  BEGIN_TILING_DATA_DEF(AddCustomTilingData)
      TILING_DATA_FIELD_DEF(uint32_t, totalLength);
      TILING_DATA_FIELD_DEF(uint32_t, tileNum);
  END_TILING_DATA_DEF;


• 随后注册 TilingData 类型，并由 Host 的 Tiling 函数填充。

工程编译

• 编译阶段主要完成：

  • Kernel 源码编译。
  • Host 源码编译。
  • Tiling / 原型相关代码编译。
  • 生成自定义算子安装包 .run。

• 常见 CMake 配置项包括：

  配置项	作用
  ASCEND_CANN_PACKAGE_PATH	指定 CANN 安装路径
  CMAKE_BUILD_TYPE	Release / Debug 等构建类型
  ENABLE_SOURCE_PACKAGE	是否生成源码相关包
  ENABLE_BINARY_PACKAGE	是否生成二进制相关包
  vendor_name	自定义算子厂商/包命名信息

• 工程通常通过 build.sh 完成构建，并在 build_out 等目录生成安装包。

算子包部署

• 编译完成后执行生成的 .run 安装包，将自定义算子部署到目标环境。
• 部署后的文件通常按功能分布到：
  • Host 配置与算子原型相关目录。
  • Kernel 二进制/源码相关目录。
  • Tiling、配置、版本等辅助目录。
• 这样运行时和框架才能发现并加载自定义算子。

4-API通用解读

4-1 Ascend C 编程 API 概述

Ascend C API 可以按抽象层次分为两类：

基础 API

• 基础 API 更贴近硬件能力，主要包括：
  • 计算 API。
  • 数据搬运 API。
  • 内存管理 API。
  • 任务同步 API。
• 基础 API 的输入输出通常围绕 GlobalTensor 与 LocalTensor 展开，灵活度高，适合自己设计数据通路和计算过程。

高阶 API

• 高阶 API 对常见复杂算法进行进一步封装，例如：
  • Matmul。
  • Softmax。
  • Sinh 等数学函数。
• 使用高阶 API 可以减少重复开发，但通常需要根据接口要求准备临时空间、参数对象或初始化流程。

4-2 基础 API

基础 API 四大类

API 类型	作用	常见接口
计算 API	在 Local Memory 上完成计算	Add 等 Vector API
数据搬运 API	在不同存储位置之间搬运数据	DataCopy
内存管理 API	管理 Local Memory / Queue 缓冲	InitBuffer、AllocTensor、FreeTensor
任务同步 API	管理流水任务的数据依赖	EnQue、DeQue

计算 API 的三种使用层次

整个 Tensor 参与计算

• 最简单的写法直接对整个 LocalTensor 计算，例如：

  Add(dstLocal, src0Local, src1Local, count);


• 适合连续数据和简单逐元素计算。

Tensor 前 N 个元素参与计算

• 当只需要处理当前 Tile 中的部分有效数据时，可以通过 count 控制实际元素数。

Tensor 高维切分计算

• 更复杂的 Vector API 可以通过以下参数控制多轮计算：
  • repeatTimes
  • repeatStride
  • blockStride
  • mask
• 它们用于表达跨 block、跨 repeat 的规则访问方式。

repeatTimes

• Vector 计算单元一次 Repeat 可处理若干连续 block。典型向量场景中：
  • 一个 block 为 32 Byte。
  • 一次 Repeat 可覆盖 8 个 block，即 256 Byte。
  • 数据超过一次 Repeat 的容量时，通过 repeatTimes 增加重复次数。
  • repeatTimes 的有效范围存在上限，设计 Tile 时要避免单次调用超过接口限制。
• 例如 16 个 block 的连续数据，可分成 2 次 Repeat 处理。

repeatStride

• repeatStride 描述相邻 Repeat 起始位置之间的地址跨度。
• 常见用途：
  • 连续计算：下一个 Repeat 紧接上一个 Repeat。
  • 间隔计算：不同 Repeat 之间存在空洞。
  • 重复计算：stride 为 0 时，可反复读取同一片数据。

blockStride

• blockStride 描述同一次 Repeat 内不同 block 之间的地址跨度。

• 因此要区分：

  blockStride  —— Repeat 内部不同 block 的跨度
  repeatStride —— 不同 Repeat 之间的跨度


Mask：连续模式

• Mask 决定一次向量指令中哪些元素真正参与计算。
• 连续模式直接指定前多少个元素有效：
  • 16 bit 数据单次可覆盖的元素数更多。
  • 32 bit 数据单次可覆盖的元素数相应减少。
• 适合“前 N 个元素有效”的场景。

Mask：逐 bit 模式

• 逐 bit Mask 用位图描述元素是否参与计算：

  bit = 1 → 对应元素参与计算
  bit = 0 → 对应元素不参与计算


• 适合非连续选取元素的场景。

• 理解重点：repeatTimes / repeatStride / blockStride / mask 共同描述一次 Vector API 如何在 Local Memory 中“走地址”。

数据搬运 API：DataCopy

• 常见搬运方向包括：

  • GM → Vector 输入区。
  • Vector 输出区 → GM。
  • GM → Cube 输入相关位置。
  • Cube 计算结果位置 → GM。
  • 不同片上逻辑位置之间的搬运。

• 对于最常见的连续数据：

  DataCopy(dstLocal, srcGlobal, count);


• 复杂二维/跨步搬运可以使用 DataCopyParams。

DataCopyParams

参数	含义
blockCount	连续搬运的数据块数量
blockLen	每个数据块的长度，通常以 32 Byte data block 为单位
srcStride	源侧相邻数据块之间需要跳过的间隔
dstStride	目的侧相邻数据块之间需要跳过的间隔

• 可以把二维搬运理解成：

  重复 blockCount 次：
      连续搬 blockLen
      源地址跳 srcStride
      目的地址跳 dstStride


内存管理 API

• TPipe 负责管理片上内存资源，TQue 表示某个流水阶段使用的 Queue。

• 典型流程：

  TPipe pipe;
  TQue<QuePosition::VECOUT, 2> que;

  pipe.InitBuffer(que, num, len);

  LocalTensor<half> tensor = que.AllocTensor<half>();
  // 使用 tensor
  que.FreeTensor(tensor);


EnQue / DeQue

• EnQue() 与 DeQue() 不只是普通容器操作，而是流水阶段间的同步机制。

// Producer
queue.EnQue(tensor);

// Consumer
LocalTensor<half> tensor = queue.DeQue<half>();

• Producer 把准备好的 Tensor 放入 Queue，Consumer 在数据可用后取出，从而维持 Stage 之间正确的数据依赖关系。

4-3 高阶 API

高阶 API 的价值

• 高阶 API 封装了常见算法的复杂实现。以 Matmul 为例，开发者通常只需要：
  1. 创建 Matmul 对象。
  2. 初始化。
  3. 设置左矩阵 A。
  4. 设置右矩阵 B 和 Bias 等参数。
  5. 执行矩阵乘。
  6. 结束计算。
• 相比手工组织 Cube 指令、搬运和同步，高阶 API 可以显著减少代码量。

高阶 API 的临时空间

• 部分高阶 API 需要额外临时空间。例如 Sinh 接口可能需要 sharedTmpBuffer 保存中间结果。

• 接口一般提供两种使用方式：

  • 开发者显式传入临时空间。
  • 使用无需显式临时空间参数的重载，由接口内部处理。

• 为了更好控制片上内存，Host 可以先计算高阶 API 所需临时空间的最小值和最大值，再把选择结果作为 Tiling 参数下发。

• 概念流程：

  Host：根据 Shape / dtype 查询临时空间范围
            ↓
  选择合适的 sharedTmpBuffer 大小
            ↓
  写入 TilingData
            ↓
  Kernel：按 TilingData 申请 Local Memory
            ↓
  调用高阶 API


• 在允许范围内增大临时空间，有时可以带来更好的计算性能，但也会占用更多片上内存，因此需要在性能与内存之间权衡。

5-算子的多种调用方式

5-1 算子调用概述

两类工程对应两类调用体系

• 不同开发方式支持的调用路径不同。
  • Kernel 直调工程：重点是直接调用核函数，适合开发和快速验证。
  • 自定义算子工程：完成正式编译部署后，可以通过 AscendCL、模型执行或 PyTorch Adapter 等方式调用。

常见调用方式对比

工程	调用方式	运行硬件	典型用途	常见调试手段
Kernel 直调	ICPU_RUN_KF	CPU	CPU 仿真调试	gdb、printf、std::cout
Kernel 直调	<<<...>>> 核函数调用	NPU	快速 NPU 验证	printf、DumpTensor
Kernel 直调	Runtime Kernel Launch	NPU	通过运行时拉起 Kernel	printf、DumpTensor
自定义算子工程	单算子 API（aclnn）	NPU	应用直接调用单算子	printf、DumpTensor
自定义算子工程	aclopExecuteV2	NPU	单算子模型执行	printf、DumpTensor
自定义算子工程	PyTorch Adapter / op-plugin	NPU	PyTorch 框架调用	PyTorch 测试 + NPU 调试

• 推荐开发顺序：
  1. 先在 CPU 侧验证算法和基本逻辑。
  2. 再用 Kernel 直调在 NPU 上验证。
  3. 最后切换到正式工程和框架调用。

5-2 Kernel 直调

CPU 侧运行

• CPU 仿真模式的基本流程：

  1. 为输入、输出申请共享内存。
  2. 从文件读取输入数据。
  3. 通过 CPU Kernel 调用宏执行核函数。
  4. 把输出写入文件。
  5. 释放共享内存。

• 常见接口：

  接口	用途
  GmAlloc(size)	为 CPU 调测创建共享内存
  ICPU_RUN_KF(...)	在 CPU 仿真环境调用 Kernel
  GmFree(ptr)	释放共享内存

NPU 侧运行

• NPU 模式通常需要：
  1. 初始化 AscendCL。
  2. 设置 Device。
  3. 创建 Context / Stream。
  4. 申请 Host / Device 内存。
  5. 把输入从 Host 拷到 Device。
  6. 拉起 Kernel。
  7. 把输出从 Device 拷回 Host。
  8. 同步 Stream。
  9. 释放内存、Stream、Context、Device。
• 因为 Kernel 调用通常是异步的，所以读取结果前要确保对应 Stream 已经同步完成。

输入数据生成

• gen_data.py 通常负责：
  • 用 NumPy 随机生成 input_x、input_y。
  • 计算 golden = input_x + input_y。
  • 将输入与 Golden 结果写成 .bin 文件。
• 这样 Host 测试程序只负责读取二进制数据并执行 Kernel。

结果校验

• verify_result.py 读取：
  • NPU/CPU Kernel 实际输出。
  • Golden 输出。
• 再使用容差比较，判断结果是否通过。

Kernel 直调也可以使用 Tiling

• Kernel 直调并不意味着不能使用 Tiling。
• 与标准工程相比，Kernel 直调更自由：
  • Tiling 数据可以自己定义结构体。
  • 不一定要使用标准 Host 侧 Tiling 注册流程。
  • 调用 Kernel 前直接构造 Tiling 数据并传入即可。
  • Kernel 参数也不一定必须写成统一的 GM_ADDR tiling 形式，只要调用端和 Kernel 端保持一致。
• 因此它很适合先验证复杂切分逻辑，再迁移到标准工程。

5-3 通过 Ascend CL 调用算子

AscendCL 单算子调用的两种方式

• 完成标准自定义算子开发和部署后，可以使用 AscendCL 执行单算子。
• 主要有两种方式：
  1. 单算子 API 执行（aclnn）：直接调用生成的单算子 API。
  2. 单算子模型执行：先把算子描述编译成离线模型，再用 aclopExecuteV2 等接口执行。

两种方式的工程要求

项目	单算子 API 执行	单算子模型执行
Kernel 实现	必须	必须
原型注册	必须	必须
Shape 推导	可不依赖	必须
Tiling	必须	必须
算子源码编译	不作为主要路径	开启
算子二进制编译	开启	不作为主要路径

源码编译与二进制编译

二进制编译

• 会对 Kernel 实现进行编译，生成：
  • 算子描述信息。
  • 相关 JSON。
  • 算子二进制文件。
• 适合直接调用已经编译好的单算子二进制。

源码编译

• 保留 Kernel 源码，不预先把 Kernel 固化为最终二进制。模型转换阶段可由 ATC 等工具结合目标环境进行编译。
• 适合算子随模型一起转换、编译和加载的场景。

单算子 API（aclnn）调用

• 自定义算子二进制编译部署后，会生成相应的单算子 API。API 常采用两段式：

  aclnnStatus aclnnXxxGetWorkspaceSize(
      ...,
      uint64_t* workspaceSize,
      aclOpExecutor** executor);

  aclnnStatus aclnnXxx(
      void* workspace,
      uint64_t workspaceSize,
      aclOpExecutor* executor,
      aclrtStream stream);


第一阶段：GetWorkspaceSize

• 作用：
  • 校验参数。
  • 计算本次执行需要的 Workspace 大小。
  • 创建/返回执行器 executor。

第二阶段：执行接口

• 作用：

  • 根据 workspaceSize 准备 Device Workspace。
  • 传入 executor 和 Stream。
  • 异步执行算子。

• 典型调用顺序：

  创建输入/输出 Tensor
          ↓
  GetWorkspaceSize
          ↓
  按需申请 Workspace
          ↓
  aclnnXxx(..., stream)
          ↓
  SynchronizeStream


单算子 API 调用程序编译

• 调用程序需要在 CMake 中配置：
  • 自定义算子包的 include 目录。
  • 自定义算子包的 lib 目录。
  • AscendCL 相关 include/lib。
  • 自定义单算子 API 库。
  • 运行时依赖库。
• 最终生成调用程序后，即可直接调用安装好的自定义算子。

单算子模型执行

• 另一种方式是把算子先转成离线模型。

• 流程：

  准备单算子 JSON 描述
          ↓
  ATC 编译
          ↓
  生成 .om 离线模型
          ↓
  设置模型目录
          ↓
  调用 aclopExecuteV2
          ↓
  同步并读取结果


• 关键接口包括：

  aclopSetModelDir(...);
  aclopExecuteV2(...);


• JSON 描述需要明确：

  • 算子类型。
  • 输入名称。
  • 输入 Shape。
  • 输入 dtype。
  • 输入 Format。
  • 输出描述。

• ATC 的核心参数包括：

  • -singleop：单算子描述 JSON。
  • -output：输出模型目录/前缀。
  • -soc_version：目标 AI 处理器型号。

5-4 通过 PyTorch 调用算子

PyTorch 适配的总体思路

• PyTorch 在训练和推理中会调用大量算子。Ascend Extension for PyTorch 的 op-plugin 提供算子适配机制，把 PyTorch 算子映射到昇腾侧实现。
• 适配主要包含两部分：
  1. 算子注册分发：在 YAML 中描述算子定义和后端映射关系。
  2. 适配插件实现：编写 C++ 适配代码，在 PyTorch 接口与昇腾单算子 API 之间做参数转换和调用。

工程准备

• 示例工程通常包含：

  PYTORCHINVOCATION/
  ├── op_plugin_patch/
  │   ├── AddCustomKernelNpuApi.cpp
  │   └── op_plugin_functions.yaml
  ├── run_op_plugin.sh
  └── test_ops_custom.py


• C++ 适配层主要完成：

  • 接收 PyTorch Tensor。
  • 创建输出 Tensor。
  • 调用昇腾侧单算子 API。
  • 返回 PyTorch Tensor。

算子注册分发配置

• op_plugin_functions.yaml 用来描述：
  • 算子是否属于官方算子或自定义算子。
  • func：算子的函数签名，包括名称、输入和返回值。
  • impl_ns：指定后端实现所对应的命名空间/调用路径。
• 对于自定义算子，需要先在该配置中加入函数定义，再为其提供实际 C++ 实现。

op-plugin 编译部署

• 基本过程：

  1. 获取 op-plugin 源码。
  2. 合入自定义算子的 C++ 实现和 YAML 配置。
  3. 重新编译 op-plugin。
  4. 安装生成的 Python wheel 包。
  5. 在 PyTorch 中调用并验证。

• 示例安装流程可概括为：

  cd op-plugin
  bash ci/build.sh --python=<python_version>
  pip3 install dist/*.whl --force-reinstall


PyTorch 调用测试

• 测试脚本通常：

  1. 创建 CPU/PyTorch 参考输入。

  2. 把输入移动到 NPU。

  3. 调用注册后的自定义算子，例如：

     output = torch_npu.npu_add_custom(x_npu, y_npu)


  4. 把结果转回 CPU。

  5. 与参考结果比较。

• 完整链路因此是：

  PyTorch Python API
          ↓
  op-plugin 注册分发
          ↓
  C++ Adapter
          ↓
  aclnn 单算子 API
          ↓
  自定义 Ascend C Kernel


6-非对齐尾块处理

问题背景

• 前面的 Add 示例使用 (8, 2048) 的 half Tensor，可以比较自然地按多个 AI Core 平均切分，且每块数据容易满足 32 Byte 对齐。

• 如果输入变成：

  Shape = (1, 660)
  dtype = half
  使用 4 个 AI Core


  • 情况就不同了。

• half 占 2 Byte，因此真实输入数据大小为：

  660 × 2 Byte = 1320 Byte


• Ascend C 的很多数据搬运和向量计算要求按 32 Byte block 组织数据：

  1 block = 32 Byte = 16 个 half


• 1320 Byte 不是 32 Byte 的整数倍，需要向上对齐：

  ceil(1320 / 32) = 42 blocks
  42 × 32 Byte = 1344 Byte


• 即从元素角度看，相当于：

  42 × 16 = 672 个 half 的对齐空间


• 其中：

  • 660 个是真实数据。
  • 12 个只是对齐后的尾部空间，不应该作为有效输出参与最终语义。

多核切分：不能再简单平均

• 42 个 block 要分配给 4 个 AI Core：

  42 / 4 = 10 ... 2


• 因此可以采用：

  • 2 个“大核”：每核处理 11 block。
  • 2 个“小核”：每核处理 10 block。

• 即：

  11 + 11 + 10 + 10 = 42 blocks

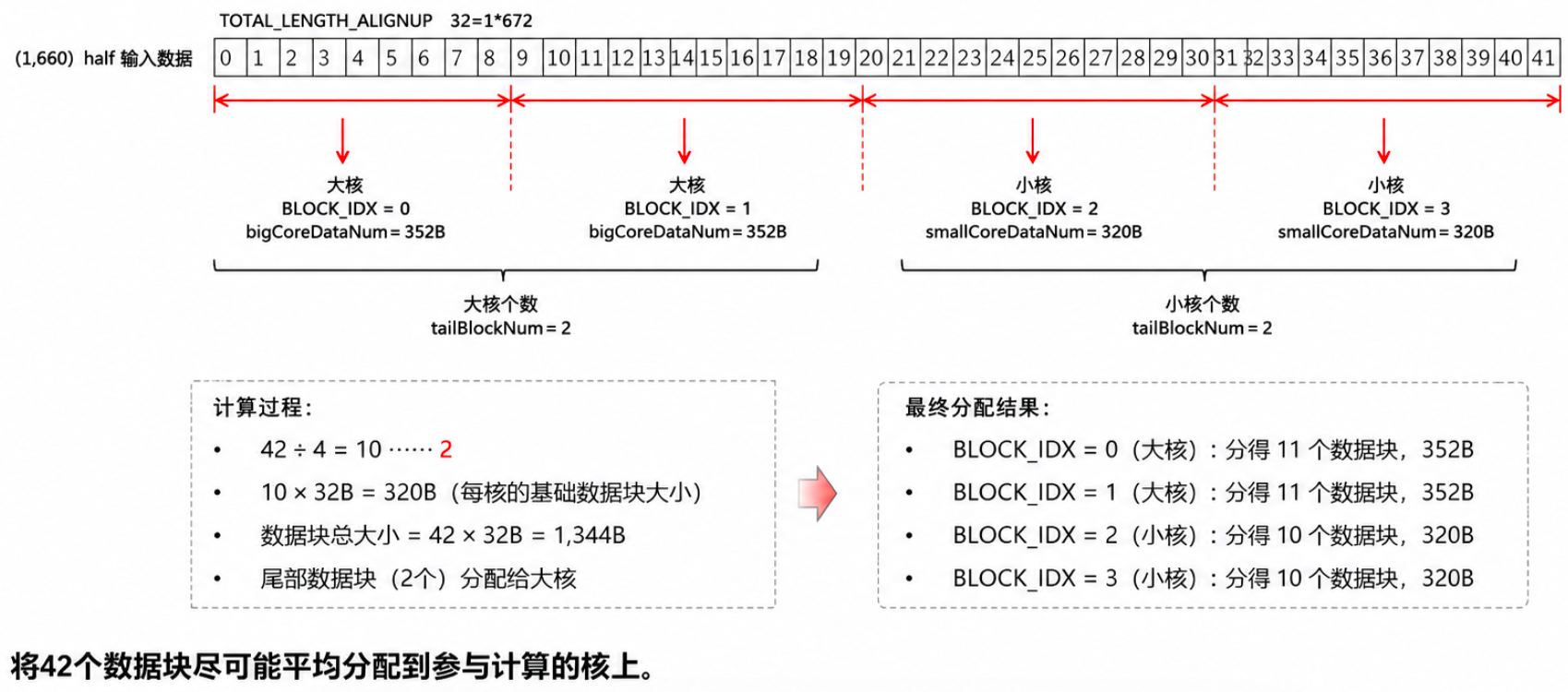

非对齐数据的多核切分

• 这意味着 Kernel 中不能再假定：

  每个 block_idx 的 blockLength 完全相同


• 而要根据 block_idx 判断当前属于大核还是小核，从 TilingData 中读取不同的数据长度。

单核内部还要受 UB 容量限制

• 即使已经把数据分到多个核，每个核一次能处理多少数据还受到 Local Memory / UB 大小限制。

• 因此需要再次把单核数据切成多个 Tile：

  全局 Tensor
     ↓ 多核切分
  Core0 / Core1 / Core2 / Core3
     ↓ 单核内按 UB 切分
  Tile0 / Tile1 / ... / TailTile


• 大多数 Tile 可以使用相同长度，最后一个 Tile 可能是尾块。

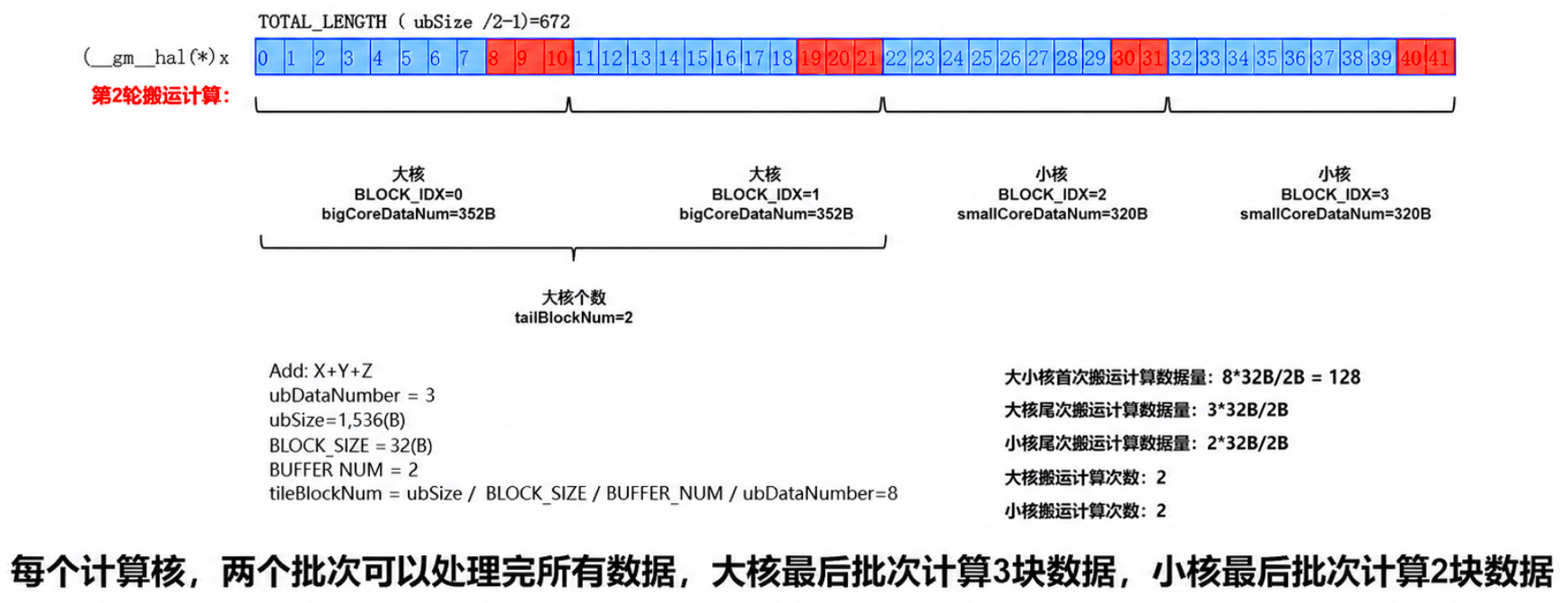

单核内按 UB 继续切分

复杂 TilingData 的设计

• 为了让 Kernel 正确处理“大核/小核 + 普通 Tile/尾 Tile”，Host 侧需要下发更多信息。

• 典型字段包括：

  字段	含义
  smallCoreDataNum	小核总处理数据量
  bigCoreDataNum	大核总处理数据量
  finalSmallTileNum	小核最后一个 Tile 的有效数据量/相关切分参数
  finalBigTileNum	大核最后一个 Tile 的有效数据量/相关切分参数
  tileDataNum	普通 Tile 的数据量
  smallTailDataNum	小核尾 Tile 的有效数据量
  bigTailDataNum	大核尾 Tile 的有效数据量
  tailBlockNum	尾部对齐处理所需 block 数等尾块信息

• 具体字段可以根据实现调整，核心目标是让 Kernel 能回答三个问题：

  1. 我这个核要处理多少数据？
  2. 我要循环多少个普通 Tile？
  3. 最后一个 Tile 到底有多少有效元素？

Host 侧复杂 Tiling 的计算思路

1. 获取 Shape 和 dtype

• Host 从 TilingContext 获取输入 Shape 和数据类型，计算：

  真实元素数
  真实字节数
  单元素字节数


2. 按 32 Byte 对齐

alignedBytes = AlignUp(realBytes, 32)
totalBlocks  = alignedBytes / 32

3. 根据核数分配 block

• 假设使用 coreNum 个核：

  baseBlocks = totalBlocks / coreNum
  remainder  = totalBlocks % coreNum


  • 前 remainder 个核多拿 1 block。
  • 其余核拿 baseBlocks 个 block。

• 由此得到大核和小核的处理长度。

4. 根据 UB 大小计算 Tile

• 再根据可用 UB 大小、双缓冲数量和 dtype 计算普通 Tile 能放多少元素。

  单 Tile 可用字节数
          ↓
  换算成元素数
          ↓
  保证满足 DataCopy / Vector API 对齐要求


5. 计算尾 Tile

• 分别计算大核和小核：

  完整 Tile 数
  最后一个 Tile 的实际数据量
  最后一个 Tile 对齐后的搬运量


• 这些值全部写入 TilingData 下发给 Kernel。

Kernel 侧处理逻辑

• Kernel 的 Init() 不再使用一套固定常量，而是：

  1. 读取 TilingData。
  2. 获取 block_idx。
  3. 判断当前是大核还是小核。
  4. 计算当前核的 GlobalTensor 起始偏移。
  5. 确定本核普通 Tile 数与尾 Tile 长度。
  6. 初始化 Queue/Buffer。

• 伪代码：

  if (GetBlockIdx() < bigCoreCount) {
      blockLength = bigCoreDataNum;
      tailLength  = bigTailDataNum;
  } else {
      blockLength = smallCoreDataNum;
      tailLength  = smallTailDataNum;
  }


• Process() 中普通 Tile 可以复用原来的 CopyIn → Compute → CopyOut 逻辑；最后一个 Tail Tile 则需要使用实际有效元素数处理。

为什么要区分“搬运长度”和“有效计算长度”

• 尾块处理最容易混淆的地方是：

  • 搬运可能需要满足 32 Byte 对齐。
  • 真实数学计算只应该覆盖有效元素。

• 例如真实只剩 4 个 half：

  有效数据 = 4 × 2 = 8 Byte


• 为了满足搬运要求，可能仍然需要按一个 32 Byte block 处理内存，但计算时应通过 count、Mask 或额外逻辑确保只有真实元素参与最终语义。

• 核心原则：对齐是硬件访问要求，不等于对齐补出来的数据也属于 Tensor 的有效数据。

多数据类型算子实现

• 复杂 Shape 处理完后，还需要考虑另一类通用性问题：同一个算子支持多种 dtype。

Host 侧注册多种 dtype

• 算子描述 JSON 和 Host 侧原型注册需要声明支持的数据类型。例如同一输入可能支持：
  • half
  • float
  • int32
  • int8
• 输入、输出的数据类型约束要保持一致或按算子语义明确转换关系。

Kernel 侧模板化

• Kernel 可通过模板类型统一实现：

  template <typename TYPE_X, typename TYPE_Y, typename TYPE_Z>
  class KernelAdd {
      // GlobalTensor<TYPE_X>
      // LocalTensor<TYPE_X>
      // ...
  };


• 这样可以复用大部分搬运、切分和流水代码。

计算 API 不支持当前 dtype 时怎么办

• 即使 Host 注册了某个 dtype，也不代表所使用的 Vector API 一定直接支持它。

• 例如某个 Add 基础 API 不直接支持当前 int8 输入时，可以采用：

  int8 输入
     ↓ Cast
  受支持的中间类型
     ↓ Add
  中间结果
     ↓ Cast / 必要的数值处理
  int8 输出


• 实现时可以使用 if constexpr 针对特定模板类型走专用分支：

  if constexpr (std::is_same_v<TYPE_X, int8_t>) {
      // Cast 到受支持类型
      // 执行 Add
      // 再 Cast 回目标类型
  } else {
      // 直接 Add
  }


• 因此，“算子支持某 dtype”需要同时满足两层条件：

  1. Host 原型允许该 dtype。
  2. Kernel 内部存在可执行的计算路径。

非对齐尾块处理的完整思路

• 最终可以把这一章归纳为一条通用切分链路：

  输入 Shape / dtype
          ↓
  计算真实字节数
          ↓
  按 32 Byte 对齐
          ↓
  按 AI Core 数量进行不均匀切分
          ↓
  区分大核 / 小核
          ↓
  每个核再按 UB 大小切 Tile
          ↓
  区分普通 Tile / Tail Tile
          ↓
  TilingData 下发全部参数
          ↓
  Kernel 根据 block_idx 选择参数
          ↓
  CopyIn → Compute → CopyOut
          ↓
  尾 Tile 只处理真实有效元素


• 这套方法不仅适用于 (1, 660) 的 Add，也适用于更一般的动态 Shape、非对齐输入和多数据类型 Vector 算子。
