背景概述

在大模型训练中，不同硬件平台（Ascend NPU 与 NVIDIA GPU）以及不同训练框架（MindSpore 与 Megatron-LM）之间的精度对齐是确保模型迁移正确性的关键环节。本文记录了在 Qwen3.5 系列模型（包括 dense 和 MoE 两种架构）上，实现 MindSpore pynative 动态图模式（Ascend NPU）与 Megatron-LM（NVIDIA GPU，TransformerEngine 后端）之间 bf16 精度对齐的完整过程。对齐覆盖了主损失（lm_loss）和 MTP 损失（mtp_loss），并涉及 GatedDeltaNet 线性注意力、门控 GQA 全注意力、Partial RoPE、SwiGLU、RMSNorm 等核心组件。

对齐结果概述

经过 1000 步训练验证，对齐结果如下（标准：首步 loss 相对误差 <0.5%，平均 <1%）：

模型	step1 lm 误差	step1 mtp 误差	均值 lm (排除 step2)	均值 mtp (排除 step2)
qwen35_dense (+MTP)	0.0005%	0.0004%	0.018%	0.015%
qwen35_moe (+MTP)	0.0021%	0.0031%	0.070%	0.049%

• step1 双 loss 达到逐位级对齐，验证了权重转换、路由逻辑和 MTP 机制的正确性。
• 1000 步中仅 step2 超过 0.5%（lm/mtp 同步出现，为 Adam 优化器首步瞬态，step3 即恢复，详见后文分析）。

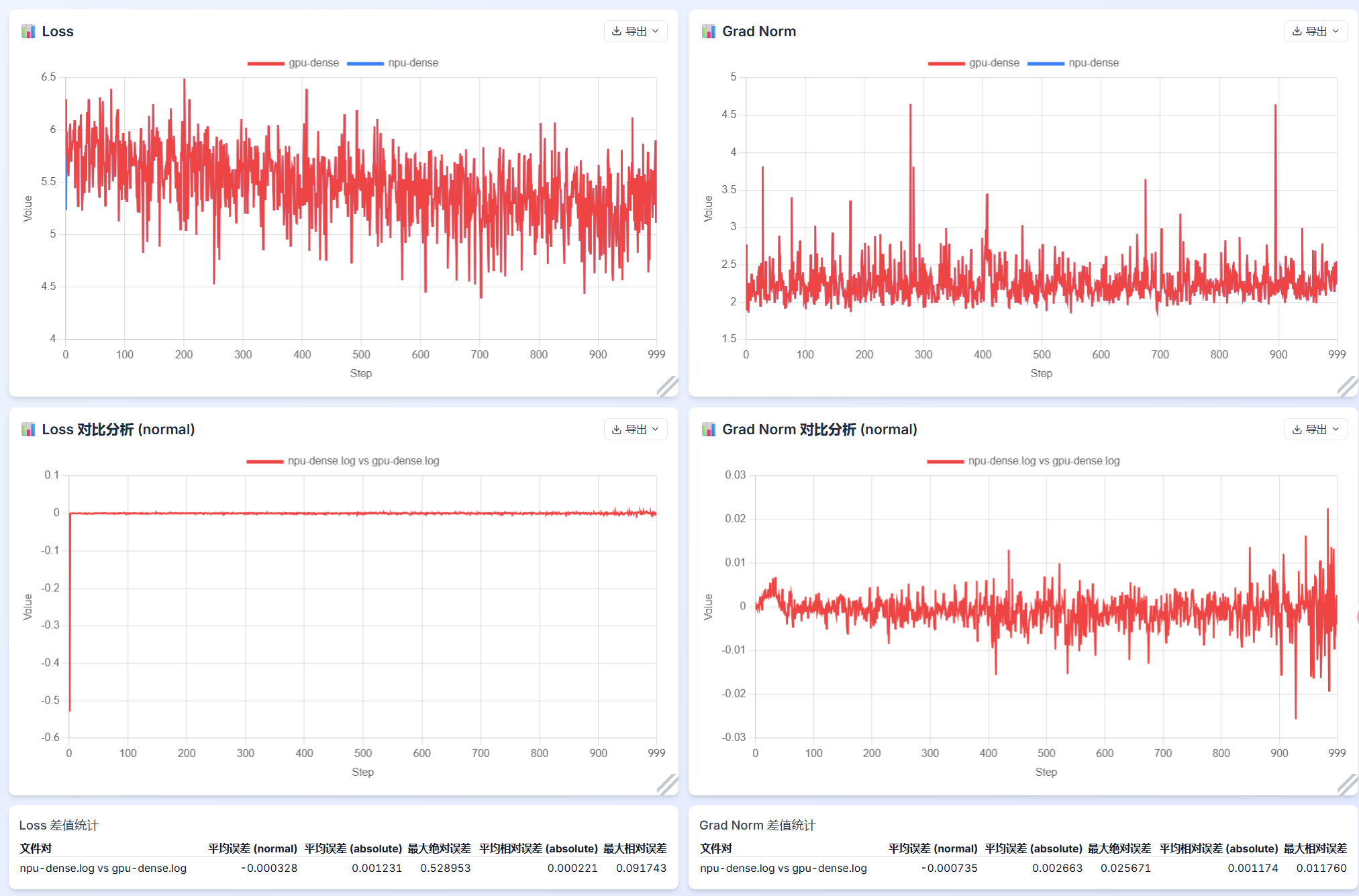

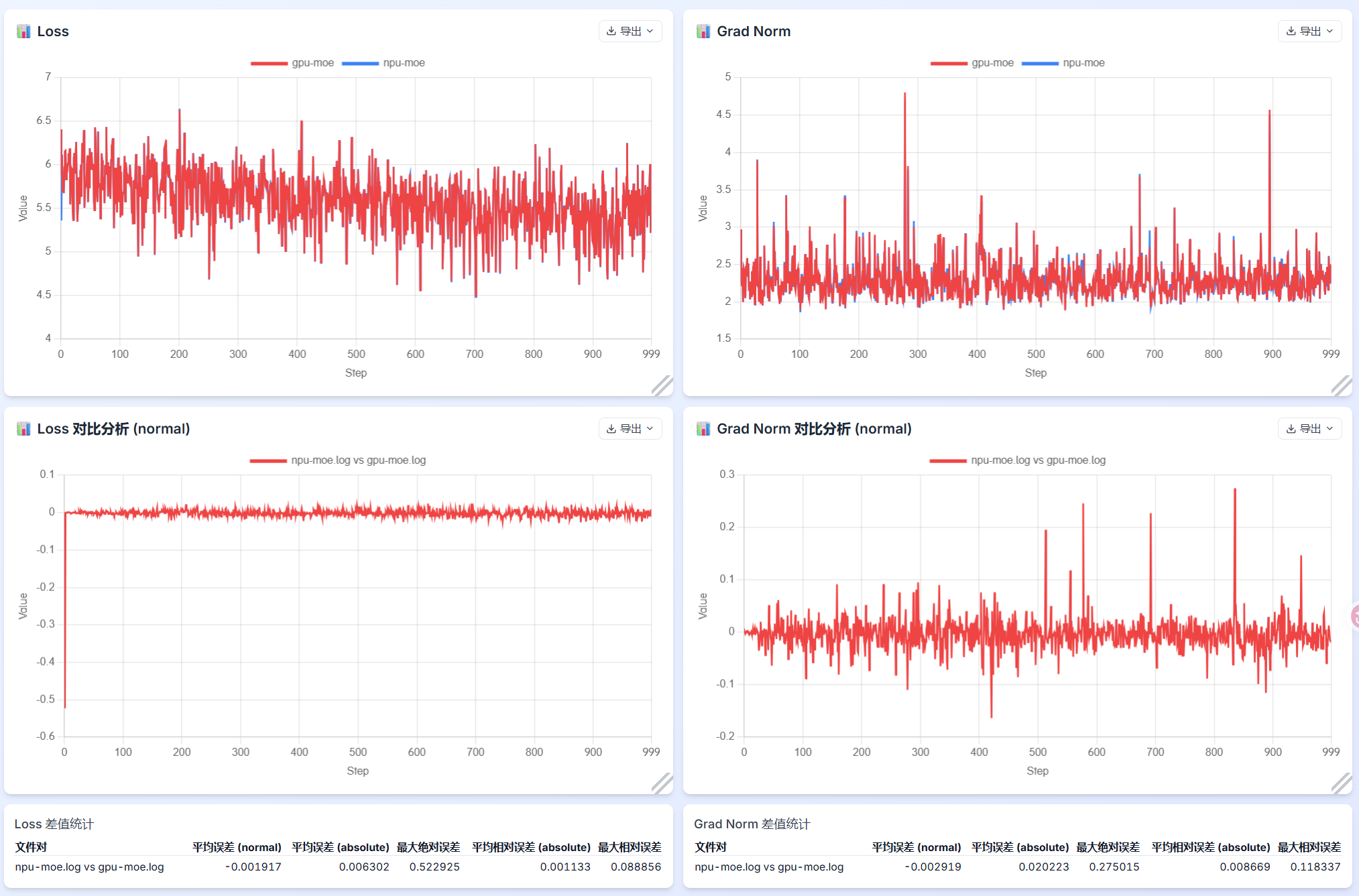

• 单卡 dense 与单卡 MoE 的 loss 曲线对比如下（图片链接保留原样）：



1. 模型配置

dense 与 MoE 共用以下主干配置：

配置项	值	配置项	值
hidden_size	1024	num_layers	8
num_attention_heads	16	num_query_groups (KV)	4
head_dim (kv-channels)	256	seq_length	2048
vocab / padded-vocab	248320	RMSNorm eps	1e-5（标准 gamma）
linear_attention_freq	4（3:1 混合，全注意力在 0-indexed 第 3、7 层）	Partial RoPE	rotary_base 1e6, rotary_percent 0.25
dense FFN	ffn_hidden 3072（SwiGLU）	MoE FFN	8 路由专家 top-2 + 1 共享专家，moe_ffn 512，shared 512
MTP	1 层，mtp_loss_scaling 1.0	router（MoE）	softmax，norm_topk_prob=True，routed_scaling 1.0

全注意力层判定规则：0-indexed idx 满足 (idx+1)%4==0 的层（即第 3、7 层）使用全注意力，其余层使用 GDN（GatedDeltaNet）线性注意力。

2. Megatron 侧准备工作

2.1 依赖环境

• TransformerEngine (TE)：必须使用 --transformer-impl transformer_engine，因为混合注意力 spec 对 experimental_attention_variant 的断言仅支持 TE 后端，且 GDN 的 in_proj 依赖 TE 融合的 LayerNorm+Linear。
• flash-linear-attention (fla)：GDN 运行时必需（chunk_gated_delta_rule / causal_conv1d / l2norm）。
• Megatron-LM 代码仓库（本仓库 Megatron-LM/）。

2.2 MTP+GDN 临时补丁

Megatron 原生 get_gpt_decoder_layer_specs 对 experimental_attention_variant 存在硬断言（gpt_layer_specs.py:572），导致 MTP + GDN 组合无法运行。解决方案：在 MTP 构建处（gpt.py 的 gpt_mtp_module_spec）当 experimental_attention_variant is not None 时，复用已建好的 experimental decoder spec 的最后一层（transformer_layer_spec.layer_specs[-1]，即 3:1 混合中的全注意力层，与 MTP 头同构），绕过断言。

核心修改逻辑：

elif transformer_cfg.experimental_attention_variant is not None:
    spec = transformer_layer_spec.layer_specs[-1]   # 复用 experimental decoder 的全注意力层做 MTP 内部层
else:
    decoder_specs = get_gpt_decoder_layer_specs(...)  # 原路径
    spec = decoder_specs[-1]

完整 diff 见 shared/docs/megatron_mtp_gdn_patch.diff。在 GPU 运行前必须应用此补丁。

2.3 checkpoint 加载兼容性

若 --load 转换出的 model_optim_rng.pt 报 weights_only 错误，需在 checkpointing.py 中给两处 torch.load(...) 添加 weights_only=False 参数。

2.4 命令行参数说明

--experimental-attention-variant / --linear-* / --attention-output-gate / --qk-layernorm / --mtp-num-layers / --moe-* / --rotary-percent / --num-query-groups / --kv-channels 等参数由 argument_utils.py 从 TransformerConfig 自动生成（可通过 pretrain_gpt.py --help 查看）。注意：GQA 使用 --num-query-groups（而非 --num-key-value-heads）；RMSNorm 固定使用标准 gamma（不添加 --layernorm-zero-centered-gamma）。

3. 精度对齐总流程

整个对齐流程分为六个步骤，涉及三台机器分工：

 【NPU/本机】                【CPU/本机】                 【GPU - 手动执行】
 步骤1 base 训练(1000步)  →  步骤2 base→bf16          步骤4 GPU Megatron 训练(1000步)
 run_mindformer.py          convert_bf16.py            run_qwen35_*_single.sh
 → qwen35_(moe)_base/       → _bf16/                   --load 转换产物 → single.log
        └────────────►  步骤3 bf16→Megatron  ─────────►
                        convert_qwen35_*_to_megatron.py
                        → qwen35_*_megatron/
 步骤5 MF pynative 加载 bf16 训练(1000步) → pynative.log
                        └────────────►  步骤6 双侧 lm_loss + mtp_loss 对比

两侧必须共享：同一份 mmap 数据集、同一份 tokenizer、同一种子采样顺序（seed 1234）、相同层布局、相同 lr/warmup 策略、dropout=0。

4. 步骤一：动态图 base 训练（NPU/本机）

使用 pretrain_qwen3_5_test.yaml（dense）或 pretrain_qwen3_5_moe_test.yaml（MoE）配置文件，开启保存、1000 步、单卡训练。

python mindformers/run_mindformer.py --mode 1 --config /home/g50057417/pretrain_qwen3_5_moe_test.yaml

产物路径：output/qwen35_(moe)_base/iteration_00001000/custom-model-*.safetensors。

5. 步骤二：base → bf16 转换（CPU/本机）

使用 convert_bf16.py（模型无关），读取 safetensors 文件，将所有参数转换为 bf16 后重新存储。注意：产物目录需要补充 common.json 文件（从 base 目录拷贝），MindSpore --load 需要该文件。

python shared/convert_bf16.py --input_dir output/qwen35_moe_base --output_dir output/qwen35_moe_base_bf16
cp output/qwen35_moe_base/iteration_*/common.json output/qwen35_moe_base_bf16/iteration_*/common.json

6. 步骤三：bf16(MindSpore) → Megatron 权重转换（CPU/本机）

使用 convert_qwen35_dense_to_megatron.py（dense）或 convert_qwen35_moe_to_megatron.py（MoE），读取 MindSpore safetensors 文件（无 model. 前缀），按照映射规则进行变换，输出 iter_{N:07d}/mp_rank_00/model_optim_rng.pt（fp32 存储，Megatron --bf16 加载时自动下转）。

6.1 通用映射规则（dense + MoE 一致）

RMSNorm 处理：标准 gamma 直接透传，不进行减 1 操作。MindSpore FusedRMSNorm 存储 plain w（初始值为 1），Megatron 不使用 --apply-layernorm-1p（零中心），两侧均为标准 gamma，因此 norm 直接透传。

MindSpore 参数	→	Megatron 参数	变换操作
embedding.word_embeddings.weight	→	同名	直接透传
output_layer.weight	→	同名	直接透传
decoder.final_layernorm.weight	→	同名	直接透传（标准 gamma）
全注意力层 (idx 3,7)
self_attention.linear_qkv.weight (10240,1024)	→	self_attention.linear_qkv.weight	直接透传（MindSpore 已是 [q,gate,k,v]/kv-group 交织格式，与 Megatron get_query_key_value_tensors 一致）
input_layernorm.weight	→	self_attention.linear_qkv.layer_norm_weight	直接透传（TE 将 input LN 融合进 linear_qkv）
self_attention.q_layernorm.weight / k_layernorm.weight	→	同名	直接透传
self_attention.linear_proj.weight	→	同名	直接透传
GDN 层 (idx 0,1,2,4,5,6)
self_attention.in_proj.weight (8224,1024)	→	self_attention.in_proj.weight	直接拷贝（已是单 fused 格式，split [qkv,z,beta,alpha]，与 Megatron gated_delta_net.py 一致）
input_layernorm.weight	→	self_attention.in_proj.layer_norm_weight	直接透传（TE 融合）
self_attention.conv1d.weight (6144,1,1,4)	→	(6144,1,4)	squeeze 第2维
self_attention.a_log	→	self_attention.A_log	改名（小写→大写）
self_attention.dt_bias	→	同名	直接透传
self_attention.out_norm.weight (128,)	→	同名	直接透传（注意是 value_head_dim=128，不是 hidden）
self_attention.linear_proj.weight	→	self_attention.out_proj.weight	改名（GDN 使用 out_proj，而非 linear_proj）

GDN in_proj 的 dense/MoE 差异：MoE 盘上已是单 fused in_proj.weight（直接拷贝）；dense 盘上是拆开的 4 张（in_proj_qkv/linear_g=z/linear_b=beta/linear_a=alpha），dense 转换器执行 cat([in_proj_qkv, linear_g, linear_b, linear_a]) 融合。最终两侧 Megatron 均为 [qkv,z,beta,alpha] 格式。

6.2 FFN 映射规则（dense vs MoE 不同）

dense FFN（mlp.linear_fc1/fc2）—— MindSpore pynative MLP 的 SwiGLU fc1 采用逐对交织格式 [g0,u0,g1,u1,...]，Megatron 采用 [G;U] 两半格式：

MindSpore 参数	→	Megatron 参数	变换操作
mlp.linear_fc1.weight (gate|up 交织)	→	mlp.linear_fc1.weight	去交织 cat([w[0::2], w[1::2]])
pre_mlp_layernorm.weight	→	mlp.linear_fc1.layer_norm_weight	直接透传（TE 融合进 fc1）
mlp.linear_fc2.weight	→	同名	直接透传

MoE FFN（mlp.router / mlp.experts / mlp.shared_experts）—— MindSpore 使用 parallel_core（Megatron 移植），命名贴近 Megatron：

MindSpore 参数	→	Megatron 参数	变换操作
mlp.router.weight (8,1024)	→	mlp.router.weight	直接拷贝
mlp.experts.weight1 (8,1024,1024) [E,H,2i]	→	mlp.experts.linear_fc1.weight	transpose(-1,-2) [E,2i,H]（MindSpore [E,in,out]→TE [E,out,in]；GLU [gate,up] 两侧一致不交换）
mlp.experts.weight2 (8,512,1024) [E,i,H]	→	mlp.experts.linear_fc2.weight	transpose(-1,-2) [E,H,i]
mlp.shared_experts.linear_fc1.weight (1024,1024)	→	mlp.shared_experts.linear_fc1.weight	去交织（use_interleaved_weight_layout_mlp=True 默认 → 共享专家使用 MLPInterleaved，fc1 存储交织格式；Megatron 需要 [G;U]）
mlp.shared_experts.linear_fc2.weight	→	同名	直接拷贝
mlp.shared_experts.shared_experts_gate.weight (1,1024)	→	mlp.shared_experts.gate_weight	改名（需 GPU 侧开启 --moe-shared-expert-gate）
pre_mlp_layernorm.weight	→	pre_mlp_layernorm.weight	直接拷贝（独立 key，不融合进 fc1；MoE 下 _get_moe_module_spec 返回 fuse_pre_mlp_layernorm=False）

路由专家（GroupedMLP/FFNGroupedGEMM）的 2i 维为 [gate,up]（来自 HF gate_up_proj），不需要去交织；只有共享专家（MLP 系列）受 use_interleaved_weight_layout_mlp 影响需要去交织。Megatron 的 load_state_dict 钩子会自动将 grouped [E,…] 拆分为 weight0…weight7，因此发送 grouped linear_fc1.weight 即可。

6.3 MTP 层映射规则（dense + MoE 一致；需应用 §2.2 补丁）

MTP 内部包含一个全注意力层 + FFN（dense 使用 dense FFN，MoE 使用 MoE FFN）+ MTP 专属组件。MindSpore 源前缀 mtp.layers.0.transformer_layer.* → Megatron mtp.layers.0.mtp_model_layer.*：

MindSpore 参数	→	Megatron 参数	变换操作
mtp.layers.0.eh_proj.weight	→	同名	直接透传
mtp.layers.0.enorm/hnorm/final_layernorm.weight	→	同名	直接透传
mtp.layers.0.transformer_layer.<全注意力层>	→	mtp.layers.0.mtp_model_layer.<…>	前缀改名 + 按 §6.1 全注意力映射规则
mtp.layers.0.transformer_layer.mlp.<FFN>	→	mtp.layers.0.mtp_model_layer.mlp.<…>	前缀改名 + 按 §6.2（dense/MoE 各自的 FFN 映射规则）

dense 产物包含 91 个 key（76 decoder + 12 mtp + 3 global）；MoE 产物包含 127 个 key（111 + 16 mtp）。

6.4 转换正确性自检（强烈建议）

权重转换是精度对齐中最易出错的环节。最可靠的验证方法：将转换产物通过 --load 加载进 Megatron 执行一次前向传播（sanity 2 步），检查 step1 lm loss（+ mtp loss）是否与 MindSpore step1 一致。本项目的金标准：step1 双 loss 相对误差 <0.005%（逐位级），即证明转换、路由和 MTP 全部正确。

7. 步骤四：GPU 拉起 Megatron 训练（1000 步）

将转换产物拷贝到 GPU 机器，运行 qwen35_dense/run_qwen35_dense_mtp_single.sh 或 qwen35_moe/run_qwen35_moe_single.sh（需修改顶部路径）。两个脚本的共通要点：

• --transformer-impl transformer_engine（GDN 硬性要求 TE，不可改为 local）
• 模型主干参数逐项对齐 MindSpore（hidden 1024 / 8层 / 16头 / 4KV / kv-channels 256 / vocab 248320 / RMSNorm eps 1e-5）
• --experimental-attention-variant gated_delta_net --linear-attention-freq 4 + 5 个 --linear-* + --attention-output-gate --qk-layernorm
• --position-embedding-type rope --rotary-base 1000000 --rotary-percent 0.25（必须显式指定 rope：MTP 断言在 rope 赋值前触发）
• --mtp-num-layers 1 --mtp-loss-scaling-factor 1.0
• GQA：--group-query-attention --num-query-groups 4 --kv-channels 256
• --seed 1234 --dataloader-type single（逐样本对齐 MindSpore，详见 §11.1）
• --no-gradient-accumulation-fusion（对齐 DSv3 参考；TP=1/mb=1 下本为 no-op）
• --finetune --no-load-optim --no-load-rng --load <转换产物>
• --lr 3e-4 --lr-decay-style constant --lr-warmup-iters 10（与 MindSpore warmup_ratio 0.01 一致）
• 不加 --apply-layernorm-1p（使用标准 gamma）

MoE 脚本额外参数：--num-experts 8 --moe-layer-freq 1 --moe-router-topk 2 --moe-ffn-hidden-size 512 --moe-shared-expert-intermediate-size 512 --moe-shared-expert-gate --moe-grouped-gemm --moe-token-dispatcher-type alltoall --moe-router-score-function softmax --moe-router-topk-scaling-factor 1.0 --moe-router-dtype fp32 --moe-router-load-balancing-type aux_loss --moe-aux-loss-coeff 0.001。

Megatron 日志会自动输出 lm loss、mtp_1 loss（MoE 还会输出 load_balancing_loss）。

8. 步骤五：MindSpore pynative 加载 bf16 训练（1000 步）

使用 pretrain_qwen3_5_align_mtp.yaml（dense）或 pretrain_qwen3_5_moe_align.yaml（MoE）配置文件：加载 §5 的 bf16 权重、开启确定性计算、1000 步、MTP=1、数据集 seed 1234、warmup_ratio 0.01。注意：模型需实现 get_mtp_loss 方法才能记录 mtp_loss（详见 §11.4）。

python mindformers/run_mindformer.py --mode 1 --config /home/g50057417/pretrain_qwen3_5_moe_align.yaml

9. 步骤六：对比与结论

使用 shared/compare_losses.py 将两侧的 lm loss 和 mtp_1 loss 绘制在同一图表中进行对比。本项目结论（§0）：双侧 step1 达到逐位级对齐，1000 步均值误差 <0.07%（排除 step2），仅 step2 出现瞬态偏差。

10. 关键问题与解决方案

10.1 数据采样顺序不一致（首要问题）

现象：per-step loss 对不上、相关性差。

根因：MindSpore 数据集 seed=1234 与 Megatron --seed 使用的是同一份 Megatron-core GPTDataset 的 random_seed（两侧都无条件使用 numpy.random.RandomState(seed) 打乱文档/样本索引），但早期 Megatron 脚本写成 --seed 42，导致与 MindSpore 的 RandomState(1234) 产生完全不同的 shuffle_index，每步读取到不同样本。

解决方案：Megatron 使用 --seed 1234 --dataloader-type single（顺序读取 shuffle_index；勿用 cyclic，避免叠加 randperm(epoch) 的第二层随机）。两侧 shuffle_index.npy 逐字节相同。num_samples 不同不影响（num_epochs=1 时 shuffle_index 一致）。

10.2 MoE 路由专家权重方向

问题：MindSpore 专家 weight1/weight2 是 [E,in,out] 格式（由 HF gate_up_proj/down_proj 经 transpose(0,2,1) 得到），Megatron TE 专家线性层存储 [E,out,in] 格式。

解决方案：执行 transpose(-1,-2) 操作。weight1 是方阵 (1024²)，转置对错从形状上无法判断，需通过 step1 前向数值验证。GLU [gate,up] 两侧一致，不交换。

10.3 MoE 共享专家 fc1 漏去交织

问题：use_interleaved_weight_layout_mlp=True（MindSpore 默认）→ 共享专家使用 SharedExpertMLPInterleaved，fc1 存储成交织格式 [g0,u0,…]。早期直接拷贝 → Megatron 按 [G;U] 解读 → gate/up 错位 → step1 前向偏差约 5%。

解决方案：共享专家 fc1 执行 cat([w[0::2],w[1::2]]) 去交织（路由专家使用 GroupedMLP 不受影响，保持 transpose 即可）。

10.4 MoE 路由 norm_topk_prob

问题：Megatron topk_routing_with_score_function 对 softmax+topk>1 总是进行 renorm（moe_utils.py:811，无开关）；MindSpore 由 norm_topk_prob 控制（默认 False=不 renorm）→ 专家权重相差约 2 倍。

解决方案：MindSpore 配置 norm_topk_prob=True（与 Megatron 恒 renorm 一致，也符合 DSv3 参考）。另外：--moe-shared-expert-gate 必须开启（MindSpore 有 shared_experts_gate）；MoE warmup_ratio=0.01（1000步→10步 warmup）须与 GPU --lr-warmup-iters 10 一致。

10.5 MTP + GDN 硬断言

问题：Megatron 原生不支持 MTP + experimental_attention_variant（gpt_layer_specs.py:572）。

解决方案：应用 §2.2 临时补丁（MTP 内部层复用 experimental decoder 的全注意力层）。

10.6 MindSpore mtp_loss 不记录

问题：loss_callback 通过 model.get_mtp_loss(...) 获取 mtp_loss，但 PyNativeQwen35(Moe)ForCausalLM 未暴露该方法（底层 GPTModel 有）。

解决方案：为两个 wrapper 添加 get_mtp_loss 方法（委托 self.model.get_mtp_loss(...)）。另外：MTP 配置 recompute.mode 须为 "None"（非小写 "none"）。

10.7 step2 约 10% 离群

现象：step1 前向逐位对齐，step3 立刻恢复。

分析：这是 Adam 优化器首步偏差校正（m̂=10m）放大 bf16 跨硬件反向传播的微小方向差，加上 step1 grad_norm(2.7~2.96) > clip1.0 裁剪边界，导致一步权重扰动，step2 前向（对扰动敏感的样本）偏大，step3 重新收敛。lm 与 mtp 的 step2 同步出现，印证是同一个优化器瞬态。这是 bf16 跨框架对齐的典型现象，属于良性偏差。
