【NPU】Ascend Device Plugin 系统级架构分析
·
Ascend Device Plugin 系统级架构分析
源码路径:
mind-cluster-v26.0.1/component/ascend-device-plugin
分析日期: 2026-07-31
文件统计: 52个非测试Go源文件，约20,000行代码
制图工具: fireworks-tech-graph (Style 1: Flat Icon)
目录
- 项目整体架构与设计思路
- 整体运行流程
- 子模块划分总览
- 入口层模块 — main.go
- 工厂层模块 — DeviceFactory
- gRPC服务层模块 — Server
- 设备管理层模块 — Device
- 公共基础层模块 — Common
- K8s客户端模块 — KubeClient
- 重复设备检测模块 — DuplicateDetector
- 拓扑模块 — Topology

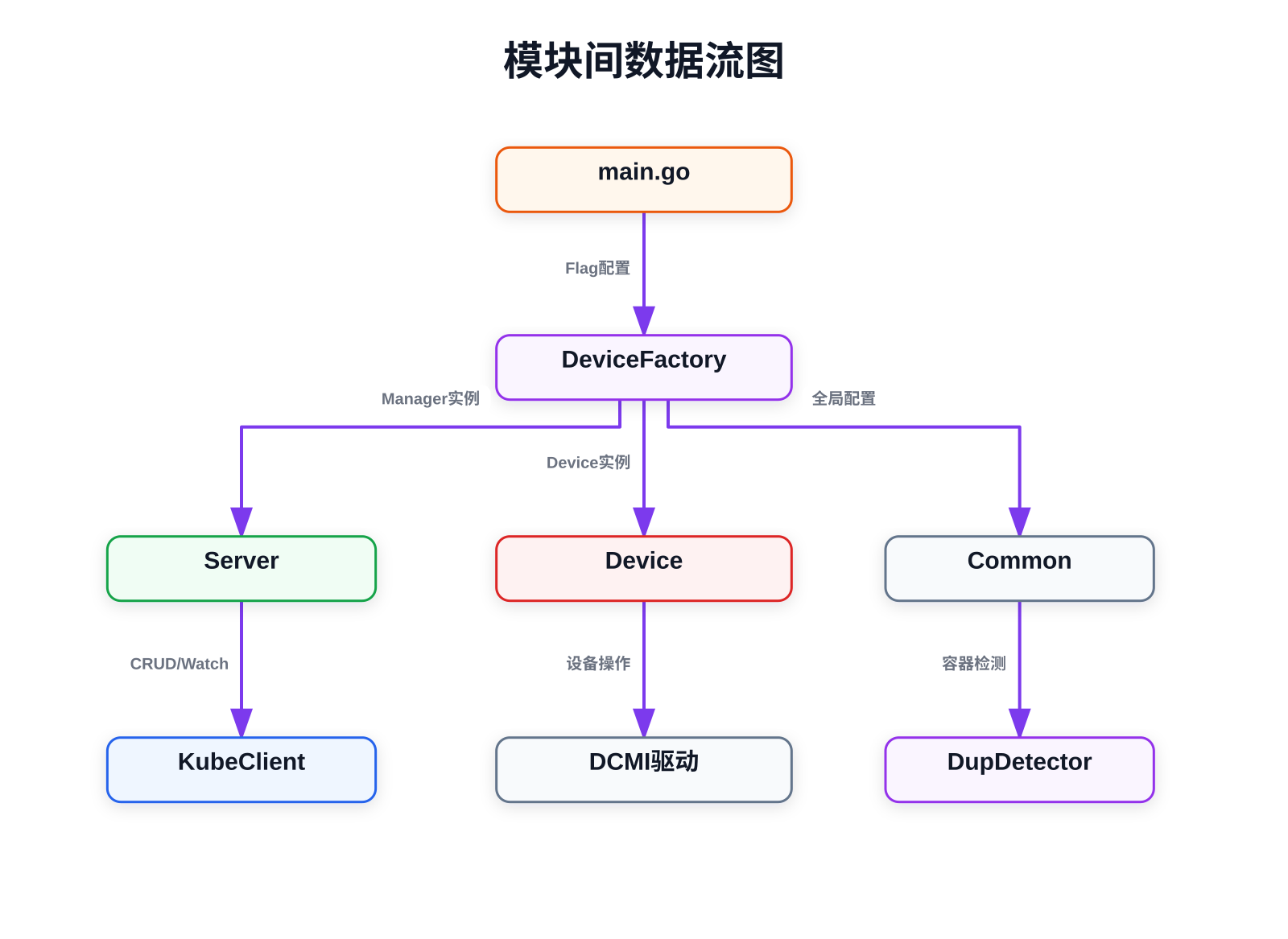

- 模块间调用关系与数据流
- 图表索引
一、项目整体架构与设计思路
1.1 项目定位
Ascend Device Plugin 是华为昇腾NPU的 Kubernetes Device Plugin 实现，遵循 Kubernetes Device Plugin 协议（gRPC），负责将物理NPU设备（Ascend910/310/310P）注册到K8s集群，管理设备的发现、分配、健康监控和故障处理。
1.2 设计思路
采用 分层架构 + 工厂模式 + 接口抽象 + CGO桥接 的设计：
| 设计原则 | 实现方式 |
|---|---|
| 分层架构 | 入口层 → 工厂层 → 服务层/设备层 → 基础层，自上而下单向依赖 |
| 工厂模式 | DeviceFactory 根据设备类型创建对应的 Manager 实例 |
| 接口抽象 | DevManager 接口统一不同型号NPU的操作契约 |
| 继承复用 | AscendTools 基类提供通用能力，910/310/310P 分别继承扩展 |
| CGO桥接 | 通过 CGO 调用底层 DCMI 驱动库（libdcmi.so），实现设备发现/健康/复位等硬件操作 |
| gRPC服务 | 实现 K8s Device Plugin 协议的 ListAndWatch/Allocate 接口 |
| 优雅容错 | 故障分级处理（L1警告→L2降级→L3隔离→L5重置），支持热复位 |

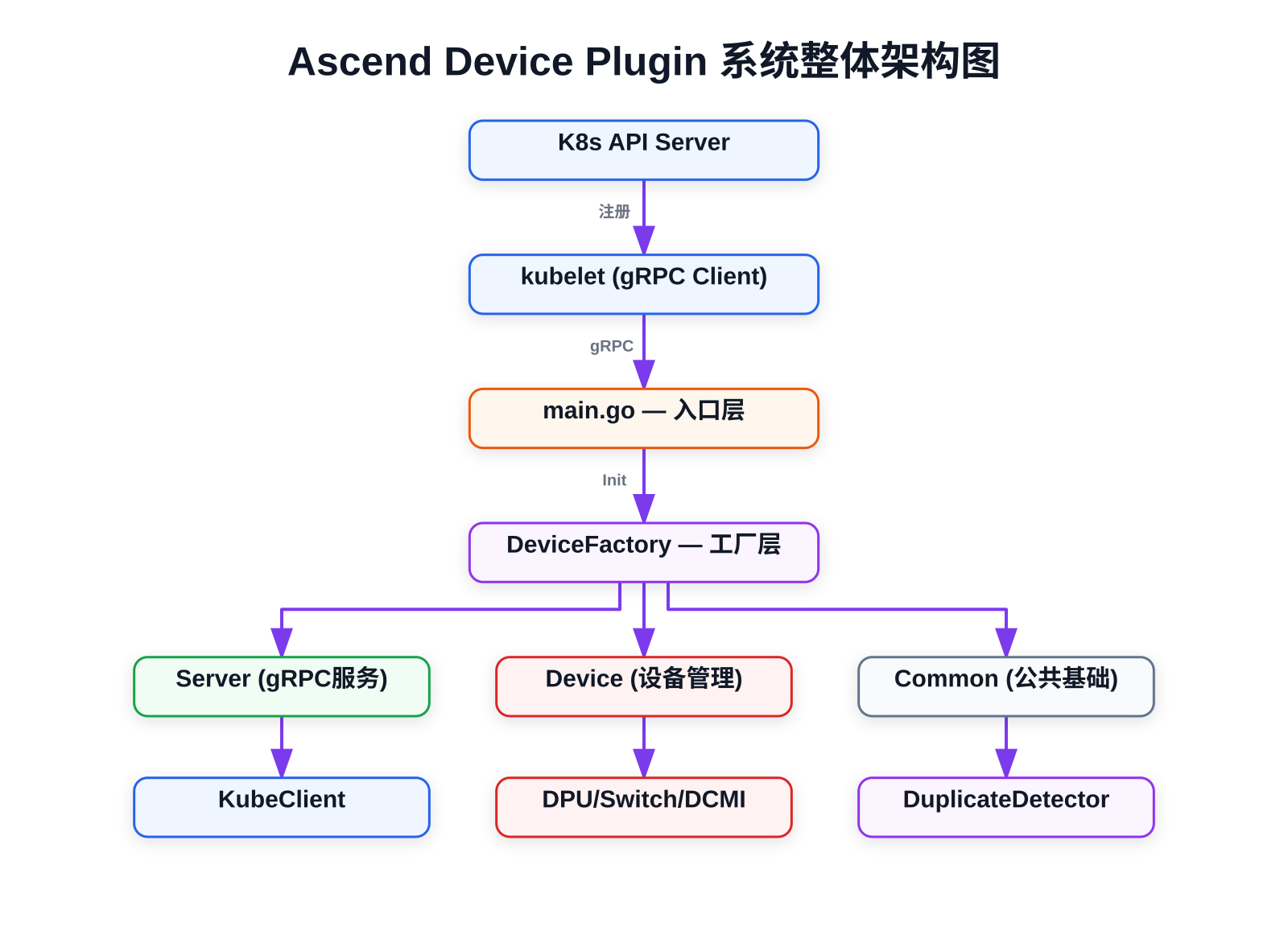

1.3 架构分层
| 层次 | 模块 | 核心职责 |
|---|---|---|
| 入口层 | main.go | 命令行解析、参数校验(12项)、启动初始化 |
| 工厂层 | DeviceFactory | 设备驱动初始化、Manager创建、名称映射 |
| gRPC服务层 | Server | gRPC服务、设备上报(ListAndWatch)、分配(Allocate)、Pod资源查询 |
| 设备管理层 | Device | NPU设备发现、健康监控、故障处理、热复位、虚拟设备(vNPU) |
| 公共基础层 | Common | 常量、工具函数、故障码、协议定义 |
| K8s客户端层 | KubeClient | K8s API交互、ConfigMap CRUD、节点Informer |

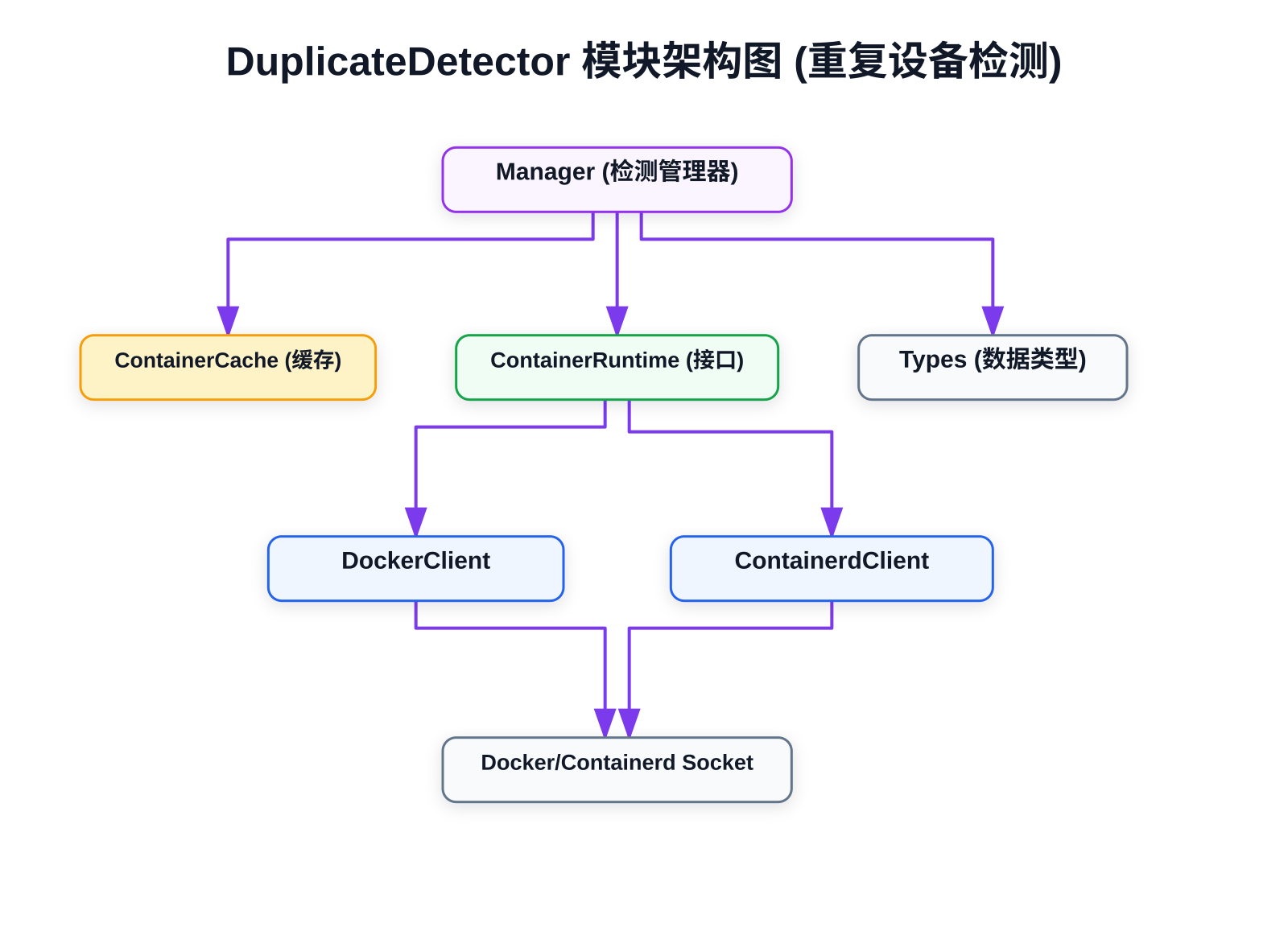

| 重复检测层 | DuplicateDetector | 容器设备挂载重复检测（Docker/Containerd） |
| 拓扑层 | Topology | 拓扑文件读写、Rack拓扑采集 |
二、整体运行流程

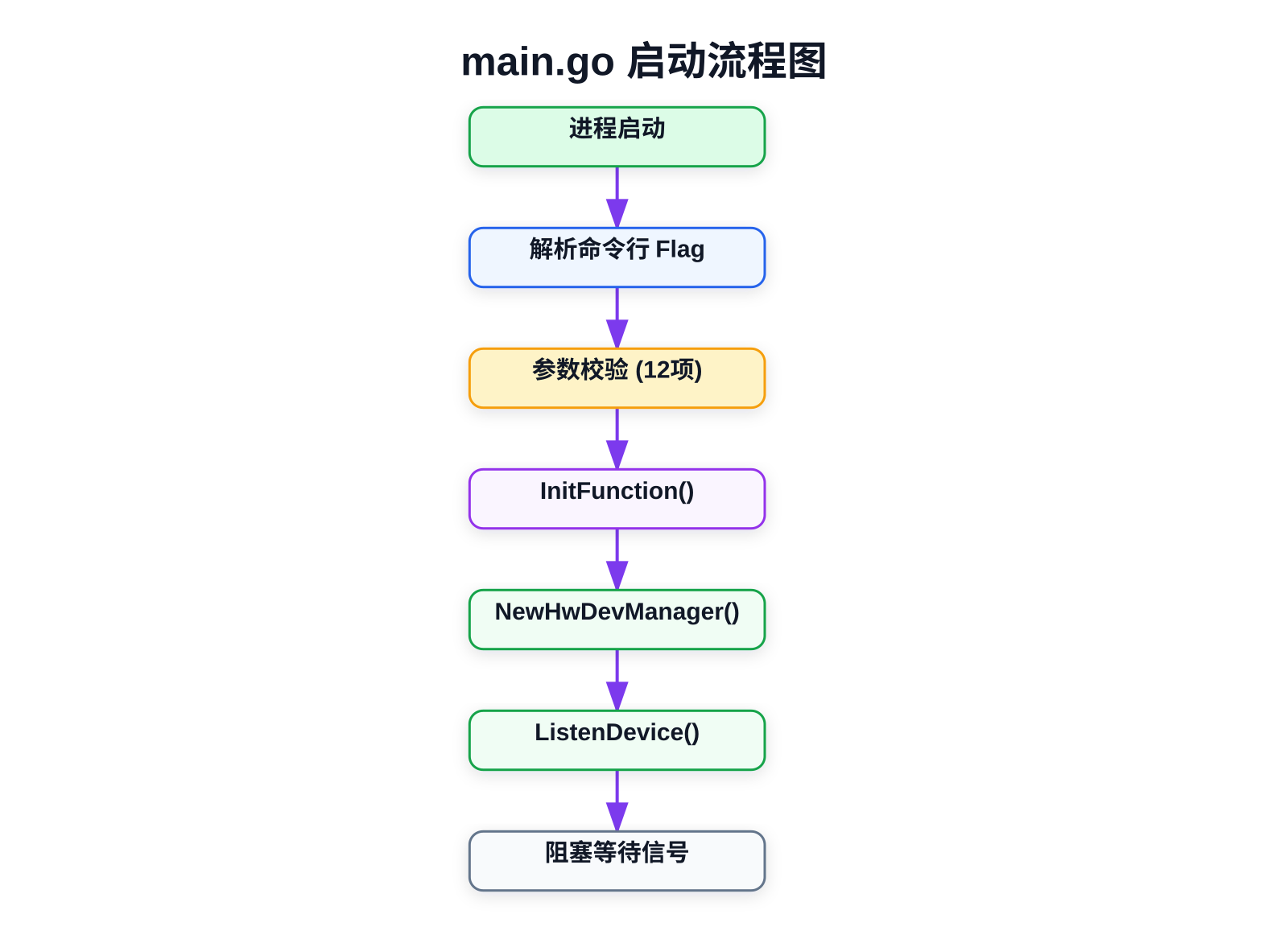

2.1 进程启动流程
1. main() 入口
↓
2. initLogModule() — 初始化日志模块
↓
3. 解析命令行 Flag (--useV2 --dmVol --fdFlag --deviceType ...)
↓
4. checkParam() — 参数校验 (12项check函数)
├── checkListWatchPeriod() (ListAndWatch周期)
├── checkPresetAndVolcanoRelation() (预置+Volcano关系)
├── checkUse310PMixedInsertWithVolcano()
├── checkUse310PMixedInsertWithShareDevCount()
├── checkPresetWithShareDevCount()
├── checkSoftShareDevConfigDir()
├── checkHotResetMode()
├── checkBuildScene()
├── checkLinkdownTimeout()
├── checkThirdPartyScanDelay()
├── checkDeviceResetTimeout()
└── checkShareDevCount()
↓
5. devicefactory.InitFunction()
├── initDevManager()
│ ├── AutoInit() (DCMI驱动初始化, CGO)
│ ├── NewHwAscend910Manager() / NewHwAscend310Manager() / NewHwAscend310PManager()
│ └── InitSwitchDev() (交换设备初始化)
↓
6. NewHwDevManager() 创建设备管理器
├── setAscendManager() (按设备类型设置Manager)
├── setAllDeviceAndType()
├── initPluginServer()
↓
7. ListenDevice() — 启动主循环
├── Serve() (gRPC服务协程)
├── subscribeNpuFaultEvent() (故障订阅协程)
├── pollFaultCodeCM() (故障码轮询协程)
└── ticker 定时任务 (设备信息更新)
↓
8. 阻塞等待信号 (SIGTERM/SIGINT)
2.2 运行时核心协程
进程启动后进入 ListenDevice() 主循环，同时运行多个协程：
| 协程 | 功能 | 触发方式 |
|---|---|---|
| Serve | gRPC服务，响应kubelet的ListAndWatch/Allocate请求 | 持续监听 |
| subscribeNpuFaultEvent | 订阅NPU硬件故障事件（DCMI回调） | 事件驱动 |
| pollFaultCodeCM | 轮询ConfigMap中的故障码 | 定时轮询 |
| ticker | 周期更新设备信息到K8s ConfigMap | 30s定时器 |
| triggerTicker | 触发式设备信息更新 | 事件触发 |
| ListenDpu | DPU健康状态监控 | 持续监听 |

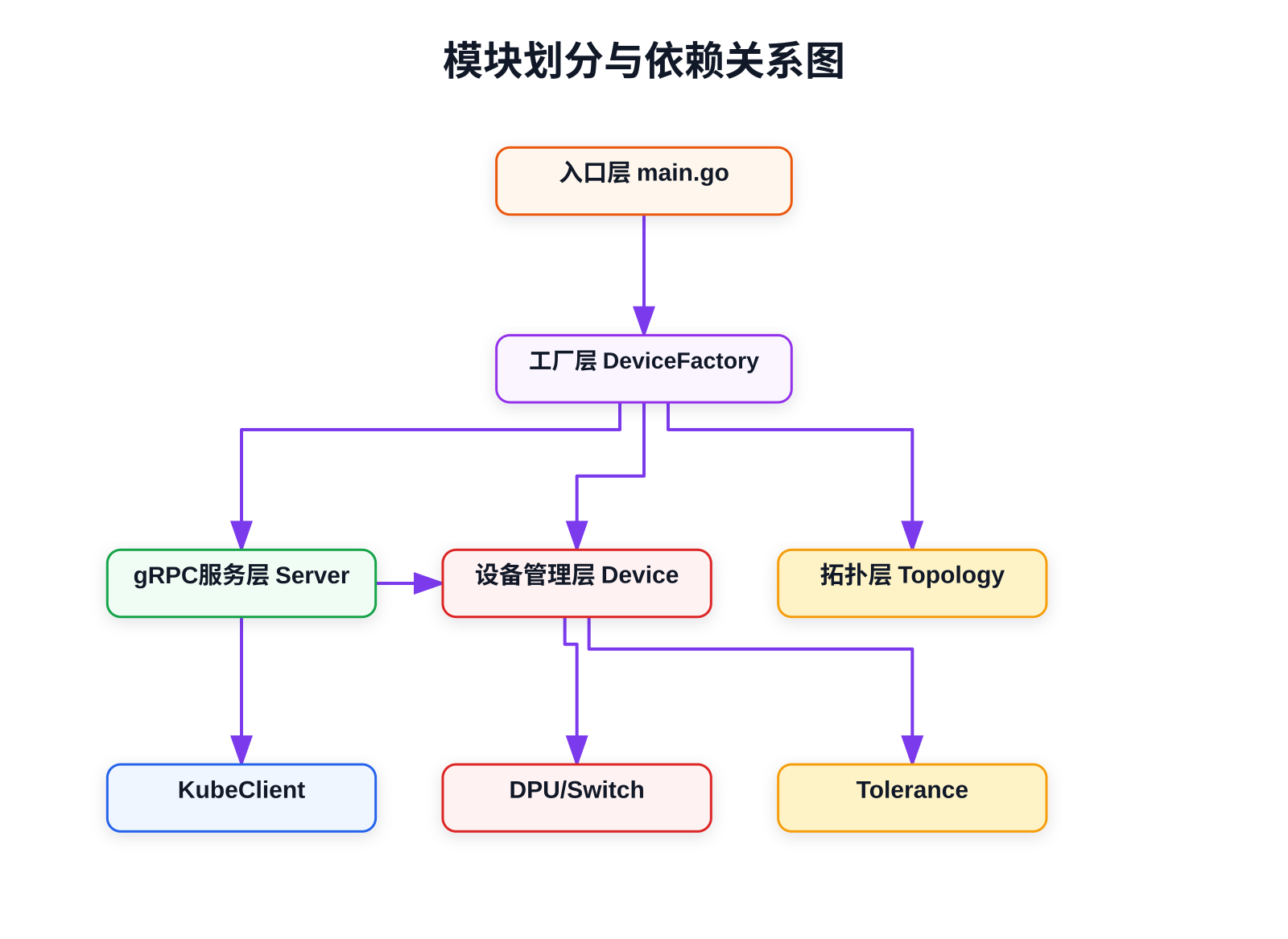

三、子模块划分总览
3.1 模块总览
| 模块 | 目录 | 文件数 | 核心职责 |
|---|---|---|---|
| 入口层 | main.go |
1 | 进程入口、参数解析、12项校验、启动初始化 |
| 工厂层 | pkg/next/devicefactory/ |
3 | 驱动初始化、Manager创建、名称映射 |
| 拓扑层 | pkg/topology/ |
2 | 拓扑文件读写、Rack拓扑采集、文件哈希校验 |
| gRPC服务层 | pkg/server/ |
10 | gRPC服务、设备上报/分配、DPU监控、A5扩展 |
| 设备管理层 | pkg/device/ |
7 | NPU设备发现/健康/故障/复位、vNPU管理 |
| 交换设备 | pkg/device/deviceswitch/ |
1 | 交换芯片故障监控（CGO） |
| DPU控制 | pkg/device/dpucontrol/ |
2 | DPU发现与配置（UB/PCIe两种模式） |
| 公共基础层 | pkg/common/ |
13 | 常量、工具、故障码、协议、文件管理 |
| K8s客户端 | pkg/kubeclient/ |
7 | K8s API交互、Informer、缓存、CRUD |
| 重复检测 | pkg/duplicatedetector/ |
6 | 容器设备挂载重复检测（Docker/Containerd） |
四、入口层模块 — main.go
4.1 核心作用
进程入口点，负责命令行参数解析、参数校验和初始化调度。不包含业务逻辑，只做 编排调度。
4.2 关键函数
| 函数 | 行号 | 作用 |
|---|---|---|
main() |
269 | 入口函数：解析Flag → checkParam() → InitFunction() → ListenDevice() |
initLogModule() |
111 | 初始化日志模块（上下文+日志级别） |
checkParam() |
134 | 调用12项check函数，任一失败则终止启动 |
setParameters() |
303 | 设置全局参数（设备类型、卷路径等） |
setUseAscendDocker() |
326 | 设置是否使用Ascend Docker运行时 |
checkListWatchPeriod() |
157 | 校验ListAndWatch周期合法性 |
checkHotResetMode() |
218 | 校验热复位模式配置 |
checkBuildScene() |
228 | 校验构建场景（训练/推理） |
checkShareDevCount() |
261 | 校验共享设备数量 |
4.3 关键Flag
| Flag | 说明 |
|---|---|
--useV2 |
使用V2接口（A5架构） |
--dmVol |
设备管理卷路径 |
--fdFlag |
文件描述符配置 |
--deviceType |
设备类型（Ascend910/310/310P） |
--listWatchPeriod |
ListAndWatch上报周期 |
--hotResetMode |
热复位模式 |
--presetEnable |
预置功能开关 |

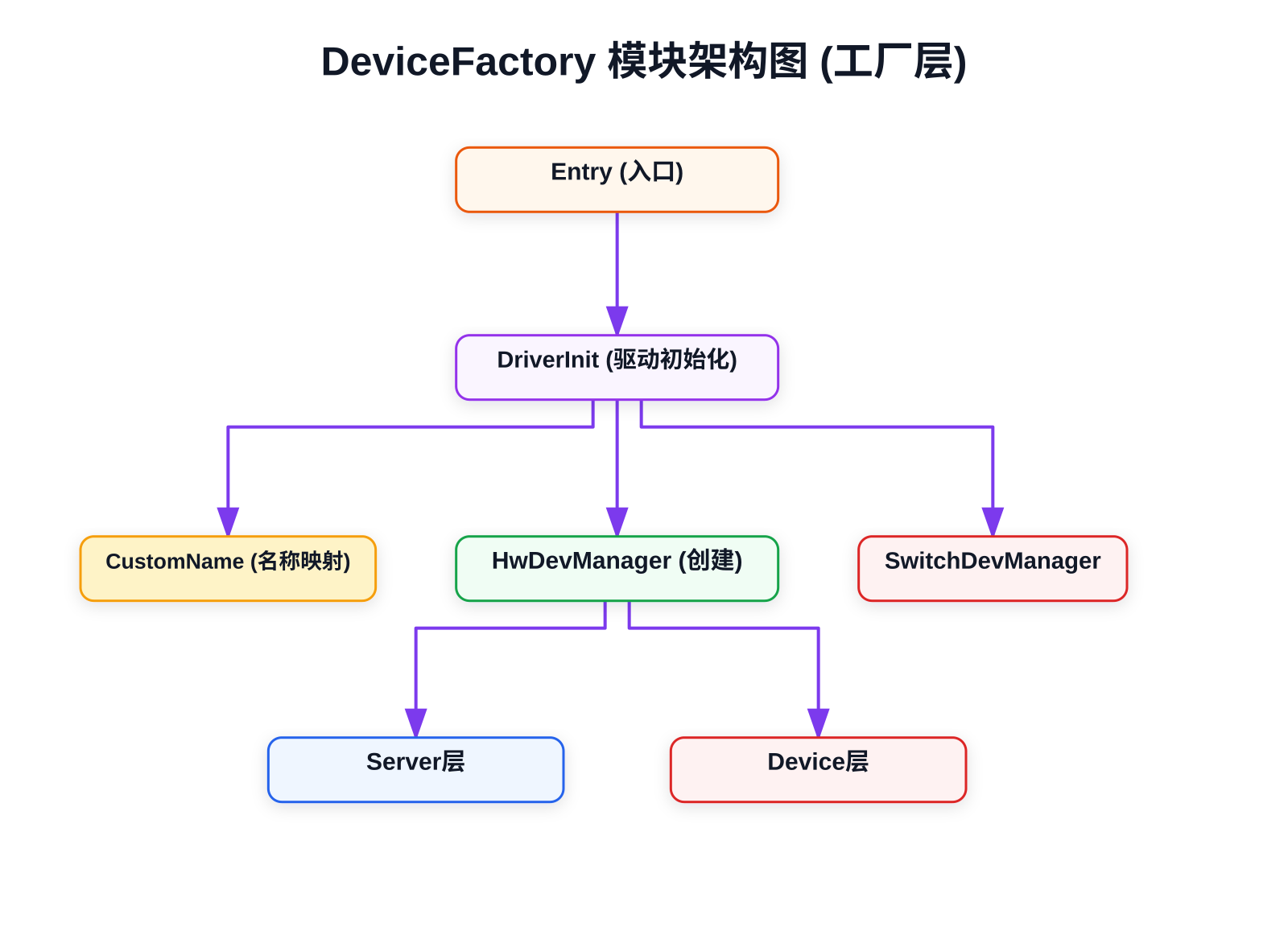

五、工厂层模块 — DeviceFactory
5.1 核心作用
设备工厂层，负责根据设备类型创建对应的 Manager 实例，初始化硬件驱动，建立设备名称映射。
5.2 文件结构
| 文件 | 职责 |
|---|---|
entry.go |
工厂入口，InitFunction() 调用链 |
driver_init.go |
驱动初始化，initDevManager() 创建Manager |
customname/public_name_config.go |
设备名称映射（ResourceType→PublicName） |
5.3 关键函数
| 函数 | 文件 | 作用 |
|---|---|---|
InitFunction() |
entry.go | 工厂入口，调用initDevManager创建Manager和SwitchDevManager |
initDevManager() |
driver_init.go | DCMI AutoInit → 按设备类型创建Manager → InitSwitchDev |
InitPublicNameConfig() |
public_name_config.go | 加载名称映射配置文件 |
ReplaceDevicePublicName() |
public_name_config.go | 设备名称替换（原始→公共名称） |
ReplaceDeviceInfoPublicName() |
public_name_config.go | 批量设备信息名称替换 |
5.4 名称映射机制
ResourceType (原始: Ascend910)
↓ InitPublicNameConfig()
OldPublicType (旧公共: Ascend910A)
↓ ReplaceDevicePublicName()
DevicePublicType (新公共: HuaweiNPU-910A)
支持自定义配置文件覆盖默认映射，用于K8s资源注册名和Pod注解。

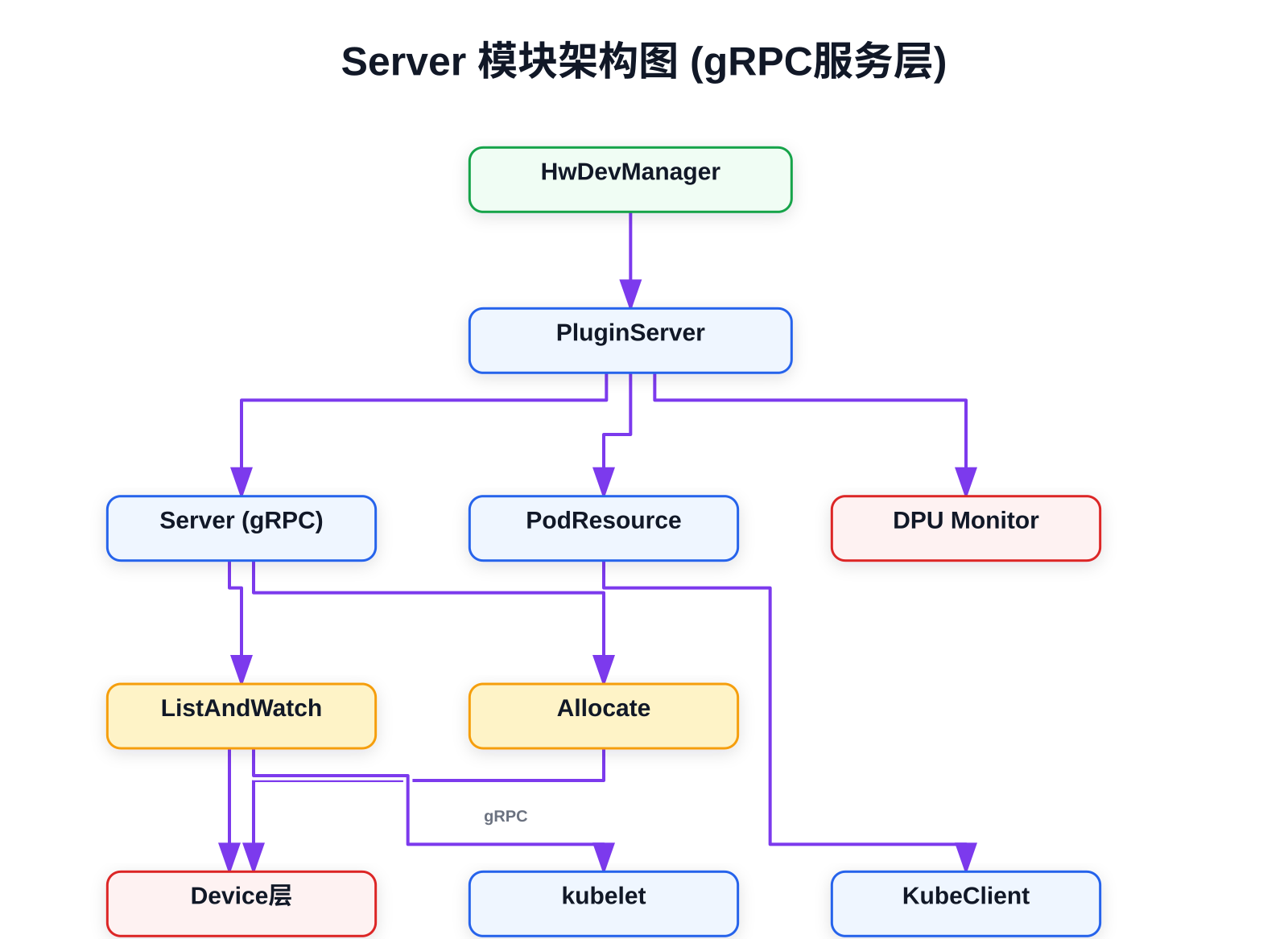

六、gRPC服务层模块 — Server
6.1 核心作用
实现 Kubernetes Device Plugin gRPC 协议，向 kubelet 上报设备列表和健康状态，处理设备分配请求，查询Pod设备资源，监控DPU健康状态。
6.2 文件结构
| 文件 | 职责 |
|---|---|
manager.go |
HwDevManager — 设备管理中枢，10步初始化 |
plugin.go |
PluginServer — gRPC接口实现 (ListAndWatch/Allocate) |
server.go |
Server — gRPC服务器启动/注册/重启 |
pod_resource.go |
PodResource — Pod设备资源查询 |
dpu.go |
DPU健康状态监控 |
types.go |
PluginServer结构体定义 |
manager_v2.go |
A5架构扩展（RankTable/LevelList） |
plugin_v2.go |
V2 gRPC接口（HCCL拓扑） |
npu_base_v2.go |
A5 NPU基类 |
types_v2.go |
V2类型定义 |
6.3 关键结构体
| 结构体 | 作用 |
|---|---|
HwDevManager |
设备管理中枢，协调Device/KubeClient/PluginServer等所有子模块 |
PluginServer |
gRPC服务实现，实现InterfaceServer接口（ListAndWatch/Allocate） |
PodResource |
Pod设备资源查询，对接kubelet Pod Resources API |
6.4 关键函数
| 函数 | 文件 | 作用 |
|---|---|---|
NewHwDevManager() |
manager.go | 创建Manager实例，10步初始化流程 |
setAscendManager() |
manager.go | 按设备类型设置对应的Manager |
ListenDevice() |
manager.go | 主循环，启动所有协程（Serve/故障订阅/ticker） |
ListAndWatch() |
plugin.go:321 | gRPC：周期上报设备列表和健康状态到kubelet |
Allocate() |
plugin.go | gRPC：处理设备分配请求，挂载设备到容器 |
responseToKubelet() |
plugin.go:201 | 构造ListAndWatch响应（设备列表+健康状态） |
reportDeviceInfo() |
plugin.go:286 | 上报设备信息（深拷贝→比对→更新） |
handleConsecutiveErrorStrategy() |
plugin.go:300 | 连续错误处理策略（重启/退出） |
Notify() |
plugin.go:61 | 设备状态变更通知（故障→不健康） |
getNewNodeAnnotation() |
manager.go:239 | 获取节点注解（设备信息） |
getNewNodeLabel() |
manager.go:264 | 获取节点标签（设备类型/数量） |
addTopologyLabel() |
manager.go:311 | 添加拓扑标签 |
updateChipNameToNode() |
manager.go:363 | 更新芯片名称到节点 |
initPluginServer() |
manager.go:457 | 初始化PluginServer |
Serve() |
server.go | gRPC服务器启动/注册/重启/停止 |
6.5 gRPC接口
| 接口 | 方向 | 说明 |
|---|---|---|
ListAndWatch |
Plugin → kubelet | 持续推送设备列表（Device数组+健康状态） |
Allocate |
kubelet → Plugin | 请求分配设备，返回设备挂载信息(Mount) |
GetDevicePluginOptions |
kubelet → Plugin | 返回插件选项 |
七、设备管理层模块 — Device
7.1 核心作用
NPU设备的底层管理——设备发现、健康状态、故障处理、热复位、虚拟设备（vNPU）管理。通过CGO调用DCMI驱动库操作硬件。
7.2 文件结构
| 文件 | 职责 |
|---|---|
ascendcommon.go |
AscendTools基类 + DevManager接口 |
ascend910.go |
Ascend910 Manager（训练NPU，功能最完整） |
ascend310.go |
Ascend310 Manager（推理NPU，简化版） |
ascend310p.go |
Ascend310P Manager（推理NPU，4种模式） |
ascendtolerance.go |
优雅容错管理（故障分级处理） |
reset_info_mgr.go |
重置信息管理器（单例模式） |
ascendcommon_v2.go |
A5架构扩展属性 |
deviceswitch/ascend_switch.go |
交换设备故障监控（CGO） |
dpucontrol/dpu_device_find.go |
DPU发现与配置 |
dpucontrol/types.go |
DPU类型定义 |

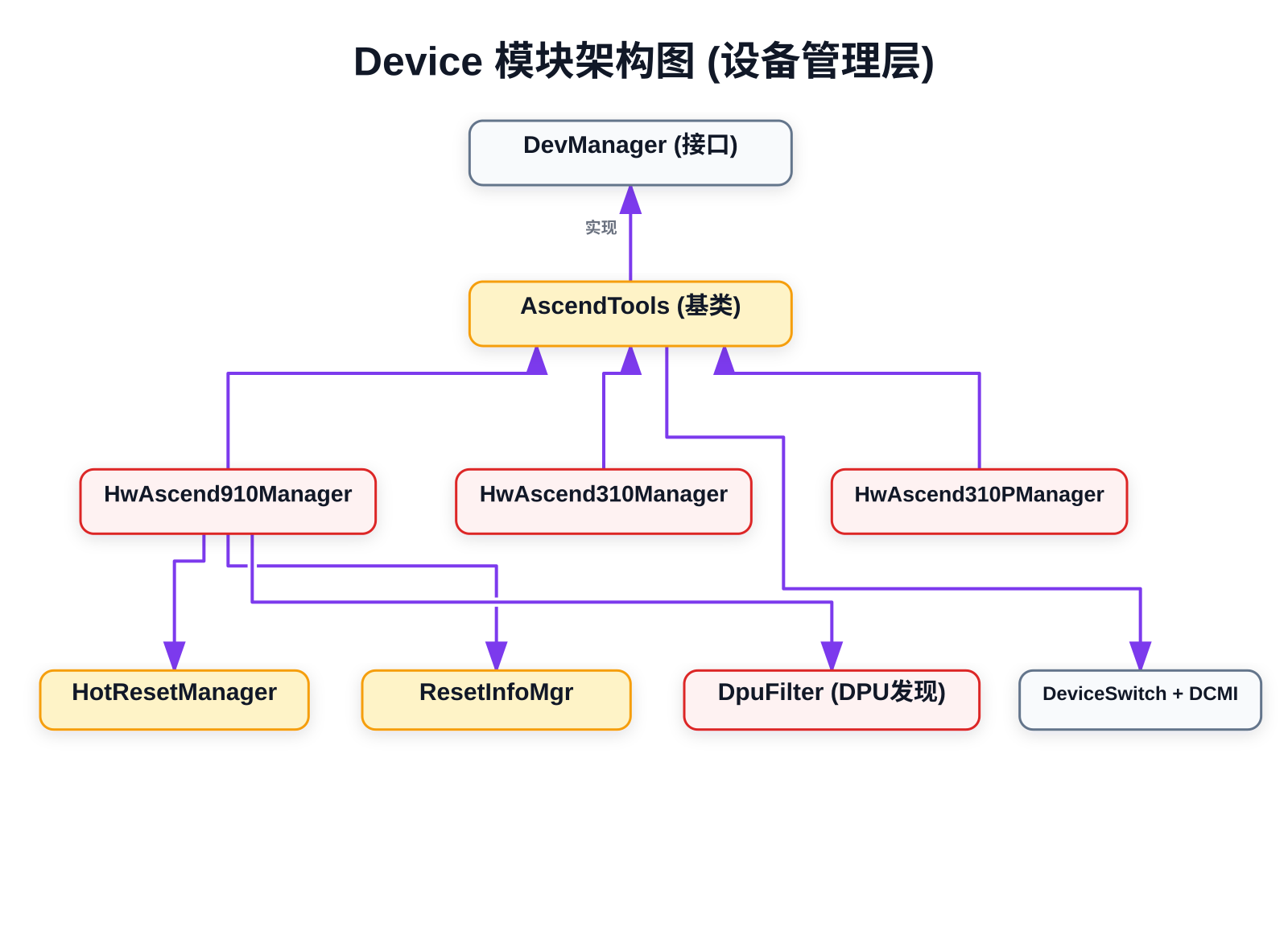

7.3 继承体系
DevManager (接口)
↑ 实现
AscendTools (基类) — 提供GetNPUs/UpdateNodeDeviceInfo等通用方法
↑ 继承
├── HwAscend910Manager (训练卡: 故障订阅/热复位/Ring重置/优雅容错)
├── HwAscend310Manager (推理卡: 简化版设备发现)
└── HwAscend310PManager (推理卡: 混插/虚拟/共享/物理4种模式)
7.4 关键函数
| 函数 | 所属 | 作用 |
|---|---|---|
GetNPUs() |
Ascend910 | 设备发现：扫描/dev/davinci*设备，返回NpuAllInfo |
GraceTolerance() |
Ascend910 | 优雅容错6步流程：分类设备→故障分级→热复位 |
hotResetHandler() |
Ascend910 | 热复位处理（带内/带外两种模式） |
hotResetTryOutBand() |
Ascend910 | 带外热复位执行 |
startUpHotReset() |
Ascend910 | 启动热复位流程 |
setAllDevUnhealthyOnRing() |
Ascend910 | Ring上所有设备设为不健康 |
getDevFaultInfo() |
Ascend910 | 获取设备故障信息 |
isFaultNeedRestart() |
Ascend910 | 判断故障是否需要重启 |
GetAssociatedLogicIDs() |
Ascend910 | 获取关联设备逻辑ID（Ring拓扑） |
SetDmgr() |
AscendTools | 设置设备管理器 |
GetChipAICore() |
AscendTools | 获取芯片AI Core数量 |
convertLogicIDsToDeviceNames() |
AscendTools | 逻辑ID转设备名称 |
UpdateNodeDeviceInfo() |
AscendTools | 更新设备信息到ConfigMap |
LoadDeviceInfoCm() |
AscendTools | 加载设备信息ConfigMap |
handleManuallySeparateNPUFaultInfo() |
AscendTools | 处理手动分离NPU故障信息 |
asyncReleaseAutoFill() |
AscendTools | 异步释放自动填充 |
checkAndInitNodeDeviceInfo() |
AscendTools | 检查并初始化节点设备信息 |
7.5 故障处理流程
DCMI驱动 → goFaultEventHandler (CGO回调)
↓
故障事件 → allFaultInfo channel
↓
限流器 (rate limiter)
↓
故障分级:
L1 (警告) → 记录日志，设备保持健康
L2 (降级) → 设备标记为不健康
L3 (隔离) → 设备隔离 + K8s Event通知
L5 (重置) → 触发热复位 (带内/带外)
↓
K8s Event 通知 + ConfigMap 更新 + ListAndWatch状态更新

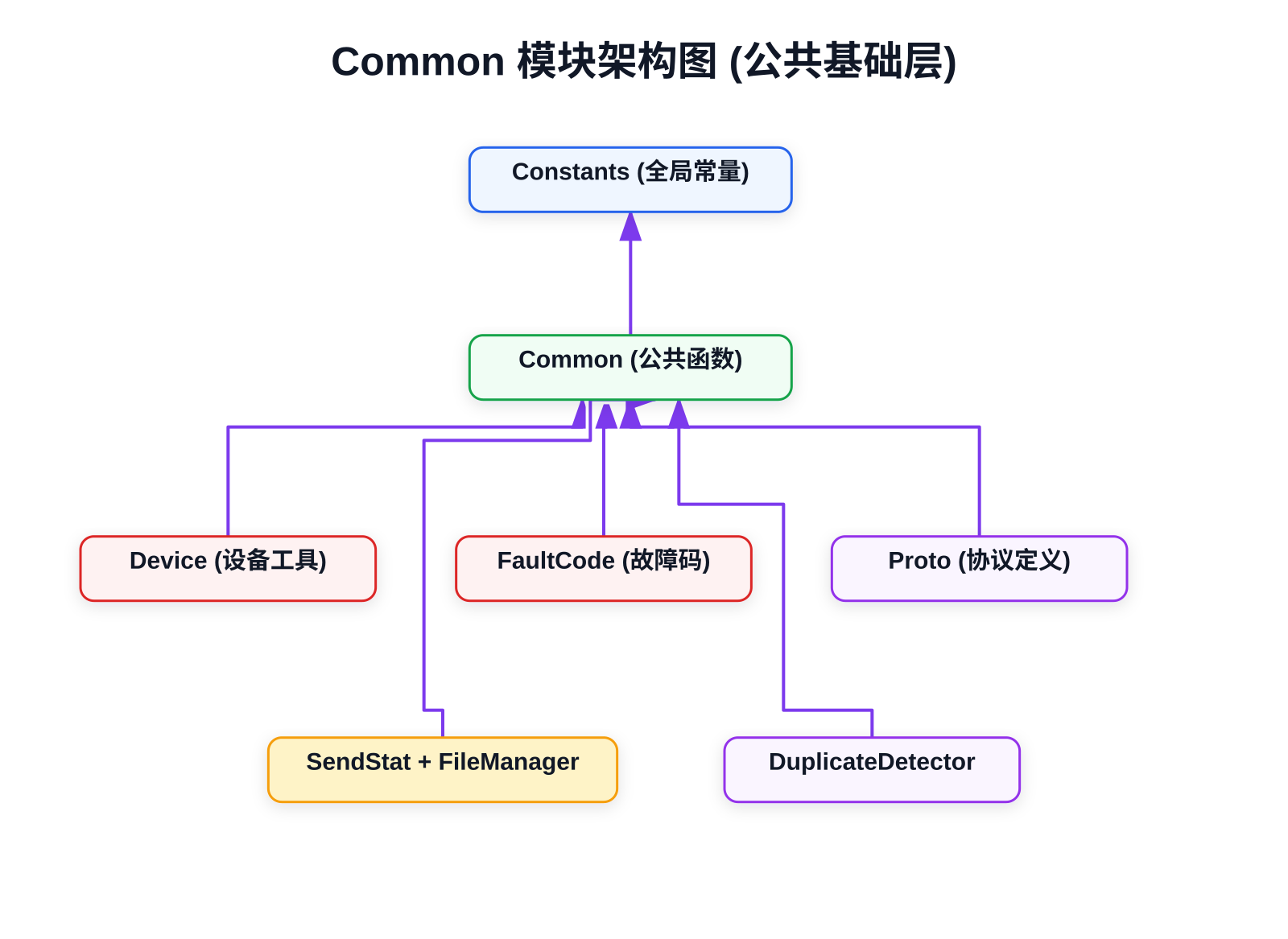

八、公共基础层模块 — Common
8.1 核心作用
全局常量、工具函数、故障码定义、协议定义——被几乎所有其他模块引用的"单一真相源"。
8.2 文件结构
| 文件 | 职责 |
|---|---|
constants.go |
全局常量（设备类型/路径/端口/限制等） |
constants_v2.go |
A5架构常量 |
common.go |
公共工具函数（序列化/锁/哈希等） |
device.go |
设备工具函数（设备ID解析/交换故障/默认设备路径） |
fault_code.go |
故障码定义与级别映射 |
proto.go |
协议定义 |
proto_v2.go |
A5协议定义 |
send_stat.go |
状态上报 |
file_manager.go |
文件管理 |
atomic_bool.go |
原子布尔值 |
slice_common.go |
切片工具 |
upgradefault.go |
升级容错 |
8.3 关键函数
| 函数 | 文件 | 作用 |
|---|---|---|
GetPattern() |
common.go:72 | 获取正则表达式模式映射 |
LockAllDeviceInfo() |
common.go:81 | 锁定所有设备信息（互斥） |
UnlockAllDeviceInfo() |
common.go:86 | 解锁设备信息 |
SetAscendRuntimeEnv() |
common.go:91 | 设置Ascend运行时环境变量 |
MakeDataHash() |
common.go:131 | 生成数据哈希 |
MarshalData() |
common.go:146 | 序列化数据 |
MapDeepCopy() |
common.go:156 | Map深拷贝 |
GetPodAnnotationByDeviceType() |
common.go:168 | 按设备类型获取Pod注解 |
GetDeviceFromPodAnnotation() |
common.go:184 | 从Pod注解获取设备 |
GetDefaultDevices() |
common.go:212 | 获取默认设备列表 |
GetDeviceID() |
device.go:78 | 解析设备ID |
GetSwitchFaultInfo() |
device.go:112 | 获取交换设备故障信息 |
UpdateSwitchFaultInfoAndFaultLevel() |
device.go:157 | 更新交换设备故障级别 |
SetSwitchFaultCode() |
device.go:282 | 设置交换设备故障码 |

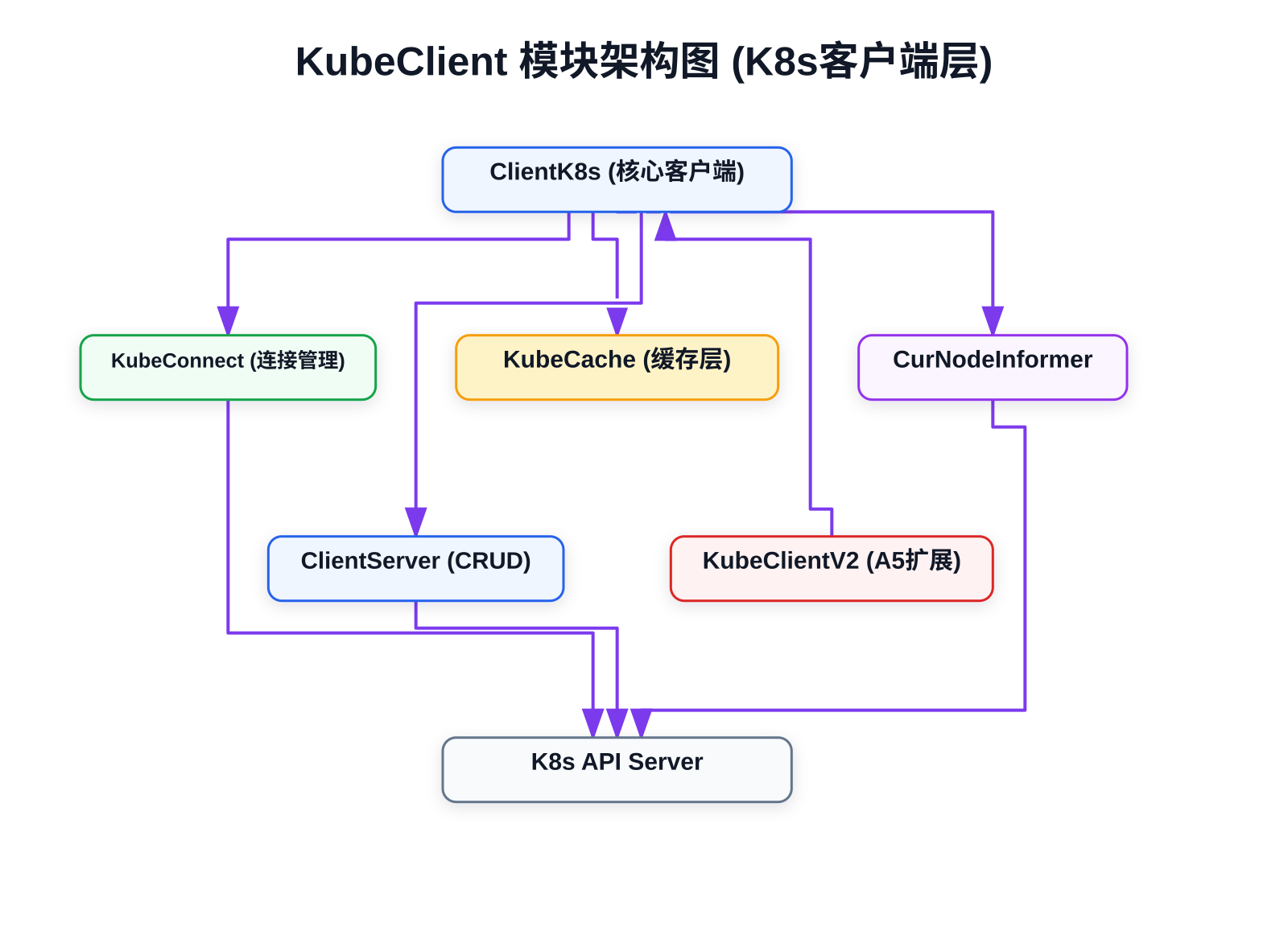

九、K8s客户端模块 — KubeClient
9.1 核心作用
封装 Kubernetes API 交互——节点标签/注解管理、ConfigMap CRUD、Pod查询、节点Informer、容器运行时检测。
9.2 文件结构
| 文件 | 职责 |
|---|---|
kubeclient.go |
ClientK8s核心客户端 |
kube_connect.go |
K8s连接管理（配置加载/创建Clientset） |
kube_cache.go |
缓存层（ConfigMap/Pod缓存） |
cur_node_informer.go |
当前节点Informer（监听Pod事件） |
client_server.go |
CRUD操作（ConfigMap/Node Annotation） |
kubeclient_v2.go |
A5扩展（PingMesh配置解析） |
types.go / types_v2.go |
类型定义 |
9.3 关键函数
| 函数 | 行号 | 作用 |
|---|---|---|
NewClientK8s() |
68 | 创建K8s客户端（从环境变量/in-cluster配置加载） |
GetNode() |
105 | 获取当前节点信息 |
PatchNodeState() |
112 | Patch节点状态（标签/注解） |
AddAnnotation() |
122 | 添加节点注解 |
GetPod() |
147 | 获取单个Pod |
PatchPod() |
163 | Patch Pod |
GetActivePodList() |
169 | 获取活跃Pod列表（字段选择器+校验） |
GetAllPodList() |
183 | 获取全部Pod列表 |
getPodListByCondition() |
198 | 按条件获取Pod列表 |
GetContainerRuntime() |
211 | 获取容器运行时类型（Docker/Containerd） |
CreateConfigMap() |
255 | 创建ConfigMap |
GetConfigMap() |
270 | 获取ConfigMap |
UpdateConfigMap() |
282 | 更新ConfigMap |
resetNodeAnnotations() |
295 | 重置节点注解 |
十、重复设备检测模块 — DuplicateDetector
10.1 核心作用
检测同一NPU设备被多个容器重复挂载的异常情况，支持Docker和Containerd两种容器运行时。
10.2 文件结构
| 文件 | 职责 |
|---|---|
manager.go |
Manager — 检测管理器（启动/扫描/事件监听） |
cache/container_cache.go |
ContainerCache — 容器缓存 + 重复检测算法 |
containerruntime/interface.go |
Client接口 + OCI端点探测 |
containerruntime/docker_client.go |
Docker客户端实现 |
containerruntime/containerd_client.go |
Containerd客户端实现 |
types/types.go |
数据类型定义 |
10.3 关键函数
| 函数 | 行号 | 作用 |
|---|---|---|
CheckDuplicateDevices() |
39 | 入口函数，创建Manager并启动检测 |
NewManager() |
62 | 创建检测管理器（初始化缓存+运行时客户端） |
Start() |
79 | 启动检测：全量扫描 + 事件监听 |
watchContainerEvents() |
98 | 监听容器创建/销毁事件 |
scanAllContainers() |
115 | 全量扫描所有容器设备挂载 |
HandleNewContainer() |
131 | 处理新容器：解析设备挂载 + 检测重复 |
HandleContainerRemoval() |
165 | 处理容器销毁：清理缓存 |
logDuplicate() |
170 | 记录重复检测告警日志 |
10.4 检测流程
1. CheckDuplicateDevices() 入口
↓
2. NewManager() → NewContainerCache() → NewClient()
↓
3. Start()
├── scanAllContainers() (全量扫描)
│ ├── 解析所有容器设备挂载信息
│ ├── StoreAllAndFindDuplicates() (批量存储+检测)
│ └── logDuplicate() (告警)
└── watchContainerEvents() (增量监听)
├── HandleNewContainer() (容器创建 → 解析+检测)
└── HandleContainerRemoval() (容器销毁 → 清理缓存)
十一、拓扑模块 — Topology
11.1 核心作用
管理拓扑文件的读写、Rack拓扑信息采集，支持文件哈希校验确保数据完整性。
11.2 文件结构
| 文件 | 职责 |
|---|---|
topo.go |
拓扑文件读写、哈希校验 |
types.go |
拓扑数据类型定义 |
11.3 关键函数
| 函数 | 行号 | 作用 |
|---|---|---|
topoFileToStr() |
53 | 读取拓扑文件内容为字符串 |
getFileHash() |
66 | 计算文件SHA256哈希（完整性校验） |
ToFile() |
75 | 将拓扑信息写入文件 |
十二、模块间调用关系与数据流
12.1 主调用链
main.go
→ DeviceFactory.InitFunction()
→ DeviceFactory.initDevManager()
→ DCMI AutoInit() (CGO驱动初始化)
→ NewHwAscend910/310/310PManager()
→ InitSwitchDev()
→ NewHwDevManager()
→ setAscendManager() (按类型设置Manager)
→ setAllDeviceAndType()
→ initPluginServer()
→ ListenDevice()
├── Serve() → gRPC Server
│ ├── ListAndWatch() → Device.GetNPUs() → DCMI
│ └── Allocate() → Device设备挂载 → 容器
├── subscribeNpuFaultEvent() → DCMI故障回调
├── pollFaultCodeCM() → KubeClient.GetConfigMap()
└── ticker → reportDeviceInfo()
→ Device.UpdateNodeDeviceInfo()
→ KubeClient.UpdateConfigMap()
12.2 数据传递矩阵
| 数据 | 来源 | 去向 | 载体 |
|---|---|---|---|
| Flag配置 | 命令行 | main.go → DeviceFactory | flag.* 指针 |
| Manager实例 | DeviceFactory | Server层 | HwDevManager 结构体 |
| 设备列表 | DCMI驱动 | Server → kubelet | gRPC ListAndWatchResponse |
| 设备分配 | kubelet | Device层 → 容器 | gRPC AllocateResponse (Mount) |
| 故障事件 | DCMI回调 | Server → K8s Event | allFaultInfo channel |
| 设备信息 | Device层 | KubeClient → K8s | ConfigMap |
| 节点标签 | Server | KubeClient → K8s | Node Annotation/Label |
| 容器信息 | Docker/Containerd | DuplicateDetector | Container API |
| 拓扑信息 | Topology | Server → K8s | Node Label (topology) |
12.3 核心数据流
┌──────────┐ gRPC ┌──────────────┐
│ kubelet │ ─────────────→ │ PluginServer │
│ │ ←───────────── │ │
└──────────┘ ListAndWatch └──────┬───────┘
│
GetNPUs()│
↓
┌──────────────┐
│ Device层 │
│ (910/310/ │
│ 310P) │
└──────┬───────┘
│
CGO │
↓
┌──────────────┐
│ DCMI 驱动库 │
│ (libdcmi.so) │
└──────────────┘
┌──────────┐ ConfigMap ┌──────────────┐
│ K8s API │ ←─────────── │ KubeClient │
│ Server │ ───────────→ │ │
└──────────┘ Get/Patch └──────┬───────┘
│
↑
┌──────────────┐
│ PluginServer │ → ticker定时更新
└──────────────┘
十三、图表索引
| 编号 | 图表名称 | 文件 | 类型 |
|---|---|---|---|
| a01 | 系统整体架构图 | diagrams/a01_system_architecture.png |
架构图 |
| a02 | 模块划分与依赖关系图 | diagrams/a02_module_dependency.png |
架构图 |
| a03 | main.go 启动流程图 | diagrams/a03_main_startup_flow.png |
流程图 |
| a04 | Server 模块架构图 | diagrams/a04_server_module.png |
架构图 |
| a05 | Device 模块架构图 | diagrams/a05_device_module.png |
架构图 |
| a06 | Common 模块架构图 | diagrams/a06_common_module.png |
架构图 |
| a07 | KubeClient 模块架构图 | diagrams/a07_kubeclient_module.png |
架构图 |
| a08 | DuplicateDetector 模块架构图 | diagrams/a08_duplicatedetector_module.png |
架构图 |
| a09 | DeviceFactory 模块架构图 | diagrams/a09_devicefactory_module.png |
架构图 |
| a10 | 模块间数据流图 | diagrams/a10_data_flow.png |
数据流图 |
鲲鹏昇腾开发者社区是面向全社会开放的“联接全球计算开发者，聚合华为+生态”的社区，内容涵盖鲲鹏、昇腾资源，帮助开发者快速获取所需的知识、经验、软件、工具、算力，支撑开发者易学、好用、成功，成为核心开发者。
更多推荐
6
0- 0
已为社区贡献9条内容
所有评论(0)
