在昇腾NPU算子开发过程中，开发者常常面临的挑战是：算子内部计算和内存搬运流水难以可视化分析。在以往，开发者通过跑性能仿真来获取算子的指令级流水图，性能仿真具有两个缺点：

仿真速度慢，大型算子可能要跑几小时甚至几天。

数据不精准，无法反馈板上真实的数据情况。

针对以上两个用户痛点，msOpProf（MindStudio Ops Profiler）基于昇腾950独有的机制，打造了上板流水图的功能。上板流水图是基于真实硬件采集的，展示层级为PIPE级流水，暂不支持指令级流水，提供一种算子性能快速分析手段，让用户从“不得不用仿真”的困境中走出来，多一种选择。结合流水图可视化利器，从数据采集到交互式诊断，让性能瓶颈无处遁形，将“黑盒算子”变为“白盒观测”！

实战演练： Ascend 950算子实战

以quant_matmul算子为例，从昇腾910迁移到昇腾950，性能对比为0.8，说明在不改代码的情况下，算子性能劣化，需要进行分析。

采集命令：

msprof op --aic-metrics=PipeTimeline,Default ./quant_matmul

主要针对以下几点进行分析：

真实耗时：精确捕获硬件执行时间

流水线占比：Cube/MTE/Vector/Scalar各阶段时间分布

内存带宽：GM→L1、GM→UB、UB→GM各路径带宽使用

跨核同步：AIC/AIV Flag等待时间

注：

1. GM 为global memory全局内存，由多个core共享

2. UB、L1、L0A、L0B、L0C、为core内的内存单元，但仍可能被多个流水访问

3.MTE1、MTE2、MTE3、Fixpipe为搬运管道，用于内存单元间数据传输

4.AIC：Ascend Instruction Controller（指令控制器）5.AIV：Ascend Instruction Vector（向量指令控制器）6.Fixpipe：固定搬运管道（用于数据在内存层级间快速流转）7.L0C直通UB：L0C缓存直接映射至UB，减少中间搬运

占比分析 —— “看占比、判瓶颈”的全景图

**核心能力：**将PipeUtilization.csv中的Pipe流水占比数据可视化，从Cube/MTE/Scalar/Vector四个维度判断瓶颈类型，一眼定位“问题流水线”。

分析过程

查看各个Pipe耗时占比（CSV 格式）

cat output/PipeUtilization.csv

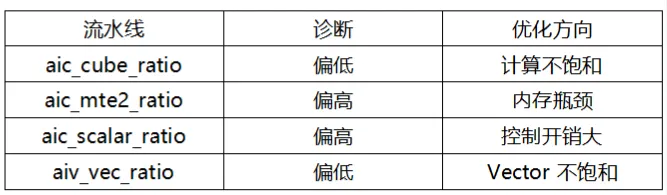

关键指标：

aic_cube_ratio # Cube 计算占比
aic_mte2_ratio # GM→L1 搬运占比
aic_scalar_ratio # Scalar 控制占比
aiv_vec_ratio # Vector 计算占比

分析结论：quant_matmul算子MTE2占比过高

**场景痛点：**算子Cube占比仅26.5%，计算不饱和。

**医生处方：**查看PipeUtilization.csv，发现MTE2占比27.4%，Scalar占比25.5%，疑似内存瓶颈。

**根因定位：**查看Memory.csv，发现AIV从GM读取5.84GB/s（workspace数据），AIC写入GM 128KB。这是因为quant_matmul 的Cube结果需要写回GM workspace，Vector 端再从GM读入UB，两次GM访问拖慢流水线。

时序分析 ——

“看时序、找空闲”的微观显微镜

**核心能力：**visualize_data.bin支持导入MindStudio Insight；trace.json支持导入Chrome Tracing或者MindStudio Insight，结合可视化界面可以逐事件分析流水线执行时序，精准定位同步等待、内存搬运串行等微观瓶颈。

分析过程

启动MindStudio Insight并加载visualize_data.bin文件。分析发现：在AIC完成计算后，把结果从L0C搬回GM上，AIV又从GM搬数据到UB，这里产生了大量的耗时，然而在昇腾950上，我们有L0C直通UB的方法！

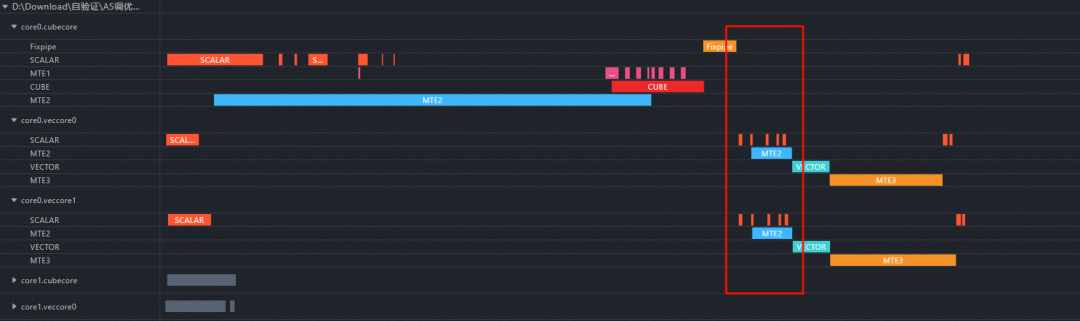

图1 优化前pipe流水

分析结论：流水可以通过L0C->UB实现性能优化

AIV利用AIC计算时间窗口预取scale参数，CUBE结果通过 Fixpipe直通UB，AIV无需读取。

优化前后对比

**流水图对比：**可以看到图中，在优化后，AIV少了一段MTE2搬运流水，提升了并行度。

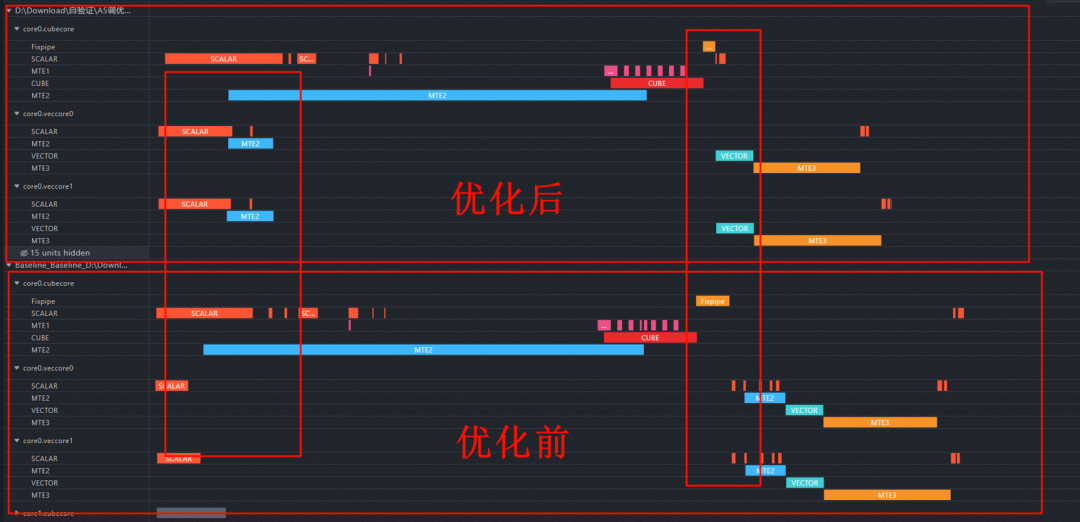

图2 优化前后pipe流水对比

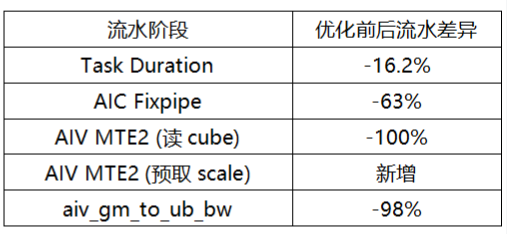

**数据对比：**对比优化前后的关键事件时序。

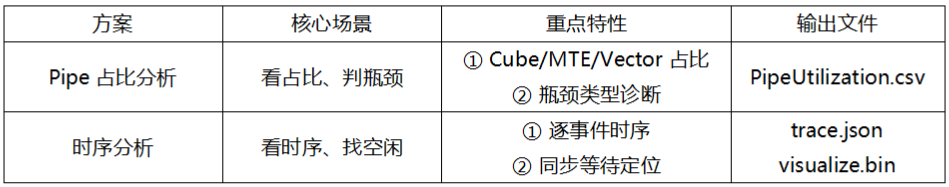

总结：两大利器，精准打击

**一句话总结：**占比分析看“瓶颈类型”，时序分析看“执行细节”——两大利器合璧，性能瓶颈精准打击！

案例收益：

性能提升16.2%

GM访问减少100%

AIV GM带宽降低98%

立即体验：

查阅msOpProf官方文档https://gitcode.com/Ascend/msopprof/blob/master/docs/zh/user_guide/msopprof_user_guide.md，给你的算子做个全面诊断吧！
