1. 需求分析

1.1 背景

在MoE模型的训练过程中，进行首次反向（最后一层 layer）存在显存溢出风险。针对 moe_permute + moe_group_matmul 需要做反向融合算子，以节省显存，同时保证确定性运算。

在 MoE（Mixture of Experts）模型中，前向计算流程为：

1. MoeInitRouting​（语义等价于 Permute）：根据路由结果将 token 分发到对应 expert，输出 expanded_x（按 expert 分组排列的 token）和路由索引 expandedRowIdx
2. GroupedMatmul​：对每组 expert 的 token 分别执行矩阵乘法 expanded_x @ weight → y

反向传播需要计算 d_x（对输入的梯度）和 d_weight（对权重的梯度）。非融合方案需要先计算 d_expanded_x = d_y @ weight^T，产生一个与 expanded_x 同形的中间张量（[M, K]，在大 token 数场景下可达数 GB），再通过 MoeInitRoutingGrad（scatter-add）归约到 d_x。这个中间张量是显存瓶颈。

本融合算子将两步反向合并在一个 kernel 中完成：Matmul 结果分块写入 workspace ring buffer，由 Vector 引擎立即消费并 scatter-add 到 d_x，​不产生完整的 d_expanded_x 中间张量​。

1.2 功能分析

• 正向链路​：MoeInitRouting(x, rowIdx, expertIdx) → expanded_x → GroupedMatmul(expanded_x, weight) → y
• 反向链路​（本算子）：d_y → GroupedMatmulGrad(d_y, weight^T) → d_expanded_x → MoeInitRoutingGrad(scatter_add) → d_x
• 不计算d_weight（本算子仅输出 d_x）

为何不计算 d_weight 可规避显存峰值

d_weight 通过另外的反向算子单独生成，不在本算子中计算。这样设计可规避显存峰值，原因如下：

1. 避免 d_expanded_x 全量物化

非融合方案中，d_expanded_x = d_y @ weight^T 产出完整形状为 [M, K] 的中间张量。以 ZMoE 典型配置（M = 108K tokens, K = 7168）为例：

• FP16 下：108K × 7168 × 2B ≈ 1.5 GB
• FP32 下：108K × 7168 × 4B ≈ 3.0 GB

本融合算子使用 workspace ring buffer 替代全量中间张量，ring buffer 大小仅为 parallNum × baseM × baseN × coreNum × sizeof(float)。以 parallNum=3, baseM=128, baseN=128, coreNum=32 为例：

• 3 × 128 × 128 × 32 × 4B ≈ 6 MB

节省约 1.5~3.0 GB 显存​。

2. 避免 d_weight 与 d_expanded_x 同时驻留

如果在同一算子中同时计算 d_x 和 d_weight，需要同时持有：

• d_y [M, N] — 上游梯度
• weight [G, K, N] — 权重矩阵
• d_expanded_x [M, K] — 中间结果（或 ring buffer）
• d_weight [G, K, N] — 权重梯度输出
• d_x [batch, K] — 输入梯度输出

此时 workspace 中同时存在 d_expanded_x 和 d_weight 两份大张量，显存峰值 = M×K + G×K×N。
以 G=60, K=7168, N=2048 为例：d_weight 占 60×7168×2048×2B ≈ 1.7 GB（FP16），加上 d_expanded_x 的 1.5 GB，仅这两个中间结果即达 ​3.2 GB​。

3. 分离策略

将 d_weight 计算拆分到独立算子（通过 npu_grouped_matmul 的 split_item=3 路径，即 expanded_x^T @ d_y），该算子的输入 expanded_x 由前向保存（autograd 已持有），输出 d_weight 直接累加到权重梯度。分离后：

阶段	主要显存占用	峰值
本融合算子 (d_x)	d_y + weight + ring buffer(~6MB) + d_x	~weight 大小 + 数 MB
单独 d_weight 算子	expanded_x + d_y + d_weight	~expanded_x + d_y + d_weight

两个算子的峰值在不同时间点出现，总峰值由各自的最大值决定，而非叠加，从而规避了 d_expanded_x + d_weight 同时驻留的显存尖峰。

数学定义和公式

记号约定​：

符号	含义	形状
M	expanded token 总数 =batch × topK	标量
K	特征维度（weight.shape[1]）	标量
N	隐藏维度（weight.shape[2]）	标量
G	expert 数量（group_num）	标量
g(i)	第 i 个 expanded token 所属的 expert ID	标量

前向公式​：

1. expanded_x = Permute(x, routing_indices) # 形状: [M, K]
   y[i, n] = Σ_k expanded_x[i, k] × weight[g(i), k, n] # 形状: [M, N]

反向核心公式​：

给定上游梯度 d_y = ∂L/∂y，形状 [M, N]：

**Step 1 — Grouped Matmul 反向（对 expanded_x 的梯度）**​：

1. d_expanded_x[i, k] = Σ_n d_y[i, n] × weight[g(i), k, n]

即 d_expanded_x = d_y @ weight^T，其中 weight^T 对每个 expert 在最后两维做转置：weight^T[g, n, k] = weight[g, k, n]。

**Step 2 — MoeInitRouting 反向（Scatter-Add 归约）**​：

1. d_x[b, k] = Σ_{i ∈ expanded_tokens_of_batch(b)} d_expanded_x[i, k]

其中 expanded_tokens_of_batch(b) = { i | oriExpandedRowIdx[i] / topK == b }，即 original_pos = oriExpandedRowIdx[i]，batch_row = original_pos / topK。

逐元素梯度公式​（合并 Step 1 和 Step 2）：

1. d_x[b, k] = Σ_{i: batch(i)=b} Σ_n d_y[i, n] × weight[g(i), k, n]

展开为标量形式：

1. ∂L/∂x[b, k] = Σ_{i=0}^{M-1} Σ_{n=0}^{N-1} 1_{batch(i)=b} × ∂L/∂y[i, n] × weight[g(i), k, n]

其中 1_{batch(i)=b} 是指示函数，当 expanded 位置 i 映射回原始 batch 位置 b 时取 1，否则为 0。

输入输出

参数	角色	形状	数据类型
inputGradY	上游梯度 d_y	[M, N]其中M = batch × topK	FLOAT / FLOAT16 / BF16
inputWeight	权重矩阵	[G, K, N]其中G = group_num	FLOAT / FLOAT16 / BF16
expandedRowIdx	展开路由索引	[L]，batch ≤ L ≤ M	INT64
groupList	每组 token 数（非 cumsum）	[G]	INT64
outputGradX	输入梯度 d_x	[batch, K]	FLOAT（固定 FP32）

注​：

• expandedRowIdx 的语义由 rowIdxType 控制：0 表示 gather 类型（expanded→original），1 表示 scatter 类型（original→expanded）。反向需要 expanded→original 映射。
• outputGradX 固定为 FP32 输出，框架/模型侧再 cast 为 FP16/BF16，以保证 scatter-add 累加精度。
• 本算子不输出 d_weight，d_weight 由独立算子计算（expanded_x^T @ d_y）。

约束

约束项	约束条件
gradY 维度	必须为 2D
weight 维度	必须为 3D
expandedRowIdx 维度	必须为 1D，长度满足batch ≤ L ≤ batch × topK，且L ≥ M
groupList 维度	必须为 1D，长度等于G（weight.shape[0]）
维度一致性	gradY.shape[1]必须等于weight.shape[2]（即 N 维度一致）
groupList 语义	Σ groupList[i]必须等于M（gradY.shape[0]），即每组 token 数之和等于总 token 数
topK	必须 > 0
batch	必须 > 0
rowIdxType	必须为 0 或 1
groupList 单组	groupList[i]可为 0（空 expert），kernel 会跳过空组
数据类型	gradY 和 weight 的 dtype 必须相同（同属 {FLOAT, FLOAT16, BF16}）
芯片支持	ascend910b, ascend910_93

2 特性实现方案

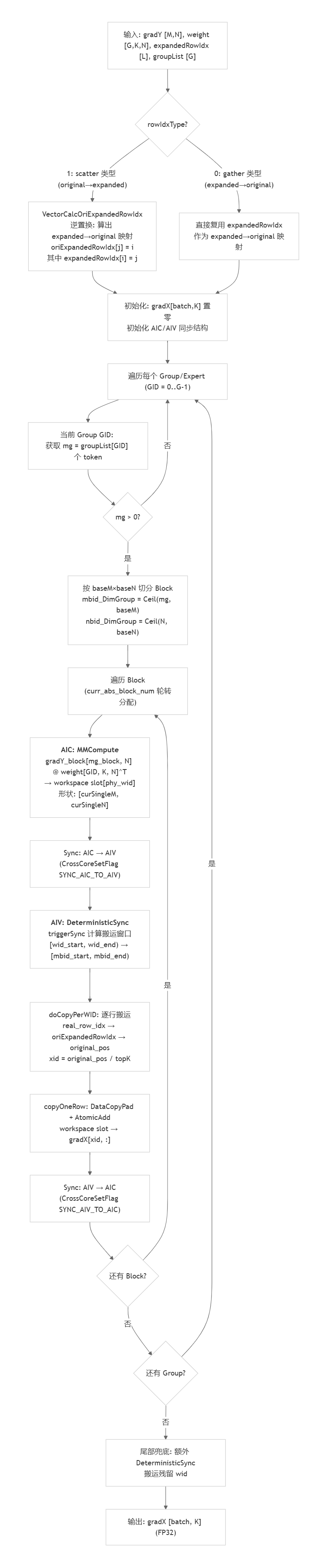

2.1 算子整体计算流程图

2.2 aclnn 设计

2.2.1 执行场景

本算子​仅支持 AICORE 路径​，不存在 AICPU 与 AICORE 的场景区分。

• PrecisionReduceFlag(true)：开启精度还原，支持 FP16/BF16 输入下的高精度累加。
• DynamicCompileStaticFlag(true)：开启动静态编译。
• DynamicShapeSupportFlag(true) / DynamicRankSupportFlag(true)：支持动态 Shape 和动态 Rank。
• NeedCheckSupportFlag(false)：不进行额外支持性检查。

2.2.2 入图支持

通过 ExtendCfgInfo("opFile.value", "moe_init_routing_grouped_matmul_grad") 指定 kernel 入口文件。算子通过 OP_ADD 注册到 GE 图，支持图编译。

aclnn 接口：

• aclnnMoeInitRoutingGroupedMatmulGradGetWorkspaceSize(...) — 获取 workspace 大小
• aclnnMoeInitRoutingGroupedMatmulGrad(...) — 执行算子

算子入图，支持动态 Shape / 动态 Rank。

2.3 infershape 设计

2.3.1 输入 Shape 和 Dtype 校验

输入	维度数	各维约束
gradY	2	[M, N]，其中M = batch × topK，N 任意
weight	3	[G, K, N]，其中 N 必须与gradY.shape[1]一致
expandedRowIdx	1	长度L满足batch ≤ L ≤ M，且L ≥ M
groupList	1	长度等于G（weight.shape[0]），且Σ groupList[i] = M

2.3.2 输出 Shape 和 Dtype 推导

• outputGradX shape​：[batch, K]，其中 batch 来自 attr（必须由用户显式传入），K = weight.shape[1]
• outputGradX dtype​：恒为 DT_FLOAT（FP32），与输入精度解耦

2.3.3 关键推导参数

从各输入 shape 中提取：

• dm = gradY.shape[0] — M 维度（= batch × topK）
• dn = gradY.shape[1] — N 维度（= weight.shape[2]）
• dk = weight.shape[1] — K 维度（= weight.shape[2] 对应 gradY.shape[1] 的匹配维度的”另一端”）
• gmmGroupNum = weight.shape[0] — 分组数（expert 数）

校验逻辑：

1. gradY.shape[1] == weight.shape[2]（N 维度一致）
2. groupList.shape[0] == weight.shape[0]（G 维度一致）
3. batch ≤ expandedRowIdx.shape[0] ≤ batch × topK
4. expandedRowIdx.shape[0] ≥ dm
5. dm % batch == 0（用于反推 topK）

2.3.4 对 -1/-2 场景的适配

• **-1（UnknownShape）**​：支持。DynamicShapeSupportFlag(true) 已启用，shape 在运行期确定。
• **-2（UnknownRank）**​：支持。DynamicRankSupportFlag(true) 已启用，rank 在运行期确定。

infershape 在 compile 期（InferShapeMoeInitRoutingGroupedMatmulGrad）仅做连接校验，不做具体 shape 推导（输出 shape 依赖 attr batch，在 tiling 阶段完成）。

2.4 tiling 设计

2.4.1 分核策略

采用多核流水并行 + 确定性核间同步的分核策略：

核心思路​：

• 将所有 Group 的所有 Block（按 baseM × baseN 切分）展平为全局 Block 序列
• Block 按 coreNum 轮转分配给各 AICore（curr_abs_block_num 初始 = coreIdx，每次递增 coreNum）
• 每个 AICore 维护独立的 Cube 计算流水（cubeCount 计数），Cube 结果写入 workspace 的环形 slot（共 parallNum × coreNum 个 slot）
• AIV 与 AIC 协同：AIC 写完 slot 后通知 AIV 搬运，AIV 消费完通知 AIC 复用 slot

2.4.2 维度泛化限制

维度	是否可泛化至 2^31	说明
M (dm)	是	uint32_t 存储
N (dn)	是	uint32_t 存储
K (dk)	是	uint32_t 存储
G (gmmGroupNum)	是	uint32_t 存储
batch	是	uint32_t 存储，但M = batch × topK需 ≤ 2^31
topK	是	uint32_t 存储
expandedRowIdx 长度	是	通过totalInGroup引用，uint32_t 存储

注意​：mid 的中间计算（如 cubeCount * coreNum）使用 uint64_t 防止溢出，最终截断到 uint32_t 与 totalWids 取 min。

2.4.3 TilingData 内存对齐

PostTiling 中强制校验 tilingData->GetDataSize() % sizeof(uint64_t) != 0，确保 tiling data 8 字节对齐。

Workspace 各区域按 512 字节对齐（tmp_offset = ((tmp_offset + 511) / 512) * 512）。

2.4.4 Tiling 变量表

变量名	语义	设计上下界
matmulTiling(TCubeTiling)	Cube matmul 的精细化 tiling 参数（baseM/baseN/baseK/stepKa/stepKb/depthA1/depthB1 等），由MultiCoreMatmulTiling::GetTiling计算填充	由 matmul 库决定
irTilingData.batch	原始 batch 大小，来自 attr	[1, ∞)
irTilingData.topK	每个 token 选择的 expert 数，来自 attr	[1, ∞)
irTilingData.rowIdxType	路由索引类型：0 = gather（expanded→original），1 = scatter（original→expanded）	{0, 1}
coreNum	参与计算的 AICore 总数，来自硬件平台信息	硬件决定（典型 32）
vBaseM	向量计算基 M 大小 =UBCALSIZE / baseN	[1, baseM]
ubCalSize	UB 计算区大小 =16 × 256 = 4096（与GroupedMatmulFinalizeRouting一致）	固定值 4096
parallNum	每核并行深度（ring buffer slot 数）=CV_PARALL_NUM = 3	固定值 3（必须 ≥ 2）
k	Matmul 内维度 =dn（weight 最后一维 N）	[1, 2^31)
n	Matmul 输出维度 =dk（weight 中间维 K）	[1, 2^31)
dm	Matmul M 维度 =batch × topK	[1, 2^31)
dn	gradY 第二维 = weight 第三维 N	[1, 2^31)
dk	weight 第二维 K	[1, 2^31)
gmmGroupNum	分组/专家数 G	[1, 2^31)
batch	原始 batch 大小	[1, ∞)
totalInGroup	所有 group 的 token 数之和 =dm = M	[1, 2^31)
topk	每个 token 选择的 expert 数	[1, ∞)
deterministicFlag	确定性计算标志 = 1（固定）	固定值 1
deterWorkspaceSize	确定性 workspace 总字节数（含 MM 输出区 + 逆置换表区 + 系统区，均 512B 对齐）	[1, UINT64_MAX)
deterWorkspaceMMOutOffsetPtr	MM 输出区在 workspace 中的起始偏移	0
deterWorkspaceMMOutBytesSize	MM 输出区字节数 =parallNum × baseM × baseN × coreNum × sizeof(float)	[1, UINT32_MAX)
deterWorkspaceOriExpandedRowIdxOffsetPtr	逆置换表区起始偏移（512B 对齐）	[0, UINT64_MAX)
deterWorkspaceSystemOffsetPtr	系统 workspace 区起始偏移（512B 对齐）	[0, UINT64_MAX)
baseM	Matmul M 轴分块大小 =min(BEST_BASE_M, m)，其中BEST_BASE_M = 128	[1, 128]
baseN	Matmul N 轴分块大小 =min(BEST_BASE_N, n)，其中BEST_BASE_N = 128	[1, 128]
baseK	Matmul K 轴分块大小 =min(BEST_BASE_K, k)，其中BEST_BASE_K = 128	[1, 128]

2.5 片上内存资源设计

2.5.1 UB 空间分配

缓冲区	用途	大小
Matmul 内部 L0A Buffer	Cube 左矩阵 A（gradY 块）缓存	由 Matmul 库内部管理
Matmul 内部 L0B Buffer	Cube 右矩阵 B（weight^T 块）缓存	由 Matmul 库内部管理
Matmul 内部 L0C Buffer	Cube 累加结果 C 缓存	由 Matmul 库内部管理
queBind(TQueBind)	确定性同步数据搬运队列（VECIN→VECOUT），用于 copyOneRow 中 workspace→UB→gradX 的数据搬移	BUFFER_NUM × DETER_UB_SIZE = 2 × 12KB = 24KB
vecInQueue(TQue)	Vector 输入队列	1 slot（按需分配）
vecOutQueue(TQue)	Vector 输出队列	1 slot（按需分配）
expertIDxInQueue(TQue)	VectorCalcOriExpandedRowIdx 中的 chunk 数据缓冲区	1 slot，最大ORI_EXPANDED_ROW_IDX_CHUNK_BYTES = 32KB

2.5.2 L1 空间分配

缓冲区	用途	大小
L1 A Matrix Buffer	左矩阵 A 从 GM→L1 的 DMA buffer（stepKa × baseK 行块）	由 Matmul 库管理（与baseM/baseK/stepKa相关）
L1 B Matrix Buffer	右矩阵 B 从 GM→L1 的 DMA buffer（stepKb × baseK 行块）	由 Matmul 库管理（与baseN/baseK/stepKb相关）
L1 C Buffer	Matmul 结果回写 buffer	由 Matmul 库管理

L1 总大小通过 compileInfo->l1Size 获取（910B 上典型为 192KB/核），Matmul 库在 SetBufferSpace(l1Size, l0CSize, ubSize) 时内部分配。

2.5.3 LCM（Local Core Memory）分配

缓冲区	用途	大小
groupInfoAIVBuf(TBuf)	AIV 使用的 group 前缀和信息：grouplistAIVLocal、grouplistcumsumAIVLocal、groupWidCumsumAIVLocal、groupBMIDCumsumAIVLocal	4 × Ceil(G × sizeof(uint64_t), 32) × 32字节（G=60 时约 2KB）

2.6 kernel 方案

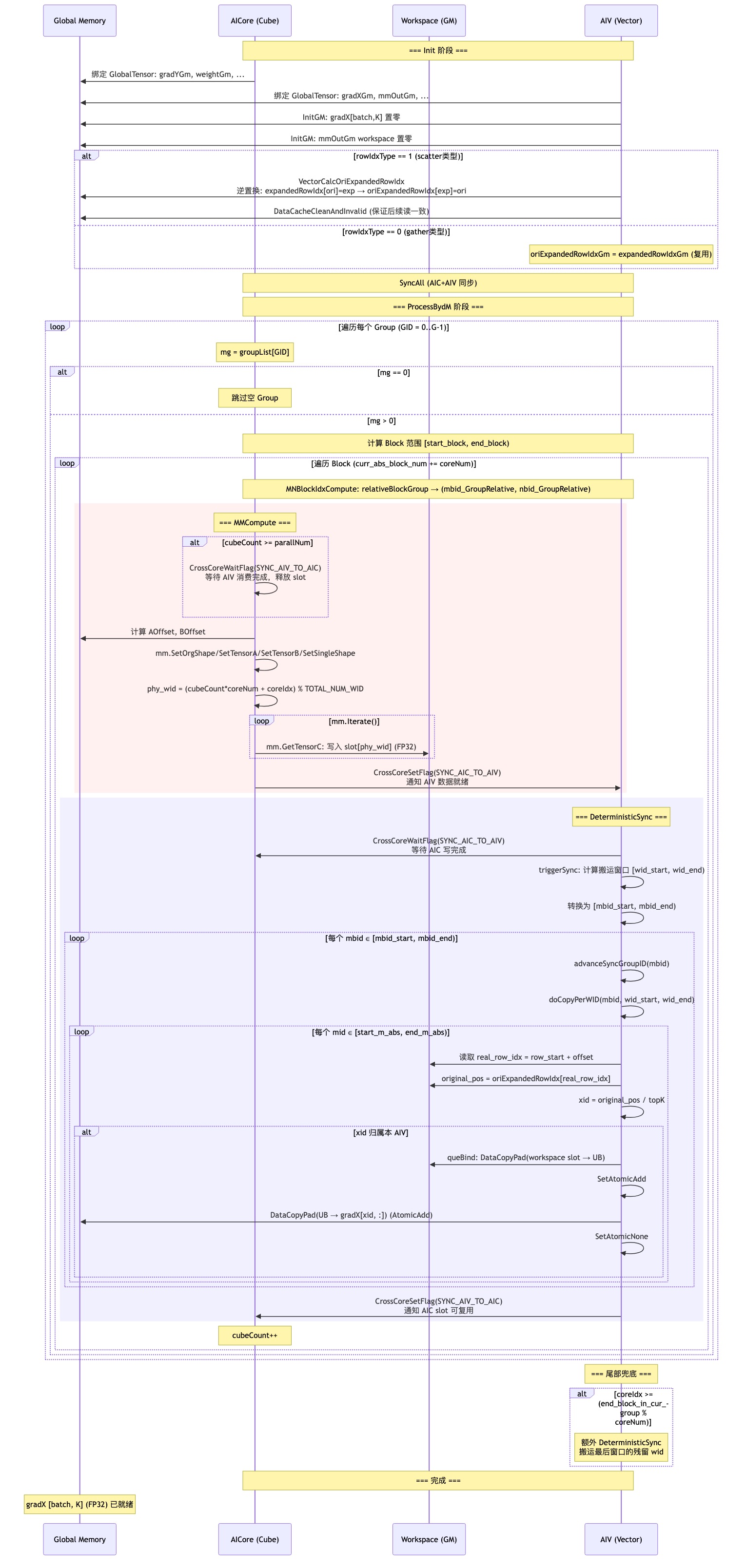

2.6.1 Kernel 计算流程图

2.6.2 精度转换策略

精度策略要点​：

1. Cube 累加全精度​：Matmul 的 C 类型固定为 float（FP32），不受输入精度影响。即 FP16/BF16 输入时，Cube 内部仍使用 FP32 累加，保证矩阵乘的计算精度。
2. Scatter-Add 全精度​：gradX 固定 FP32，AtomicAdd 以 FP32 精度执行。当多个 expanded token 映射回同一个 batch 行时（topK > 1），多次 FP32 累加不会损失精度。相比 FP16 累加（尾数仅 10 bits），FP32（尾数 23 bits）可避免大数值与小梯度相加时的截断误差。
3. 输出端 cast​：FP32 输出由框架/模型侧根据需要 cast 为 FP16/BF16，保持与主模型精度一致。这比在 kernel 内部直接输出低精度更灵活且更安全。
4. Tiling Key 按输入精度分流​：通过 SetTilingKey 按 grad_y 的 dtype 选择编译模板（ELEMENTWISE_TPL_SCH_MODE_FLOAT/FLOAT16/BF16），使不同精度场景使用不同的 Matmul 指令路径，同时保持 C 类型为 FP32。

---

4. 测试设计

4.1 测试标杆

• 非融合反向标杆​：用 torch_npu.grouped_matmul（split_item=2, weight^T）+ torch_npu.moe_token_permute_grad 拼装的反向组合作为 ground truth。该组合等价于本融合算子的计算语义。
• Naive 标杆​：用纯 PyTorch 小算子（torch.mm + torch.scatter_add）手写反向，确保业务逻辑正确，排除 torch_npu 算子本身的实现差异。

4.2 测试用例设计

4.2.1 白盒用例

场景	描述	关键参数
单 token 单 expert	最小功能验证：1 个 token 的 topK=1，1 个 expert	batch=1, K=128, N=256, topK=1, G=1, ratio=1.0
单 token 多 expert	topK>1 累加验证：同一 token 被多个 expert 处理，验证 scatter-add 归并	batch=1, K=128, N=256, topK=3, G=3, ratio=1.0
多 token 单 expert	所有 token 路由到同一 expert	batch=128, K=128, N=256, topK=1, G=1, ratio=1.0
多 token 多 expert	常规场景：多 token 分散到多 expert	batch=128, K=128, N=256, topK=3, G=10, ratio=0.8
空 expert	groupList 中存在 mg=0 的 expert（完全不命中），验证空组跳过逻辑	batch=10, K=128, N=256, topK=2, G=4, ratio=0.5，强制groupList[1]=0
尾块对齐	M/K/N 不能被 baseM/baseN/baseK 整除，验证 curSingleM/curSingleN 尾块处理	K=128+50, N=256+30, batch=10, topK=3, G=4
rowIdxType=0 (gather)	expandedRowIdx 已是 expanded→original，直接复用	同常规用例 +rowIdxType=0
rowIdxType=1 (scatter)	expandedRowIdx 为 original→expanded，先逆置换再使用	同常规用例 +rowIdxType=1
三种输入精度	FP32 / FP16 / BF16 分别验证	dtype ∈ {float32, float16, bfloat16}
边界 M=1	M 维度为 1（最小 batch×topK）	batch=1, topK=1, K=128, N=256, G=1
边界 N=1	N 维度为 1	batch=128, K=128, N=1, topK=3, G=4
边界 K=1	K 维度为 1	batch=128, K=1, N=256, topK=3, G=4
大 token 数	验证大 M 下 uint32 不溢出、chunk 分块正确	batch=108×1024, K=128, N=256, topK=2, G=60
