一、背景

在信号处理自研算法中，基础滤波操作——双最大值池化（DualMaxPooling）需要在每个卷积域内同时提取最大值和次大值及其对应权重。为满足高性能计算需求，本文基于AscendC开发该算子，实现对512×512图像使用7×7滤波核进行滤波。并通过高维切分、数据搬移优化和double-buffer等优化手段，优化算子性能。

本文核心内容包括：

1. DualMaxPooling算子功能实现
2. DualMaxPooling算子精度对齐
3. DualMaxPooling算子性能优化方案（高维切分、数据搬移优化、double-buffer）

二、DualMaxPooling算子功能实现

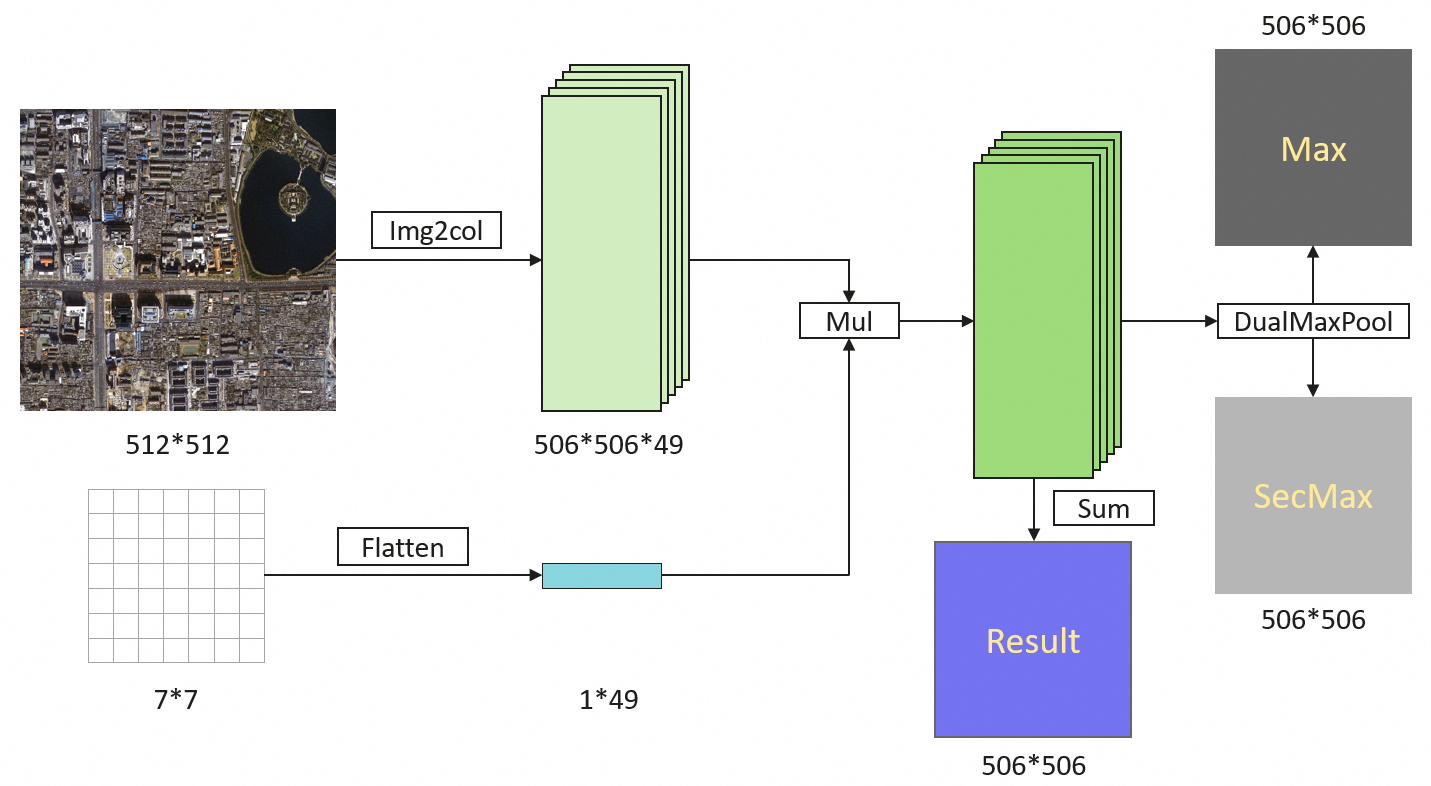

2.1 总体流程

对大小为512*512的原始图像通过7*7大小的滤波核进行滤波，由于卷积的stride是1，所以该shape下需要经过506*506次卷积计算，在计算之前需要完成img2col的操作，将原始图像在数据搬移的时候处理成506*49*506的矩阵，将7*7的滤波核展平成1*49的向量，方便后续的计算。由于需要在点乘之后取双最大值，所以需要将完整的卷积滤波操作拆分成点乘（Mul）和求和（Sum）操作，对完成img2col的图像矩阵和滤波向量相乘，结果的维度依旧是506*49*506，然后通过DualMaxPooling取出最大值和次大值以及其对应权重，最后将矩阵通过Sum输出506*506的矩阵，完成整个的滤波操作。

2.2 分核策略

在Atlas 800I A2上每个Vector有40个物理核，卷积计算共506×506次，从行维度分核（每个核完成一行506次卷积），共需506/40=12个iter，第13个iter需506%40=26个核参与计算。考虑开启double buffer（预取一轮数据到UB），且UB大小为192KB，若将506×49全部搬入需506×49×2×sizeof(float)≈193.7KB，故分两次搬入，每次每个核重复253个loop。

2.3 流程控制

通过重复调用Process()实现分核复用，对应2.2章节中具体的分核策略。

KERNEL_TASK_TYPE_DEFAULT(KERNEL_TYPE_AIV_ONLY);
   KernelFilter op;
   op.Init(x, y, z, tiling);
// 需要重复13个iter，针对最后一个iter26个核参与运算在Process()函数中实现
   for (int iter = 0; iter < 13; iter++){
       op.Process(iter);
   }

此部分为一个tile的计算过程，由于每个核需要重复处理两次253*49(padding之后为253*56维度)的数据，所以分为前半部分和后半部分进行处理。前后两次计算通过half参数0/1进行控制，iter和half这两个用于数据搬运过程中的原始数据的索引定位。

int32_t loopCount = 253;
// 控制最后一个iter中只有前26个核参与运算
if (iter == 12 && AscendC::GetBlockIdx() >= 26){
    return;
}
// 前半部分处理
CopyIn(iter, 0);
for (int32_t loop = 0; loop < loopCount; loop++){
        Compute(iter, loop);
    }
CopyOut(iter, 0);
// 后半部分处理
CopyIn(iter, 1);
for (int32_t loop = 0; loop < loopCount; loop++){
        Compute(iter, loop);
    }
CopyOut(iter, 1);

2.4 初始化

• GlobalTensor内存分配：前置操作已经将算子需要用到的大小为512*512的原图和7*7的滤波核从Host搬移到了Device侧，在初始化函数中将其地址对应传给GlobalTensor。
• TQue和TBuf内存分配：此算子在Vector核上运算的LocalTensor分为三种，通过逻辑位置TPosition来进行区别，数据搬入计算单元的VECIN，数据搬出计算单元的VECOUT，临时变量计算单元的VECCALC。Device端的资源统一用TPipe进行管理，在初始化函数中用TPipe给LocalTensor进行内存分配，需要注意的是Atlas 800I A2芯片每个核上的UB（Unified Bufer）大小为192KB，内存初始化不能超过该数值。
• SelMask初始化：在算子的计算流程中，需要通过AscendC::Select函数将为了满足UB对齐32Byte的地址对齐约束而进行的padding位，从0置为-inf，上述过程需要根据SelMask决定修改的数在源操作数的具体位置，SelMask是一成不变的，所以在Init函数中进行初始化。

// GlobalMemory存放输入的x（512*512的原始图像）,y（7*7的滤波核）,以及卷积后输出的z
xGm.SetGlobalBuffer((__gm__ float *)x, tiling.x_totalLen);
yGm.SetGlobalBuffer((__gm__ float *)y, tiling.y_totalLen);
zGm.SetGlobalBuffer((__gm__ float *)z, tiling.z_totalLen);
// UB存放搬入的数据x，在开启xLocal的double-buffer之后,需要把1->2
pipe.InitBuffer(inQueueX, 1, tiling.x_tileLen * sizeof(float));
// UB存放搬入的数据y
pipe.InitBuffer(inQueueY, 1, tiling.y_tileLen * sizeof(float));
// 存放Mul后的计算结果，56*253*sizeof(float)
pipe.InitBuffer(temMul, tiling.x_tileLen * sizeof(float));
// 存放最大值和最大值的索引
pipe.InitBuffer(temMax, 253*2 * sizeof(float));
// 存放次大值和次大值的索引
pipe.InitBuffer(temSecMax, 253*2 * sizeof(float));
// 存放最大值对应的权重
pipe.InitBuffer(temMaxWei, 253 * sizeof(float));
// 存放次大值对应的权重
pipe.InitBuffer(temSecMaxWei, 253 * sizeof(float));
// 存放Select操作过程中会用到的mask
pipe.InitBuffer(selMask, 56*256 / 16 * sizeof(uint16_t));
// 存放卷积计算后的结果
pipe.InitBuffer(outQueueZ, 1, tiling.z_tileLen * sizeof(float));

AscendC::LocalTensor<uint16_t> maskLocal = selMask.Get<uint16_t>();
// 初始化mask，具体为什么是32639，请看2.6章节
AscendC::Duplicate<uint16_t>(maskLocal, 32639, 56*253 / 16 * sizeof(uint16_t));

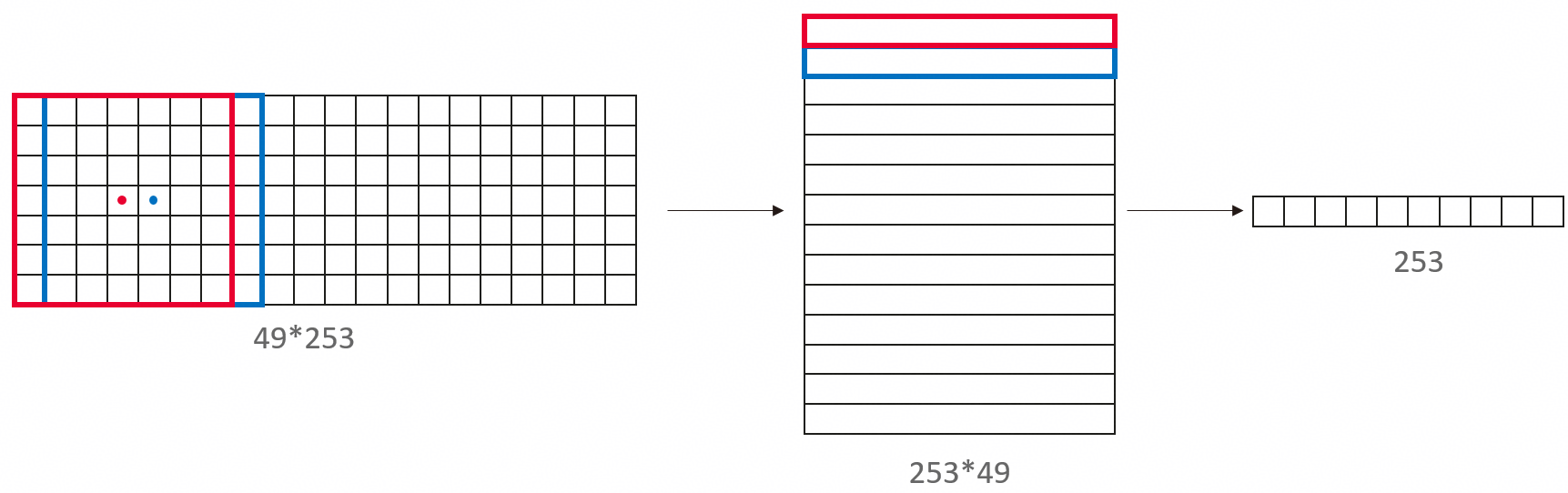

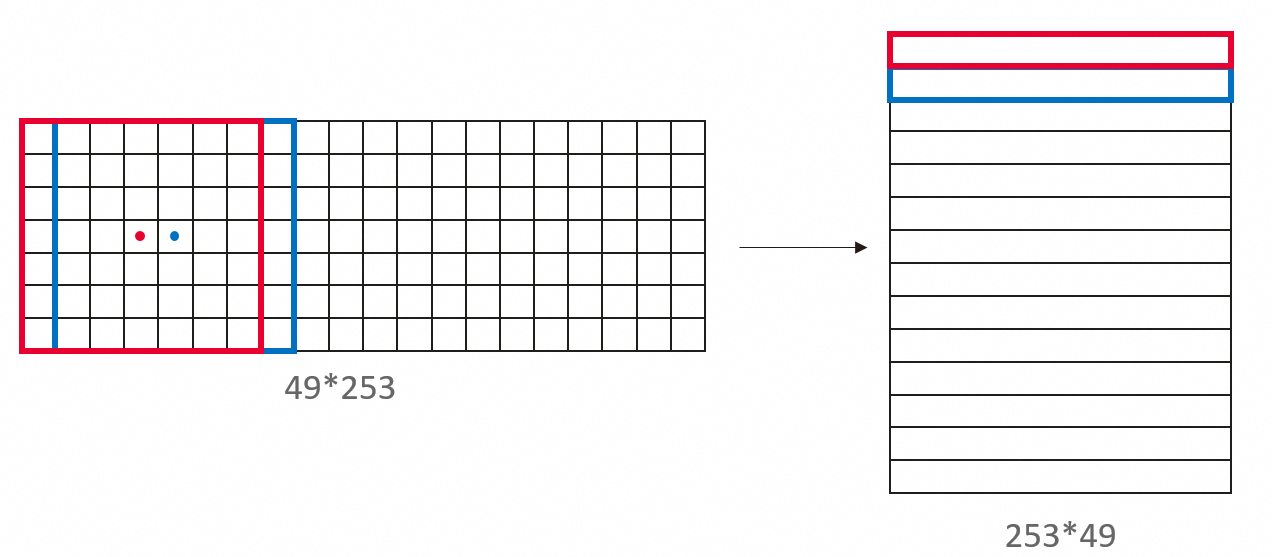

2.5 数据搬入（img->col）

由于在UB上，LocalTensor的起始地址需要保证32字节对齐，所以对于不满足对齐要求的数据要进行padding之后，才能够正常搬入。针对本算子，需要将7*7*sizeof(float)补齐到56*sizeof(float)，将253*49*sizeof(float)补齐到253*56*sizeof(float)，并且使用右padding，padding的元素为0。使用DataCopyPad实现img2col操作，即通过7次搬运将本不连续的一个卷积操作所覆盖的7*7（这里为了不引起歧义，没有用padding后的维度）的原始数据搬移到一起，并且通过253次loop，将一次tile所需要的所有数据全部搬入。

注意：此前已经将512*512的矩阵拉伸成1*262144大小的向量，将7*7的矩阵拉伸成了1*49的向量，所以可以通过GlobalMemory的连续索引来访问。

// LocalTensor需要对齐32byte，所以x申请56*253*sizeof(float)大小的tileLen，y申请56*sizeof(float)大小的tileLen，此部分在初始化函数中已经执行
uint32_t x_tileLen = 56*253;
uint32_t y_tileLen = 7*7+7;
// 暂设为1
BUFFER_NUM = 1;
// 控制单核单次loop次数以及数据搬运大小
tileNum = 253;
pipe.InitBuffer(inQueueX, BUFFER_NUM, tiling.x_tileLen * sizeof(float));
pipe.InitBuffer(inQueueY, BUFFER_NUM, tiling.y_tileLen * sizeof(float));

// x切片数据搬入
// 一个卷积核所覆盖的原始数据搬运，重复搬运7次连续内存，，单次7 * sizeof(float)的大小，通过(512-7) * sizeof(float)作为stride进行换行
// 此处的(512-7)涉及到后面精度问题的，开发的原始版本是512 * sizeof(float)
AscendC::DataCopyExtParams x_copyParams{7, 7 * sizeof(float), (512-7) * sizeof(float), 0, 0};
// 搬入数据需要对齐32Byte，所以采取右pad，每个连续数据pad1个float型数，pad值为0.0f；
AscendC::DataCopyPadExtParams<float> x_padParams{true, 0, 1, 0};
// 通过循环253次，将一次tile需要处理的数据全部搬入，一次for循环搬入一个滑窗7*7（pading之后是1*56维）的数据到UB
for(int i = 0; i < this->tileNum; i++){
    AscendC::DataCopyPad(xLocal[this->x_tileLen / this->tileNum * i],
// 这里通过索引来控制xGm起始位置的偏移，stride指的是512个数据跨度，half指的是前253还是后253个数据
    xGm[(iter * 40 + AscendC::GetBlockIdx()) * this->stride + i + half * this->tileNum], x_copyParams, x_padParams);
}

// y数据搬入
pipe.InitBuffer(inQueueY, BUFFER_NUM, tiling.y_tileLen * sizeof(float));
// 和x的搬运对齐，分7次搬运，每次搬运后对齐32Byte
AscendC::DataCopyExtParams y_copyParams{1, 7 * sizeof(float), 0, 0, 0};
// 需要对齐32Byte，所以采取右pad，pad1个float型数，pad值为0.0f；
AscendC::DataCopyPadExtParams<float> y_padParams{true, 0, 1, 0};
AscendC::DataCopyPad(yLocal, yGm, y_copyParams, y_padParams);

2.6 算子计算过程

计算过程中先通过Ascend::Mul计算出中间结果，然后通过AscendC::DataCopy复制一份结果用于后续的取最大值和次大值的操作（因为会涉及到置最小值的操作，所以不能在原地址上进行）。然后将之前的padding位置为-inf，大家可能要问了，问什么不在DataCopyPad的时候直接将padding的值设置为-inf，这是因为我们的算子并不是取了两个最大值就结束了，还要考虑到最后的Sum输出最终结果的操作，0.0f方便进行Sum操作。

// 通过56*loop来控制x的切片，xLocal[0:56*253)， loop[0:253)，计算前y_tileLen(56)个数
AscendC::Mul(mulLocal, xLocal[this->x_tileLen / this->tileNum * loop], yLocal, this->y_tileLen);
AscendC::DataCopy(valLocal, mulLocal, this->y_tileLen);
AscendC::Select(valLocal, maskLocal, mulLocal, std::numeric_limits<float>::lowest(), AscendC::SELMODE::VSEL_TENSOR_SCALAR_MODE, 253*56);

然后通过AscendC::ReduceMax求取最大值，根据最大值对应的索引找到对应的权重，并且把最大值对应的位置置为-inf，方便次大值的求取。

AscendC::ReduceMax<float>(maxLocal, valLocal, shareMaxBuff, this->y_tileLen, true);
index = maxLocal.GetValue(1);
realIndex = *reinterpret_cast<uint32_t*>(&index);
max_val = valLocal.GetValue(realIndex);
max_val_weight = yLocal.GetValue(realIndex);
valLocal.SetValue(realIndex, std::numeric_limits<float>::lowest());

同第一次最大值的求取过程一样，将次大值及其对应权重提取出来，至此DualMaxPooling操作完成，双最大值成功求取。

AscendC::ReduceMax<float>(maxLocal, valLocal, shareMaxBuff, this->y_tileLen, true);
index = maxLocal.GetValue(1);
realIndex = *reinterpret_cast<uint32_t*>(&index);
second_val = valLocal.GetValue(realIndex);
second_val_weight = yLocal.GetValue(realIndex);

最后别忘了把滤波之后的结果求出来，这是我们最终要输出的卷积结果。

// 计算前y_tileLen(56)个数的归约和，存放到sumLocal中
AscendC::ReduceSum<float>(sumLocal, mulLocal, shareBuff, this->y_tileLen);
// 根据loop的值来确定output的索引位置，loop范围[0,253)
zLocal.SetValue(loop, sumLocal.GetValue(0));

2.7 数据搬出

经过算子计算后，我们需要将最终得到的滤波结果进行输出，经过一个half的计算之后，得到了253个值，并且是连续内存，计算好GlobalMemory对应的索引直接搬出即可。

AscendC::DataCopyExtParams z_copyParams{1, 253 * sizeof(float), 0, 0, 0};
// 需要根据index定位搬出的数据在GM对应的起始位置，iter * 40 + AscendC::GetBlockIdx()确定分核计算的次序，half用来控制double buffer前半部分计算还是后半部分计算
AscendC::DataCopyPad(zGm[(iter * 40 + AscendC::GetBlockIdx()) * 506 + half * this->tileNum], zLocal, z_copyParams);

三、精度问题

3.1 问题现象：

滤波核为7*7大小矩阵，数值均为1/49f（做了归一化），图像为512*512大小矩阵，数值为每一行所对应的行号。

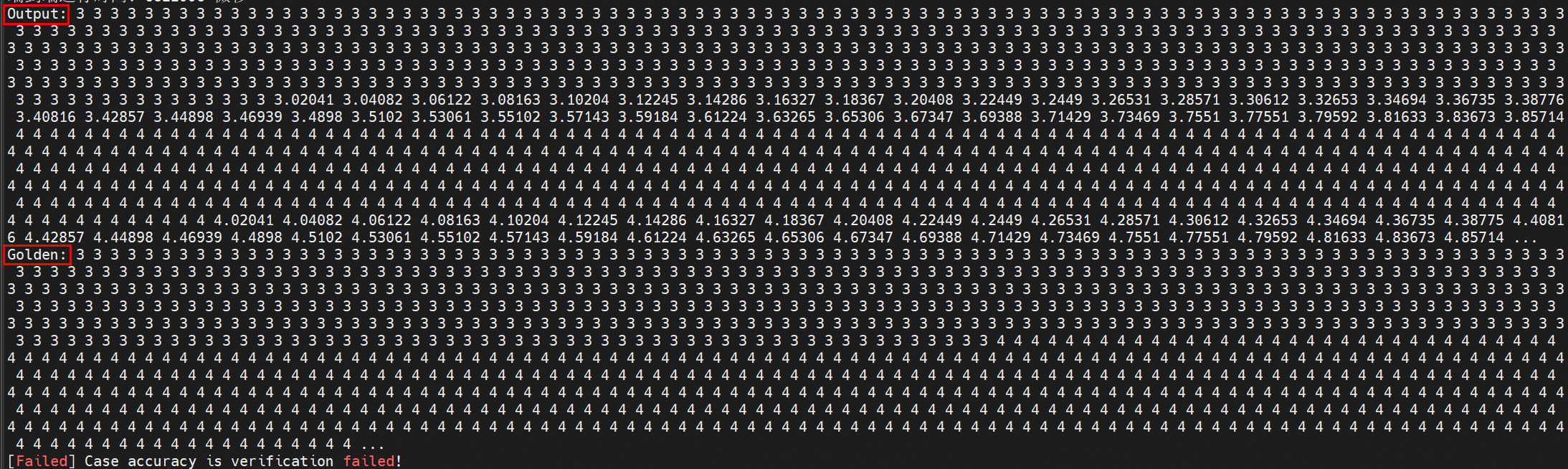

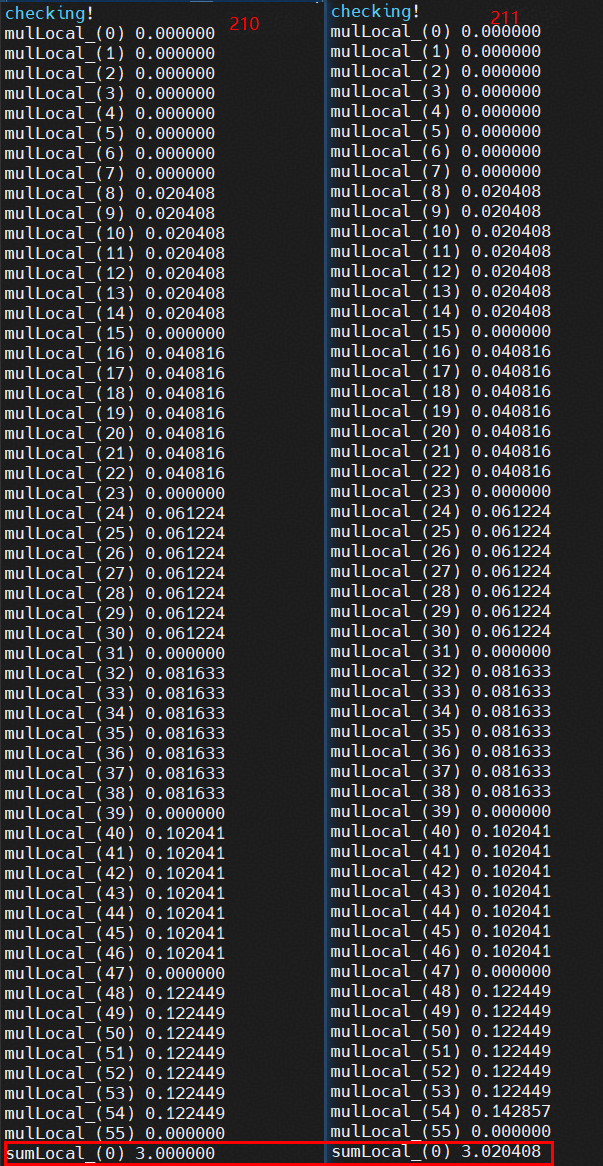

打印出2*506个结果供调试，其中Output是npu计算结果，Golden是cpu计算结果。由于图像数据每一行的值都一样，所以每个核算出来的506个值是一样的，但是npu上的最后42个值出了问题，并且每个值多0.020408，是1/49f的值，并且呈现等差数列的现象。

3.2 定位过程：

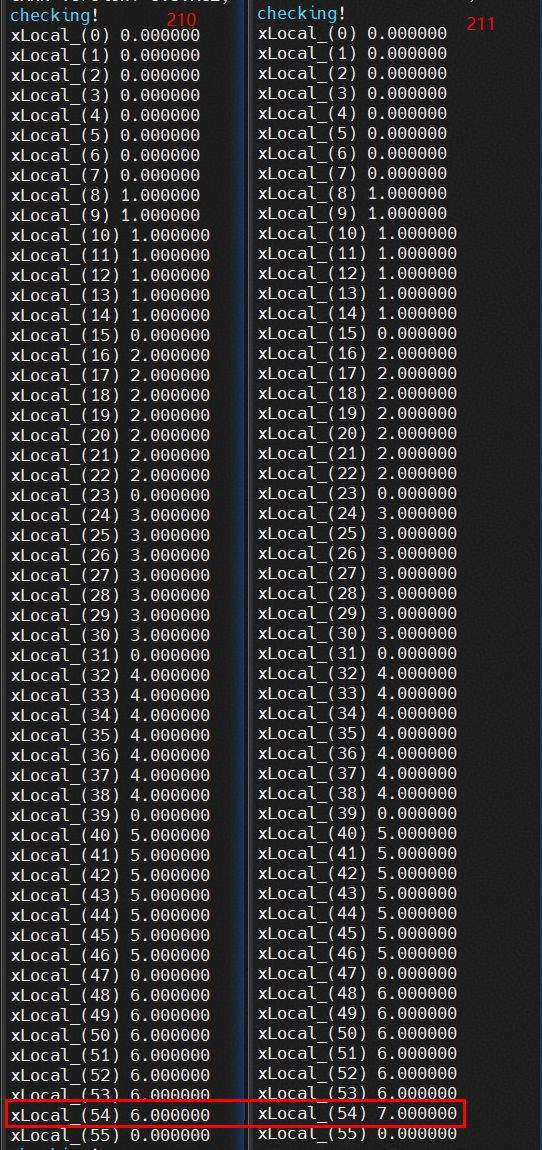

以第一个核的第一轮计算为锚点进行精度问题定位，通过dump计算过程中的Mul操作之后的数据，得出第一个核的第一个iter计算中，前半个half没有问题，后半个half的第211个loop数据出现异常，由于前面计算都没有出现异常，所以怀疑是数据搬入除了问题，打印搬入数据，发现从211loop开始，末尾搬入的数据开始向下一行偏移，到252loop的时候，后面的42个数全部错位了，说明AscendC::DataCopyPad()参数存在问题，结合构造的图矩阵的特点，每一行的数据相同，所以在211loop前也存在偏移，只不过即使偏移了，计算结果一致，所以并未显现出来。

找到DataCopyPad的代码，发现原代码里的srcStride是两次搬移起始地址的差值：

// 这里的512是两次搬移起始地址的差值
AscendC::DataCopyExtParams x_copyParams{7, 7 * sizeof(float), 512 * sizeof(float), 0, 0};
AscendC::DataCopyPadExtParams<float> x_padParams{true, 0, 1, 0};
// (iter * 40 + AscendC::GetBlockIdx()) * this->stride 控制行数，i + half * this->tileNum 控制列数
for(int i = 0; i < this->tileNum; i++){
    AscendC::DataCopyPad(xLocal[this->x_tileLen / this->tileNum * i],
    xGm[(iter * 40 + AscendC::GetBlockIdx()) * this->stride + i + half * this->tileNum], x_copyParams, x_padParams);
}

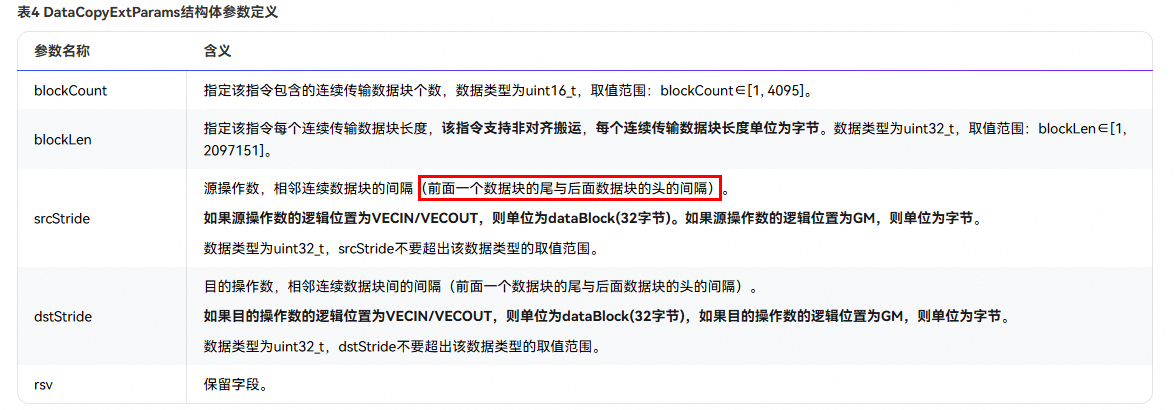

查看AscendC::DataCopyPad()接口定义，srcStride指的是前一次的尾和下一次搬运数据的头之间的间隔：

srcStride参数存在理解错误，更正后的代码后，精度问题解决。

AscendC::DataCopyExtParams x_copyParams{7, 7 * sizeof(float), (512-7) * sizeof(float), 0, 0};

四、性能优化

4.1 初始性能

采集算子的初始性能，进行分析：

当前的算子实现中，aiv_scalar_time有很高的占比，说明在aicpu上的计算太多了，观察实现逻辑发现，计算过程中存在大量的for循环，优化建议：用高维切分的repeat实现重复计算的操作。

• 原始实现：

使用了较多的for循环，增加了npu上scalar的开销

__aicore__ inline void Process(int32_t iter)
    {
        int32_t loopCount = this->tileNum * BUFFER_NUM;

        if (iter == 12 && AscendC::GetBlockIdx() >= 26){
            return;
        }
        CopyIn(iter, 0);

        for (int32_t loop = 0; loop < loopCount; loop++){
                Compute(iter, loop, 0);
            }
        CopyOut(iter, 0);
        CopyIn(iter, 1);
        for (int32_t loop = 0; loop < loopCount; loop++){
                Compute(iter, loop, 1);
            }
        CopyOut(iter, 1);
    }

主要需要修改的代码段是

AscendC::Mul(mulLocal, xLocal[this->x_tileLen / this->tileNum * loop], yLocal, this->y_tileLen);
AscendC::DataCopy(valLocal, mulLocal, this->y_tileLen);
AscendC::Select(valLocal, maskLocal, mulLocal, std::numeric_limits<float>::lowest(), AscendC::SELMODE::VSEL_TENSOR_SCALAR_MODE, 253*56);
// 选取最大值及其权重值
AscendC::ReduceMax<float>(maxLocal, valLocal, shareMaxBuff, this->y_tileLen, true);
index = maxLocal.GetValue(1);
realIndex = *reinterpret_cast<uint32_t*>(&index);
max_val = valLocal.GetValue(realIndex);
max_val_weight = yLocal.GetValue(realIndex);
// 选取次大值及其权重值
valLocal.SetValue(realIndex, std::numeric_limits<float>::lowest());
AscendC::ReduceMax<float>(maxLocal, valLocal, shareMaxBuff, this->y_tileLen, true);
index = maxLocal.GetValue(1);
realIndex = *reinterpret_cast<uint32_t*>(&index);
second_val = valLocal.GetValue(realIndex);
second_val_weight = yLocal.GetValue(realIndex);
AscendC::ReduceSum<float>(sumLocal, mulLocal, shareSumBuff, this->y_tileLen);

4.2 采用高维切分替代scalar操作

1. 将xLocal (253*56) 和yLocal (56)通过repeat实现mul，把for循环剔除

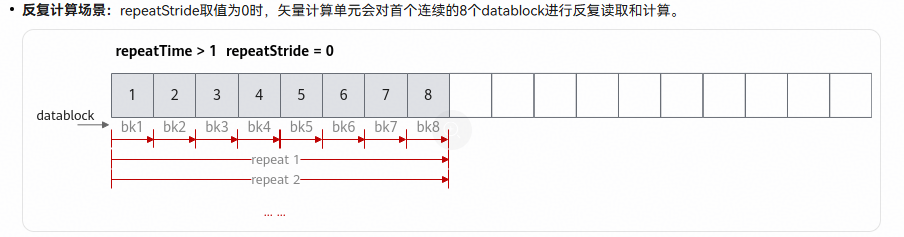

由于在高维切分计算中，8datablock为一个计算单位，默认一个datablock为32个字节，所以通过mask（连续模式下为计算的元素个数）和控制重复计算间隔的repstride控制数据在正确的位置进行计算，单次迭代计算56个数，即7个datablock，重复计算时计算结果mulLocal和输入数据xLocal选择部分重复计算，滤波核yLocal选择全部重复计算，其中dstrepstride和src0repstride均为7，src1repstride为0。

// 函数原型 __aicore__ inline void Mul(const LocalTensor<T>& dst, const LocalTensor<T>& src0, const LocalTensor<T>& src1, uint64_t mask, const uint8_t repeatTime, const BinaryRepeatParams& {dstblkstride,src0blkstride,src1blkstride,dstrepstride,src0repstride,src1repstride})
AscendC::Mul(mulLocal, xLocal, yLocal, 56，253， {1,1,1,7,7,0});

2. 先进行WholeReduceSum完成高维切分计算，减少一次DataCopy

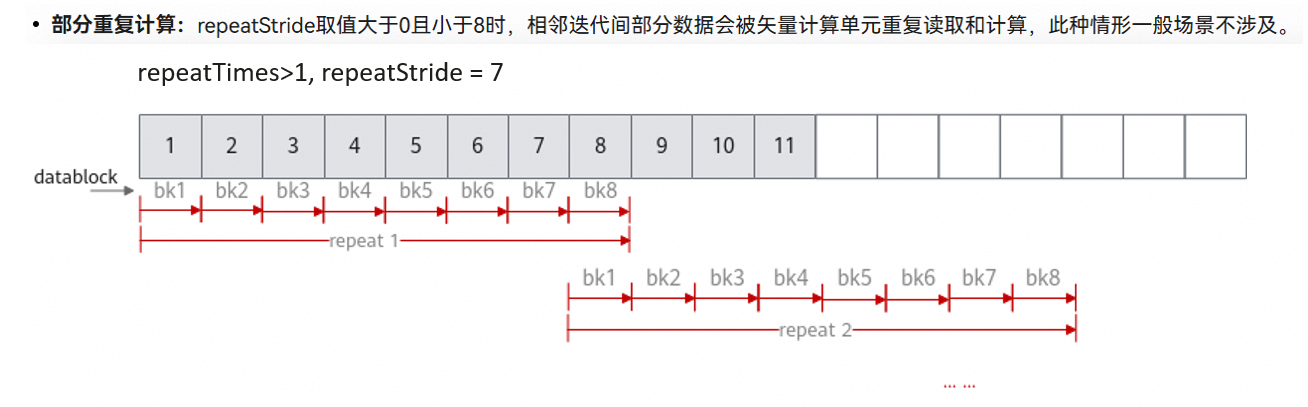

sumLocal的大小为253*sizeof(float)，原理同上，srcRepStride选择部分重复计算，值为7，此处dstRepStride的datablock的单位是sizeof(float)，用于存放归约之后的value，所以值为1。

// 函数原型 __aicore__ inline void WholeReduceSum(const LocalTensor<T>& dst, const LocalTensor<T>& src, const int32_t mask, const int32_t repeatTime, const int32_t dstRepStride, const int32_t srcBlkStride, const int32_t srcRepStride)
AscendC::WholeReduceSum<float>(sumLocal, mulLocal, 56, 253, 1, 1, 7);

3. 通过Select把pad的0.0f数据替换成float类型的最小值

采用AscendC::Select的模式1的前n个数据来根据SelMask来选择数值，SelMask的内存大小应该是253*56/16*sizeof(uint16_t)，SelMask内的的数值均为32639，二进制为0111 1111 0111 1111（选取padding位置置为float类型的最小值-inf）

// 函数原型 __aicore__ inline void Select(const LocalTensor<T>& dst, const LocalTensor<U>& selMask, const LocalTensor<T>& src0, T src1, SELMODE selMode, uint32_t count)
AscendC::Select<float>(valLocal, selMask, mulLocal, std::numeric_limits<float>::lowest(), AscendC::SELMODE::VSEL_TENSOR_SCALAR_MODE, 253*56)

4. 通过WholeReduceMax完成高维切分计算->选取最大值

由于要选取出每一个卷积域内的最大值和次大值，所以要用归约的方式来进行求取，maxLocal的大小为253*2*sizeof(float)，原理同上，srcRepStride选择部分重负计算，值为7，此处dstRepStride的datablock的单位是2*sizeof(float)，用于存放归约之后的value和index，所以值为1

// 函数原型 __aicore__ inline void WholeReduceMax(const LocalTensor<T>& dst, const LocalTensor<T>& src, const uint64_t mask[], const int32_t repeatTime, const int32_t dstRepStride, const int32_t srcBlkStride, const int32_t srcRepStride, ReduceOrder order = ReduceOrder::ORDER_VALUE_INDEX)
AscendC::WholeReduceMax<float>(maxLocal, valLocal, 56, 253, 1, 1, 7);

5. 根据WholeReduceMax取出来的index将对应位置置为float最小值-inf

此处不可避免引入scalar操作，需要将index一个个取出，然后再一个个置为-inf

for(int i = 0; i < 253; i++){
    index = maxLocal.GetValue(2*i+1);
    realIndex = *reinterpret_cast<uint32_t*>(&index);
    mulLocal.SetValue(56 * i + realIndex, std::numeric_limits<float>::lowest());
}

6. 通过WholeReduceMax完成高维切分计算->选取次大值

   AscendC::WholeReduceMax<float>(secMaxLocal, mulLocal, 56, 253, 1, 1, 7);

4.3 滤波核存在多次搬运

yLocal从GM到UB原本放在CopyIn()函数中实现，每次iter都会进行一次搬运。

将其搬运操作提前到Init()函数中，做到整个运算中只搬运一次，减少MTE2的压力。

4.4 开启Double-Buffer

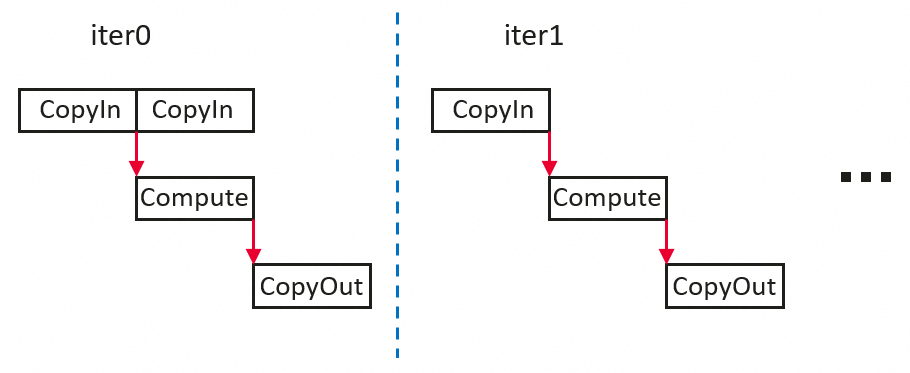

目前MTE2存在搬运bound，通过开启Double-Buffer实现xLocal的提前一轮预取，使计算和搬运互相掩盖，具体实现如下图所示：

需要在pipe内存初始化的地方给xLocal申请两倍的内存空间，并且修改Compute()函数，在第0iter时，实现xLocal的一轮数据预取，在最后一轮的时候，由于存在预取数据，所以取消xLocal的数据搬运，修改如下：

// 控制最后一个iter中只有前26个核参与运算
if (iter == 12 && AscendC::GetBlockIdx() >= 26){
    return;
}
if (iter == 0){
    CopyIn(iter, 0);
}
CopyIn(iter, 1);
Compute(iter, 0);
CopyOut(iter, 0);

if (iter < 11 || (iter == 11 && AscendC::GetBlockIdx() < 26)){
    CopyIn(iter + 1, 0);
}
Compute(iter, 1);
CopyOut(iter, 1);

五、优化后算子实现整体流程

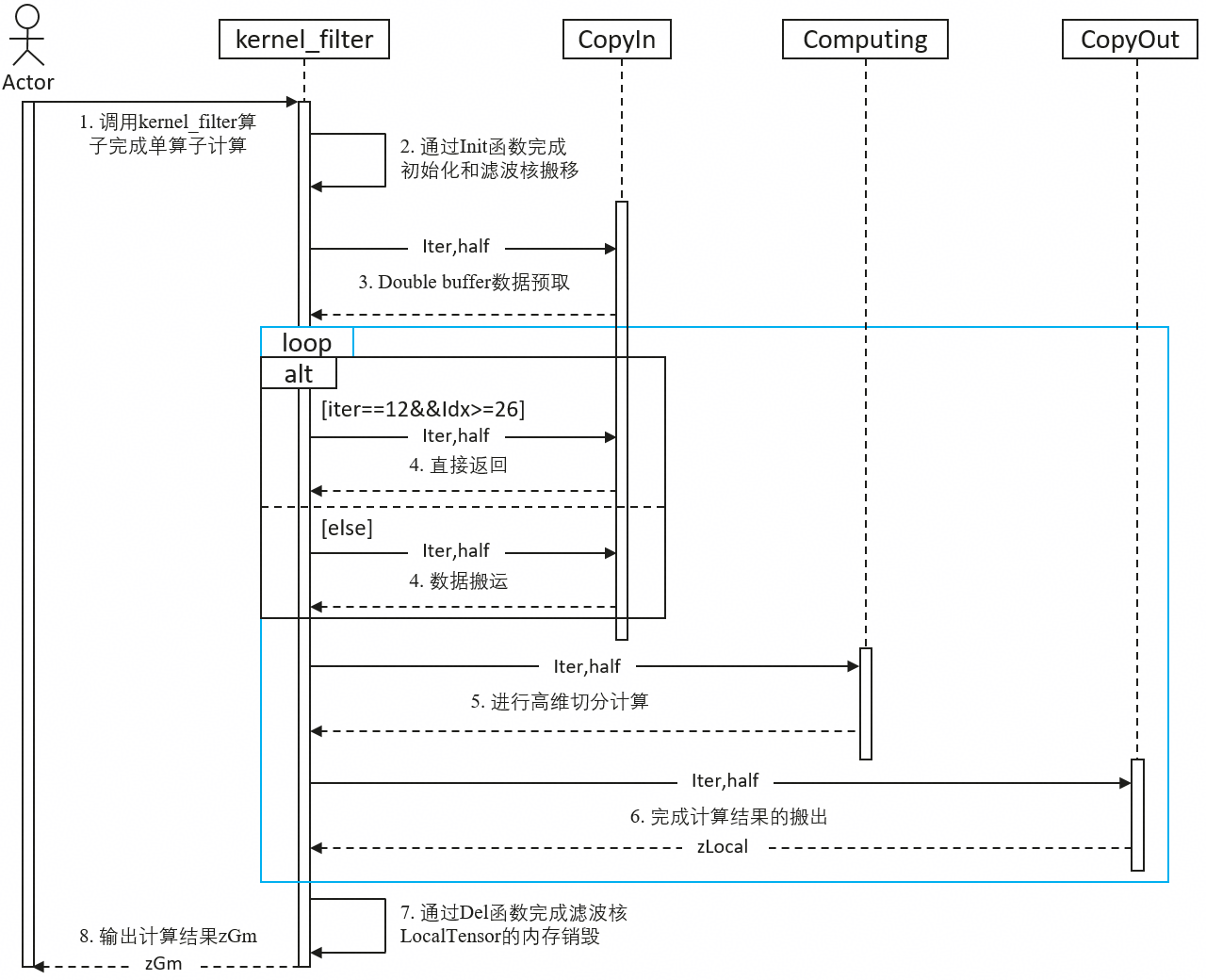

当算子被调用的时候，首先会调用KernelFilter类里的Init函数，完成GlobalTensor、LocalTensor、TQue、TBuff的内存分配、SelMask的初始化，以及滤波核的单次搬入。完成初始化之后，通过CopyIn函数实现被卷积数据的搬入，并且完成img2col操作，在数据搬运的过程中，需要进行double buffer的优化，实现计算和数据搬运的互相掩盖，具体实现上需要完成数据预取，即首轮搬运连续完成两次数据搬入操作，计算时每次都用预取的数据完成计算，double buffer的流程图如下所示。
完成数据搬入后，进入13次的iter循环，在Process函数中进行最后一个iter的判断，判断该核需不需要在最后一个iter进行运算，通过AscendC::GetBlockIdx()来获取当前的核的ID，通过ID来判断是否需要进行下一步的计算。
在计算阶段，先通过AscendC::Mul()进行高维切片计算，处理56*253的数据，接着用AscendC::WholeReduceSum()完成卷积操作，将得到的数据存放到待搬移的LocalTensor上，然后用AscendC::Select()将数据搬移时为方便进行Sum操作而pad的数值0置为float类型的最小值，接着用AscendC::WholeReduceMax()取得最大值，用得到的Index通过LocalTensor.GetValue()取到最大值对应的权重值，然后通过LocalTensor.SetValue()将最大值都置为float类型的最小值，之后再次重复以上操作获取次大值及其对应权重的获取，完成两次池化操作。
最后将卷积得到的结果搬出，并且销毁LocalTensor所分配的内存，完成整个算子的计算。

六、总结

本项目实现了一个DualMaxPooling（双最大值池化）算子，并且通过高维切分、数据搬移优化、double-buffer等优化手段进行了性能优化。
