RDMA是主流AI网络技术，提供高性能、低时延、大带宽的网络。RDMA可编程拥塞控制允许用户根据网络流量特征，自定义最优的拥塞算法策略，缓解流量冲突，提升网络的质量，加速分布式训练。

FlexDA是面向华为智能网卡的开发套件，其提供RDMA UCC框架、拥塞控制算法编程接口，支持用户实现私有的网络拥塞控制算法，并通过配套工具链，实现私有算法的硬化卸载运行，为RDMA网络的高级用户提供网络质量优化的重要手段。

特性介绍

FlexDA RDMA UCC基于华为智能网卡的RoCEv2协议，支持多种拥塞事件检测能力，算法编程接口和可编程流控机制。开发者可以实时获取网络拥塞状态，实现自定义拥塞控制算法，并基于算法结果进行流控。

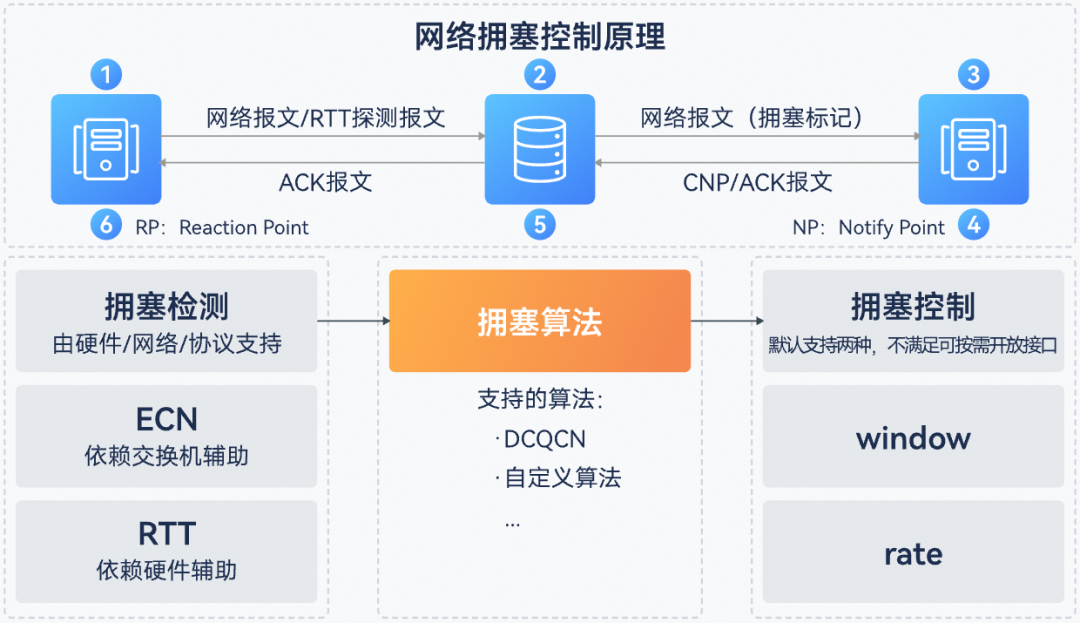

具体网络拥塞控制原理如下：

提供基于ECN和RTT的拥塞检测能力，开放拥塞状态检测结果给拥塞控制算法。ECN机制配合网络交换机，提供ECN状态的反馈报文，并通过CNP事件触发拥塞控制算法调用；RTT机制提供RTT探测报文发送接口，并通过RTT事件触发拥塞控制算法调用。

网卡RDMA主流程中，开放拥塞控制算法编程接口，实现私有拥塞控制算法与RDMA主流程之间，事件触发，融合运行。

提供基于window和基于rate的流控机制，兼容不同算法的流控策略要求

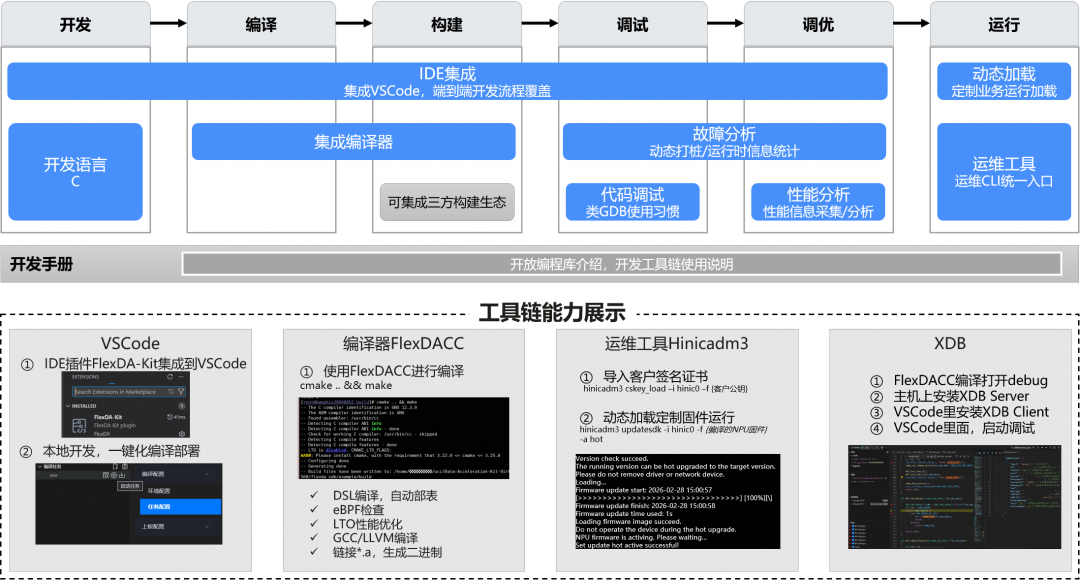

为实现自定义算法的硬化卸载运行，FlexDA RDMA UCC提供端到端构建工具链，通过在线算法切换和动态加载，将自定义拥塞控制算法卸载到网卡上运行，以实现算法效率的最大化。

端到端开发工具链，支持私有拥塞控制算法的交叉编译、动态加载、运行时调试、故障分析和性能分析。

VSCode IDE集成支持，实现开发过程的全链路整合，基于IDE图形化界面打通开发流程。

算法初始参数在线配置，算法逻辑动态加载，卸载运行。

优势分析

FlexDA UCC为用户在AI NIC的拥塞控制方面提供更加灵活的选择，AI NIC上默认通常提供DCQCN算法，需要配合交换机PFC功能同时使用，通过FlexDA UCC，用户可开发更高效的自定义RTT算法，避免对网络交换机的配置依赖和开启PFC后的网络管理挑战。

FlexDA的UCC框架支持异构网卡的混合组网能力: 支持标准协议的ECN检测机制，支持基于MAD格式的RTT拥塞探测报文，在异构网卡场景下实现拥塞检测能力互通，多种流控机制能力可根据算法选择，异构组网环境下使用统一拥塞控制算法时，性能波动小于3%。

通用开放编程模型，提供统一的编程接口、丰富的拥塞检测、流量控制和事件触发机制，已适配多种主流的商用开源拥塞控制算法，和客户的私有拥塞控制算法，同时也支持单路径和多路径拥塞控制算法。

上手教程

步骤1：软件包准备

获取必要软件包：

https://www.hikunpeng.com/cn/dakit/flexda

FlexDA编程框架开发态包：FlexDA-Devtools.tar.gz

FlexDA编程框架运行态包：FlexDA-runtime-BM.tar.gz

步骤2：开发环境部署

将FlexDA编程框架开发态包上传至开发环境并解压，使用如下命令进行开发态包的安装

bash flexda_ctl.sh {板卡型号} –install

安装完成后的目录结构如下：

flexda_sdk/
├── build
├── include
├── lib
└── tools

说明

需参考相关用户指南完成开发环境的编译依赖安装。

步骤3：定制化算法开发

参考用户指南实现自定义拥塞控制算法。代码段实例如下

void dcqcn_init(ucc_event_e event_type, ucode_ucc_ext_ctx_s *const ucc_ctx, const roce_ucc_event_input_s *const input)
{
   // 初始化上下文信息，如利用相关API获取拥塞算法参数进行上下信息的初始化
}
void algo_main(ucc_event_e event_type, ucode_ucc_ext_ctx_s *const ucc_ctx, const roce_ucc_event_input_s *const input)
{
    switch (event_type) {
        case UCC_EVENT_DATA_TX:
            // 用户自定义TX事件处理逻辑
            break;
        case UCC_EVENT_CNP:
            // 用户自定义CNP事件处理逻辑
            break;
        // …
// 其他事件处理逻辑
        default:
            break;
    }
}
// FlexDA提供的用户RP侧自定义拥塞控制算法入口函数，用户可根据不同的拥塞控制事件、拥塞控制上下文等输入实现拥塞控制算法。
void flexda_ucc_user_rp_algo(ucc_event_e event_type, ucode_ucc_ext_ctx_s *const ucc_ctx,
    const roce_ucc_event_input_s *const input, u8 algo_id)
{
    switch (algo_id) {
        case XXX_ALGO: // 算法ID
            algo_main(event_type, ucc_ctx, input);
            break;
        default:
            break;
    }
}
// FlexDA提供的初始化用户自定义拥塞控制算法上下文信息的入口函数
void flexda_ucc_init_algo_ctx(ucc_event_e event_type, ucode_ucc_ext_ctx_s *const ucc_ctx,
    const roce_ucc_event_input_s *const input, u8 algo_id)
{
    switch (algo_id) {
        case XXX_ALGO: // 算法ID
            algo_init(event_type, ucc_ctx, input);
            break;
        default:
            break;
    }
}

步骤4：用户定制化固件编译

将步骤3开发的代码放置至如下路径。

flexda_sdk/
├── build
├── example # 定制化开发代码路径
├── include
├── lib
└── tools

进入该路径进行用户固件的编译。

cd example
mkdir build
cd build
cmake .. && make

​​​​编译成功输出：

[100%] Built target flash_bin

进入输出路径获取用户定制化固件Hinic3_flash.bin

cd example/bin/flash/hinic_flash_{板卡类型}

步骤5：驱动部署与全量固件升级

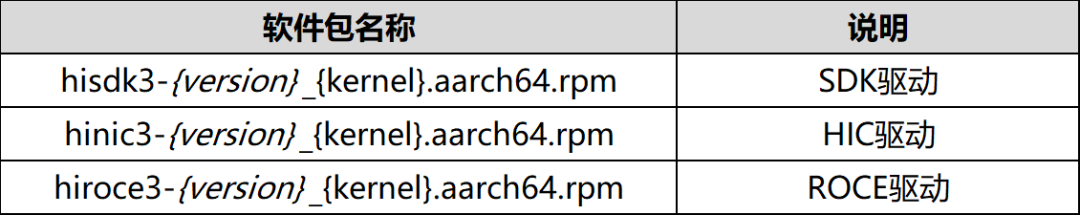

在业务环境安装部署如下RDMA业务所需网卡驱动，可使用rpm相关命令进行安装

驱动安装完成后，使用如下命名进行全量固件的升级，并在BMC上进行上下电重启。

hinicadm3 updatefw -i hinic0 -f {全量固件} -a cold

步骤6：运行态包安装部署

在运行环境解压FlexDA编程框架运行态包，在运行态根目录下执行如下命令完成运行态包的安装

sh flexda_install.sh install

说明

该运行态包中包含内核态驱动hiflexda_dynamic_load-{版本号}.rpm和用户态驱动hiflexda_hinicadm-lib-{版本号}.rpm，安装完成后需进行重启操作。

步骤7：用户固件更新

将步骤4所得到用户固件Hinic3_flash.bin上传至运行环境，使用如下命令进行用户固件的动态加载更新

hinicadm3 updatesdk -i hinic0 -f {编译的NPU固件} -a hot -l on

执行成功的打印信息包含如下所示。

The dynamic auto load is enabled successfully.

说明

1、`-l`用于控制重启后自动加载用户固件，若用户固件更新命令未指定`-l on`参数，则每次重启DPU环境都需重新进行用户固件的更新。

2、若客户需要修改自定义算法代码，仅需重新执行步骤4、步骤7及后续步骤，无需重复执行全量固件的安装部署及运行态包的安装部署。

步骤8：自定义算法使能和配置算法参数

在运行环境使用如下命令使能自定义算法。

echo user_cc_6 > /sys/class/net/enp1s0f0/ecn/cc_algo # 6代表算法ID为步骤3中所自定义算法的algo_id的实际值。

以4字节为单位分别将对应算法参数配置写入配置文件，如算法定义了参数

typedef struct roce_ucc_algo_param {
    union {
        struct {
            u32 min_rate : 12;
            u32 rsvd : 20;
        } bs;
        u32 value;
    } dw0;
    union {
        struct {
            u32 rate_inc_period : 10;
            u32 alpha_dec_period : 10;
            u32 rsvd : 12;
        } bs;
        u32 value;
    } dw1;
} roce_ucc_algo_param _s;

​​​​​则将如下配置写入
/sys/class/net/enp1s0f0/ecn/roce3_ucc/param0。

min_rate:1:12 # 其中min_rate 为参数名，1为配置值，12为该参数的位宽rsvd:0:20​​​​​​

将下列配置写入
“/sys/class/net/enp1s0f0/ecn/roce3_ucc/param1”。

rate_inc_period:480:10alpha_dec_period:160:10rsvd:0:12

步骤9：测试验证

在服务端和客户端执行以下命令进行测试。

ib_send_bw -d hrn3_0 -i 1 -s 64K --report_gbits --run_infinitely -D 5 #服务端ib_send_bw -d hrn3_0 -i 1 IP_Address -s 64K --report_gbits --run_infinitely -D 5 #客户端

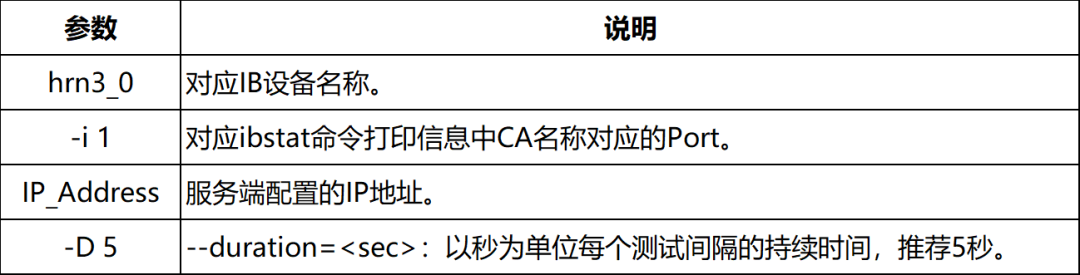

相关参数说明如下表

结语​​​​​​​

AI业务的爆发式增长，对AI NIC的Scale-out网络不断提出新的挑战。各个厂商也在AI NIC上持续迭代出新的产品以满足网络的高标准要求，但是硬化的解决方案缺少灵活性，难以跟上网络协议快速演进变化。网络协议的开放可编程能力作为破局之法，已经被越来越多的厂商所支持。FlexDA编程框架产品基于华为AI NIC系列硬件产品，开放NIC上的基础协议和网络算力，提供完整的开发工具链，支持开发者快速对网络基础协议进行扩展编程，以实现业务场景在网络层面上的个性化优化加速。FlexDA的RDMA UCC特性，正是FlexDA产品在RDMA网络上支持的个性化扩展编程能力。未来，FlexDA还将在AI NIC领域，不断开放更多的可编程能力，以满足客户在网络协议定制、虚拟化、安全和高层协议的卸载加速要求。

提供完备的编程库和端到端的开发流程，配套工具链，与鲲鹏AI NIC RDMA协议演进深度配合，实现性能最优，兼容硬件代际。
