Stream 内存带宽压测操作指南

适用对象：第一次接触 Stream 压测工具的用户
测试环境：Linux（Anolis OS / CentOS / Ubuntu 等）
测试目标：测量服务器内存带宽性能（单线程 + 多线程）

---

一、Stream 是什么？

Stream 是业界公认的内存带宽测试标准工具，通过四种操作（Copy / Scale / Add / Triad）测量内存读写带宽，常用于：

• 评估服务器内存性能基线
• 对比不同配置/不同机型的内存带宽差异
• 验证多核并行下的内存带宽扩展能力

📌 不需要测不同内存大小（1G/2G/4G/8G/16G/32G 是错误的理解）
Stream 测的是带宽（GB/s），不是容量。变的是线程数，不是数组大小。

---

二、准备工作

2.1 确认系统信息

# 查看 CPU 架构（确认是 aarch64 还是 x86_64）
uname -m

# 查看 CPU 核心数
lscpu | grep "^CPU(s)"

# 查看内存大小
free -h

# 查看 L3 缓存大小（用于设置合适的数组大小）
cat /sys/devices/system/cpu/cpu0/cache/index3/size
# 如果不显示，尝试：
dmidecode -t cache | grep -i "L3\|Level 3"

📌 为什么要看 L3 缓存？
Stream 的测试数组必须远大于 L3 缓存，否则测到的是缓存速度，不是内存速度。
建议：STREAM_ARRAY_SIZE ≥ 4 × L3 缓存大小（换算成 double 元素个数）。

2.2 操作环境

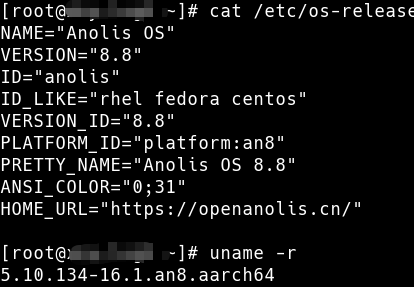

操作系统版本：Anolis OS 8.8（5.10.134-16.1.an8.aarch64）

测试架构：arm，16核32G虚拟机

软件版本：Unixbench 6.0.0

2.3 安装编译工具

# Anolis OS / CentOS / RHEL
yum install -y gcc gcc-c++ make

# Ubuntu / Debian
apt-get install -y build-essential

2.4 下载 Stream 源码

# 方法1：从官网下载（推荐）
wget https://www.cs.virginia.edu/stream/FTP/Code/stream.c -O /tmp/stream.c

# 方法2：如果上面地址不通，用国内镜像
wget https://github.com/jeffhammond/STREAM/raw/master/stream.c -O /tmp/stream.c

📌 只需要一个 stream.c 文件，不需要安装任何软件包。

---

三、编译 Stream

3.1 确定数组大小

L3 缓存大小	建议 STREAM_ARRAY_SIZE	实际占用内存
16 MB	80,000,000	~640 MB
32 MB	160,000,000	~1.2 GB
64 MB	320,000,000	~2.5 GB

计算公式：STREAM_ARRAY_SIZE = 4 × L3缓存字节数 ÷ 8
（每个 double 占 8 字节，再留 4 倍余量）

📌 你的机器 L3 缓存大小未知时，直接用 200000000（约 1.6GB），足够大。

3.2 编译单线程版本

# 进入工作目录
cd /tmp

# 编译（-O3 最高优化，-march=native 针对当前 CPU 优化）
gcc -O3 -march=native /tmp/stream.c -DSTREAM_ARRAY_SIZE=200000000 -DNTIMES=30 -o singlestream

参数说明：

参数	含义
-O3	最高级别编译优化，让测试结果更准确
-march=native	针对当前 CPU 架构优化（鲲鹏920 用这个）
-DSTREAM_ARRAY_SIZE=200000000	设置测试数组大小（double 元素个数）
-DNTIMES=30	每个测试项重复 30 次，取最好成绩
-o singlestream	输出可执行文件名

3.3 编译多线程版本

# 加 -fopenmp 启用 OpenMP 多线程支持
gcc -O3 -march=native -fopenmp /tmp/stream.c -DSTREAM_ARRAY_SIZE=200000000 -DNTIMES=30 -o multithreadstream

📌 -fopenmp 是关键，没有这个参数只能用单线程跑，测不到多核内存带宽。

3.4 验证编译成功

# 应该能看到这两个文件
ls -lh /tmp/singlestream /tmp/multithreadstream

# 测试运行（单线程，应该能正常输出结果）
export OMP_NUM_THREADS=1
/tmp/singlestream

---

四、运行测试

4.1 单线程测试（基准测试）

# 限制只用 1 个线程（单核基准）
export OMP_NUM_THREADS=1

# 运行单线程版本
/tmp/singlestream

输出示例：

[root@log3 ~]# /tmp/singlestream
-------------------------------------------------------------
STREAM version $Revision: 5.10 $
-------------------------------------------------------------
This system uses 8 bytes per array element.
-------------------------------------------------------------
Array size = 200000000 (elements), Offset = 0 (elements)
Memory per array = 1525.9 MiB (= 1.5 GiB).
Total memory required = 4577.6 MiB (= 4.5 GiB).
Each kernel will be executed 30 times.
 The *best* time for each kernel (excluding the first iteration)
 will be used to compute the reported bandwidth.
-------------------------------------------------------------
Your clock granularity/precision appears to be 1 microseconds.

Each test below will take on the order of 545701 microseconds.
   (= 545701 clock ticks)
Increase the size of the arrays if this shows that
you are not getting at least 20 clock ticks per test.
-------------------------------------------------------------
WARNING -- The above is only a rough guideline.
For best results, please be sure you know the
precision of your system timer.
-------------------------------------------------------------

Function    Best Rate MB/s  Avg time     Min time     Max time
Copy:            5653.4     0.571495     0.566030     0.580045
Scale:           6760.0     0.478261     0.473376     0.483596
Add:             6505.3     0.742290     0.737855     0.749112
Triad:           6489.4     0.744692     0.739663     0.755710
-------------------------------------------------------------
Solution Validates: avg error less than 1.000000e-13 on all three arrays
-------------------------------------------------------------

📌 重点看 Triad 的带宽值，这是业界最常用的内存带宽指标。

4.2 多线程测试（全核压榨）

# 设置线程数为 CPU 核心数（你的机器是 16 核）
export OMP_NUM_THREADS=16

# 运行多线程版本
/tmp/multithreadstream

输出示例：

[root@log3 ~]# export OMP_NUM_THREADS=16
[root@log3 ~]# /tmp/multithreadstream
-------------------------------------------------------------
STREAM version $Revision: 5.10 $
-------------------------------------------------------------
This system uses 8 bytes per array element.
-------------------------------------------------------------
Array size = 200000000 (elements), Offset = 0 (elements)
Memory per array = 1525.9 MiB (= 1.5 GiB).
Total memory required = 4577.6 MiB (= 4.5 GiB).
Each kernel will be executed 30 times.
 The *best* time for each kernel (excluding the first iteration)
 will be used to compute the reported bandwidth.
-------------------------------------------------------------
Number of Threads requested = 16
Number of Threads counted = 16
-------------------------------------------------------------
Your clock granularity/precision appears to be 1 microseconds.
Each test below will take on the order of 56701 microseconds.
   (= 56701 clock ticks)
Increase the size of the arrays if this shows that
you are not getting at least 20 clock ticks per test.
-------------------------------------------------------------
WARNING -- The above is only a rough guideline.
For best results, please be sure you know the
precision of your system timer.
-------------------------------------------------------------
Function    Best Rate MB/s  Avg time     Min time     Max time
Copy:           57097.9     0.057647     0.056044     0.061057
Scale:          61916.0     0.052702     0.051683     0.054609
Add:            63000.4     0.077859     0.076190     0.080006
Triad:          62745.9     0.078042     0.076499     0.079690
-------------------------------------------------------------
Solution Validates: avg error less than 1.000000e-13 on all three arrays
-------------------------------------------------------------

📌 线程数设置建议：

• 物理核心数 = lscpu | grep "Core(s)" | awk '{print $NF}'
• 如果想测不同线程数的扩展效率，依次测试 1/2/4/8/16：

for t in 1 2 4 8 16; do
  export OMP_NUM_THREADS=$t
  echo "=== ${t}T 测试结果 ==="
  /tmp/multithreadstream | grep Triad
done

4.3 NUMA 绑定（多路服务器才需要）

如果你的服务器有多个 CPU 插槽（NUMA 节点），建议绑定核心和内存：

# 查看 NUMA 节点
numactl -H

# 绑定到 NUMA 节点 0（避免跨节点访问影响结果）
numactl --cpunodebind=0 --membind=0 /tmp/multithreadstream

📌 你的机器是单路 16 核（NUMA node(s): 1），不需要 NUMA 绑定。

---

五、结果解读

5.1 四项指标含义

测试项	操作	含义
Copy	a(i) = b(i)	内存读取 + 写入，最简单操作
Scale	a(i) = q × b(i)	内存读取 + 乘法 + 写入
Add	a(i) = b(i) + c(i)	两次读取 + 一次写入
Triad	a(i) = b(i) + q × c(i)	复合操作，最常用指标

5.2 预期性能范围（参考）

内存类型	单线程带宽	16 线程带宽
DDR4-2400	~15 GB/s	~100 GB/s
DDR4-3200	~18 GB/s	~130 GB/s
DDR5-4800	~25 GB/s	~200 GB/s

📌 鲲鹏 920 通常搭配 DDR4-2400/3200，单线程 ~15-20 GB/s，16 线程 ~80-120 GB/s 属于正常范围。

5.3 扩展效率计算

扩展效率 = (多线程带宽 ÷ 单线程带宽) ÷ 线程数 × 100%

例如：单线程 Triad = 18 GB/s，16 线程 Triad = 120 GB/s
扩展效率 = (120 ÷ 18) ÷ 16 × 100% = 41.7%（内存带宽扩展效率通常 40-60%，低于 CPU 计算扩展）

---

六、常见问题

Q1：编译报错 fatal error: omp.h: No such file or directory

原因：没有安装 OpenMP 支持库
解决：

# CentOS / Anolis OS
yum install -y gcc gcc-c++ libgomp

# Ubuntu
apt-get install -y build-essential libomp-dev

---

Q2：编译报错 -march=native: invalid option（aarch64 常见）

原因：部分老版本 GCC 不支持 -march=native
解决：改成 -mcpu=native 或直接去掉这个参数：

gcc -O3 -fopenmp /tmp/stream.c -DSTREAM_ARRAY_SIZE=200000000 -DNTIMES=30 -o multithreadstream

---

Q3：运行时报错 Killed（测试数组太大）

原因：STREAM_ARRAY_SIZE 设置过大，超出可用内存
解决：调小数组大小，或确认内存足够：

# 查看可用内存
free -m
# 如果可用内存 < 2GB，把数组改成 50000000（约 400MB）

---

Q4：多线程结果反而比单线程还低？

原因：

1. 编译时没有加 -fopenmp，多线程版本实际还是单线程跑
2. OMP_NUM_THREADS 没有正确设置

验证：

# 检查是否真的多线程运行
export OMP_NUM_THREADS=16
/tmp/multithreadstream 2>&1 | head -20
# 输出里应该能看到 "Number of Threads: 16"

---

Q5：结果波动很大，每次跑不一样？

原因：系统有其他程序在跑，抢占内存带宽
解决：

# 测试前关闭占用内存的程序
# 确认系统空闲
free -m
# 跑 3-5 次取平均值
for i in 1 2 3; do /tmp/multithreadstream | grep Triad; done

---

七、完整测试脚本（懒人版）

把下面内容保存为 run_stream_test.sh，直接运行：

#!/bin/bash
# Stream 自动化测试脚本

STREAM_SRC="/tmp/stream.c"
ARRAY_SIZE=200000000
NTIMES=30
RESULT_FILE="/tmp/stream_results_$(date +%Y%m%d_%H%M%S).txt"

echo "====== Stream 内存带宽测试 ======" | tee -a $RESULT_FILE
echo "测试时间: $(date)" | tee -a $RESULT_FILE
echo "CPU 信息: $(lscpu | grep 'Model name' | cut -d: -f2)" | tee -a $RESULT_FILE
echo "内存信息: $(free -h | grep Mem)" | tee -a $RESULT_FILE
echo "" | tee -a $RESULT_FILE

# 编译
echo "正在编译..." | tee -a $RESULT_FILE
gcc -O3 -march=native /tmp/stream.c -DSTREAM_ARRAY_SIZE=$ARRAY_SIZE -DNTIMES=$NTIMES -o /tmp/singlestream
gcc -O3 -march=native -fopenmp /tmp/stream.c -DSTREAM_ARRAY_SIZE=$ARRAY_SIZE -DNTIMES=$NTIMES -o /tmp/multithreadstream

# 单线程测试
echo "=== 单线程测试 (1T) ===" | tee -a $RESULT_FILE
export OMP_NUM_THREADS=1
/tmp/singlestream | tee -a $RESULT_FILE

# 多线程测试（1/2/4/8/16）
for t in 1 2 4 8 16; do
    echo "=== 多线程测试 (${t}T) ===" | tee -a $RESULT_FILE
    export OMP_NUM_THREADS=$t
    /tmp/multithreadstream | tee -a $RESULT_FILE
    echo "" | tee -a $RESULT_FILE
done

echo "测试完成！结果保存在: $RESULT_FILE"

运行方式：

chmod +x run_stream_test.sh
./run_stream_test.sh

个人观点，仅供参考，请按照实际环境进行调整
