1 算子AICore Error问题

  在算子运行过程中，若出现内存地址越界、除 0 错误等问题，会抛出 aic/aiv exception ，说明算子遇到了AICore Error问题，此时需要精准定位到出错代码行。引发异常的常见根因包括：CUBE 读取 L0C 与 VEC/FIXP 同时写入 L0C 导致地址冲突、L0A/L0B 内存读写冲突、UB 读写越界等。
  如下图1所示，C++程序执行算子时提示aclError错误，错误码507035，通过官方错误码查询，该错误类型为Vector core执行异常。
  查询链接：
  （https://www.hiascend.com/document/detail/zh/canncommercial/850/API/appdevgapi/aclpythondevg_01_0911.html）

图1 算子执行异常挂死aclError

图2 算子执行异常挂死507035

ACL_ERROR_RT_VECTOR_CORE_EXCEPTION = 507035	vector core执行异常

2 算子AICore Error问题分析与解决思路

  MindStudio 算子调试工具 msDebug 用于调试在NPU侧运行的算子程序，类似于调试CPU侧程序所需的GDB。该工具提供在昇腾设备上调试算子的手段，包括读取昇腾设备内存与寄存器、暂停与恢复程序运行状态等。
  对于算子AICore Error问题，参考使用GDB定位CPU程序coredump的思路，在算子发生异常挂死时支持生成core文件，用于保存现场内存、寄存器等关键信息。msDebug工具可基于该core文件，解析并展示异常位置对应的代码调用栈，从而快速定位异常代码。

  使用 msDebug 分析算子AICore Error问题时，可基于以下思路：
  1. 算子发生异常挂死时，Runtime需要记录必要的内存和寄存器信息，比如输入的tensor信息，PC（Program Counter）寄存器值等，然后生成core文件落盘。
  2. 由于算子运行在昇腾设备上时，指令都是通过发射异步执行的，所以算子发生AICore Error时，实际上还会往前跑几个指令，此时拿到的PC寄存器值不一定准，这里需要结合AIC_ERROR相关寄存器的值做修正，这一修正逻辑已在 msDebug工具中实现。
  3. 为了精准展示出错代码行与调用栈信息，需要依赖 Kernel 可执行文件中的调试信息，因此在编译算子时必须添加 -g 编译选项。

  参考链接：https://www.hiascend.com/document/detail/zh/mindstudio/830/ODtools/Operatordevelopmenttools/atlasopdev_16_0149.html?framework=mindspore

3 经典案例： Add算子异常挂死问题

3.1 问题背景

  运行基于C++语言的Add算子，执行时出现如下图3所示的异常报错，错误码：507035

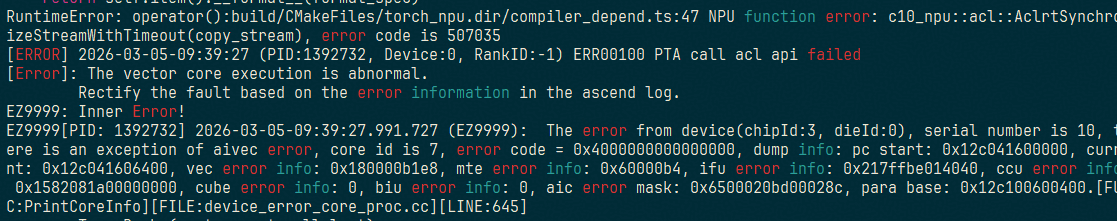

图3 Add算子执行异常

3.2 问题分析

  查询官方错误码信息，分析该错误为Vector core异常导致，可能存在地址越界、内存踩踏、地址未对齐等问题，可以基于算子调试工具msDebug快速分析挂死根因。

3.2.1 重新运行生成core文件

  默认情况下，算子执行完毕不生成core信息文件，可通过设置如下环境变量，使能core文件自动落盘：

  export ASCEND_DUMP_SCENE="aic_err_detail_dump"

  如下图4所示，算子执行完毕，默认在路径extra-info/data-dump/下生成core文件。

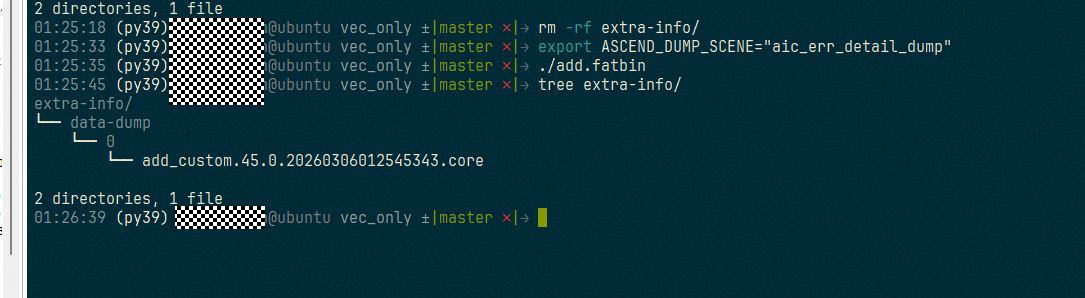

图4 core文件目录结构

3.2.2 生成包含调试信息的算子二进制文件

算子调试前，需先启用调试-g编译选项重新编译，使算子二进制带上调试信息，不同算子工程编译选项不同，可参考如下图5所示修改编译选项。

图5 算子编译选项增加调试信息

3.2.3 使用msDebug展示分析core文件

  获取到算子core信息后，通过如下命令进行加载分析：
  参考命令：
  msdebug --core extra-info/data-dump/0/add_custom.45.0.20260306012545343.core add.fatbin
  说明：–core后的add.fatbin为kernel二进制或包含kernel二进制动态库的可执行文件路径

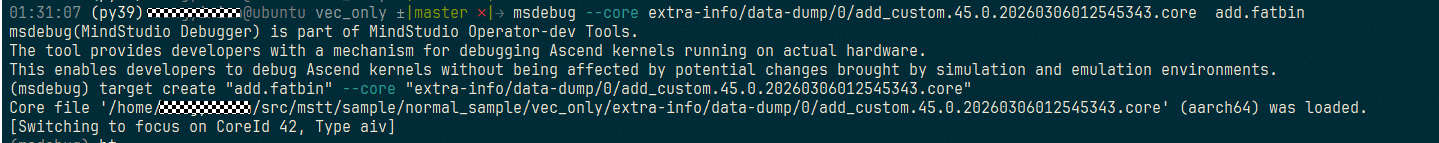

图6 msDebug 展示分析core文件命令   查看调用栈，确定代码位置：(msDebug) bt

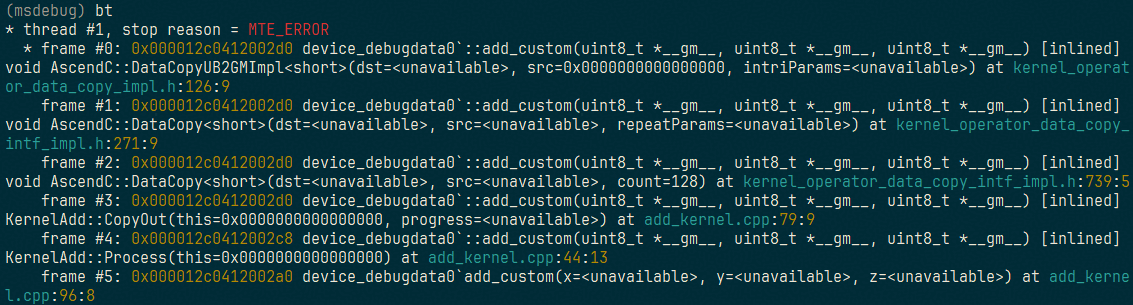

图7 msDebug 分析coredump调用栈

  如图7所示，其中add_kernel.cpp是用户的算子代码文件，kernel_operator_data_copy_intf_impl.h文件是CANN里的库文件，分析时，只需关注用户算子实现文件，即add_kernel.cpp相关的代码调用栈来确定coredump的代码行。
  bt 命令显示，stop reason=MTE_ERROR，表示使用了MTE搬运类指令引发的core问题，且代码行为79行，frame为#3，基于msDebug提供的frame select功能进行筛选，参考命令如下：

（msdebug）frame select 3

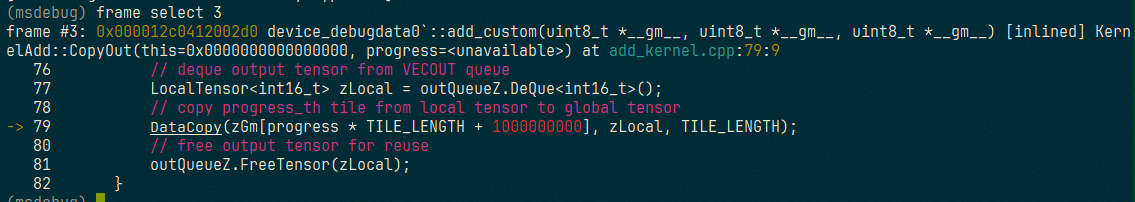

图8 AIV计算越界

  通过图8所示，可以看到79行为DataCopy操作，出现Vector core异常挂死，至此，异常代码行定位结束。
  此外，对于多核情况，如需分析不同核的coredump位置，可通过如下命令分析：（msdebug）ascend info summary

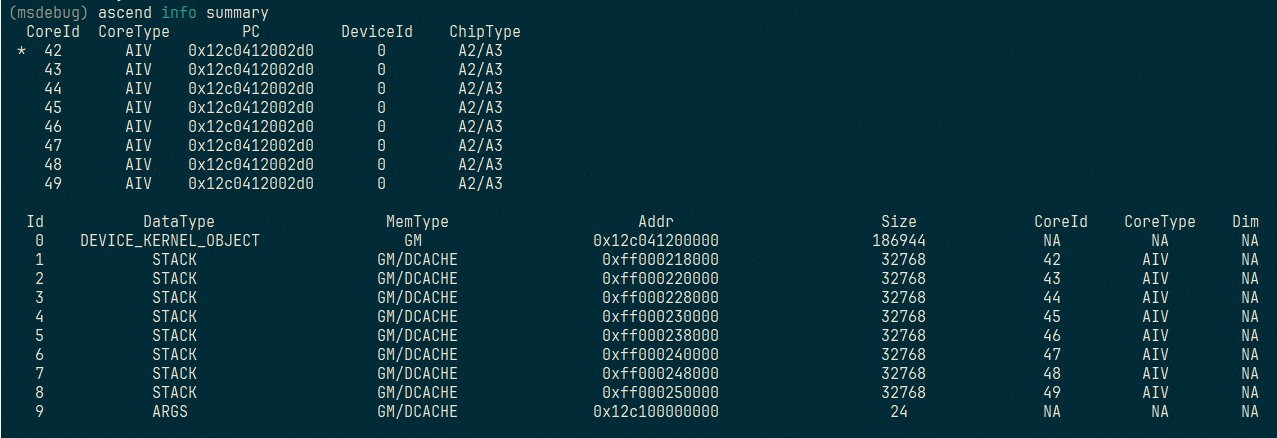

图9 多核coredump分析

  如图9所示，当前聚焦核42，并且所有core 的 PC值都是相同的，则相关代码行位置已知，如PC值不同，可使用如下命令切换核查看（以切换核43为例）
(msdebug) ascend aiv 43

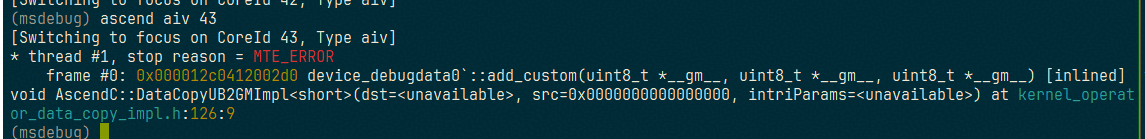

图10 msDebug切换核

其他情况：如果stop reason是Unknown，通常为其他核挂死该核被迫停止，未遇到异常，加载core文件，工具默认展示第一个stop reason非Unknown的核。

4 总结

  算子AICore Error时，通常报错信息比较底层，难以对应到用户代码，无法查看进程崩溃时一些内存寄存器等数据，一般比较难定位，msDebug结合Runtime生成的core文件与调试信息，能快速最终到代码调用栈，协助开发者快速定位问题根因。

工具链接如下:

• msDebug：https://gitcode.com/Ascend/msDebug
• 资料链接: https://www.hiascend.com/document/detail/zh/mindstudio/830/ODtools/Operatordevelopmenttools/atlasopdev_16_0149.html
