1 适用场景

分布式训练场景下，开发者可以通过此工具测试HCCL（Huawei Collective Communication Library）集合通信的功能正确性以及性能。
此工具仅支持基于HCCL单算子API实现集合通信的网络性能测试。

2 MPI安装与配置

HCCL性能测试工具依赖MPI拉起多个进程，所以需要先安装MPI软件。
具体的安装步骤，可以参考：MPICH安装配置

３工具编译

安装完MPI软件后，需要进行HCCL性能测试工具的编译。

1. 配置编译依赖环境变量。

   • 安装MPICH的场景：

     export INSTALL_DIR=/usr/local/Ascend/ascend-toolkit/latest
     export PATH=/usr/local/mpich/bin:$PATH
     export LD_LIBRARY_PATH=/usr/local/mpich/lib:${INSTALL_DIR}/lib64:$LD_LIBRARY_PATH


   • 安装Open MPI的场景：

     export INSTALL_DIR=/usr/local/Ascend/ascend-toolkit/latest
     export PATH=/usr/local/openmpi/bin:$PATH
     export LD_LIBRARY_PATH=/usr/local/openmpi/lib:${INSTALL_DIR}/lib64:$LD_LIBRARY_PATH


   “INSTALL_DIR”是CANN软件安装后文件存储路径，其中“/usr/local/Ascend”为root用户的默认安装路径，如果使用普通用户安装，或指定路径安装，请自行替换。

   “/usr/local/mpich”以及“/usr/local/openmpi”为MPI安装路径，请根据实际情况替换。

2. 进入HCCL性能测试工具源码存放路径。

   cd ${INSTALL_DIR}/tools/hccl_test


3. 编译HCCL性能测试工具。

   • 安装MPICH的场景：

     make MPI_HOME=/usr/local/mpich ASCEND_DIR=${INSTALL_DIR}


   • 安装Open MPI的场景：

     make MPI_HOME=/usr/local/openmpi ASCEND_DIR=${INSTALL_DIR}


   其中“MPI_HOME”为MPI安装路径，“ASCEND_DIR”为CANN软件安装后文件存储路径。

   编译成功后，会在${INSTALL_DIR}/tools/hccl_test/bin目录下生成集合通信性能测试工具的可执行文件，例如：

   all_gather_test、all_reduce_test等，每一个可执行文件对应一个集合通信算子。

４工具执行

4.1 操作步骤

1. 配置HCCL Test工具启动依赖的环境变量。

   • 安装MPICH的场景：

     export INSTALL_DIR=/usr/local/Ascend/ascend-toolkit/latest
     export PATH=/usr/local/mpich/bin:$PATH
     export LD_LIBRARY_PATH=/usr/local/mpich/lib:${INSTALL_DIR}/lib64:$LD_LIBRARY_PATH


   • 安装Open MPI的场景：

     export INSTALL_DIR=/usr/local/Ascend/ascend-toolkit/latest
     export PATH=/usr/local/openmpi/bin:$PATH
     export LD_LIBRARY_PATH=/usr/local/openmpi/lib:${INSTALL_DIR}/lib64:$LD_LIBRARY_PATH


   “INSTALL_DIR”是CANN软件安装后文件存储路径，其中“/usr/local/Ascend”为root用户的默认安装路径，如果使用普通用户安装，或指定路径安装，请自行替换。

   “/usr/local/mpich”以及“/usr/local/openmpi”为MPI安装路径，请根据实际情况替换。

   如果环境中已存在上述环境变量，无需再次配置。

2. 配置HCCL集合通信相关环境变量。

   在训练进程拉起节点配置初始化root通信网卡相关环境变量。

   配置HCCL初始化时Host侧使用的网卡名及通信网卡使用的IP协议版本，HCCL可通过配置的网卡名获取Host IP，完成通信域创建**。**

   # 配置HCCL初始化时通信网卡使用的IP协议版本，AF_INET：IPv4；AF_INET6：IPv6
   export HCCL_SOCKET_FAMILY=AF_INET

   # 支持以下格式的网卡名配置（4种规格自行选择1种即可，环境变量中可配置多个网卡，多个网卡间使用英文逗号分隔，取最先匹配到的网卡作为通信网卡）
   # 精确匹配网卡
   export HCCL_SOCKET_IFNAME==eth0,enp0   # 使用指定的eth0或enp0网卡
   export HCCL_SOCKET_IFNAME=^=eth0,enp0     # 不使用eth0与enp0网卡

   # 模糊匹配网卡
   export HCCL_SOCKET_IFNAME=eth,enp       # 使用所有以eth或enp为前缀的网卡
   export HCCL_SOCKET_IFNAME=^eth,enp      # 不使用任何以eth或enp为前缀的网卡


4.2 操作步骤执行HCCL Test工具。

开发者需要在hccl_test目录下执行HCCL Test工具。

• 安装MPICH的场景，命令格式如下：

  mpirun [-f <hostfile>] -n <number> ./bin/<executable_file> [-p <npus>] [-b <minbytes>] [-e <maxbytes>] [-f <incfactor>] [-o <operator>] [-r <root>] [-d <datatype>] [-z <0/1>] [-n <iterscount>] [-w <warmup_iterscount>] [-c <0/1>]


  命令示例如下：

  mpirun -f hostfile -n 16 ./bin/all_reduce_test -p 8 -b 8K -e 64M -f 2 -d fp32 -o sum


  • mpirun后跟随的是MPI命令相关参数。
  • ./bin/*<executable_file>*后跟随的是HCCL Test工具相关参数。

关于MPICH及集合通信测试命令相关参数的详细说明可参见参数说明。需要注意，本文中给出的MPICH参数仅为常用参数，关于MPICH参数的详细使用方法及使用过程中的问题解决方法可参见MPICH官方文档。

• 安装Open MPI的场景，命令格式如下：

  mpirun [-hostfile <hostfile>] -n <number> -x <env> [--allow-run-as-root] [--mca <key value>] ./bin/<executable_file> [-p <npus>] [-b <minbytes>] [-e <maxbytes>] [-f <incfactor>] [-o <operator>] [-r <root>] [-d <datatype>] [-z <0/1>] [-n <iterscount>] [-w <warmup_iterscount>] [-c <0/1>]


  命令示例如下：

  mpirun -hostfile hostfile -x LD_LIBRARY_PATH -x HCCL_SOCKET_FAMILY -x HCCL_SOCKET_IFNAME -x HCCL_CONNECT_TIMEOUT -x HCCL_BUFFSIZE --allow-run-as-root --mca btl_tcp_if_include eth0 --mca opal_set_max_sys_limits 1 -n 16 ./bin/all_reduce_test -p 16 -b 8K -e 64M -i 0 -o sum -d fp32 -w 3 -n 3


  • mpirun后跟随的是MPI命令相关参数。
  • ./bin/*<executable_file>*后跟随的是HCCL Test工具相关参数。

  关于Open MPI及集合通信测试命令相关参数的详细说明可参见参数说明。需要注意，本文中给出的Open MPI参数仅为常用参数，关于Open MPI参数的详细使用方法及使用过程中的问题解决方法可参见Open MPI官方文档。

5 参数说明

5.1 命令格式

安装MPICH的场景

mpirun [-f <hostfile>] -n <number> ./bin/<executable_file> [-p <npus>] [-b <minbytes>] [-e <maxbytes>] [-f <incfactor>] [-o <operator>] [-r <root>] [-d <datatype>] [-z <0/1>] [-n <iterscount>] [-w <warmup_iterscount>] [-c <0/1>]

• 安装Open MPI的场景

  mpirun [-hostfile <hostfile>] -n <number> -x <env> [--allow-run-as-root] [--mca <key value>] ./bin/<executable_file> [-p <npus>] [-b <minbytes>] [-e <maxbytes>] [-f <incfactor>] [-o <operator>] [-r <root>] [-d <datatype>] [-z <0/1>] [-n <iterscount>] [-w <warmup_iterscount>] [-c <0/1>]


• mpirun后跟随的是MPI命令相关参数，MPI命令相关参数说明请参见MPICH命令参数与Open MPI命令参数。

• ./bin/<executable_file>后跟随的是HCCL Test工具相关参数，HCCL Test工具相关参数说明请参见HCCL Test工具相关参数。

5.2 具体参数说明

https://www.hiascend.com/document/detail/zh/canncommercial/81RC1/devaids/devtools/hccltool/HCCLpertest_16_0005.html

6 结果说明

HCCL Test工具执行完成后，回显如下所示：

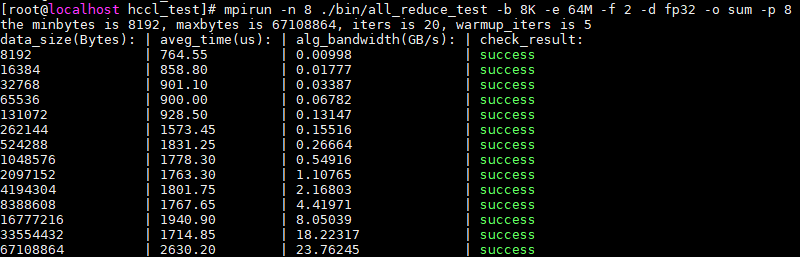

图1 HCCL Test工具执行结果示例

各字段含义如下：

• data_size：单个NPU上参与集合通信的数据量，单位为Bytes。

• aveg_time：集合通信算子执行耗时，单位为us。

• alg_bandwidth：集合通信算子执行带宽，单位为GB/s。

  说明：此处的集合通信算子执行带宽指的是算法带宽，计算方式为：“集合通信数据量/耗时”。

• check_result：集合通信算子执行结果校验标识，取值为：success、failed、NULL。

  • 若执行工具时“-c”参数配置为“0”，即未开启结果校验，check_result状态为NULL。

  • 当算子计算结果出现溢出或超出可精确表达的数值范围时，不会开启结果校验，check_result状态为NULL。

    HCCL Test工具通过将算子输入初始化为固定值，并检验算子输出是否符合预期来判断通信结果是否正确。由于计算机数值表达范围和表达精度有限，针对归约类算子的乘法与加法操作，如果卡数过多，可能会出现结果溢出或超出可精确表达的数值范围的情况，导致无法准确校验，此种情况check_result状态会显示为NULL。针对归约类算子，乘与加操作在不同的算子类型与数据类型下，结果校验所能支持的最大卡数如下表所示：

    展开

    操作类型	算子类型	数据类型
    INT8	INT16	INT32	INT64	FP32	FP16	BF16
    乘(prod)	AllReduce	6	14	30	62	127	15	127
    Reduce
    ReduceScatter
    加(sum)	AllReduce	63	16383	~1e9	~1e18	~1e6	511	63
    Reduce
    ReduceScatter	11	181	46340	~1e9	2896	31	11
