Vision Transformer（ViT）简介

近些年，随着基于自注意（Self-Attention）结构的模型的发展，特别是Transformer模型的提出，极大地促进了自然语言处理模型的发展。由于Transformers的计算效率和可扩展性，它已经能够训练具有超过100B参数的空前规模的模型。

ViT则是自然语言处理和计算机视觉两个领域的融合结晶。在不依赖卷积操作的情况下，依然可以在图像分类任务上达到很好的效果。

模型结构

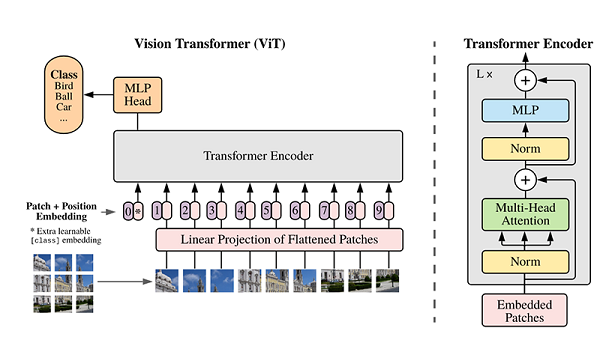

ViT模型的主体结构是基于Transformer模型的Encoder部分（部分结构顺序有调整，如：Normalization的位置与标准Transformer不同），其结构图[1]如下：

下面将通过代码实例来详细解释基于ViT实现ImageNet分类任务。

注意，本教程在CPU上运行时间过长，不建议使用CPU运行。

环境准备与数据读取

开始实验之前，请确保本地已经安装了Python环境并安装了MindSpore。

mindspore安装如下：

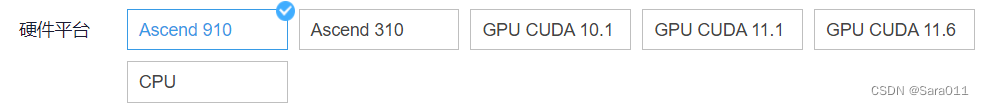

1. 根据环境硬件平台选择对应的安装包：

2.通过安装命令安装， 或者先把安装包下载下来通过pip install xxx.whl安装；

我这边是gpu x86环境， 安装命令：

pip install https://ms-release.obs.cn-north-4.myhuaweicloud.com/2.0.0/MindSpore/unified/x86_64/mindspore-2.0.0-cp37-cp37m-linux_x86_64.whl --trusted-host ms-release.obs.cn-north-4.myhuaweicloud.com -i https://pypi.tuna.tsinghua.edu.cn/simple

3.安装完成后配置相关依赖以及环境变量



环境准备好之后，首先我们需要下载本案例的数据集，可通过http://image-net.org下载完整的ImageNet数据集（

https://mindspore-website.obs.cn-north-4.myhuaweicloud.com/notebook/datasets/vit_imagenet_dataset.zip

），本案例应用的数据集是从ImageNet中筛选出来的子集。

运行第一段代码时会自动下载并解压，请确保你的数据集路径如以下结构。

.dataset/
    ├── ILSVRC2012_devkit_t12.tar.gz
    ├── train/
    ├── infer/
    └── val/

模型解析

下面将通过代码来细致剖析ViT模型的内部结构。

Transformer基本原理

Transformer模型源于2017年的一篇文章[2]。在这篇文章中提出的基于Attention机制的编码器-解码器型结构在自然语言处理领域获得了巨大的成功。模型结构如下图所示：

其主要结构为多个Encoder和Decoder模块所组成，其中Encoder和Decoder的详细结构如下图[2]所示：



Encoder与Decoder由许多结构组成，如：多头注意力（Multi-Head Attention）层，Feed Forward层，Normaliztion层，甚至残差连接（Residual Connection，图中的“Add”）。不过，其中最重要的结构是多头注意力（Multi-Head Attention）结构，该结构基于自注意力（Self-Attention）机制，是多个Self-Attention的并行组成。

所以，理解了Self-Attention就抓住了Transformer的核心。

Attention模块

以下是Self-Attention的解释，其核心内容是为输入向量的每个单词学习一个权重。通过给定一个任务相关的查询向量Query向量，计算Query和各个Key的相似性或者相关性得到注意力分布，即得到每个Key对应Value的权重系数，然后对Value进行加权求和得到最终的Attention数值。

在Self-Attention中：

1. 最初的输入向量首先会经过Embedding层映射成Q（Query），K（Key），V（Value）三个向量，由于是并行操作，所以代码中是映射成为dim x 3的向量然后进行分割，换言之，如果你的输入向量为一个向量序列（x1，x2，x3），其中的x1，x2，x3都是一维向量，那么每一个一维向量都会经过Embedding层映射出Q，K，V三个向量，只是Embedding矩阵不同，矩阵参数也是通过学习得到的。这里大家可以认为，Q，K，V三个矩阵是发现向量之间关联信息的一种手段，需要经过学习得到，至于为什么是Q，K，V三个，主要是因为需要两个向量点乘以获得权重，又需要另一个向量来承载权重向加的结果，所以，最少需要3个矩阵。

2. 自注意力机制的自注意主要体现在它的Q，K，V都来源于其自身，也就是该过程是在提取输入的不同顺序的向量的联系与特征，最终通过不同顺序向量之间的联系紧密性（Q与K乘积经过Softmax的结果）来表现出来。Q，K，V得到后就需要获取向量间权重，需要对Q和K进行点乘并除以维度的平方根，对所有向量的结果进行Softmax处理，通过公式(2)的操作，我们获得了向量之间的关系权重。

3. 其最终输出则是通过V这个映射后的向量与Q，K经过Softmax结果进行weight sum获得，这个过程可以理解为在全局上进行自注意表示。每一组Q，K，V最后都有一个V输出，这是Self-Attention得到的最终结果，是当前向量在结合了它与其他向量关联权重后得到的结果。

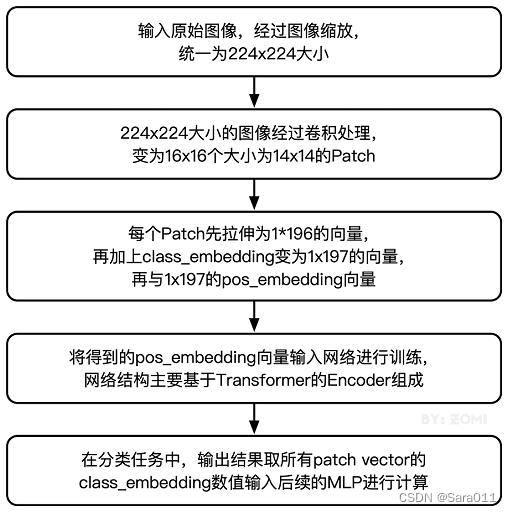

整体流程如下：



模型开始训练前，需要设定损失函数，优化器，回调函数等。

本案例采用了一张Doberman的图片作为推理图片来测试模型表现，期望模型可以给出正确的预测结果。

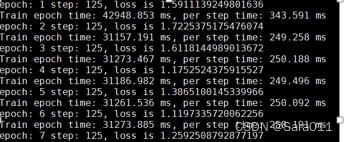

训练以及推理结果如下：

accuracy体现了模型预测的准确率~

在进行模型推理之前，首先要定义一个对推理图片进行数据预处理的方法。该方法可以对我们的推理图片进行resize和normalize处理，这样才能与我们训练时的输入数据匹配。

推理过程完成后，找到图片的推理结果，可以看出预测结果是Doberman，与期望结果相同，验证了模型的准确性。
