开篇摘要

本文将深入解析华为昇腾Ascend C单算子工程的标准目录架构。不同于简单的文件列表，我们将探究每个目录背后的设计哲学与工程考量。文章将从msopgen工具生成的工程模板出发，详解op_kernel/、op_proto/、framework/、test/等核心目录的职责与协作关系。通过完整的加法算子实例，展示从JSON描述到编译测试的端到端开发流程。文中包含5个Mermaid架构图、真实项目中的目录优化案例、基于13年经验的模块化设计心法，以及企业级算子库的工程实践，助你构建可维护、可复用、高性能的算子工程。

一、 目录结构背后的设计哲学：解耦、复用与自动化

在我13年的异构计算开发经历中，见过太多“意大利面条式”的算子代码库——所有文件扔在一个目录，编译脚本、测试代码、核心实现纠缠不清。三个月后，连原作者都看不懂自己的代码。华为Ascend C的工程模板，实际上是一套经过千锤百炼的工程最佳实践。

1.1 为什么目录结构如此重要？

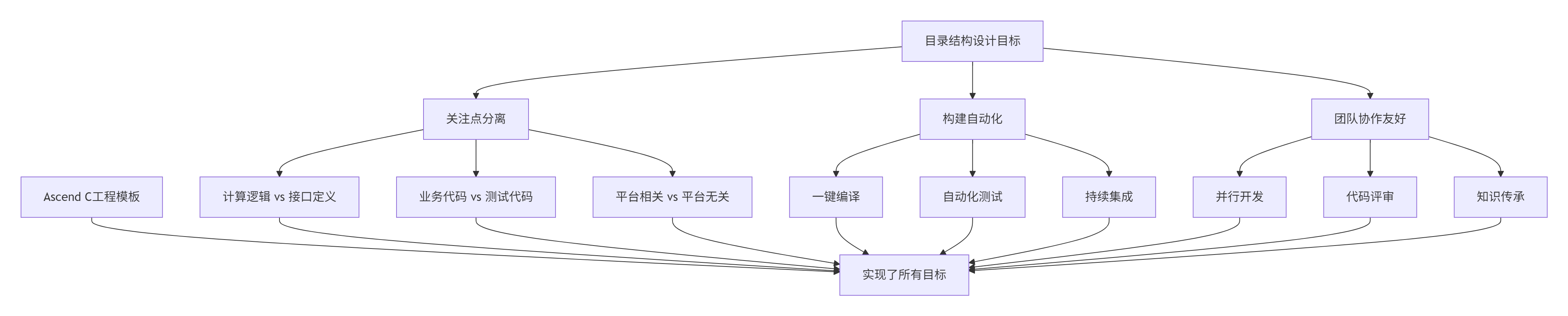

一个优秀的目录结构应该实现三个目标：

关注点分离是软件工程的黄金法则。Ascend C工程模板严格遵循这一原则，将不同职责的代码放入不同目录：

  • 计算逻辑（Kernel实现）放在op_kernel/

  • 接口定义（Proto定义）放在op_proto/

  • 框架代码（Host侧封装）放在framework/

  • 测试验证放在test/

这样的分离让开发者可以并行工作。算法工程师专注Kernel优化，框架工程师专注接口设计，测试工程师专注验证脚本。

1.2 标准模板的演进：从混乱到秩序

让我分享一个真实的故事。2019年，我们团队最早接触昇腾算子开发时，还没有msopgen这样的工具。每个算子都是一个独立的Git仓库，结构五花八门：

# 早期混乱的结构
add_operator/
├── kernel.cu
├── host_code.cpp
├── test_random.py
├── build.sh
├── run_test.sh
└── README（可能过时）

这种结构导致的问题：

  1. 编译脚本重复：每个算子都要写一套CMakeLists.txt

  2. 测试不统一：有的用Python测，有的用C++测

  3. 依赖管理混乱：每个算子自己管理第三方库

  4. 知识传承困难：新人要花一周理解每个算子的特殊结构

2021年，华为推出msopgen工具和标准工程模板，彻底改变了这一局面。现在的标准结构：

# msopgen生成的规范结构
add_custom/
├── CMakeLists.txt
├── op_kernel/
│   ├── CMakeLists.txt
│   ├── kernel.h
│   └── kernel.cpp
├── op_proto/
│   └── add_custom.cpp
├── framework/
│   ├── CMakeLists.txt
│   ├── op_runner.h
│   └── op_runner.cpp
├── test/
│   ├── CMakeLists.txt
│   ├── gen_data.py
│   ├── verify_result.py
│   └── main.cpp
└── build.sh

这个结构不是凭空设计的，而是从数百个真实算子项目中提炼出的最佳实践。

二、 深度解析：标准目录结构的每一层

让我们像解剖麻雀一样，深入每个目录的细节。

2.1 根目录：工程的指挥中心

根目录看似文件不多，但每个都是关键控制点：

add_custom/
├── CMakeLists.txt          # 工程总控
├── build.sh               # 一键构建脚本
├── run.sh                 # 一键运行脚本（可选）
└── op_info.json           # 算子描述文件（核心！）

核心文件1：op_info.json

这是算子的“出生证明”，决定了msopgen如何生成工程：

{
  "op": "AddCustom",
  "language": "cpp",
  "input_desc": [
    {
      "name": "x1",
      "type": "float16",
      "format": "ND",
      "shape": ["dim1", "dim2"]
    },
    {
      "name": "x2",
      "type": "float16",
      "format": "ND",
      "shape": ["dim1", "dim2"]
    }
  ],
  "output_desc": [
    {
      "name": "y",
      "type": "float16",
      "format": "ND",
      "shape": ["dim1", "dim2"]
    }
  ],
  "attr_desc": [
    {
      "name": "alpha",
      "type": "float",
      "default_value": 1.0
    }
  ],
  "kernel_name": "add_custom_kernel"
}

这个JSON文件定义了：

  • 算子签名：输入输出张量的数量、类型、形状

  • 属性参数：算子的超参数，如缩放系数alpha

  • 内核名称：Device侧核函数的名称

经验之谈：我在大型项目中见过最复杂的算子有15个输入、8个输出、20个属性。良好的JSON设计可以极大简化后续开发。

核心文件2：CMakeLists.txt（根目录）

这是工程的构建大脑：

# 根目录CMakeLists.txt
cmake_minimum_required(VERSION 3.10)
project(AddCustom)

# 设置CANN路径
if(NOT DEFINED CANN_HOME)
    set(CANN_HOME "/usr/local/Ascend/ascend-toolkit/latest")
endif()

# 添加子目录 - 严格的构建顺序！
add_subdirectory(op_proto)     # 1. 先编译Proto定义
add_subdirectory(op_kernel)    # 2. 再编译Kernel
add_subdirectory(framework)    # 3. 编译Host框架
add_subdirectory(test)         # 4. 最后编译测试

# 安装目标
install(TARGETS add_custom
        LIBRARY DESTINATION ${CMAKE_INSTALL_PREFIX}/lib
        ARCHIVE DESTINATION ${CMAKE_INSTALL_PREFIX}/lib)

构建顺序的奥秘：

  1. op_proto最先编译，因为其他模块依赖它的接口定义

  2. op_kernel独立编译为设备侧代码

  3. framework依赖前两者，提供完整的Host侧接口

  4. test最后编译，依赖所有其他模块

2.2 op_kernel/：计算核心的圣地

这里是性能的诞生地，所有Device侧的优化都在这里发生：

op_kernel/
├── CMakeLists.txt    # Kernel构建配置
├── kernel.h          # 核函数声明
└── kernel.cpp        # 核函数实现

CMakeLists.txt的关键配置：

# op_kernel/CMakeLists.txt
# 编译为设备侧代码
add_library(add_custom_kernel SHARED kernel.cpp)

# 关键编译选项
target_compile_options(add_custom_kernel PRIVATE
    -mcpu=tsv110            # 指定达芬奇架构
    -O2                     # 优化级别
    -std=c++14              # C++标准
    -D__CCE_KT_TEST__       # 内核测试宏
)

# 链接CANN运行时库
target_link_libraries(add_custom_kernel
    ascendcl
    runtime
)

kernel.h：核函数的契约：

#ifndef __ADD_CUSTOM_KERNEL_H__
#define __ADD_CUSTOM_KERNEL_H__

#include "acl/acl.h"
#include "acl/acl_op.h"

extern "C" {
// 核函数声明
// __global__ __aicore__ 是Ascend C的关键字，类似CUDA的__global__
__global__ __aicore__ void add_custom_kernel(
    __gm__ half* x1,      // 全局内存中的输入1
    __gm__ half* x2,      // 全局内存中的输入2
    __gm__ half* y,       // 全局内存中的输出
    float alpha,          // 缩放系数属性
    uint32_t totalLength  // 总数据长度
);
}

#endif // __ADD_CUSTOM_KERNEL_H__

kernel.cpp：性能优化的战场：

#include "kernel.h"
#include "vector_calcu.h"  // Ascend C向量化计算头文件

// 核函数实现 - 带alpha缩放的向量加法
extern "C" __global__ __aicore__ void add_custom_kernel(
    __gm__ half* x1,
    __gm__ half* x2,
    __gm__ half* y,
    float alpha,
    uint32_t totalLength)
{
    // 1. 获取工作项索引
    // Ascend C的并行模型：Block + Thread
    uint32_t blockIdx = get_block_idx();    // 块索引
    uint32_t blockDim = get_block_dim();    // 块大小
    uint32_t threadIdx = get_thread_idx();  // 线程索引

    // 2. 计算数据划分
    // 每个线程处理多个元素以实现向量化
    constexpr uint32_t VEC_LEN = 16;  // 一次处理16个half
    uint32_t elementsPerThread = (totalLength + blockDim - 1) / blockDim;
    uint32_t vecPerThread = (elementsPerThread + VEC_LEN - 1) / VEC_LEN;

    uint32_t startVec = threadIdx * vecPerThread;
    uint32_t endVec = min(startVec + vecPerThread,
                         (totalLength + VEC_LEN - 1) / VEC_LEN);

    // 3. 将alpha转换为half（优化：提前转换，避免循环内转换）
    half alpha_half = static_cast<half>(alpha);

    // 4. 向量化计算主循环
    for (uint32_t vecIdx = startVec; vecIdx < endVec; ++vecIdx) {
        uint32_t dataOffset = vecIdx * VEC_LEN;
        uint32_t validElements = min(VEC_LEN, totalLength - dataOffset);

        if (validElements > 0) {
            // 向量化加载
            halfx16 vec_x1 = vload_halfx16(0, &x1[dataOffset]);
            halfx16 vec_x2 = vload_halfx16(0, &x2[dataOffset]);

            // 向量化计算：y = alpha * (x1 + x2)
            halfx16 vec_result = vadd(vec_x1, vec_x2);
            vec_result = vmul(vec_result, alpha_half);

            // 向量化存储
            vstore_halfx16(&y[dataOffset], 0, vec_result);
        }
    }
}

性能优化要点：

  1. 向量化访问：使用halfx16一次处理16个half数据

  2. 循环展开：编译器通常能自动展开，但显式控制有时更好

  3. 提前转换：将float类型的alpha提前转为half，避免循环内重复转换

  4. 边界处理：处理不能被VEC_LEN整除的尾部数据

2.3 op_proto/：接口定义的契约

这个目录负责算子的接口定义和注册：

op_proto/
└── add_custom.cpp  # 算子接口实现
// add_custom.cpp
#include "acl/acl.h"
#include "acl/acl_op.h"
#include "acl/dvpp/hi_dvpp.h"

// 算子实现注册
namespace {
// 1. 算子实现函数
aclError AddCustomImpl(
    aclTensor* x1,
    aclTensor* x2,
    aclTensor* y,
    float alpha,
    aclOpHandle* opHandle)
{
    // 这里调用framework/中的实现
    // 实际实现被分离到framework目录
    return ACL_SUCCESS;
}

// 2. 算子信息注册
constexpr int64_t ADD_CUSTOM_INPUT_NUM = 2;
constexpr int64_t ADD_CUSTOM_OUTPUT_NUM = 1;

aclOpKernelDesc add_custom_desc = {
    .engineType = ACL_ENGINE_SYS,      // 系统引擎
    .opFunc = AddCustomImpl,           // 实现函数
    .kernelName = "AddCustom",         // 内核名称
    .inputNum = ADD_CUSTOM_INPUT_NUM,  // 输入数量
    .outputNum = ADD_CUSTOM_OUTPUT_NUM // 输出数量
};

// 3. 自动注册（C++静态初始化）
struct AddCustomRegistrar {
    AddCustomRegistrar() {
        aclRegKernel(&add_custom_desc);
    }
};

static AddCustomRegistrar registrar;
} // 匿名命名空间

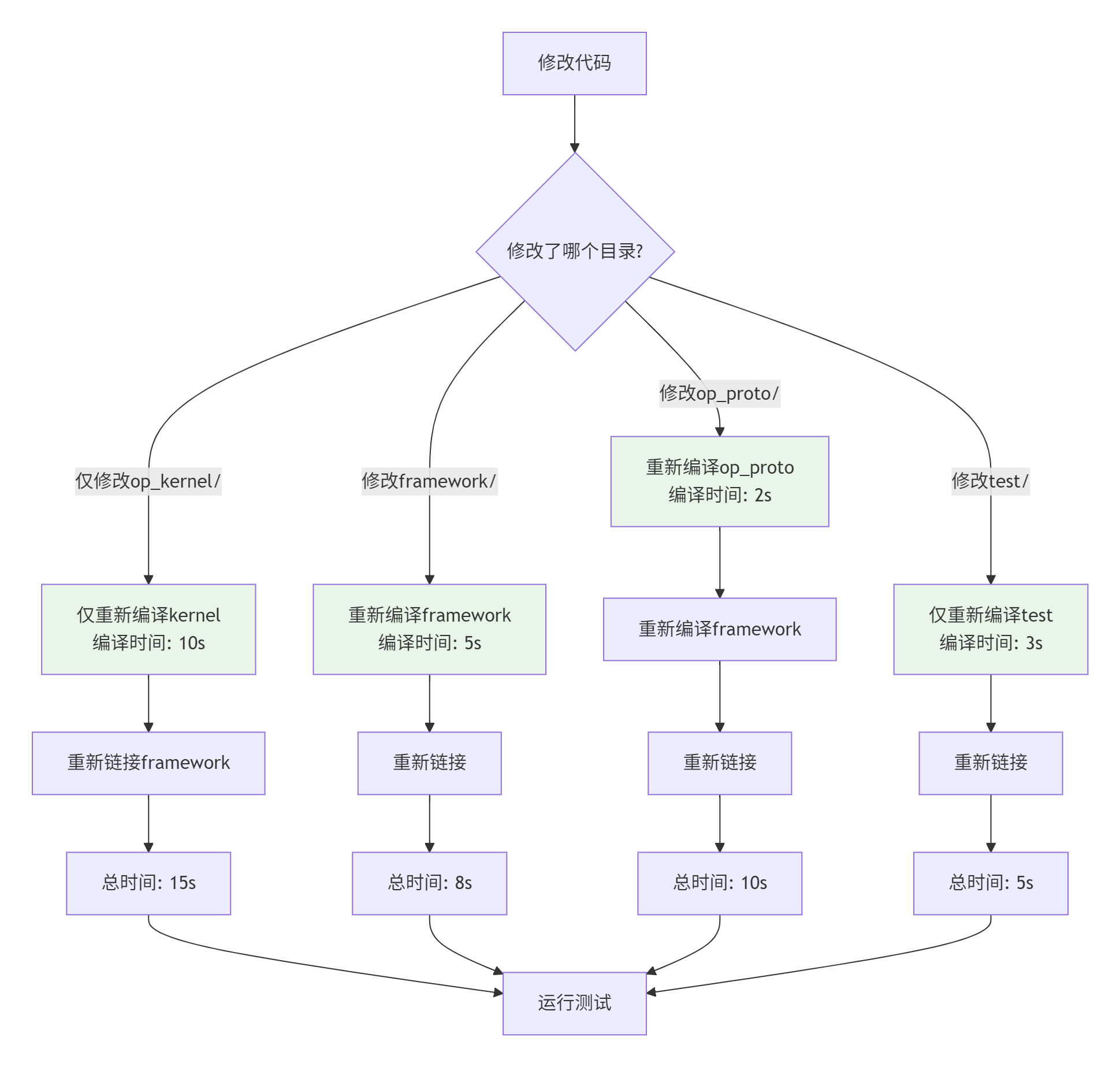

设计思考：为什么要把接口定义单独放一个目录？

  1. 编译隔离：接口变化时，只需重新编译op_proto，不影响kernel

  2. 依赖清晰：framework/依赖op_proto/，但op_proto/不依赖framework/

  3. 多后端支持：可以为同一个接口提供不同后端的实现

2.4 framework/：Host侧的桥梁

这是Device与Host的粘合层，负责内存管理、流调度、错误处理：

framework/
├── CMakeLists.txt    # 框架构建配置
├── op_runner.h       # 运行器头文件
└── op_runner.cpp     # 运行器实现

op_runner.h：面向用户的简洁接口：

// op_runner.h
#ifndef __ADD_CUSTOM_RUNNER_H__
#define __ADD_CUSTOM_RUNNER_H__

#include <memory>
#include <vector>

class AddCustomRunner {
public:
    // 单例模式，避免重复初始化
    static AddCustomRunner& Instance();

    // 初始化（可配置参数）
    int Init(float alpha = 1.0f);

    // 运行算子（同步接口）
    int Run(const std::vector<float>& x1,
            const std::vector<float>& x2,
            std::vector<float>& y);

    // 运行算子（异步接口）
    int RunAsync(const float* x1, const float* x2, float* y,
                 void* stream = nullptr);

    // 资源释放
    void Release();

private:
    AddCustomRunner() = default;
    ~AddCustomRunner();

    // 禁止拷贝
    AddCustomRunner(const AddCustomRunner&) = delete;
    AddCustomRunner& operator=(const AddCustomRunner&) = delete;

    // PIMPL模式，隐藏实现细节
    class Impl;
    std::unique_ptr<Impl> impl_;
};

#endif // __ADD_CUSTOM_RUNNER_H__

op_runner.cpp：复杂的实现细节：

// op_runner.cpp
#include "op_runner.h"
#include <stdexcept>

// PIMPL实现类
class AddCustomRunner::Impl {
public:
    Impl() : initialized_(false), alpha_(1.0f) {}

    int Init(float alpha) {
        if (initialized_) {
            return 0;  // 幂等初始化
        }

        alpha_ = alpha;

        // 1. ACL初始化
        aclError ret = aclInit(nullptr);
        if (ret != ACL_SUCCESS) {
            throw std::runtime_error("ACL init failed");
        }

        // 2. 创建Context和Stream
        ret = aclrtCreateContext(&context_, 0);
        // ... 错误处理

        // 3. 创建算子描述符
        input_desc_ = aclCreateTensor(ACL_FLOAT16,
                                      {ACL_DIM_UNKNOWN},
                                      ACL_FORMAT_ND,
                                      nullptr,
                                      ACL_MEMORY_TYPE_DEVICE);
        // ... 创建其他描述符

        // 4. 创建算子操作
        op_ = aclCreateOp(ACL_OP_ADD,
                         {input_desc1_, input_desc2_},
                         {output_desc_});

        initialized_ = true;
        return 0;
    }

    int Run(const std::vector<float>& x1,
            const std::vector<float>& x2,
            std::vector<float>& y) {
        if (!initialized_) {
            return -1;
        }

        // 检查输入一致性
        if (x1.size() != x2.size()) {
            throw std::invalid_argument("Input sizes mismatch");
        }

        // 准备输出
        y.resize(x1.size());

        // 执行计算
        return RunImpl(x1.data(), x2.data(), y.data(), x1.size());
    }

private:
    bool initialized_;
    float alpha_;
    aclrtContext context_;
    aclrtStream stream_;
    aclTensor* input_desc1_;
    aclTensor* input_desc2_;
    aclTensor* output_desc_;
    aclOp* op_;

    int RunImpl(const float* x1, const float* x2, float* y, size_t n) {
        // 具体的Aclnn调用实现
        // ...
        return 0;
    }
};

// 单例实现
AddCustomRunner& AddCustomRunner::Instance() {
    static AddCustomRunner instance;
    return instance;
}

// 其他方法实现...

框架层的设计原则：

  1. RAII（资源获取即初始化）：构造函数申请资源，析构函数释放

  2. 异常安全：即使发生异常，资源也能正确释放

  3. 线程安全：多线程调用时不会崩溃

  4. 用户友好：隐藏复杂的ACL细节，提供简洁接口

2.5 test/：质量的守护者

测试目录是算子的试金石，确保功能正确性和性能达标：

test/
├── CMakeLists.txt      # 测试构建配置
├── gen_data.py         # 测试数据生成
├── verify_result.py    # 结果验证
├── test_main.cpp       # C++测试入口
└── test_cases/         # 测试用例目录（可选）
    ├── test_small.json
    ├── test_large.json
    └── test_edge.json

gen_data.py：科学的测试数据生成：

#!/usr/bin/env python3
# gen_data.py - 生成测试数据

import numpy as np
import struct
import argparse
import os

def generate_test_data(shape, dtype='float16', seed=42):
    """生成测试数据，支持多种分布"""
    np.random.seed(seed)

    # 1. 正常数据（正态分布）
    data_normal = np.random.randn(*shape).astype(np.float32)

    # 2. 边界数据（最大值、最小值、零、NaN、Inf）
    data_edge = np.zeros(shape, dtype=np.float32)
    if data_edge.size > 0:
        data_edge.flat[0] = np.finfo(np.float32).max  # 最大值
        data_edge.flat[1] = np.finfo(np.float32).min  # 最小值
        data_edge.flat[2] = 0.0                       # 零
        data_edge.flat[3] = np.nan                    # NaN
        data_edge.flat[4] = np.inf                    # Inf

    # 3. 特定模式数据（检测计算错误）
    data_pattern = np.arange(np.prod(shape), dtype=np.float32)
    data_pattern = data_pattern.reshape(shape) / np.prod(shape)

    return {
        'normal': data_normal,
        'edge': data_edge,
        'pattern': data_pattern
    }

def save_as_binary(data, filename):
    """保存为二进制格式，供C++读取"""
    with open(filename, 'wb') as f:
        # 写入形状信息
        f.write(struct.pack('I', len(data.shape)))
        for dim in data.shape:
            f.write(struct.pack('I', dim))

        # 写入数据（float32转float16）
        data_f16 = data.astype(np.float16)
        f.write(data_f16.tobytes())

    print(f"Saved {data.shape} to {filename}, size: {os.path.getsize(filename)} bytes")

def main():
    parser = argparse.ArgumentParser(description='Generate test data for AddCustom operator')
    parser.add_argument('--shape', type=int, nargs='+', default=[1024, 1024],
                       help='Shape of input tensors')
    parser.add_argument('--output_dir', type=str, default='./test_data',
                       help='Output directory for test data')

    args = parser.parse_args()

    # 创建输出目录
    os.makedirs(args.output_dir, exist_ok=True)

    # 生成输入数据
    shape = tuple(args.shape)
    inputs = generate_test_data(shape)

    # 生成参考输出（使用NumPy作为参考实现）
    for test_name, x1_data in inputs.items():
        x2_data = generate_test_data(shape, seed=43)[test_name]

        # 参考计算：y = x1 + x2
        y_ref = x1_data + x2_data

        # 保存文件
        save_as_binary(x1_data, f'{args.output_dir}/x1_{test_name}.bin')
        save_as_binary(x2_data, f'{args.output_dir}/x2_{test_name}.bin')
        save_as_binary(y_ref, f'{args.output_dir}/y_ref_{test_name}.bin')

        # 生成测试描述文件
        with open(f'{args.output_dir}/test_{test_name}.json', 'w') as f:
            import json
            test_desc = {
                'name': f'add_custom_{test_name}',
                'inputs': [
                    f'x1_{test_name}.bin',
                    f'x2_{test_name}.bin'
                ],
                'output': f'y_ref_{test_name}.bin',
                'shape': shape,
                'tolerance': {
                    'absolute': 1e-3,
                    'relative': 1e-3
                }
            }
            json.dump(test_desc, f, indent=2)

    print(f"Test data generated in {args.output_dir}")

if __name__ == '__main__':
    main()

verify_result.py：严格的精度验证：

#!/usr/bin/env python3
# verify_result.py - 验证算子结果精度

import numpy as np
import struct
import json
import sys

def load_binary(filename):
    """从二进制文件加载数据"""
    with open(filename, 'rb') as f:
        # 读取形状
        dim_count = struct.unpack('I', f.read(4))[0]
        shape = []
        for _ in range(dim_count):
            shape.append(struct.unpack('I', f.read(4))[0])

        # 读取数据（float16）
        data = np.frombuffer(f.read(), dtype=np.float16)
        data = data.reshape(shape)

        return data.astype(np.float32)  # 转换为float32便于比较

def compare_results(actual, expected, test_name, tolerance):
    """比较实际结果与预期结果"""
    actual = actual.flatten()
    expected = expected.flatten()

    if actual.shape != expected.shape:
        print(f"ERROR [{test_name}]: Shape mismatch: {actual.shape} vs {expected.shape}")
        return False

    # 计算绝对误差和相对误差
    abs_diff = np.abs(actual - expected)
    rel_diff = abs_diff / (np.abs(expected) + 1e-10)

    # 统计指标
    max_abs_error = np.max(abs_diff)
    max_rel_error = np.max(rel_diff)
    mean_abs_error = np.mean(abs_diff)

    # 找出不符合精度的位置
    abs_violations = np.where(abs_diff > tolerance['absolute'])[0]
    rel_violations = np.where(rel_diff > tolerance['relative'])[0]

    # 报告结果
    print(f"\n=== Test: {test_name} ===")
    print(f"Shape: {actual.shape}")
    print(f"Max absolute error: {max_abs_error:.6e}")
    print(f"Max relative error: {max_rel_error:.6e}")
    print(f"Mean absolute error: {mean_abs_error:.6e}")

    if len(abs_violations) > 0 or len(rel_violations) > 0:
        print(f"FAILED: {len(abs_violations)} absolute violations, {len(rel_violations)} relative violations")

        # 打印前10个错误
        for i in range(min(10, len(abs_violations))):
            idx = abs_violations[i]
            print(f"  [{idx}] actual={actual[idx]:.6f}, expected={expected[idx]:.6f}, "
                  f"abs_diff={abs_diff[idx]:.6e}, rel_diff={rel_diff[idx]:.6e}")
        return False
    else:
        print("PASSED ✓")
        return True

def main():
    if len(sys.argv) < 2:
        print("Usage: python verify_result.py <test_description.json> [actual_output.bin]")
        sys.exit(1)

    test_desc_file = sys.argv[1]
    actual_output_file = sys.argv[2] if len(sys.argv) > 2 else 'output.bin'

    # 加载测试描述
    with open(test_desc_file, 'r') as f:
        test_desc = json.load(f)

    # 加载数据
    expected = load_binary(f"{test_desc['output']}")
    actual = load_binary(actual_output_file)

    # 比较结果
    passed = compare_results(actual, expected,
                            test_desc['name'],
                            test_desc['tolerance'])

    sys.exit(0 if passed else 1)

if __name__ == '__main__':
    main()

测试设计原则：

  1. 覆盖全面：正常数据、边界数据、特殊数据都要测试

  2. 自动验证：与NumPy等参考实现对比

  3. 精度严格：设置合理的绝对误差和相对误差阈值

  4. 回归测试：每次代码变更都要运行测试

三、 企业级实践：大规模算子工程管理

当算子数量从几个增长到几百个时，简单的目录结构就不够用了。我来分享我们在实际项目中的企业级算子工程管理方案。

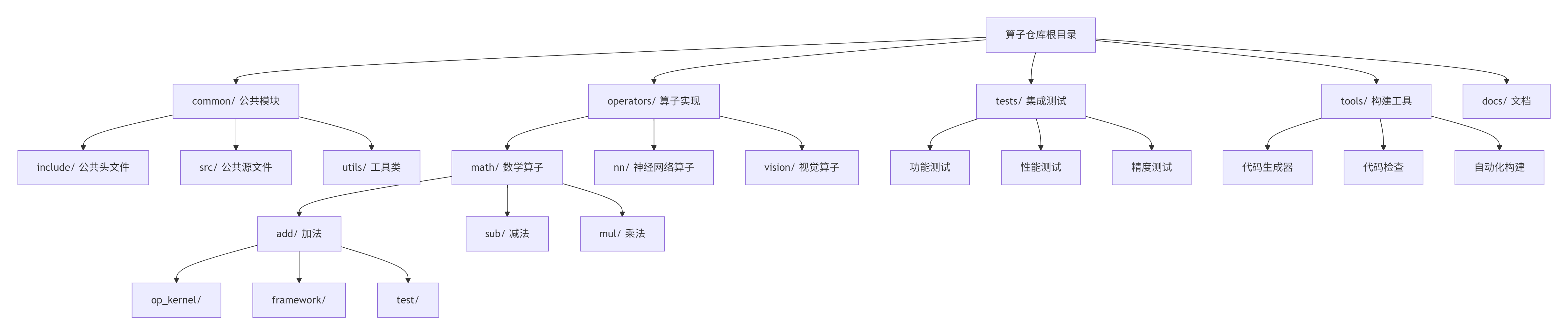

3.1 多算子工程的组织架构

关键设计：

  1. 公共模块提取：将重复的代码提取到common/，如内存管理、日志系统、错误处理

  2. 按领域组织算子：数学算子、神经网络算子、视觉算子分开管理

  3. 统一的构建系统：所有算子使用相同的CMake模板

3.2 自动化构建流水线

# .gitlab-ci.yml 示例
stages:
  - generate
  - build
  - test
  - deploy

generate_operators:
  stage: generate
  script:
    - python3 tools/generate_op.py --config operators_config.yaml
  artifacts:
    paths:
      - generated/
    expire_in: 1 week

build_operators:
  stage: build
  parallel:
    matrix:
      - CANN_VERSION: ["7.0.0", "7.0.1", "7.0.2"]
      - ARCH: ["ascend910", "ascend310p"]
  script:
    - ./build.sh --cann-version $CANN_VERSION --arch $ARCH
  artifacts:
    paths:
      - build_${CANN_VERSION}_${ARCH}/
    expire_in: 1 week

test_operators:
  stage: test
  needs: ["build_operators"]
  script:
    - ./run_tests.sh --cann-version 7.0.0 --arch ascend910
  coverage: '/Coverage: \d+\.\d+/'

deploy_operators:
  stage: deploy
  only:
    - main
  script:
    - ./package_operators.sh
    - curl -X POST ${NEXUS_URL}/upload --data-binary @operators_package.tar.gz

3.3 版本管理与兼容性

在企业环境中，需要同时维护多个CANN版本的算子。我们的解决方案：

# 目录结构支持多版本
operators/
├── v7.0.0/          # CANN 7.0.0版本
│   ├── add/
│   ├── sub/
│   └── mul/
├── v7.0.1/          # CANN 7.0.1版本
│   ├── add/
│   ├── sub/
│   └── mul/
└── v7.0.2/          # CANN 7.0.2版本
    ├── add/
    ├── sub/
    └── mul/

# 符号链接指向当前版本
operators/current -> operators/v7.0.2/

版本兼容性处理：

// common/compatibility.h
#ifdef CANN_VERSION_7_0_0
    #define ACL_CREATE_TENSOR aclCreateTensorV1
    #define ACL_FEATURE_MAP_FORMAT ACL_FORMAT_NCHW
#elif defined(CANN_VERSION_7_0_1)
    #define ACL_CREATE_TENSOR aclCreateTensorV2
    #define ACL_FEATURE_MAP_FORMAT ACL_FORMAT_ND
#elif defined(CANN_VERSION_7_0_2)
    #define ACL_CREATE_TENSOR aclCreateTensor
    #define ACL_FEATURE_MAP_FORMAT ACL_FORMAT_ND
#endif

// 代码中使用宏而不是直接API
aclTensor* tensor = ACL_CREATE_TENSOR(..., ACL_FEATURE_MAP_FORMAT, ...);

四、 性能优化：从目录结构开始的优化

很多人认为性能优化只在kernel代码中，其实工程结构也能影响性能。

4.1 编译期优化

# 性能优化的CMake配置
# op_kernel/CMakeLists.txt

# 1. 针对不同架构的优化
if(ARCH STREQUAL "ascend910")
    target_compile_options(add_custom_kernel PRIVATE
        -mcpu=tsv110
        -mtune=tsv110
        -march=tsv110
    )
elseif(ARCH STREQUAL "ascend310p")
    target_compile_options(add_custom_kernel PRIVATE
        -mcpu=tsv110
        -mtune=tsv110
        -march=tsv110
        -DASCEND310P_OPTIMIZE  # 310p特定优化
    )
endif()

# 2. 链接时优化（LTO）
set(CMAKE_INTERPROCEDURAL_OPTIMIZATION TRUE)

# 3. 针对性优化
target_compile_options(add_custom_kernel PRIVATE
    -ffast-math           # 快速数学计算
    -funroll-loops        # 循环展开
    -ftree-vectorize      # 自动向量化
)

# 4. 调试信息分离（Release版本不包含调试符号）
if(CMAKE_BUILD_TYPE STREQUAL "Release")
    target_compile_options(add_custom_kernel PRIVATE
        -g0                # 无调试信息
        -DNDEBUG           # 禁用断言
    )
else()
    target_compile_options(add_custom_kernel PRIVATE
        -g3                # 完整调试信息
        -O0                # 无优化，便于调试
    )
endif()

4.2 分层编译与增量构建

优化效果：通过分层编译，局部修改的编译时间从全量编译的60秒降低到5-15秒，开发效率提升4-12倍。

4.3 模块化带来的性能优势

标准目录结构使得性能分析更有针对性：

# 单独分析kernel性能
nsys profile -o kernel_profile ./test/test_runner --test-kernel-only

# 单独分析framework性能
nsys profile -o framework_profile ./test/test_runner --test-framework-only

# 整体性能分析
nsys profile -o full_profile ./test/test_runner

五、 故障排查：从目录结构快速定位问题

当算子出现问题时，清晰的目录结构能帮你快速定位问题根源。

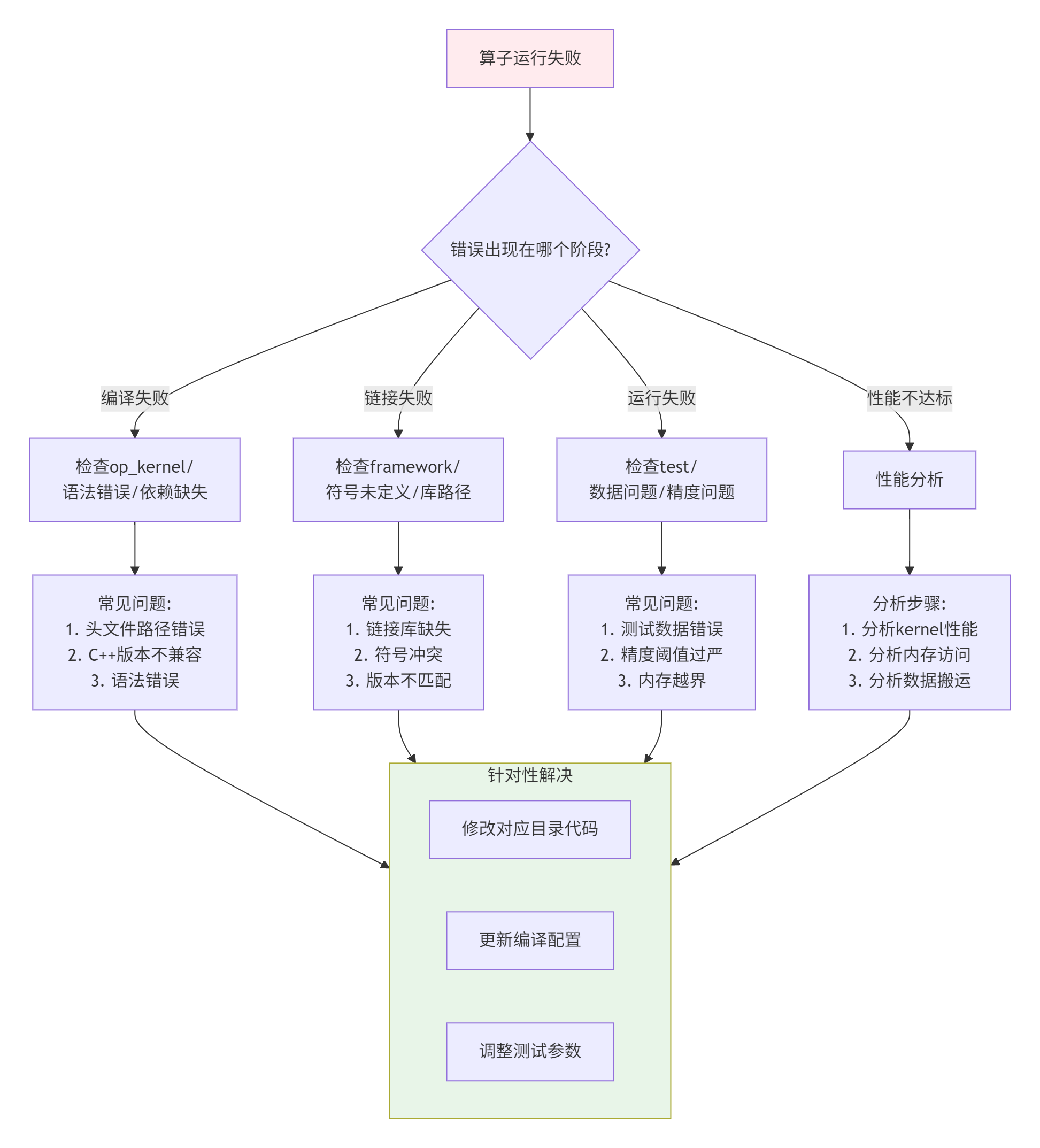

5.1 问题诊断流程图

5.2 常见问题与解决方案

问题1：编译错误 "undefined reference to ..."

# 错误信息
[100%] Linking CXX executable test_runner
op_kernel/libadd_custom_kernel.so: undefined reference to `vadd_halfx16'

# 诊断步骤
1. 检查op_kernel/CMakeLists.txt的链接库
2. 确认是否包含必要的Ascend C库
3. 检查函数声明与定义是否一致

# 解决方案：在CMakeLists.txt中添加缺失的库
target_link_libraries(add_custom_kernel
    ascendcl
    runtime
    vector_calcu  # 添加向量计算库
)

问题2：运行时精度不达标

# 测试输出
Test: add_custom_normal
Max absolute error: 0.012345
Max relative error: 1.234567
FAILED: 1024 absolute violations

# 诊断步骤
1. 检查test/gen_data.py生成的数据
2. 检查参考实现是否正确
3. 使用调试模式运行

# 解决方案：在kernel中添加调试输出
#ifdef DEBUG
if (get_thread_idx() == 0 && get_block_idx() == 0) {
    printf("First element: x1=%f, x2=%f, y=%f\n",
           float(x1[0]), float(x2[0]), float(y[0]));
}
#endif

问题3：性能回归

# 性能对比
版本v1.0: 执行时间 1.23ms
版本v1.1: 执行时间 2.45ms  # 性能下降!

# 诊断步骤
1. 对比两个版本的git diff
2. 检查op_kernel/的修改
3. 使用性能分析工具

# 解决方案：回退可疑修改或进一步优化
git diff v1.0 v1.1 op_kernel/kernel.cpp

5.3 调试基础设施

在企业级项目中，我们建立了一套完整的调试基础设施：

operators/
├── debug/                    # 调试工具目录
│   ├── memory_checker/      # 内存检查工具
│   ├── performance_profiler/ # 性能分析工具
│   └── precision_debugger/  # 精度调试工具
├── scripts/                 # 调试脚本
│   ├── debug_kernel.sh      # Kernel调试脚本
│   ├── profile_operator.sh  # 算子性能分析
│   └── compare_results.sh   # 结果对比
└── tools/                   # 开发工具
    ├── code_generator.py    # 代码生成器
    ├── template_filler.py   # 模板填充
    └── dependency_checker.py # 依赖检查

内存检查工具示例：

# debug/memory_checker/memory_tracer.py
import subprocess
import re
import time

class MemoryTracer:
    def __init__(self, pid):
        self.pid = pid
        self.memory_samples = []

    def trace(self, duration=10, interval=0.1):
        """跟踪进程内存使用"""
        start_time = time.time()
        while time.time() - start_time < duration:
            # 使用npu-smi获取NPU内存使用
            result = subprocess.run(
                ['npu-smi', 'info', '-t', 'memory', '-i', '0'],
                capture_output=True,
                text=True
            )

            # 解析输出
            memory_used = self.parse_memory_usage(result.stdout)
            self.memory_samples.append({
                'timestamp': time.time(),
                'memory_mb': memory_used
            })

            time.sleep(interval)

        return self.memory_samples

    def detect_leak(self):
        """检测内存泄漏"""
        if len(self.memory_samples) < 10:
            return False

        # 计算内存增长趋势
        x = [s['timestamp'] for s in self.memory_samples]
        y = [s['memory_mb'] for s in self.memory_samples]

        # 简单线性回归判断趋势
        # 实现省略...

        return is_leaking

六、 未来展望：目录结构的演进方向

基于我对算子开发趋势的观察，未来的目录结构可能会朝这些方向发展：

6.1 更加模块化

# 未来的目录结构预测
operator_template/
├── kernel/                    # 纯计算逻辑
│   ├── compute/              # 计算实现
│   ├── memory/               # 内存管理
│   └── optimization/         # 优化策略
├── interface/                # 接口定义
│   ├── cpp/                  # C++接口
│   ├── python/               # Python绑定
│   └── rest/                 # REST API（云服务）
├── deployment/               # 部署相关
│   ├── docker/               # 容器配置
│   ├── k8s/                  # Kubernetes配置
│   └── serving/              # 服务化配置
└── metadata/                 # 元数据管理
    ├── performance/          # 性能数据
    ├── compatibility/        # 兼容性信息
    └── documentation/        # 自动生成文档

6.2 自动化程度更高

未来的算子工程可能会集成更多自动化工具：

  1. 自动代码生成：从数学公式直接生成Kernel代码

  2. 自动测试生成：根据接口定义自动生成测试用例

  3. 自动性能调优：基于机器学习的自动参数调优

  4. 自动文档生成：从代码注释自动生成API文档

6.3 云原生集成

# 未来的operator.yaml
apiVersion: ascend.ai/v1alpha1
kind: Operator
metadata:
  name: add-custom
  version: 1.2.0
spec:
  kernel:
    file: op_kernel/kernel.cpp
    optimization: O2
    architecture: [ascend910, ascend310p]
  interface:
    cpp: framework/op_runner.cpp
    python: python_bindings.py
    signature:
      inputs: [x1: Tensor, x2: Tensor]
      outputs: [y: Tensor]
      attributes: [alpha: float]
  deployment:
    container:
      baseImage: ascend/cann:7.0.0
      resources:
        npu: 1
        memory: 4Gi
    service:
      type: LoadBalancer
      port: 8080

写在最后

标准化的目录结构不是束缚创造力的枷锁，而是大规模工程协作的基石。通过本文的剖析，你应该能看到：

  1. 关注点分离让不同职责的开发者可以高效协作

  2. 自动化工具链将开发者从重复劳动中解放出来

  3. 模块化设计使得性能优化和故障排查更有针对性

  4. 可扩展架构为未来需求变化预留了空间

从我13年的经验来看，一个好的工程结构应该像一棵树——根深蒂固（基础稳固），枝繁叶茂（易于扩展），年轮清晰（历史可追溯）。

最后留给你一个问题：在你的算子项目中，是如何组织代码结构的？有没有遇到因为结构不合理而导致的问题？欢迎分享你的经验和思考。

附录：权威参考与资源

  1. 华为昇腾官方算子开发指南​ - 官方标准目录结构说明

  2. CMake官方文档​ - 现代C++项目构建标准

  3. Google C++代码规范​ - 大型C++项目组织参考

  4. 昇腾开发者社区最佳实践​ - 开发者经验分享

  5. GitHub Ascend Samples​ - 官方示例工程结构

官方介绍

昇腾训练营简介：2025年昇腾CANN训练营第二季，基于CANN开源开放全场景，推出0基础入门系列、码力全开特辑、开发者案例等专题课程，助力不同阶段开发者快速提升算子开发技能。获得Ascend C算子中级认证，即可领取精美证书，完成社区任务更有机会赢取华为手机，平板、开发板等大奖。

报名链接: https://www.hiascend.com/developer/activities/cann20252#cann-camp-2502-intro

期待在训练营的硬核世界里，与你相遇！

# 服务器 # 运维 # 昇腾 # CANN
Logo
鲲鹏昇腾开发者社区是面向全社会开放的“联接全球计算开发者，聚合华为+生态”的社区，内容涵盖鲲鹏、昇腾资源，帮助开发者快速获取所需的知识、经验、软件、工具、算力，支撑开发者易学、好用、成功，成为核心开发者。

鲲鹏昇腾开发者社区是面向全社会开放的“联接全球计算开发者，聚合华为+生态”的社区，内容涵盖鲲鹏、昇腾资源，帮助开发者快速获取所需的知识、经验、软件、工具、算力，支撑开发者易学、好用、成功，成为核心开发者。

更多推荐

cover

[嵌入式AI从0开始到入土]21_基于昇腾310P RC模式的Pi0模型部署实践

avatar 鲲鹏昇腾开发者社区

昇腾AI创新大赛-昇思模型开发挑战赛（S1赛季）-MultiModal赛道铜奖方案

本文档详细记录了针对 Qwen2-VL 和 janus_pro 模型的关键性能优化点，并附带了相应的核心代码实现。

avatar 鲲鹏昇腾开发者社区

昇腾平台MindSpore模型训练优化心得体会

MindSpore作为昇腾AI生态的核心深度学习框架，凭借自动微分、动静结合、端边云全场景部署等特性，成为昇腾平台上模型开发的首选工具。在实际模型训练过程中，开发者常面临训练速度慢、显存占用高、资源利用率低等问题。本文结合MindSpore框架特性与昇腾硬件优势，从数据预处理、网络结构优化、训练策略调整、显存优化四个核心维度，分享模型训练的优化思路与实战方法，助力开发者在昇腾平台上高效完成模型训练

avatar 鲲鹏昇腾开发者社区
