引言：CANN 是什么？为什么重要？

在 AI 算力需求爆炸式增长的背景下，异构计算（CPU+GPU/AI 加速器）已成为支撑大模型训练、推理及高性能计算的核心架构。然而，不同硬件架构的编程接口差异、算力调度效率低下、算子开发复杂度高等问题，长期制约着 AI 应用的落地效率。

华为推出的 CANN（Compute Architecture for Neural Networks，神经网络计算架构） 正是为解决这一痛点而生 —— 它是昇腾 AI 生态的核心软件底座，通过 “统一编程接口 + 高效算力调度 + 自动算子优化”，打通了从 AI 框架到昇腾 AI 处理器（Ascend 910/310 等）的全栈链路，让开发者无需关注底层硬件细节，即可高效利用昇腾算力。

本文将从 概念定义、核心架构、技术原理、实践案例、生态资源 五个维度，系统讲解 CANN 的技术细节，并附带可复现的代码示例与权威参考链接，为 AI 开发者提供从理论到工程落地的完整指南。

一、CANN 核心概念与技术定位

在深入技术细节前，需先明确 CANN 的核心术语与生态定位，避免后续理解偏差。

1.1 CANN 的核心定义

根据华为昇腾官方文档（CANN 技术白皮书），CANN 是：

一套面向昇腾 AI 处理器的异构计算架构，提供从算子开发、模型训练 / 推理到应用部署的全流程工具链，通过 “硬件抽象 + 自动优化” 降低异构计算编程门槛，同时最大化释放昇腾 AI 处理器的算力性能。

1.2 CANN 与昇腾生态的关系

CANN 处于昇腾 AI 生态的 “软件中间件层”，承上启下：

向上：对接 MindSpore、TensorFlow、PyTorch 等主流 AI 框架（通过 Framework Engine 适配）；
向下：管理昇腾 AI 处理器的计算核心（如 AI Core、AI CPU）、存储资源（Global Memory、Local Memory）；
向外：提供算子开发工具（TE/TBE）、性能分析工具（Profiling）、部署工具（Ascend Deploy Manager）。

其生态层级可简化为：

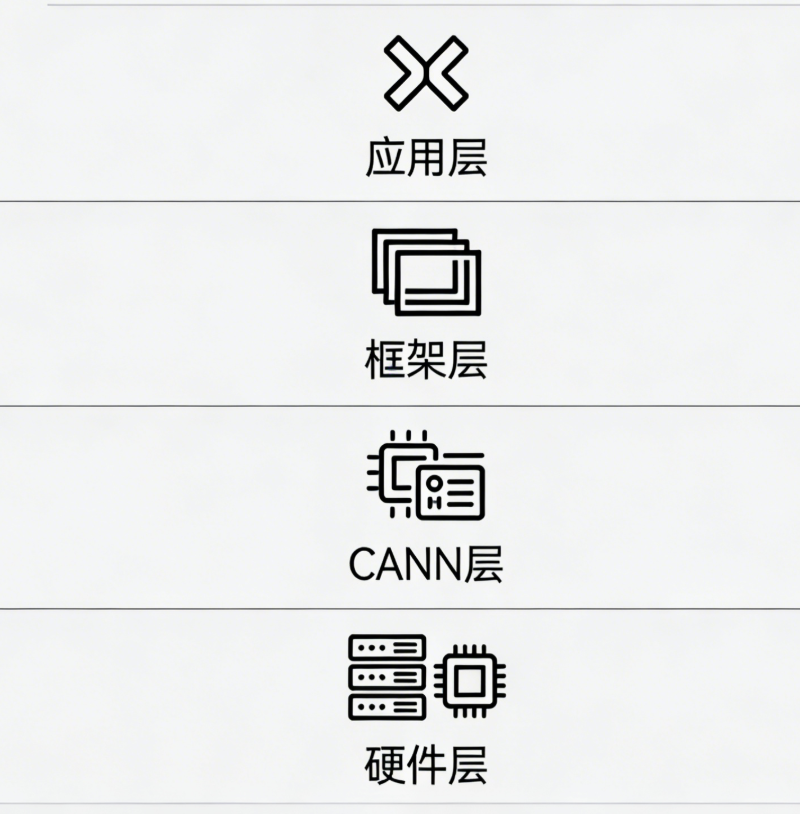

plaintext

应用层（AI 业务：如大模型推理、计算机视觉）
↓
框架层（MindSpore/TensorFlow/PyTorch）
↓
CANN 层（算子库、算力调度、自动优化）
↓
硬件层（昇腾 AI 处理器：Ascend 910/310/710）

1.3 关键术语辨析

术语	全称	核心作用
AI Core	AI 计算核心	昇腾处理器的核心算力单元，负责执行矩阵运算、向量运算等 AI 密集型任务
AI CPU	AI 控制核心	负责执行 scalar 运算、流程控制等轻量级任务，辅助 AI Core 提升效率
TE	Tensor Engine	CANN 的算子开发接口，支持开发者自定义高性能算子（基于 DSL 语法）
TBE	Tensor Boost Engine	CANN 内置的算子优化引擎，自动对算子进行融合、并行化、数据排布优化
FE	Framework Engine	CANN 与 AI 框架的适配层，实现框架算子到 CANN 算子的映射
ATC	Ascend Tensor Compiler	CANN 的模型编译工具，将 TensorFlow/PyTorch 模型转为昇腾可执行的 om 模型

二、CANN 核心技术架构深度解析

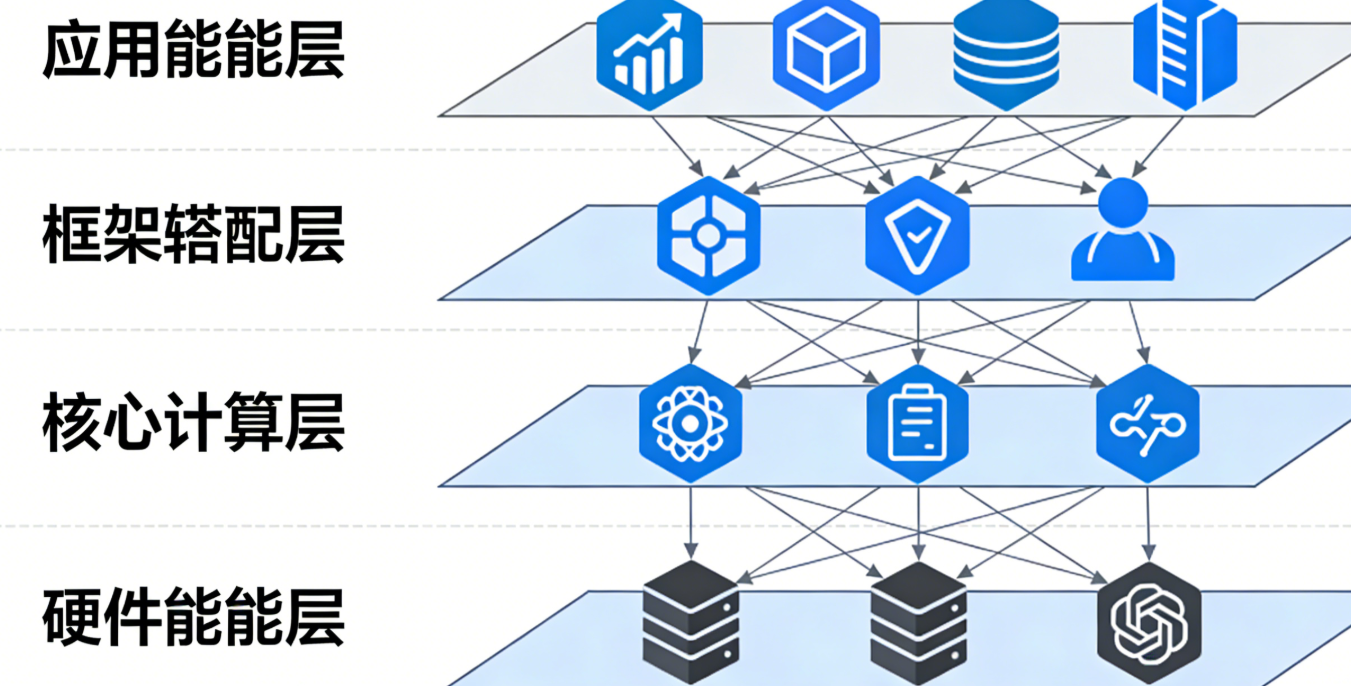

CANN 采用 “分层解耦 + 模块化设计”，核心架构分为 4 层，每层职责明确且可独立扩展。以下结合华为官方架构图（CANN 架构文档）展开讲解。

2.1 应用使能层（Application Enablement Layer）

定位：为开发者提供 “零门槛” 的应用开发接口，无需关注底层算力细节。核心组件：

Ascend SDK：提供 C/C++/Python 接口，支持快速开发推理 / 训练应用（如视频分析、NLP 任务）；
ModelZoo：昇腾官方预训练模型库（Ascend ModelZoo），包含 ResNet、BERT、YOLO 等主流模型的 CANN 适配版本，可直接下载使用；
Sample Code：场景化示例代码（如 “图片分类”“目标检测”），覆盖从模型加载到结果输出的全流程。

示例场景：开发者通过 Ascend SDK 的 aclrtCreateContext 接口初始化昇腾设备，调用 aclmdlLoadFromFile 加载 om 模型，即可完成推理应用的核心流程（后续实践部分会详细演示）。

2.2 框架适配层（Framework Adaptation Layer）

定位：解决 AI 框架与硬件的 “兼容性问题”，让主流框架无需修改代码即可运行在昇腾上。核心能力：

多框架支持：已适配 MindSpore（原生支持）、TensorFlow（1.x/2.x）、PyTorch（1.10+）、MXNet 等；
算子映射：将框架原生算子（如 TensorFlow 的 tf.matmul）自动映射为 CANN 算子库中的优化算子；
自动降级：若框架算子无直接匹配的 CANN 算子，FE 会自动通过 TE 生成临时算子，保障模型正常运行。

技术细节：以 TensorFlow 适配为例，CANN 通过 TensorFlow Plugin 机制，在 TensorFlow 执行图构建阶段，将计算密集型算子（如卷积、全连接）替换为 CANN 优化算子，轻量级算子（如 tf.add）由 CPU 执行，实现 “算力最优分配”。

2.3 核心计算层（Core Computing Layer）

定位：CANN 的 “算力调度大脑”，负责算子优化、内存管理、任务调度，是性能优化的核心。核心组件与技术：

（1）算子库与算子开发工具

内置算子库：包含 2000+ 常用 AI 算子（覆盖 CNN、Transformer、RNN 等网络结构），经 TBE 优化后，性能比通用实现高 30%+（华为昇腾性能报告）；
TE（Tensor Engine）：开发者自定义算子的核心接口，基于 DSL（领域特定语言）语法，支持对算子的计算逻辑、数据排布、并行策略进行精细化控制；
AutoTune：算子自动调优工具，通过遍历不同的算子参数（如线程数、数据分块大小），找到性能最优的配置（无需人工干预）。

（2）任务调度与内存优化

异构任务调度：基于 “任务依赖图”（DAG），自动调度 AI Core、AI CPU、CPU 的任务执行顺序，避免资源空闲；
内存池管理：通过 “内存复用”“按需分配” 减少内存申请 / 释放开销，支持 Global Memory（全局内存）与 Local Memory（片上内存）的高效数据搬运；
算子融合：自动将多个连续的算子（如 Conv + BatchNorm + Relu）融合为一个算子，减少数据在内存中的搬运次数（可降低 20%-50% 的内存带宽消耗）。

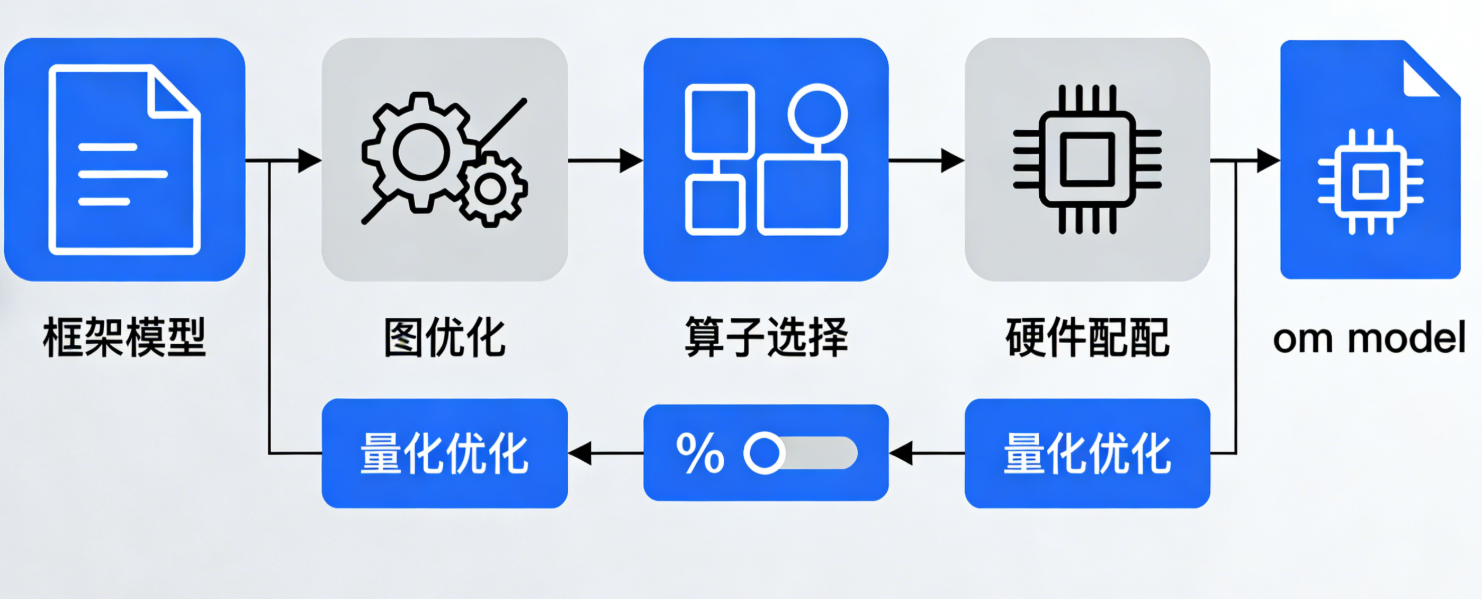

（3）编译优化（ATC 工具）

ATC（Ascend Tensor Compiler）是 CANN 模型编译的核心工具，负责将 “框架模型”（如 TensorFlow 的 pb 模型）转为 “昇腾可执行模型”（om 模型），核心优化步骤包括：

图优化：删除冗余节点、算子融合、常量折叠；
算子选择：为每个计算节点匹配最优的 CANN 算子（优先选择内置优化算子）；
硬件适配：根据目标昇腾设备（如 Ascend 310）的硬件参数（如 AI Core 数量），生成对应的指令集；
量化优化：支持 INT8/FP16 量化，在保证精度的前提下提升性能（如 INT8 量化可使推理性能提升 2-4 倍）。

2.4 硬件使能层（Hardware Enablement Layer）

定位：CANN 与昇腾硬件的 “桥梁”，实现对硬件资源的抽象与管控。核心能力：

硬件抽象接口：提供统一的硬件资源访问接口（如 AI Core 数量、内存大小），上层无需关注硬件型号差异；
驱动适配：对接昇腾设备驱动（Ascend Driver），负责指令下发、数据搬运、硬件状态监控；
功耗与热管理：根据任务负载动态调整硬件功耗（如低负载时降低 AI Core 频率），平衡性能与功耗。

三、CANN 工程实践：从环境搭建到算子开发

理论需结合实践，本节将通过 3 个核心案例（环境搭建、自定义算子开发、模型推理），带大家亲手体验 CANN 的使用流程，所有代码均可复现（基于 CANN 6.0.RC1 版本，昇腾 310 设备）。

3.1 环境搭建：Ubuntu + CANN + 昇腾驱动

前置条件

硬件：昇腾 310 开发者套件（如 Atlas 200 DK）或云服务器（华为云 ECS 昇腾实例）；
系统：Ubuntu 18.04/20.04（64 位）；
依赖：gcc 7.5.0、g++ 7.5.0、Python 3.7-3.9。

步骤 1：安装昇腾驱动

下载驱动包（需注册华为账号）：昇腾驱动下载页（选择与硬件匹配的版本，如 Atlas 200 DK 对应驱动版本 22.0.2）；

安装驱动依赖：

bash

运行

sudo apt-get install -y dkms gcc make linux-headers-$(uname -r)

执行驱动安装脚本：

bash

运行

chmod +x Ascend-hdk-910-npu-driver_22.0.2_linux-x86_64.run
sudo ./Ascend-hdk-910-npu-driver_22.0.2_linux-x86_64.run --install

验证驱动安装：

bash

运行

npu-smi info  # 若输出昇腾设备信息，说明驱动安装成功

步骤 2：安装 CANN 开发套件

下载 CANN 包（CANN 下载页），选择 “开发套件（Ascend-cann-toolkit）”；

解压并安装 CANN：

bash

运行

tar -zxvf Ascend-cann-toolkit_6.0.RC1_linux-x86_64.run
sudo ./Ascend-cann-toolkit_6.0.RC1_linux-x86_64.run --install --install-path=/usr/local/Ascend

配置环境变量（在 ~/.bashrc 中添加）：

bash

运行

export ASCEND_HOME=/usr/local/Ascend
export PATH=$ASCEND_HOME/ascend-toolkit/latest/bin:$ASCEND_HOME/ascend-toolkit/latest/compiler/bin:$PATH
export LD_LIBRARY_PATH=$ASCEND_HOME/ascend-toolkit/latest/lib64:$LD_LIBRARY_PATH

生效环境变量并验证：

bash

运行

source ~/.bashrc
atc --version  # 若输出 AT版本信息，说明 CANN 安装成功

3.2 案例 1：用 TE 开发自定义加法算子

场景：实现一个简单的 “张量加法” 算子（输入两个 Tensor，输出其元素 - wise 和），并通过 CANN 编译验证。

步骤 1：编写 TE 算子代码（add_op.py）

python

运行

import te.lang.cce
from te import tvm
from te.platform.cce_conf import api_check_support
from te.utils.op_utils import *
from topi import generic

# 1. 定义算子接口（输入输出参数、属性）
@check_op_params(REQUIRED_INPUT, REQUIRED_INPUT, REQUIRED_OUTPUT, KERNEL_NAME)
def add_op(x1, x2, y, kernel_name="add_op"):
    # 2. 检查输入参数合法性（数据类型、形状）
    check_dtype(x1.dtype, ["float32"], param_name="x1")
    check_dtype(x2.dtype, ["float32"], param_name="x2")
    check_shape(x1.shape, param_name="x1")
    check_shape(x2.shape, param_name="x2")
    if x1.shape != x2.shape:
        raise RuntimeError("x1 and x2 must have the same shape!")

    # 3. 获取输入 Tensor 的 TVM 表达式
    x1_tensor = tvm.placeholder(x1.shape, name="x1", dtype=x1.dtype)
    x2_tensor = tvm.placeholder(x2.shape, name="x2", dtype=x2.dtype)

    # 4. 定义计算逻辑（元素-wise 加法）
    with tvm.target.cce():
        res = te.lang.cce.vadd(x1_tensor, x2_tensor)  # TE 内置向量加法接口
        sch = generic.auto_schedule(res)  # 自动生成调度策略

    # 5. 构建算子并输出
    config = {"print_ir": False, "name": kernel_name, "need_build": True, "auto_broadcast": False}
    te.lang.cce.cce_build_code(sch, [x1_tensor, x2_tensor, res], config)

步骤 2：编写算子测试代码（test_add_op.py）

python

运行

import numpy as np
from add_op import add_op
import te.platform.cce as cce

# 1. 生成测试数据（float32 类型，形状为 (2,3)）
x1_data = np.random.rand(2, 3).astype(np.float32)
x2_data = np.random.rand(2, 3).astype(np.float32)
expect_data = x1_data + x2_data  # 预期结果

# 2. 初始化昇腾设备上下文
cce.init()

# 3. 调用自定义算子
output = cce.ndarray.empty_like(cce.ndarray.array(x1_data))
add_op(cce.ndarray.array(x1_data), cce.ndarray.array(x2_data), output, kernel_name="add_op_test")

# 4. 验证结果（误差小于 1e-5 则视为成功）
output_data = output.asnumpy()
if np.allclose(output_data, expect_data, atol=1e-5):
    print("自定义加法算子测试成功！")
else:
    print("自定义加法算子测试失败！")
    print("预期结果：", expect_data)
    print("实际结果：", output_data)

步骤 3：运行测试并验证

bash

运行

python3 test_add_op.py  # 若输出“测试成功”，说明自定义算子开发正确

\3.3 案例 2：用 CANN 实现 ResNet50 模型推理

场景：将 TensorFlow 预训练的 ResNet50 模型，通过 ATC 编译为 om 模型，再通过 CANN SDK 实现图片分类推理。

步骤 1：准备预训练模型

下载 TensorFlow ResNet50 模型（TensorFlow Hub 链接）；

将模型转为 pb 格式（若已为 pb 格式可跳过）：

python

运行

import tensorflow as tf
import tensorflow_hub as hub

# 加载模型并保存为 pb
model = hub.KerasLayer("https://tfhub.dev/tensorflow/resnet_50/classification/1")
input_tensor = tf.keras.Input(shape=(224, 224, 3), dtype=tf.float32)
output_tensor = model(input_tensor)
tf.saved_model.save(model, "./resnet50_tf")
# 转换为 pb 格式
converter = tf.lite.TFLiteConverter.from_saved_model("./resnet50_tf")
converter.target_spec.supported_ops = [tf.lite.OpsSet.TFLITE_BUILTINS, tf.lite.OpsSet.SELECT_TF_OPS]
tflite_model = converter.convert()
with open("resnet50.tflite", "wb") as f:
    f.write(tflite_model)

步骤 2：用 ATC 编译模型为 om 格式

bash

运行

# 编译命令：--model 为输入模型，--framework 为框架类型，--output 为输出 om 模型，--input_shape 为输入形状
atc --model=resnet50.tflite --framework=5 --output=resnet50_om --input_shape="input_1:1,224,224,3" --log=info

--framework=5：表示输入模型为 TFLite 格式（TensorFlow 为 3，PyTorch 为 6）；
若编译成功，会在当前目录生成 resnet50_om.om 文件。

步骤 3：用 CANN SDK 实现推理代码（resnet50_infer.py）

python

运行

import cv2
import numpy as np
from ascend.sdk import acl

# 1. 初始化 ACL 环境（CANN SDK 核心接口）
acl.init()
# 2. 选择昇腾设备（0 表示第一个设备）
device_id = 0
acl.rt.set_device(device_id)
# 3. 创建上下文
context, ret = acl.rt.create_context(device_id)

# 4. 加载 om 模型
model_path = "./resnet50_om.om"
model_id, ret = acl.mdl.load_from_file(model_path)
# 获取模型描述信息
model_desc = acl.mdl.create_desc()
ret = acl.mdl.get_desc(model_desc, model_id)

# 5. 准备输入数据（预处理：读取图片→Resize→归一化）
def preprocess_image(image_path):
    # 读取图片
    img = cv2.imread(image_path)
    # Resize 到 224x224
    img = cv2.resize(img, (224, 224))
    # BGR→RGB
    img = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)
    # 归一化（ResNet50 要求输入归一化到 [0,1]）
    img = img / 255.0
    # 调整形状为 (1,224,224,3)（batch_size=1）
    img = np.expand_dims(img, axis=0).astype(np.float32)
    return img

# 读取并预处理图片（替换为你的图片路径）
input_data = preprocess_image("./cat.jpg")
# 分配输入内存（设备侧内存）
input_size = input_data.nbytes
input_ptr, ret = acl.rt.malloc(input_size, acl.rt.MEMORY_DEVICE)
# 将主机侧数据拷贝到设备侧
ret = acl.rt.memcpy(input_ptr, input_size, input_data.ctypes.data, input_size, acl.rt.MEMCPY_HOST_TO_DEVICE)

# 6. 准备输出内存
output_num = acl.mdl.get_num_outputs(model_desc)
output_ptr_list = []
output_size_list = []
for i in range(output_num):
    output_size = acl.mdl.get_output_size_by_index(model_desc, i)
    output_size_list.append(output_size)
    output_ptr, ret = acl.rt.malloc(output_size, acl.rt.MEMORY_DEVICE)
    output_ptr_list.append(output_ptr)

# 7. 执行模型推理
input_ptr_list = [input_ptr]
ret = acl.mdl.execute(model_id, input_ptr_list, output_ptr_list)

# 8. 处理输出结果（设备侧→主机侧，解析分类结果）
output_data = np.zeros(output_size_list[0] // 4, dtype=np.float32)  # float32 占 4 字节
ret = acl.rt.memcpy(output_data.ctypes.data, output_size_list[0], output_ptr_list[0], output_size_list[0], acl.rt.MEMCPY_DEVICE_TO_HOST)
# 获取概率最大的类别（ResNet50 输出 1000 个类别的概率）
pred_class = np.argmax(output_data)
# 加载 ImageNet 类别标签（可从 https://storage.googleapis.com/download.tensorflow.org/data/ImageNetLabels.txt 下载）
with open("ImageNetLabels.txt", "r") as f:
    labels = f.readlines()
print(f"推理结果：类别 {pred_class}，标签 {labels[pred_class].strip()}")

# 9. 释放资源（避免内存泄漏）
for ptr in output_ptr_list:
    acl.rt.free(ptr)
acl.rt.free(input_ptr)
acl.mdl.destroy_desc(model_desc)
acl.mdl.unload(model_id)
acl.rt.destroy_context(context)
acl.rt.reset_device(device_id)
acl.finalize()

步骤 4：运行推理并验证

下载 ImageNet 类别标签：ImageNetLabels.txt；
准备一张测试图片（如 cat.jpg）；
运行推理代码：
bash

运行
```
python3 resnet50_infer.py
```
若输出类似 “推理结果：类别 285，标签 Egyptian cat”，说明推理成功。

四、CANN 性能优化技巧与工具

在工程落地中，“性能” 是核心需求。CANN 提供了丰富的优化工具与策略，以下介绍常用的 3 种优化方向。

4.1 算子级优化：AutoTune 自动调优

对于自定义算子或性能未达标的内置算子，可通过 AutoTune 工具自动优化参数（如线程数、数据分块大小、计算单元选择）。

使用步骤

准备算子配置文件（autotune_config.json）：

json

{
    "op_name": "add_op",
    "input_shapes": [[2,3]],
    "input_dtypes": ["float32"],
    "output_shapes": [[2,3]],
    "output_dtypes": ["float32"],
    "tune_iterations": 100  # 调优迭代次数（越多越可能找到最优解）
}

运行 AutoTune：

bash

运行

autotune --config=autotune_config.json --output=autotune_result.json

应用调优结果：在算子代码中加载 autotune_result.json，即可使用优化后的参数。

4.2 模型级优化：ATC 编译参数调整

通过 ATC 的编译参数，可进一步提升模型性能，常用参数如下：

参数	作用	示例
--precision_mode	精度模式（支持 FP32/FP16/INT8）	`--precision_mode=force_fp16`（强制用 FP16 计算，提升性能）
--fusion_switch_file	算子融合配置文件	自定义哪些算子需要融合（减少数据搬运）
--dynamic_batch_size	动态 batch 大小	`--dynamic_batch_size=1,2,4`（支持多 batch 推理，提升灵活性）
--input_format	输入数据格式	`--input_format=NCHW`（若模型要求 NCHW 格式，需显式指定）

示例：用 FP16 精度编译 ResNet50 模型：

bash

运行

atc --model=resnet50.tflite --framework=5 --output=resnet50_om_fp16 --input_shape="input_1:1,224,224,3" --precision_mode=force_fp16

4.3 性能分析：Profiling 工具

CANN 的 Profiling 工具可精准定位性能瓶颈（如算子耗时、内存搬运耗时、任务调度耗时），步骤如下：

配置 Profiling（在推理代码中添加 Profiling 初始化）：

python

运行

# 初始化 Profiling
profiler = acl.prof.create_profiler()
acl.prof.start_profiler(profiler, acl.prof.PROF_ALL)  # 采集所有类型的性能数据
# ... 执行推理代码 ...
# 停止并保存 Profiling 结果
acl.prof.stop_profiler(profiler)
acl.prof.save_profiler(profiler, "./profiling_result")
acl.prof.destroy_profiler(profiler)

运行推理代码，生成 Profiling 结果文件（如 profiling_result.zip）；
用 Ascend Profiler 可视化工具（下载链接）打开结果，分析：
- 算子耗时 Top10（识别耗时最长的算子）；
- 内存带宽利用率（若利用率低，需优化数据搬运）；
- AI Core 利用率（若利用率低，需增加任务并行度）。

五、CANN 生态资源与学习路径

为帮助开发者快速上手，华为提供了丰富的 CANN 学习资源，以下是核心资源汇总：

5.1 官方文档与工具

CANN 官方文档：CANN 6.0.RC1 文档中心（包含架构、API、工具使用指南）；
昇腾开发者社区：昇腾论坛（提问、交流、获取技术支持）；
Ascend Samples：GitHub 代码仓库（包含 100+ 场景化示例，如大模型推理、视频分析）；
昇腾 ModelZoo：Gitee 仓库（预训练模型库，支持直接下载使用）。

5.2 学习路径（从入门到精通）

入门阶段：
- 学习《CANN 快速入门》（链接），掌握环境搭建与基础 API；
- 运行 Ascend Samples 中的 “图片分类”“目标检测” 示例，理解推理流程。
进阶阶段：
- 学习《TE 算子开发指南》（链接），掌握自定义算子开发；
- 学习《ATC 模型编译优化指南》，理解模型优化的核心策略。
精通阶段：
- 基于 Profiling 工具进行性能调优，解决工程中的性能瓶颈；
- 参与昇腾开源项目（如 MindSpore、CANN 算子库），贡献代码。
