一、开场：走进CANN CV算子的世界

今天有幸参加了CANN算子开源周Meetup的CV算子专场，两位重量级嘉宾——周期龙老师和任如海老师为我们带来了精彩的技术分享。周老师主讲CANN CV算子的架构设计，任老师则深入讲解了插值类算子的性能优化实践。作为一名计算机视觉方向的开发者，这次学习让我对昇腾NPU的CV算子有了全新的认识。

二、CANN CV算子架构全景图

2.1 算子体系的三层架构

周老师首先给我们展示了CANN CV算子的整体架构，我把它整理成了三层结构：

第一层：基础算子层

• 提供基础计算操作
• 包含图像处理的核心功能

第二层：图像处理算子库

这一层是重点，包含了三大类算子：

1. 图像增强类算子

   • 几何变换操作（平移、旋转等）
   • 预测类算子（upsample、grid sample等）

2. 目标检测类算子

   • 目标框计算操作
   • NMS（非极大值抑制）
   • Rotate NMS（旋转框NMS）

3. 几何变换算子

   • 坐标变换到图像坐标
   • Grid Sample
   • 插值类算子

第三层：应用层算子

根据不同的应用场景定制，比如1D、2D和3D插值算子。

2.2 目标检测类算子深入理解

这部分我觉得特别有意思，因为平时做目标检测的时候经常用到这些算子，但从没深入了解过它们在NPU上是如何实现的。

IoU计算算子

用于计算两个矩形框之间的重叠面积，公式是：
$$IoU=\frac{交集面积}{并集面积}$$

这个算子在目标检测的后处理中非常关键，尤其是NMS过程。

旋转IoU算子

这个更加复杂，用于处理旋转矩形框的IoU计算。在文本检测、遥感图像处理等场景下特别有用。

Cyclic Group Point算子

这是点云处理中的核心算子，用于点云聚合和特征聚合。随着3D视觉的发展，这类算子的重要性越来越高。

2.3 代码结构解析

周老师带我们看了一下代码的组织结构，我觉得设计得非常清晰：

算子工程
├── build.sh          # 快速构建脚本
├── docs/             # 文档目录
│   ├── API介绍       # 算子接口文档
│   ├── 实现原理      # 算子实现文档
│   └── OpGraph       # 图模式开发文件
├── Impl/             # 算子实现
│   ├── Infer接口    # 数据分片策略
│   └── Slice接口    # C接口
└── OpKernel/         # 算子核心实现
    └── 核函数实现

这里有两个关键接口我特别标注一下：

• Infer接口：负责数据分片策略，决定如何将数据分配到多个核心
• Slice接口：提供C接口，供外部应用程序直接调用

三、NPU计算单元科普：性能提升的秘密

3.1 三大计算单元对比

这部分周老师讲得特别生动，我做了一个对比表格：

计算单元	处理能力	适用场景	性能特点
Scalar	单指令单数据	简单标量计算	类似CPU，需要循环展开
Vector	单周期128个FP16	向量运算	是Scalar的128倍
Cube	单周期16×16矩阵乘	矩阵运算	是Vector的16倍

3.2 性能提升的实际案例

周老师用16×16矩阵乘法的例子来说明性能差异，我觉得非常直观：

Scalar实现方式：

for (int x = 0; x < 16; x++) {
    for (int y = 0; y < 16; y++) {
        for (int k = 0; k < 16; k++) {
            output[x][y] += input1[x][k] * input2[k][y];
        }
    }
}

这种方式需要三层循环嵌套，总共4096次乘加操作。

Vector实现方式：

通过向量化可以消除内层循环，性能提升约16倍！

Cube实现方式：

单指令完成整个矩阵乘法，性能最优！

这让我深刻理解了为什么要充分利用NPU的硬件特性，选择合适的计算单元对性能的影响是巨大的。

四、插值类算子性能优化实战

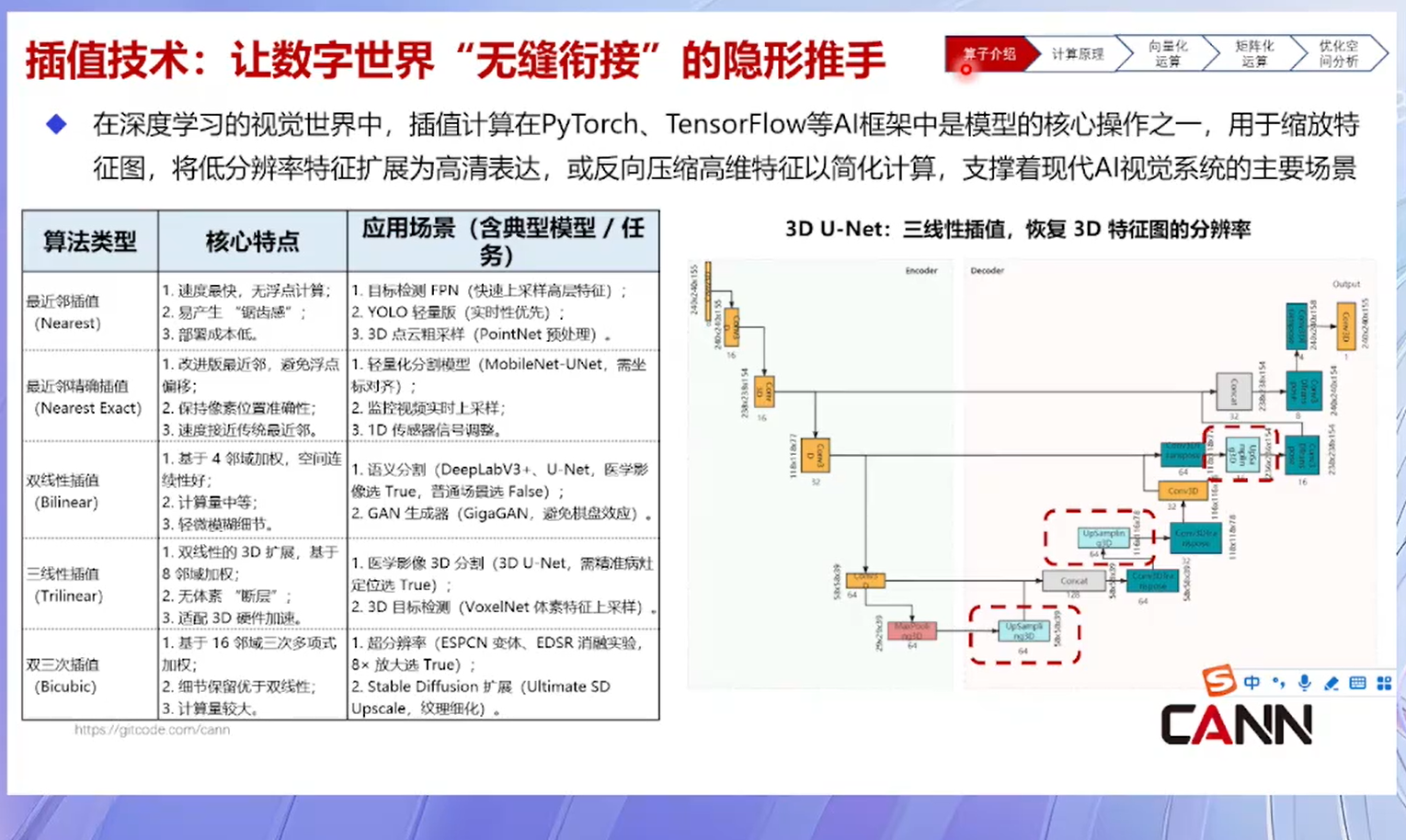

4.1 插值算子在深度学习中的重要性

任如海老师接下来的分享让我大开眼界。他首先强调了插值算子在深度学习中的核心地位：

• 几乎所有视觉模型都会用到
• 用于特征图的上采样和下采样
• 直接影响模型的推理性能

常用的四种插值方法：

1. 最邻近插值（Nearest）：速度最快，精度最低
2. 双线性插值（Bilinear）：性能和精度平衡
3. 双三次插值（Bicubic）：精度最高，计算量最大
4. 三线性插值（Trilinear）：用于3D数据

4.2 双线性插值的数学原理

任老师详细推导了双线性插值的计算过程，我把关键公式整理如下：

对于目标点P，通过周围四个点Q11、Q12、Q21、Q22进行插值：

第一步：水平方向插值
$$R_1=(1-u)\times Q_{11}+u\times Q_{21}$$
$$R_2=(1-u)\times Q_{12}+u\times Q_{22}$$

第二步：垂直方向插值
$$P=(1-v)\times R_1+v\times R_2$$

合并后的完整公式：
$$P=(1-u)(1-v)Q_{11}+u(1-v)Q_{21}+(1-u)v{Q}_{12}+uv{Q}_{22}$$

这里u、v是归一化的距离权重，范围在[0,1]之间。

关键洞察：任老师特别指出，同一位置的点在不同channel和batch中，映射到原始图像的位置是相同的！这意味着权重计算可以复用，这是后续优化的关键。

4.3 传统实现的性能瓶颈

任老师展示了传统的实现方法：

for batch in batches:
    for channel in channels:
        for h in height:
            for w in width:
                // 1. 计算映射坐标
                // 2. 计算权重
                // 3. 加权求和

问题：

• 存在大量重复的权重计算
• 没有充分利用NPU的向量化能力
• 内存访问模式不友好

五、向量化优化：第一次性能飞跃

5.1 优化思路

任老师提出的向量化优化思路非常巧妙：

1. 消除batch和channel循环：将这两个维度合并处理
2. 使用向量化加载：一次加载所有channel的数据
3. 单指令处理多channel：利用Vector单元的并行能力

优化效果：

在大channel数场景下性能提升非常显著！特别是现在的模型动辄几百个channel，这种优化的收益非常可观。

5.2 访存优化问题

但是，向量化实现也带来了新的问题：

问题：跳跃式访存

因为NCHW格式中，不同channel的数据在内存中不连续，导致访存效率下降。

解决方案：转置优化

任老师提出了转置优化方案：

1. 将数据格式从NCHW转换为HWCN
2. 实现连续内存访问
3. 计算完成后再转回NCHW

虽然增加了转置开销，但由于访存效率的提升，整体性能反而更好！

六、矩阵化计算：终极性能优化

6.1 利用Cube计算单元

这是最精彩的部分！任老师展示了如何将插值计算转换为矩阵乘法形式，从而利用Cube计算单元获得极致性能。

前面我们知道Cube的算力是Vector的16倍，如果能用上Cube，性能提升将非常可观！

6.2 插值运算的矩阵化表示

核心思想：将插值运算拆分为两次矩阵乘法

横向扩展：
KaTeX parse error: Expected 'EOF', got '_' at position 13: \text{result_̲h} = \text{inpu…

纵向扩展：
KaTeX parse error: Expected 'EOF', got '_' at position 40: …es \text{result_̲h}

其中$W_h$和$W_v$是权重矩阵。

6.3 权重矩阵的特性分析

任老师特别强调了权重矩阵的稀疏性特点：

上采样场景：

• 矩阵非常稀疏
• 非零元素主要集中在对角线附近
• 大量零元素参与计算浪费算力

下采样场景：

• 矩阵相对密集
• 更适合矩阵乘法

双三次插值：

• 每个输出点需要4×4=16个输入点
• 权重矩阵更密集

七、分块优化：平衡性能与资源

7.1 滑动窗口分块策略

为了解决矩阵稀疏性问题，任老师提出了滑动窗口分块方案：

核心思想：

• 只计算非零数据区域
• 将大矩阵分解为多个小块
• 符合NPU的分核策略

7.2 分块计算流程

我把这个流程梳理了一下：

步骤1: Vector单元构造权重矩阵块
步骤2: 将权重矩阵搬移到L0 Cache
步骤3: Cube单元执行矩阵乘法
步骤4: 输出结果到缓存

7.3 流水线优化

这里又用到了流水线技术：

优化前：

Vector构造权重 → Cube计算 → Vector构造权重 → Cube计算

优化后：

Vector构造权重A | Cube计算B 同时进行

Vector和Cube单元并行工作，大大提升了吞吐量！

八、优化过程中的坑与解决方案

8.1 极小尺寸下的性能问题

问题描述：

任老师坦诚地分享了一个遇到的问题：在小尺寸场景下，矩阵化实现的性能反而不如向量化实现。

原因分析：

• 构造权重矩阵的时间可能超过计算时间
• 小矩阵乘法无法充分利用Cube单元

解决方案：

实现动态路径选择：

if (input_size < threshold) {
    // 使用向量化实现
    vectorized_interpolate();
} else {
    // 使用矩阵化实现
    matrix_interpolate();
}

根据输入尺寸自动选择最优实现路径！

8.2 L2 Cache击穿问题

问题现象：

当放大倍数增加时，执行时间非线性增长，性能急剧下降。

根本原因：

数据量超过L2 Cache容量，导致频繁访问HBM（High Bandwidth Memory），而HBM带宽远低于L2 Cache。

优化方向：

1. 精确规划分块策略
2. 充分利用L2 Cache的容量和高带宽特性
3. 减少HBM访问次数

任老师提到这个优化还在进行中，需要精细调整Tiling参数。

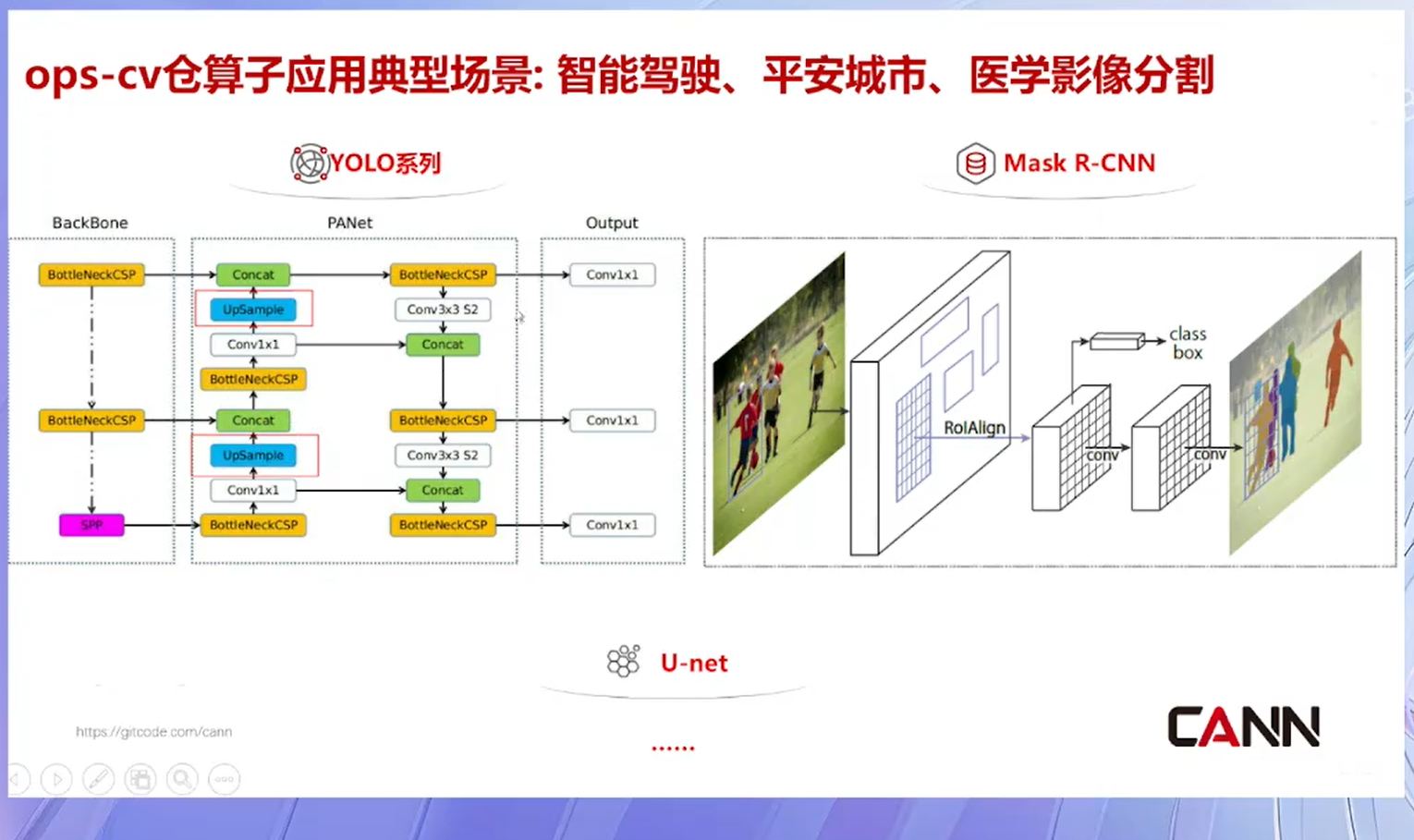

九、实际应用场景

9.1 YOLO系列模型

YOLO模型中大量使用Upsample算子进行特征图上采样，通过这些优化，推理性能可以提升30%以上！

9.2 Mask R-CNN类模型

这类模型需要处理不同尺寸和角度的输入图像，旋转和对齐操作的性能至关重要。

9.3 U-Net模型

医学图像分析中广泛使用的U-Net模型，几乎每一层都用到了插值算子，优化收益非常明显。

十、问答环节精华摘录

问题1：OPS CV算子目前支持哪些算子？

回答：

• 主要支持插值类算子（Predict、Upsample等）
• RoI相关算子（旋转RoI等）
• 网络后处理算子持续扩充中

问题2：如何获取免费的算力资源？

回答：

• 昇腾社区新星营活动提供华为云算力券
• Code平台AI专区提供免费卡券
• 部分模型支持NPU体验

问题3：算子优化还有多大空间？

回答：

周老师说了一句让我印象深刻的话：“算子优化无止境！”

• 算法层面可以减少计算步骤
• 需要在性能与精度之间平衡
• 数学函数的优化空间巨大

十一、我的学习心得

11.1 理解硬件是优化的基础

这次学习让我深刻认识到，要做好算子优化，必须深入理解硬件架构。只有知道Scalar、Vector、Cube三种计算单元的特性，才能选择正确的优化方向。

11.2 优化是一个迭代的过程

任老师展示的优化过程给了我很大启发：

1. 从传统实现开始
2. 向量化优化
3. 解决访存问题
4. 矩阵化优化
5. 解决特殊场景问题

每一步都发现新问题，解决新问题，性能一步步提升。

11.3 实践出真知

纸上得来终觉浅，很多优化技巧只有在实际项目中才能体会深刻。我计划接下来自己动手实现一个插值算子，把这些优化技术实践一遍。

十二、总结

这次CANN算子开源周Meetup的CV算子专场让我收获满满。从算子架构设计到性能优化实践，两位老师用实际案例展示了如何在昇腾NPU上实现高性能的CV算子。

核心要点回顾：

1. CANN CV算子采用三层架构，覆盖从基础到应用的完整场景
2. 理解Scalar、Vector、Cube三种计算单元是性能优化的基础
3. 插值算子的优化路径：向量化 → 转置优化 → 矩阵化 → 分块优化
4. 优化需要权衡：小尺寸用向量化，大尺寸用矩阵化
5. L2 Cache管理是影响大规模数据性能的关键

对于想要学习昇腾CV算子开发的同学，我建议：

1. 先理解硬件架构特性
2. 从简单算子开始实践
3. 逐步学习优化技术
4. 参与开源社区贡献

感谢CANN训练营提供这么好的学习机会！希望这篇笔记能帮助更多对昇腾AI感兴趣的朋友。让我们一起为昇腾开源生态贡献力量！
