摘要

随着人工智能（AI）技术向深度学习、大模型方向快速演进，算力需求呈现指数级增长，传统 CPU 中心化的计算架构已难以满足高效能、低延迟的计算需求。华为昇腾 AI 异构计算架构（Compute Architecture for Neural Networks，CANN）作为连接 AI 应用与昇腾硬件的核心桥梁，通过软硬件协同优化、算子自动生成、异构任务调度等核心技术，实现了 AI 算力的高效释放。本文将从 CANN 的架构设计、核心技术原理、实践开发案例及生态发展四个维度，系统剖析 CANN 的技术特性与应用价值，为开发者提供从理论到实践的完整参考。

一、CANN 架构概述：定位与核心价值

1.1 什么是 CANN？

CANN 是华为专为 AI 场景设计的异构计算架构，旨在解决 AI 计算中 “软件适配复杂、硬件算力利用率低、开发门槛高” 三大核心痛点。其本质是一套软硬协同的 AI 计算框架，向上提供统一的编程接口（如 AscendCL），向下适配昇腾系列 AI 芯片（如 Ascend 910、Ascend 310）及服务器 / 边缘设备，实现 “一次开发，多端部署” 的开发效率提升。

根据华为官方定义，CANN 的核心定位是：“AI 计算的操作系统”，类比 Linux 在通用计算中的角色，CANN 负责管理昇腾硬件的计算资源、调度任务流程、优化执行效率，为上层 AI 框架（如 MindSpore、TensorFlow、PyTorch）和应用提供高效的算力支撑。

参考链接：华为昇腾 CANN 官方文档中心

1.2 CANN 的核心价值

1. 算力效率最大化：通过算子融合、内存复用、指令优化等技术，将昇腾硬件的算力利用率提升至 90% 以上（官方数据），尤其在大模型训练 / 推理场景下，性能优势显著；
2. 开发门槛降低：提供统一的 AscendCL 编程接口，屏蔽底层硬件差异，开发者无需关注芯片架构细节即可快速开发 AI 应用；
3. 生态兼容性强：支持 MindSpore、TensorFlow、PyTorch 等主流 AI 框架，同时提供丰富的算子库（TBE 算子库、AI Core 算子库），覆盖 95% 以上的 AI 业务场景；
4. 异构协同能力：高效协调 CPU、AI Core、AI CPU、DDR 等多硬件单元的协同计算，解决 “数据搬运瓶颈” 问题。

二、CANN 架构分层设计：从接口到硬件的全栈解析

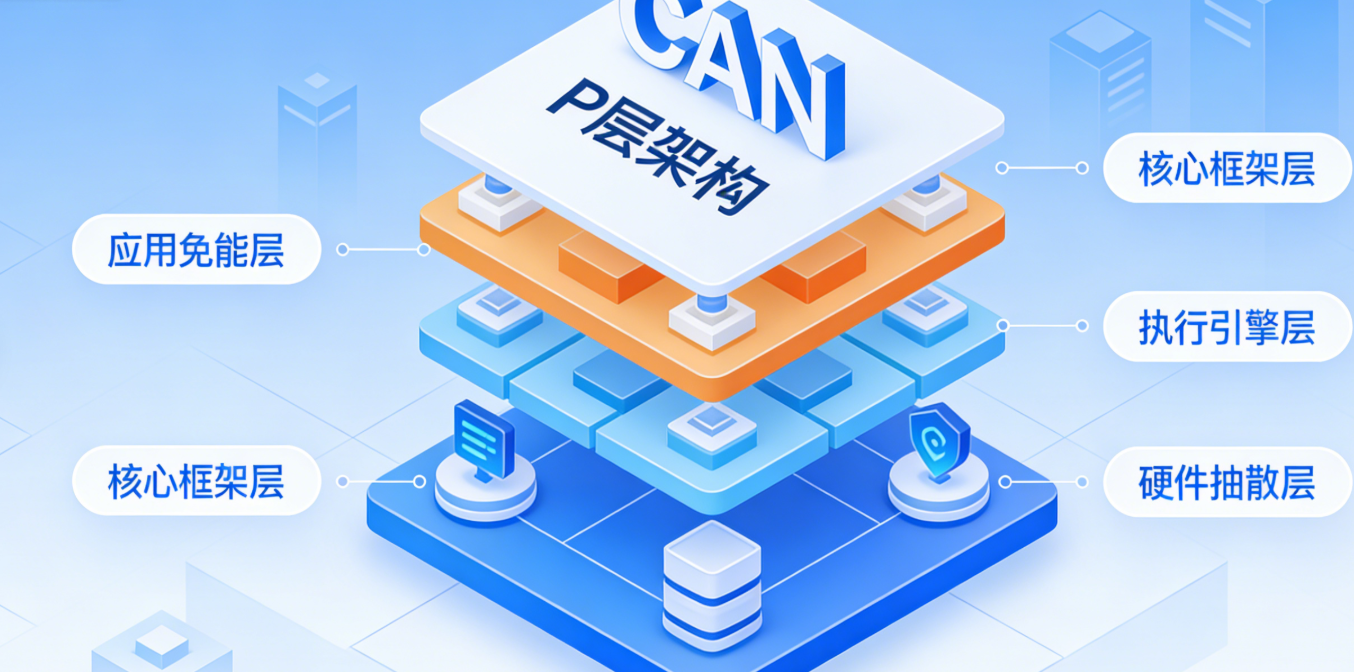

CANN 采用分层解耦的架构设计，自上向下分为 4 层，各层职责明确且可灵活扩展。这种设计既保证了上层应用的开发便捷性，又为底层硬件优化预留了足够的灵活性。

2.1 架构分层明细

层级	核心组件	主要功能
应用使能层	AscendCL、工具链（Profiler）	提供统一编程接口、性能分析工具，支撑 AI 应用开发与调试
核心框架层	Framework Adapter、TBE	适配第三方 AI 框架，提供算子开发框架（TBE），实现框架与硬件的适配
执行引擎层	GE（Graph Engine）	负责计算图的解析、优化（如算子融合、内存规划）与任务调度
硬件抽象层	HAL（Hardware Abstraction Layer）	屏蔽硬件差异，提供硬件资源管理（如设备、内存、算力）接口

2.2 关键层深度解析

2.2.1 应用使能层：AscendCL 编程接口

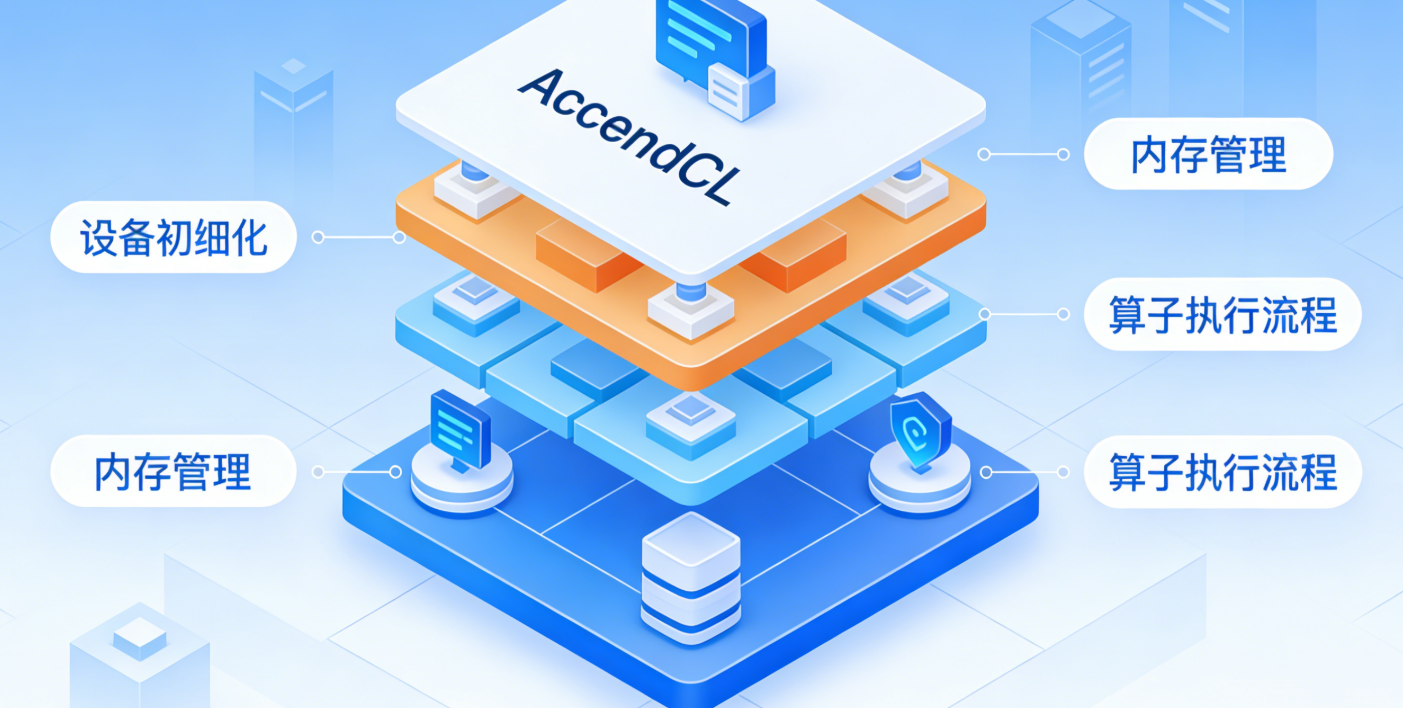

AscendCL（Ascend Computing Language）是 CANN 对外提供的统一编程接口，基于 OpenCL 标准扩展，支持 C/C++、Python 等语言。开发者通过 AscendCL 即可调用昇腾硬件的算力，无需关注底层硬件细节。

AscendCL 核心能力：

• 设备管理：设备初始化、销毁、状态查询；
• 内存管理：主机端（Host）与设备端（Device）内存分配、拷贝；
• 算子执行：调用预定义算子或自定义算子；
• 计算图执行：加载并执行优化后的 AI 计算图；
• 媒体处理：支持图像解码、Resize、格式转换等预处理操作。

AscendCL 基础代码示例（Python）：

python

运行

# 1. 导入AscendCL库
import acl

# 2. 初始化AscendCL
ret = acl.init()
assert ret == 0, f"AscendCL init failed, ret={ret}"

# 3. 打开设备（指定设备ID为0）
device_id = 0
ret = acl.rt.set_device(device_id)
assert ret == 0, f"Set device {device_id} failed, ret={ret}"

# 4. 申请设备端内存（1024字节）
mem_size = 1024
device_mem_ptr = acl.rt.malloc(mem_size, acl.rt.MEMORY_DEVICE)
assert device_mem_ptr is not None, "Malloc device memory failed"

# 5. 释放资源
acl.rt.free(device_mem_ptr)
acl.rt.reset_device(device_id)
acl.finalize()
print("AscendCL basic workflow completed successfully")

代码说明：上述代码实现了 AscendCL 的初始化、设备管理、内存分配与释放的基础流程，是所有 CANN 应用开发的起点。完整 API 文档可参考：AscendCL Python API 参考

2.2.2 核心框架层：TBE 算子开发框架

TBE（Tensor Boost Engine）是 CANN 提供的算子开发工具链，支持开发者基于 TVM（Tensor Virtual Machine）自动生成高性能算子，或手动编写自定义算子（如针对特定业务场景的专用算子）。

TBE 的核心优势在于：

• 自动优化：通过 TVM 的自动调度（Auto-Scheduling）能力，自动生成适配昇腾 AI Core 的指令序列，避免手动优化的繁琐；
• 多精度支持：支持 FP32、FP16、INT8 等多种数据类型，满足不同精度需求；
• 调试便捷：提供算子性能分析工具（Profiler），可定位算子执行瓶颈。

TBE 自定义算子示例（向量加法）：

python

运行

# 文件名：add_custom_op.py
from tbe import tvm
from tbe import dsl

@dsl.register("add_custom")  # 注册算子名称
def add_custom(x, y, output, kernel_name="add_custom"):
    """
    自定义向量加法算子：output = x + y
    参数：
        x: 输入Tensor，shape=[N], dtype=float16
        y: 输入Tensor，shape=[N], dtype=float16
        output: 输出Tensor，shape=[N], dtype=float16
    """
    # 1. 获取输入Tensor的shape和dtype
    shape = tvm.te.var("N")
    dtype = x.dtype

    # 2. 定义算子计算逻辑
    def compute_func(input_x, input_y):
        return tvm.te.compute(shape,
                              lambda i: input_x[i] + input_y[i],  # 逐元素加法
                              name="add_compute")

    # 3. 构建计算图
    compute_res = compute_func(x, y)

    # 4. 绑定输出Tensor
    dsl.OutputCompute(compute_res, output)

    # 5. 返回算子描述
    return compute_res

算子编译与部署：上述自定义算子需通过 TBE 的op_build工具编译为昇腾可执行的.o文件，再通过 AscendCL 加载执行。详细编译流程参考：TBE 算子开发指南

2.2.3 执行引擎层：GE 计算图优化

GE（Graph Engine）是 CANN 的 “计算图大脑”，负责接收上层框架（如 MindSpore）输出的计算图，进行一系列优化后，生成可在昇腾硬件上高效执行的任务流。

GE 的核心优化策略包括：

1. 算子融合：将多个连续的小算子（如 Conv2D + BatchNorm + Relu）融合为一个大算子，减少算子间的数据搬运开销；
2. 内存规划：通过内存复用、对齐优化，降低设备端内存占用，避免频繁内存分配 / 释放；
3. 任务调度：根据硬件资源（AI Core 数量、DDR 带宽）动态分配任务，实现多 AI Core 并行计算；
4. 精度自适应：在保证业务精度的前提下，自动将 FP32 算子转为 FP16/INT8，提升执行速度。

GE 优化效果示例：以 ResNet50 网络为例，GE 通过算子融合后，算子数量从原有的 300 + 减少至 80+，端到端推理性能提升约 40%（数据来源：华为昇腾开发者社区）。

三、CANN 实践开发：基于 ResNet50 的推理部署案例

本节将以 “ResNet50 图像分类模型推理” 为例，完整演示基于 CANN 的 AI 应用开发流程，涵盖环境搭建、模型转换、推理代码开发、性能分析四个环节。

3.1 环境准备

3.1.1 硬件与软件要求

• 硬件：昇腾 310/910 芯片（如昇腾 AI 服务器 Atlas 800）；
• 软件：
  • 操作系统：Ubuntu 20.04 LTS（x86_64/aarch64）；
  • CANN 版本：7.0 RC1（最新稳定版）；
  • 依赖库：OpenCV（图像预处理）、NumPy（数据处理）。

3.1.2 CANN 安装步骤

1. 下载 CANN 安装包（需注册华为昇腾账号）：CANN 下载中心；
2. 执行安装命令（以 x86_64 架构为例）：

   bash

   运行

   # 解压安装包
   tar -zxvf Ascend-cann-toolkit_7.0.RC1_linux-x86_64.run
   # 执行安装（默认安装路径：/usr/local/Ascend）
   sudo ./Ascend-cann-toolkit_7.0.RC1_linux-x86_64.run --install
   # 配置环境变量
   source /usr/local/Ascend/ascend-toolkit/set_env.sh


3. 验证安装：

   bash

   运行

   # 查看CANN版本
   npu-smi info
   # 若输出昇腾设备信息，则安装成功


3.2 模型转换：从 ONNX 到 OM 格式

昇腾硬件仅支持执行OM 格式（Offline Model）的模型，因此需将预训练的 ResNet50 ONNX 模型通过 CANN 的 ATC（Ascend Tensor Compiler）工具转换为 OM 格式。

3.2.1 ATC 转换命令

bash

运行

# 假设ResNet50 ONNX模型路径为./resnet50.onnx
atc --model=./resnet50.onnx \
    --framework=5 \  # 5表示ONNX框架
    --output=./resnet50_om \  # 输出OM模型路径
    --input_format=NCHW \  # 输入数据格式
    --input_shape="input:1,3,224,224" \  # 输入shape（batch=1，channel=3，size=224x224）
    --log=info \  # 日志级别
    --soc_version=Ascend310  # 目标硬件型号（Ascend310/Ascend910）

命令说明：soc_version需与硬件型号匹配，若为昇腾 910，需改为Ascend910。ATC 工具详细参数参考：ATC 模型转换指南

3.3 推理代码开发：基于 AscendCL

推理流程分为 5 步：初始化 AscendCL→加载 OM 模型→图像预处理→执行推理→结果后处理。

3.3.1 完整推理代码（Python）

python

运行

import acl
import cv2
import numpy as np

# 全局变量定义
DEVICE_ID = 0  # 设备ID
MODEL_PATH = "./resnet50_om.om"  # OM模型路径
INPUT_SIZE = 224  # 输入图像尺寸
LABEL_PATH = "./imagenet_labels.txt"  # 类别标签文件

def init_ascend_cl():
    """初始化AscendCL"""
    ret = acl.init()
    assert ret == 0, f"AscendCL init failed, ret={ret}"
    ret = acl.rt.set_device(DEVICE_ID)
    assert ret == 0, f"Set device {DEVICE_ID} failed, ret={ret}"
    print("AscendCL init success")

def load_om_model(model_path):
    """加载OM模型"""
    # 1. 创建模型加载配置
    model_id = acl.mdl.load_from_file(model_path)
    assert model_id is not None, "Load OM model failed"
    # 2. 获取模型描述
    model_desc = acl.mdl.create_desc()
    ret = acl.mdl.get_desc(model_desc, model_id)
    assert ret == 0, "Get model desc failed"
    # 3. 获取输入/输出数量
    input_num = acl.mdl.get_num_inputs(model_desc)
    output_num = acl.mdl.get_num_outputs(model_desc)
    print(f"Model input num: {input_num}, output num: {output_num}")
    # 4. 申请输入/输出内存
    input_buffers = []
    output_buffers = []
    for i in range(input_num):
        input_shape = acl.mdl.get_input_shape(model_desc, i)
        input_dtype = acl.mdl.get_input_data_type(model_desc, i)
        input_size = acl.mdl.get_input_size_by_index(model_desc, i)
        # 分配设备端内存
        input_buf = acl.rt.malloc(input_size, acl.rt.MEMORY_DEVICE)
        input_buffers.append({"buf": input_buf, "size": input_size, "shape": input_shape, "dtype": input_dtype})

    for i in range(output_num):
        output_size = acl.mdl.get_output_size_by_index(model_desc, i)
        output_buf = acl.rt.malloc(output_size, acl.rt.MEMORY_DEVICE)
        output_buffers.append({"buf": output_buf, "size": output_size})

    return model_id, model_desc, input_buffers, output_buffers

def preprocess_image(image_path):
    """图像预处理：Resize→归一化→格式转换（HWC→NCHW）"""
    # 1. 读取图像
    img = cv2.imread(image_path)
    img = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)  # BGR→RGB
    # 2. Resize（保持比例，填充黑边）
    h, w = img.shape[:2]
    scale = INPUT_SIZE / max(h, w)
    new_h, new_w = int(h * scale), int(w * scale)
    img_resized = cv2.resize(img, (new_w, new_h))
    # 3. 填充黑边
    pad_h = INPUT_SIZE - new_h
    pad_w = INPUT_SIZE - new_w
    img_padded = cv2.copyMakeBorder(img_resized, 0, pad_h, 0, pad_w, cv2.BORDER_CONSTANT, value=(0,0,0))
    # 4. 归一化（ResNet50默认均值：[123.68, 116.779, 103.939]，方差：[58.393, 57.12, 57.375]）
    mean = np.array([123.68, 116.779, 103.939], dtype=np.float32)
    std = np.array([58.393, 57.12, 57.375], dtype=np.float32)
    img_norm = (img_padded - mean) / std
    # 5. 格式转换：HWC→NCHW，且转为float16（与模型输入 dtype 匹配）
    img_nchw = img_norm.transpose(2, 0, 1).astype(np.float16)
    # 6. 扩展batch维度（1, 3, 224, 224）
    img_input = np.expand_dims(img_nchw, axis=0)
    return img_input

def execute_inference(model_id, input_buffers, output_buffers, input_data):
    """执行推理"""
    # 1. 将输入数据拷贝到设备端内存
    input_buf = input_buffers[0]["buf"]
    input_size = input_buffers[0]["size"]
    # 转换numpy数组为AscendCL可识别的内存指针
    input_data_ptr = acl.util.numpy_to_ptr(input_data)
    ret = acl.rt.memcpy(input_buf, input_size, input_data_ptr, input_size, acl.rt.MEMCPY_HOST_TO_DEVICE)
    assert ret == 0, "Copy input data to device failed"

    # 2. 构造输入/输出数据集
    input_dataset = acl.mdl.create_dataset()
    output_dataset = acl.mdl.create_dataset()
    # 添加输入数据到数据集
    input_data = acl.mdl.create_data_buffer(input_buf, input_size)
    ret = acl.mdl.add_dataset_buffer(input_dataset, input_data)
    assert ret == 0, "Add input buffer to dataset failed"
    # 添加输出数据到数据集
    for output_buf in output_buffers:
        output_data = acl.mdl.create_data_buffer(output_buf["buf"], output_buf["size"])
        ret = acl.mdl.add_dataset_buffer(output_dataset, output_data)
        assert ret == 0, "Add output buffer to dataset failed"

    # 3. 执行推理
    ret = acl.mdl.execute(model_id, input_dataset, output_dataset)
    assert ret == 0, "Execute inference failed"

    # 4. 从设备端拷贝输出数据到主机端
    output_buf = output_buffers[0]["buf"]
    output_size = output_buffers[0]["size"]
    # 分配主机端内存
    output_data_host = np.zeros((1, 1000), dtype=np.float16)  # ResNet50输出1000个类别概率
    output_data_ptr = acl.util.numpy_to_ptr(output_data_host)
    ret = acl.rt.memcpy(output_data_ptr, output_size, output_buf, output_size, acl.rt.MEMCPY_DEVICE_TO_HOST)
    assert ret == 0, "Copy output data to host failed"

    # 5. 释放数据集资源
    acl.mdl.destroy_dataset(input_dataset)
    acl.mdl.destroy_dataset(output_dataset)
    return output_data_host

def postprocess_result(output_data, label_path):
    """结果后处理：获取Top-5类别"""
    # 1. 读取类别标签
    with open(label_path, "r") as f:
        labels = [line.strip() for line in f]
    # 2. 计算softmax（将输出转为概率）
    output_data = output_data[0]
    exp_data = np.exp(output_data - np.max(output_data))  # 防止溢出
    prob = exp_data / np.sum(exp_data)
    # 3. 获取Top-5索引
    top5_idx = np.argsort(prob)[-5:][::-1]
    # 4. 输出结果
    print("Inference Result (Top-5):")
    for idx in top5_idx:
        print(f"Class: {labels[idx]}, Probability: {prob[idx]:.4f}")

def release_resource(model_id, model_desc, input_buffers, output_buffers):
    """释放资源"""
    # 释放输入/输出内存
    for input_buf in input_buffers:
        acl.rt.free(input_buf["buf"])
    for output_buf in output_buffers:
        acl.rt.free(output_buf["buf"])
    # 销毁模型描述和模型
    acl.mdl.destroy_desc(model_desc)
    acl.mdl.unload(model_id)
    # 重置设备并释放AscendCL
    acl.rt.reset_device(DEVICE_ID)
    acl.finalize()
    print("Resource released successfully")

if __name__ == "__main__":
    # 1. 初始化AscendCL
    init_ascend_cl()
    # 2. 加载OM模型
    model_id, model_desc, input_buffers, output_buffers = load_om_model(MODEL_PATH)
    # 3. 图像预处理（替换为你的测试图像路径）
    input_data = preprocess_image("./test_image.jpg")
    # 4. 执行推理
    output_data = execute_inference(model_id, input_buffers, output_buffers, input_data)
    # 5. 结果后处理
    postprocess_result(output_data, LABEL_PATH)
    # 6. 释放资源
    release_resource(model_id, model_desc, input_buffers, output_buffers)

3.4 性能分析：使用 CANN Profiler

为了定位推理过程中的性能瓶颈（如内存拷贝耗时、算子执行耗时），可使用 CANN 提供的 Profiler 工具进行性能分析。

3.4.1 开启 Profiler 的代码修改

在推理代码的init_ascend_cl函数后添加 Profiler 初始化代码：

python

运行

def init_profiler():
    """初始化Profiler"""
    # 配置Profiler：记录算子耗时、内存拷贝耗时
    profiler_config = {
        "enable_profiling": True,
        "profiling_mode": 0,  # 0：全量 profiling
        "profiling_options": "op_detail,memcpy_detail",
        "result_path": "./profiler_result"  # 结果输出路径
    }
    ret = acl.prof.init(profiler_config)
    assert ret == 0, "Profiler init failed"
    print("Profiler init success")

3.4.2 生成性能报告

1. 运行推理代码，生成 Profiler 日志文件；
2. 使用ascend-profiler-analyzer工具生成 HTML 报告：

   bash

   运行

   ascend-profiler-analyzer --input ./profiler_result --output ./profiler_report


3. 打开./profiler_report/index.html，即可查看：
   • 算子执行耗时 TOP10；
   • Host-Device 内存拷贝耗时；
   • AI Core 利用率、DDR 带宽利用率等硬件指标。

四、CANN 生态发展与未来展望

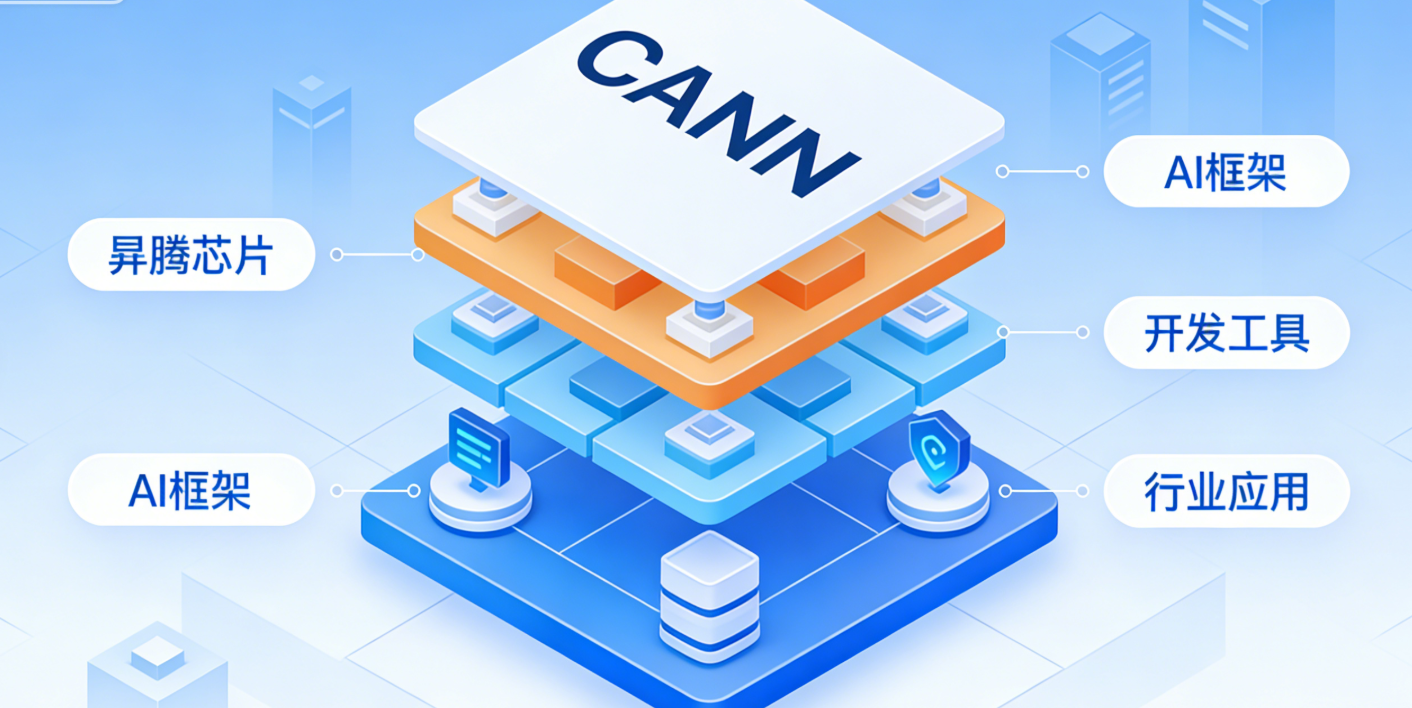

4.1 CANN 生态现状

华为通过 “硬件开放、软件开源、生态合作” 三大策略，持续完善 CANN 生态：

1. 开源项目：
   • MindSpore（华为开源 AI 框架）：深度集成 CANN，提供端到端的训练 / 推理能力；
   • TBE 算子库开源：开发者可贡献自定义算子，丰富算子生态；
   • 昇腾社区开源项目：昇腾开源社区提供大量基于 CANN 的 Demo（如目标检测、图像分割）。
2. 开发者支持：
   • 昇腾开发者社区：提供文档、视频教程、技术问答；
   • CANN 训练营：定期举办线上 / 线下培训，帮助开发者快速上手；
   • 开发者认证：推出 “昇腾应用开发工程师” 认证，标准化技能评估。
3. 行业合作：
   • 与百度（PaddlePaddle）、阿里（Alibaba Cloud）等企业合作，适配主流 AI 框架；
   • 在金融、医疗、安防等行业落地基于 CANN 的解决方案（如智能风控、医学影像分析）。

4.2 未来展望

1. 性能持续优化：针对大模型（如 GPT、LLaMA）场景，优化算子融合策略与内存管理，进一步提升算力利用率；
2. 多硬件适配：除昇腾芯片外，逐步支持更多异构硬件（如 GPU、FPGA），打造跨平台的 AI 计算架构；
3. 开发门槛进一步降低：推出可视化开发工具（如模型转换插件、调试 IDE），简化开发流程；
4. 生态协同深化：加强与高校、科研机构的合作，推动 CANN 在学术研究中的应用，培养异构计算人才。

五、总结

CANN 作为华为昇腾 AI 生态的核心技术底座，通过分层解耦的架构设计、软硬协同的优化策略，有效解决了 AI 异构计算中的 “算力释放” 与 “开发效率” 问题。本文从架构解析、核心技术、实践案例到生态发展，系统梳理了 CANN 的技术特性，希望能为开发者提供清晰的学习路径。

随着 AI 技术向更广泛的行业场景渗透，CANN 将持续发挥 “AI 计算操作系统” 的作用，为异构计算时代的 AI 创新提供坚实的算力支撑。建议开发者通过昇腾官方文档与社区，深入探索 CANN 的高级特性（如大模型并行推理、自定义算子优化），共同推动 AI 技术的工业化落地。

参考资源汇总：

1. 华为昇腾 CANN 官方文档
2. 昇腾开发者社区
3. MindSpore 与 CANN 集成指南
4. CANN GitHub 开源仓库

2025年昇腾CANN训练营第二季，基于CANN开源开放全场景，推出0基础入门系列、码力全开特辑、开发者案例等专题课程，助力不同阶段开发者快速提升算子开发技能。获得Ascend C算子中级认证，即可领取精美证书，完成社区任务更有机会赢取华为手机，平板、开发板等大奖。

报名链接:https://www.hiascend.com/developer/activities/cann20252
