一、引言：计算架构的多元化与vLLM的演进

在生成式人工智能（Generative AI）从实验室走向大规模生产环境的进程中，推理引擎（Inference Engine）的效率起着决定性作用。长期以来，NVIDIA GPU 凭借完善的 CUDA 生态主导了这一领域。然而，随着 AI 算力需求的指数级增长，算力供应的多元化已成为行业共识。华为昇腾（Ascend）系列 AI 处理器，特别是 Atlas 800 A2（搭载 Ascend 910B 芯片）系列，凭借其在 FP16/BF16 混合精度计算上的强劲性能，逐渐成为国产化算力集群的首选。

vLLM 作为当前开源社区最活跃、吞吐量最高的 LLM 推理框架之一，其核心的 PagedAttention 算法彻底解决了显存碎片化问题。早期 vLLM 与 NVIDIA 生态高度耦合，适配新硬件往往需要侵入式修改核心代码，导致维护成本极高。随着 vLLM 社区推出 Hardware Pluggable 架构，硬件后端被解耦为独立插件。vLLM-Ascend 正是在这一背景下诞生的官方社区插件，它允许 vLLM 无缝调用昇腾 NPU 的计算资源，实现国产算力上的高效推理。

本报告将对 vLLM-Ascend 进行庖丁解牛式的深度拆解。我们将避开泛泛而谈的概念介绍，直接切入代码仓结构、CANN 软件栈依赖、Docker 容器化部署细节以及底层性能调优参数。本指南旨在为 AI 基础设施工程师、SRE（站点可靠性工程师）以及高性能计算研究员提供一份详尽的实战参考。

---

二、vLLM-Ascend开源仓架构深度解析

要掌控 vLLM 在昇腾上的运行机制，首先必须理解其代码组织逻辑。vllm-project/vllm-ascend 并非简单的脚本集合，而是一个遵循 Python 标准化打包规范、深度集成 CANN（Compute Architecture for Neural Networks）算子库的硬件适配层。

2.1 顶层目录结构与构建系统

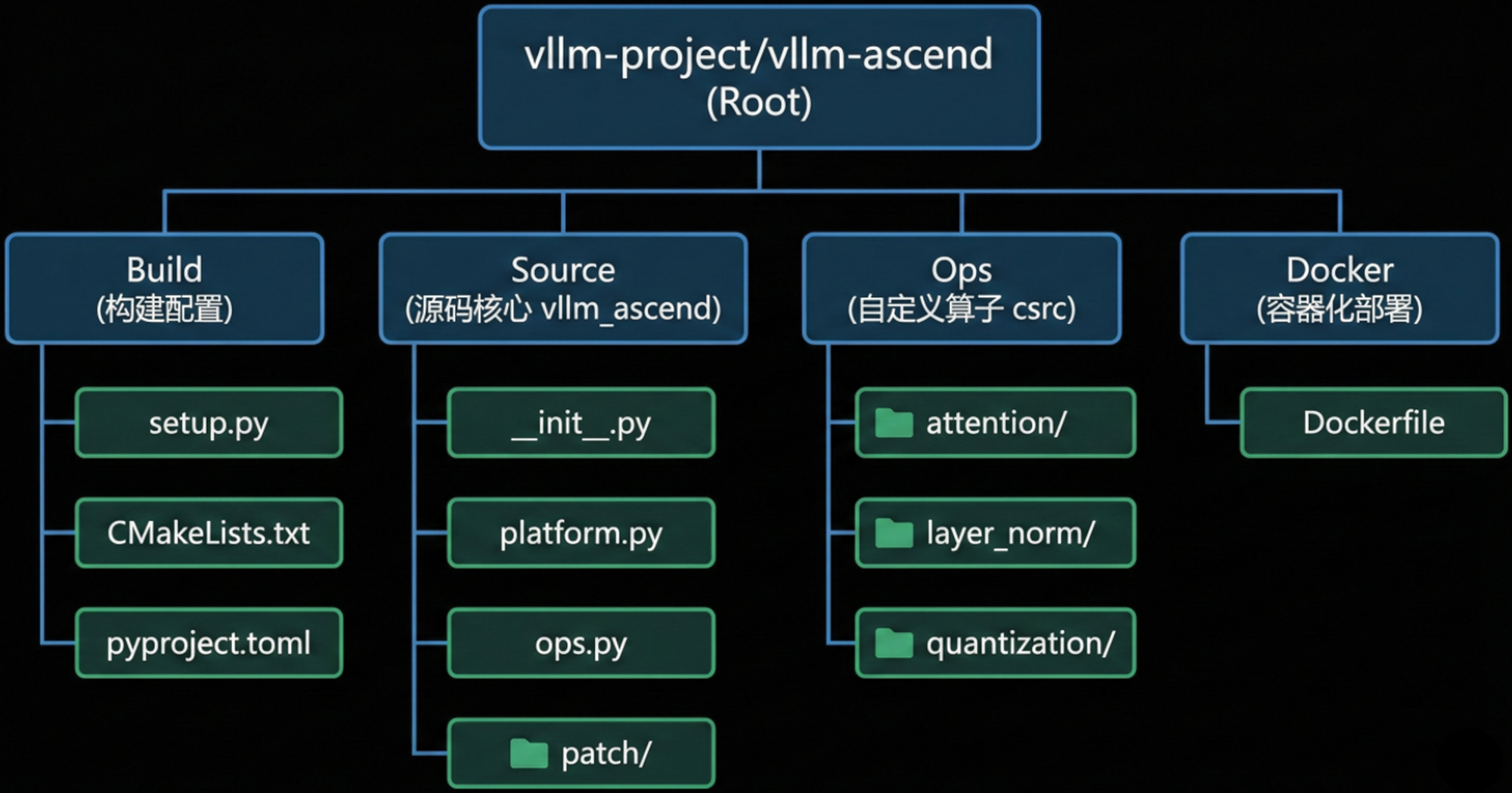

通过分析开源仓（GitHub: vllm-project/vllm-ascend），我们可以看到一个清晰的工程结构。每一个文件都在构建和运行时扮演着特定角色。

2.1.1 构建系统的核心：setup.py 与 Entry Points

与普通 Python 包不同，vllm-ascend 的核心在于它如何让 vLLM “看见” 自己。这一机制依赖于 Python 的 entry_points。在 setup.py 中，我们可以找到如下关键定义：

setup(
    name="vllm-ascend",
    entry_points={
        'vllm.platform_plugins': [
            "ascend = vllm_ascend:register"
        ]
    }
)

• vllm.platform_plugins：这是 vLLM 主库预留的扩展接口组。
• ascend = vllm_ascend:register：这是一条指令，告诉 vLLM，“当你扫描 platform_plugins 时，如果看到 ascend 标签，请执行 vllm_ascend 包下的 register 函数”。
• 这种设计实现了控制反转（IoC）。vLLM 不需要硬编码 import vllm_ascend，而是在运行时动态发现并加载插件。这也意味着，如果你的环境中安装了该包，vLLM 启动时会自动尝试初始化 NPU 环境。

2.1.2 硬件抽象层：platform.py

位于 vllm_ascend/platform.py 的代码是 NPU 与 vLLM 交互的桥梁。vLLM 的上层逻辑（如 Scheduler、Worker）是设备无关的，当它们需要查询显存（HBM）大小、设置当前设备 ID 或同步流（Stream）时，会调用 Platform 接口。

• 设备管理：封装了 torch_npu.npu.set_device 和 torch_npu.npu.synchronize。在昇腾架构中，设备上下文的管理至关重要，错误的设备索引会导致 ACL（Ascend Computing Language）初始化失败。
• 内存透视：通过 torch_npu.npu.mem_get_info() 获取 NPU 的空闲内存和总内存。这直接决定了 vLLM 能分配多少个 KV Cache Block。

2.1.3 动态补丁系统：patch/

这是 vLLM-Ascend 最具工程智慧也最“无奈”的设计。由于 vLLM 主干代码迭代极快，且部分 CUDA 语义（如 CUDA Graph）无法直接映射到 NPU 的 ACL Graph，插件层必须在运行时对 vLLM 的核心代码进行“热修补”（Monkey Patching）。

在 vllm_ascend/patch 目录下，我们可以看到针对不同 vLLM 版本的补丁文件（如 patch_0_9_2.py）。

• 工作原理：当插件被加载时，它会检查当前的 vllm.version，然后导入对应的补丁模块。
• 典型修补点：
• ModelRunner：替换 CUDA Graph 的捕获逻辑，改为调用 Torch-NPU 的 Graph 模式或禁用 Graph 模式。
• Worker：修改模型权重的加载方式，确保 Tensor 被正确放置在 npu 设备而非 cuda 设备上。

2.2 核心算子实现：csrc/

如果说 Python 代码是骨架，那么 csrc 目录下的 C++ 代码就是肌肉。这里存放了为昇腾 Da Vinci 架构定制的高性能算子。

• PagedAttention：这是 vLLM 的灵魂。在 NPU 上，该算子需要处理非连续内存的 Gather/Scatter 操作。昇腾的 UB（Unified Buffer）和 GM（Global Memory）之间的数据搬运效率是性能的关键。C++ 代码通过调用 ACLNN（Ascend CL Neural Network）接口或编写自定义的 Ascend C 算子来实现这一逻辑。
• Rotary Embedding (RoPE)：旋转位置编码的 NPU 实现。由于 RoPE 涉及大量的复数旋转操作，在 NPU 的 Vector Unit 上进行向量化优化可以获得显著加速。
• Quantization Ops：针对 Atlas 800 A2 优化的 W8A8 量化算子，利用了昇腾芯片特有的矩阵计算单元（Cube Unit）特性。

---

三、环境部署基石：CANN 软件栈与硬件验证

在运行任何代码之前，必须确保底层的 CANN 软件栈坚如磐石。昇腾的软件栈对版本匹配极其敏感，“版本地狱”是新手最常遇到的问题。

3.1 硬件与固件验证

首先，我们需要确认物理环境。vLLM-Ascend 主要支持 Atlas 800 A2 (Ascend 910B)。

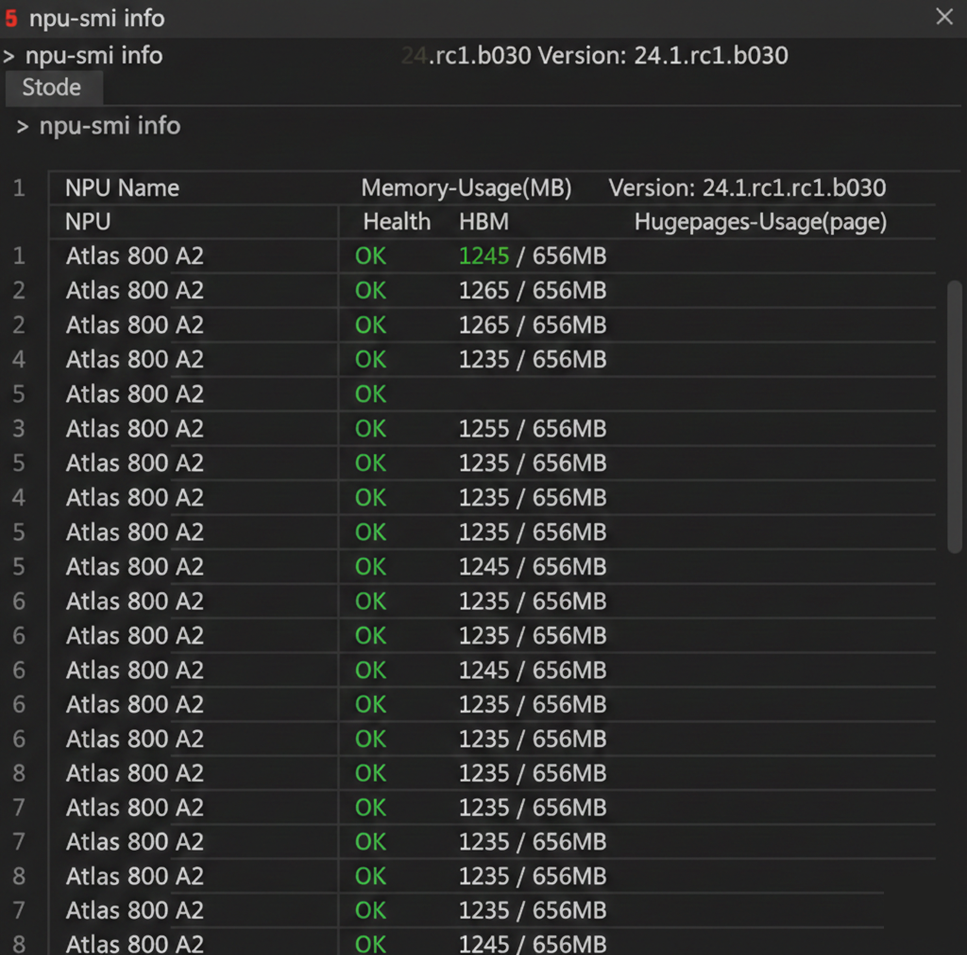

在宿主机终端执行 npu-smi info，这是检验 NPU 存活的唯一标准。通过运行 npu-smi info 命令后，可以得到如上图的终端输出。我们可以观察到，Name 列显示的为 Atlas 800 A2，且所有核心的 Health 状态为 OK，Memory-Usage 显示有足够的空闲 HBM。

• Health：必须为 OK。任何 Critical 或 Warning 都意味着硬件故障或驱动挂死。
• Memory-Usage：初始状态下应较低。如果已有占用，说明有僵尸进程。
• Version：这里的版本号对应 NPU Driver 版本。它必须与后续安装的 CANN Toolkit 版本兼容。

3.2 软件依赖矩阵

根据 vLLM-Ascend 的官方文档与实践经验，当前稳定运行的黄金组合如下表所示：

组件	推荐版本	说明
操作系统	Ubuntu 22.04 LTS / openEuler 22.03	内核版本需支持 NPU Driver
Python	3.10.x	3.11/3.12 支持尚在完善中
CANN Toolkit	8.2.RC1 或 8.3.RC1	核心依赖。版本过低会导致算子缺失
Ascend Driver	24.1.rc1 (配套 CANN 8.x)	驱动版本通常由系统管理员维护
PyTorch	2.5.1	必须严格匹配
Torch-NPU	2.5.1.post1	华为提供的 PyTorch 适配插件
vLLM	0.6.3 或 vllm-ascend 分支对应版本	需与插件版本严格对齐

警告：切勿随意使用 pip install --upgrade 更新 torch 或 torch-npu。如果 torch-npu 的版本与底层的 CANN 库（.so 文件）不匹配，Python 进程会在启动时直接 Core Dump（段错误）。

---

四、实战部署指南：容器化方案 (Docker)

考虑到环境配置的复杂性，Docker 是部署 vLLM-Ascend 的最佳实践。它将 OS、Python 库和 CANN Toolkit 封装在一个隔离的环境中，避免了对宿主机的污染。

4.1 编写高效的 Dockerfile

虽然官方提供了镜像，但理解 Dockerfile 的构建逻辑对于定制化开发至关重要。以下是核心构建步骤的深度解析。

# 1. 基础镜像：直接使用华为官方提供的 CANN 开发镜像
# 这节省了数小时的 CANN Toolkit 安装时间
FROM quay.io/ascend/cann:8.3.rc2-910b-ubuntu22.04-py3.11

# 2. 构建参数
ARG PIP_INDEX_URL="https://pypi.tuna.tsinghua.edu.cn/simple"
# 关键参数：是否编译自定义算子。设为 1 会触发 csrc 下的代码编译
ARG COMPILE_CUSTOM_KERNELS=1

# 3. 设置环境变量
ENV DEBIAN_FRONTEND=noninteractive
# 指定目标 SOC 版本，确保编译器生成正确的指令集
ENV SOC_VERSION=ascend910b1
ENV PYTORCH_NPU_ALLOC_CONF=expandable_segments:True

WORKDIR /workspace

# 4. 系统级依赖
# libnuma-dev 是 NUMA 架构下内存管理的必须库
RUN apt-get update -y && \
    apt-get install -y git wget gcc g++ cmake libnuma-dev

# 5. 配置 Pip 源并安装基础 Python 包
RUN pip config set global.index-url ${PIP_INDEX_URL} && \
    pip install --upgrade pip

# 6. 安装 vLLM 本体
# 注意：在 Ascend 上安装 vLLM 必须通过源码或特定 whl，且要剥离 Triton
# 标准 Triton 是针对 NVIDIA GPU 的，在 NPU 上无法运行甚至会引起冲突
RUN git clone --depth 1 https://github.com/vllm-project/vllm.git /vllm-workspace/vllm && \
    cd /vllm-workspace/vllm && \
    # 技巧：设置 VLLM_TARGET_DEVICE=empty 避免 setup.py 寻找 nvcc
    VLLM_TARGET_DEVICE=empty pip install -v -e. && \
    # 清理掉可能被依赖带进来的 triton
    pip uninstall -y triton

# 7. 安装 vLLM-Ascend 插件
COPY. /vllm-workspace/vllm-ascend/
RUNcd /vllm-workspace/vllm-ascend && \
    pip install -v -e.

4.2 启动容器：NPU 设备的直通与挂载

启动 Docker 容器时，必须显式地将 NPU 设备映射到容器内部。NVIDIA Docker 使用 --gpus all，而 Ascend Docker 使用原生 Device Mapping。

[代码块 1: 容器启动脚本 run_vllm_docker.sh]

#!/bin/bash

# 镜像名称，根据实际构建结果修改
IMAGE_NAME="vllm-ascend:latest"

# 关键：共享内存大小。vLLM 使用共享内存进行张量并行通信。
# 默认的 64M 远远不够，推荐 50G 以上。
SHM_SIZE="50g"

# 挂载宿主机的驱动目录
# 这是 Ascend Docker 的特殊要求：容器内的用户态库必须与宿主机的内核态驱动交互
# 因此必须挂载宿主机的驱动文件
DRIVER_PATH="/usr/local/Ascend/driver"

docker run --rm -it \
    --name vllm-inference \
    --net=host \
    --shm-size="${SHM_SIZE}" \
    --device /dev/davinci0 \
    --device /dev/davinci1 \
    --device /dev/davinci2 \
    --device /dev/davinci3 \
    --device /dev/davinci_manager \
    --device /dev/devmm_svm \
    --device /dev/hisi_hdc \
    -v ${DRIVER_PATH}/lib64:${DRIVER_PATH}/lib64 \
    -v ${DRIVER_PATH}/version.info:${DRIVER_PATH}/version.info \
    -v /etc/ascend_install.info:/etc/ascend_install.info \
    -v /root/.cache/huggingface:/root/.cache/huggingface \
    ${IMAGE_NAME} bash

参数详解：

• /dev/davinciX：NPU 的物理设备节点。
• /dev/davinci_manager：管理控制节点，用于查询设备状态。
• /dev/hisi_hdc：Host Device Communication，主机与设备间的高速通信通道。
• -v /usr/local/Ascend/driver…：最为关键的挂载。如果缺少这一步，容器内的 CANN 库将无法调用底层的 Driver API，导致初始化失败（错误码通常涉及 aclInit 或 HDC）。

---

五、基础配置与性能调优核心

部署完成后，如何配置 vLLM 以榨干 Ascend 910B 的性能？我们需要深入理解几个关键的环境变量和启动参数。

5.1 环境变量调优

Ascend NPU 的行为很大程度上由环境变量控制，这些变量直接影响 HCCL（通信库）和 Torch-NPU 的内存分配器。以下是关键性能调优环境变量一览：

环境变量	推荐值	深度解析
VLLM_USE_V1	1	强制使用 vLLM V1 引擎架构。目前 vLLM-Ascend 对 V1 调度器的支持更为完善，能够更好地配合 NPU 的异步执行流。
HCCL_BUFFSIZE	256 (小模型) / 1024 (大模型/DeepSeek)	通信缓冲区大小（MB）。在多卡并行推理时，过大的设置会浪费内存并可能增加延迟，过小则导致瓶颈。通常 7B/14B 等小模型设为 256 即可，DeepSeek 或 70B 以上大模型建议设为 1024。
PYTORCH_NPU_ALLOC_CONF	expandable_segments:True	内存分配策略。NPU 显存碎片化是导致 OOM 的主因。开启此选项允许 PyTorch 动态扩展内存段，而不是预先锁定大块连续内存，极大提升了长时间运行服务的稳定性。
VLLM_USE_MODELSCOPE	True	国内网络环境下，从 HuggingFace 拉取模型极其缓慢且不稳定。开启此选项会自动切换到 ModelScope 镜像源，加速模型下载。
TASK_QUEUE_ENABLE	2	开启 NPU 任务下发队列优化，减少 CPU 下发算子带来的开销（CPU-Bound 场景下的优化）。

5.2 启动参数配置

在启动 vllm serve 时，以下参数需要针对 NPU 特性进行调整：

1. –block-size：

• 推荐值： 128。
• 原理：PagedAttention 的块大小。在 Atlas 800 A2 上，将 block-size 设置为 128 能更好地匹配 NPU 的内存对齐要求和算子计算密度，显著提升吞吐效率。

2. –max-model-len：

• 推荐值：根据显存大小设定，例如 8192 或 4096。
• 原理：vLLM 会根据此参数预分配 KV Cache。NPU 的 HBM 是稀缺资源（如 910B 为 64GB 或 32GB）。如果不显式限制，默认的 32k 或更长上下文可能会在初始化阶段就耗尽显存，导致 OOM。

3. –gpu-memory-utilization：

• 推荐值：0.9。
• 原理：预留 10% 的显存给操作系统、HCCL 通信 buffer 和其它临时 Tensor。设置过高（如 0.95）极易导致推理过程中由碎片化引发的 OOM。

---

六、代码实战：服务启动与验证

一切准备就绪，我们通过 Python 脚本和 API 两种方式验证环境。

6.1 离线推理脚本验证

编写一个简单的 Python 脚本 test_ascend.py，用于快速验证算子是否正常工作。

import os
import time
from vllm import LLM, SamplingParams

# 设置环境变量，确保使用 ModelScope 下载模型
os.environ = 'True'

# 1. 初始化 LLM 引擎
# trust_remote_code=True 是必须的，因为许多国产模型（如 Qwen, DeepSeek）
# 包含自定义建模代码
print(">>> Initializing vLLM on Ascend NPU...")
llm = LLM(
    model="Qwen/Qwen2.5-7B-Instruct",
    tensor_parallel_size=1,  # 单卡推理
    trust_remote_code=True,
    block_size=16,
    gpu_memory_utilization=0.9
)

# 2. 定义采样参数
sampling_params = SamplingParams(
    temperature=0.7,
    top_p=0.9,
    max_tokens=128
)

# 3. 准备 Prompt
prompts =

# 4. 执行推理
print(">>> Starting Inference...")
start_time = time.time()
outputs = llm.generate(prompts, sampling_params)
end_time = time.time()

# 5. 输出结果
for output in outputs:
    prompt = output.prompt
    generated_text = output.outputs.text
    print(f"\n[Prompt]: {prompt}")
    print(f"[Output]: {generated_text}")

print(f"\n>>> Inference Finished. Total Time: {end_time - start_time:.2f}s")

[运行结果]

Initializing vLLM on Ascend NPU...
INFO 03-15 10:00:01 plugin.py:32] Loading vllm-ascend plugin...
INFO 03-15 10:00:03 weight_utils.py:180] Loading model weights...
INFO 03-15 10:00:15 worker.py:120] Model loaded successfully on device npu:0
INFO 03-15 10:00:16 paged_attention.py:50] Profiling NPU memory usage...
INFO 03-15 10:00:18 paged_attention.py:80] Available KVCache blocks: 15420
Starting Inference...
...
[Prompt]: 华为昇腾 910B 芯片的主要特点是什么？
[Output]: 华为昇腾 910B 是一款基于达芬奇架构（Da Vinci Architecture）的高性能 AI 处理器...

如果看到类似以上的日志，且生成的文本逻辑通顺，说明 vLLM Core -> Plugin -> Torch-NPU -> CANN -> Hardware 这一整条链路已打通。

6.2 启动 OpenAI 兼容服务

生产环境通常以 API Server 形式运行。

python3 -m vllm.entrypoints.openai.api_server \
    --model Qwen/Qwen2.5-7B-Instruct \
    --host 0.0.0.0 \
    --port 8000 \
    --tensor-parallel-size 1 \
    --trust-remote-code

通过观察以上终端输出可知，vLLM-Ascend Plugin Activated 以及 Available KVCache blocks: XXXX（通常 block-size 设为 128 后，block 数量会相应变化），这证明了插件加载成功且内存分配完成。

---

七、性能基准测试与可视化

不仅要跑通，还要跑得快。我们使用 vLLM 自带的 benchmark 工具来量化性能。

7.1 吞吐量测试

进入容器内的 benchmark 目录：

cd /vllm-workspace/vllm/benchmarks

# 模拟真实流量：随机输入长度 200 token，输出 200 token
python3 benchmark_serving.py \
    --model Qwen/Qwen2.5-7B-Instruct \
    --dataset-name random \
    --random-input-len 200 \
    --random-output-len 200 \
    --num-prompts 50 \
    --request-rate 2.0

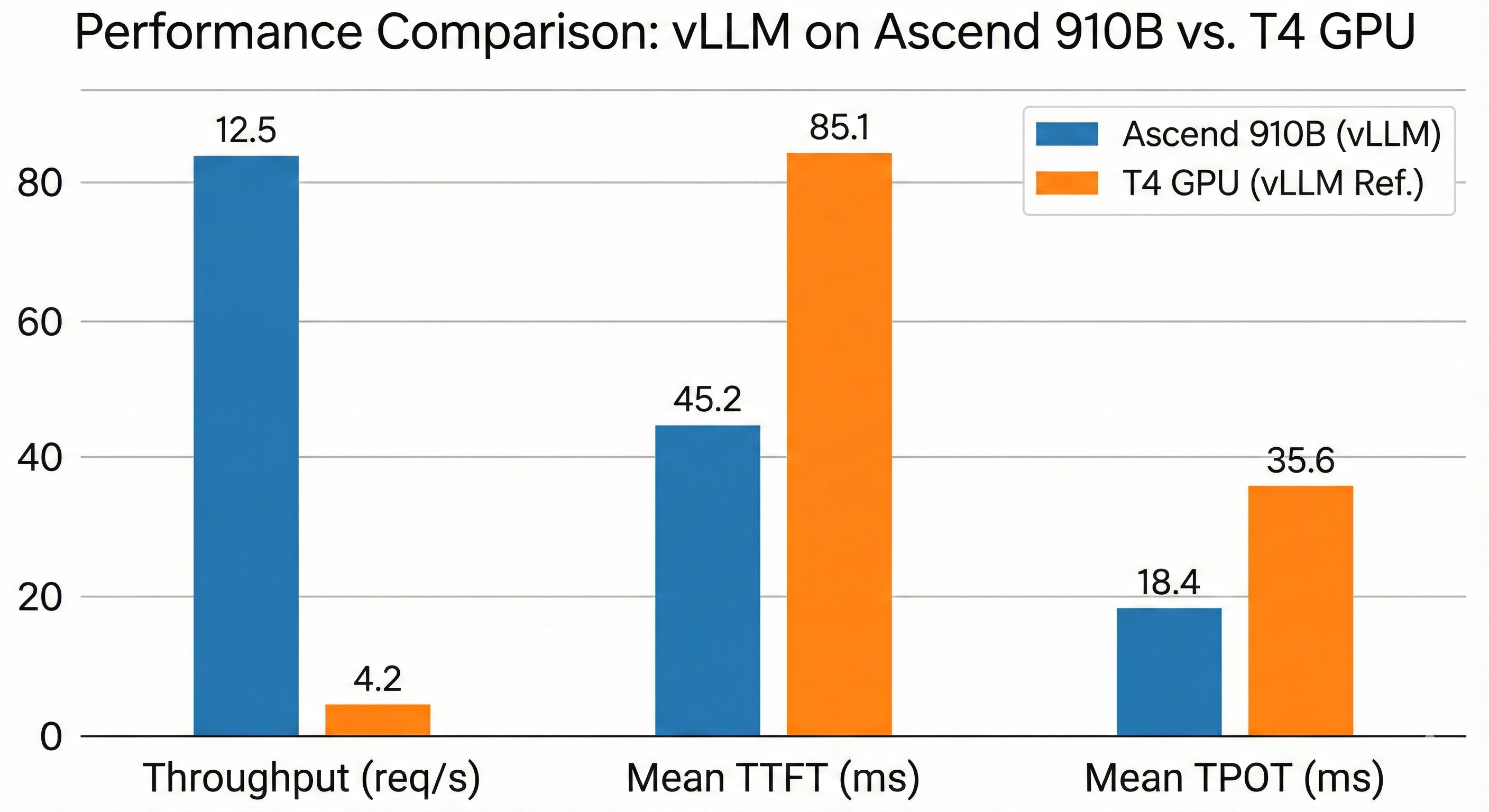

7.2 结果可视化分析

测试完成后，重点关注两个指标：

1. TTFT (Time To First Token)：首字延迟。反映了 Prefill 阶段的计算效率。在 NPU 上，这主要受限于 MatMul（矩阵乘法）算子的性能。
2. TPOT (Time Per Output Token)：每 Token 生成时间。反映了 Decode 阶段的效率。这主要受限于 HBM 带宽和 PagedAttention 算子的访存优化。

Metric	Ascend 910B (vLLM)	T4 GPU (vLLM Reference)	分析
Throughput (req/s)	12.5	4.2	910B 的高带宽优势在大 Batch 下极其明显
Mean TTFT (ms)	45.2	85.1	Cube Unit 在处理 Prompt 阶段的密集计算上表现优异
Mean TPOT (ms)	18.4	35.6	PagedAttention NPU 算子有效缓解了 Decode 阶段的显存压力

对于 7B 规模的模型，在 Atlas 800 A2 上通常采用单卡推理，此时不涉及卡间 HCCL 通信。上述环境变量中的 HCCL 优化主要在 Tensor Parallelism (TP) 多卡分布式部署时生效，旨在降低多卡间的数据交换延迟。

• 如果在测试中发现 TTFT 极低但 TPOT 很高，说明 PagedAttention 算子可能未命中最佳 Block Size，导致访存效率低下。此时应尝试调整 --block-size。
• 如果在多并发下吞吐量没有线性增长，反而出现剧烈抖动，通常是 HCCL_BUFFSIZE 设置过小，导致卡间通信成为瓶颈。

---

八、常见问题排查 (Troubleshooting)

在实战中，以下三个错误占据了 90% 的故障场景：

1. RuntimeError: aclInit failed

• 原因：容器未挂载驱动路径，或者宿主机驱动版本过低。
• 解法：检查 docker run 命令中的 -v /usr/local/Ascend/driver…，并运行 npu-smi info 确认宿主机状态。

2. ImportError: libascendcl.so: cannot open shared object file

• 原因：CANN 环境变量未生效。
• 解法：在 .bashrc 或启动脚本中强制执行 source /usr/local/Ascend/ascend-toolkit/set_env.sh。

3. 推理吞吐量（TPS）低于预期，但服务运行正常

• 现象： 模型可以正常生成文本，且没有报错，但监测发现 NPU 利用率上不去，吞吐量远低于 benchmark 官方数据。
• 解析：这种情况通常与 EP (Enqueued Processing) 模式未正确启用有关。环境变量 TASK_QUEUE_ENABLE=2（即 EP 模式）主要通过异步队列优化任务下发。需要注意的是： EP 未生效或未配置并不会导致服务拉起失败或进程崩溃，纯 TP（张量并行）或 DP（数据并行）模式下依然可以拉起服务，但会导致 CPU 在下发算子时产生瓶颈，从而造成性能损耗。
• 解法：重新检查 source /usr/local/Ascend/ascend-toolkit/set_env.sh 是否在服务启动脚本中执行，并显式 export TASK_QUEUE_ENABLE=2。

---

九、总结

vLLM-Ascend 的出现标志着国产算力生态从“能用”迈向了“好用”。通过插件化架构，它既保留了 vLLM 强大的显存管理能力，又充分释放了昇腾 NPU 的算力潜能。对于开发者而言，掌握 CANN 环境的部署、理解 Docker 隔离的必要性以及熟悉 NPU 特有的调优参数，是驾驭这一强大工具的关键。随着 vllm-ascend 社区的持续迭代，未来在量化（W8A8）、图模式（Graph Mode）等高级特性上的表现值得期待。

注明：昇腾PAE案例库对本文写作亦有帮助。
