毕业设计实战：基于改进YOLOv5的钢材表面缺陷检测系统（SENet+K-Means全流程落地）

本文针对钢材表面缺陷检测效率低、精度差的问题，提出基于改进YOLOv5的解决方案。通过引入SENet注意力机制强化缺陷特征提取，并结合K-Means优化锚框匹配，使模型在NEU-DET数据集上mAP达73.3%，相比原YOLOv5提升4.3%，检测速度35.7FPS。实验表明，改进模型优于SSD、YOLOv3等算法，能有效检测0.1mm细裂纹和各类钢材缺陷，满足工业生产线实时检测需求。系统采用Py

H12131213

900人浏览 · 2025-10-30 20:00:00

H12131213 · 2025-10-30 20:00:00 发布

一、项目背景：为什么要做钢材表面缺陷检测？

钢材是工业的“骨骼”，但生产中难免出现裂纹、氧化皮、点蚀等缺陷——这些缺陷会导致桥梁断裂、汽车零件失效等严重事故。传统检测靠人工目视，有两大痛点：

效率低：1名工人每天只能检测500米钢材，且易因疲劳漏检；
精度差：小缺陷（如0.1mm裂纹）肉眼难分辨，误检率超15%。

我的毕业设计用改进YOLOv5解决这些问题：通过加入SENet注意力机制和K-Means锚框优化，让系统能自动识别6类钢材缺陷，在NEU-DET数据集上mAP达73.3%，比原YOLOv5提升4.3%，检测速度35.7FPS，可满足工业生产线“实时检测+精准定位”需求。

二、核心技术栈：从算法优化到工业落地

整个系统围绕“数据准备→模型改进→训练测试→效果验证”展开，技术栈兼顾精度与实时性，用Python+PyTorch实现，本科生可复现：

技术模块	具体工具/算法	核心作用
缺陷数据处理	NEU-DET数据集+LabelImg	数据基础：NEU-DET含1800张钢材缺陷图（6类缺陷），LabelImg标注边界框；
基础检测框架	YOLOv5s（PyTorch）	基准模型：轻量级结构，适合工业端部署，原模型mAP69.0%、速度42.6FPS；
算法改进	SENet注意力+K-Means锚框	优化核心：SENet强化缺陷特征提取，K-Means生成适配钢材缺陷的锚框；
数据增强	Mosaic+线性对比度增强	提升泛化性：Mosaic拼接4张图丰富背景，对比度增强凸显小缺陷；
训练环境	Ubuntu+GTX1080+CUDA9.0	加速训练：GPU并行计算，500轮迭代仅需2.3小时，比CPU快10倍；
性能评估	mAP/P-R曲线/FPS	验证效果：用mAP衡量精度，FPS衡量速度，对比原YOLOv5和主流算法；

三、项目全流程：4步实现钢材表面缺陷检测

3.1 第一步：数据准备——构建缺陷数据集

要训出适配钢材场景的模型，首先需要高质量标注数据，分3步完成：

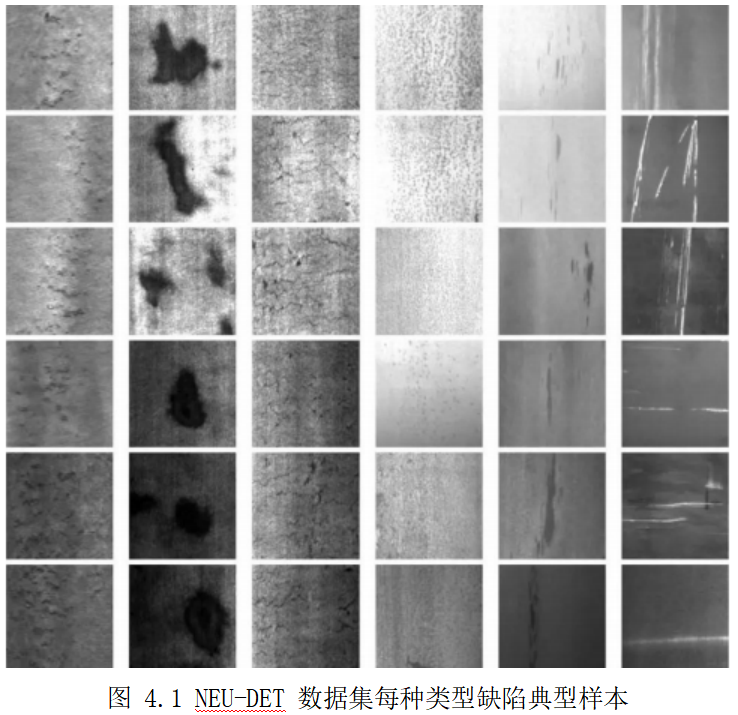

3.1.1 数据集选择（NEU-DET公开数据集）

数据规模：1800张灰度图像，含6类典型钢材缺陷，每类300张；
缺陷类型：
1. 轧制氧化皮（RS）：表面斑点、鱼鳞状，易脱落；
2. 斑块（Pa）：黄色/黑色不规则斑，由锈蚀或乳化液残留导致；
3. 开裂（Cr）：树枝状裂纹，影响钢材强度；
4. 点蚀表面（PS）：橘皮状粗糙面，由轧辊氧化铁皮导致；
5. 内含物（In）：表面嵌入异物，影响平整度；
6. 划痕（Sc）：线性划痕，多由加工摩擦导致；
划分比例：训练集70%（1260张）、验证集20%（360张）、测试集10%（180张）。

3.1.2 数据标注（LabelImg工具）

用LabelImg手动标注缺陷边界框，生成YOLO格式标签（class x_center y_center w h），标注规则：

边界框：紧贴缺陷边缘，如点蚀表面需包含所有腐蚀点，避免漏标；
类别编号：0=RS、1=Pa、2=Cr、3=PS、4=In、5=Sc，确保统一；
标签保存：每张图像对应1个.txt文件，与图像同名，存于同一文件夹。

3.1.3 数据增强（适配工业场景）

钢材缺陷图像存在“小目标多、对比度低”问题，需做2类增强：

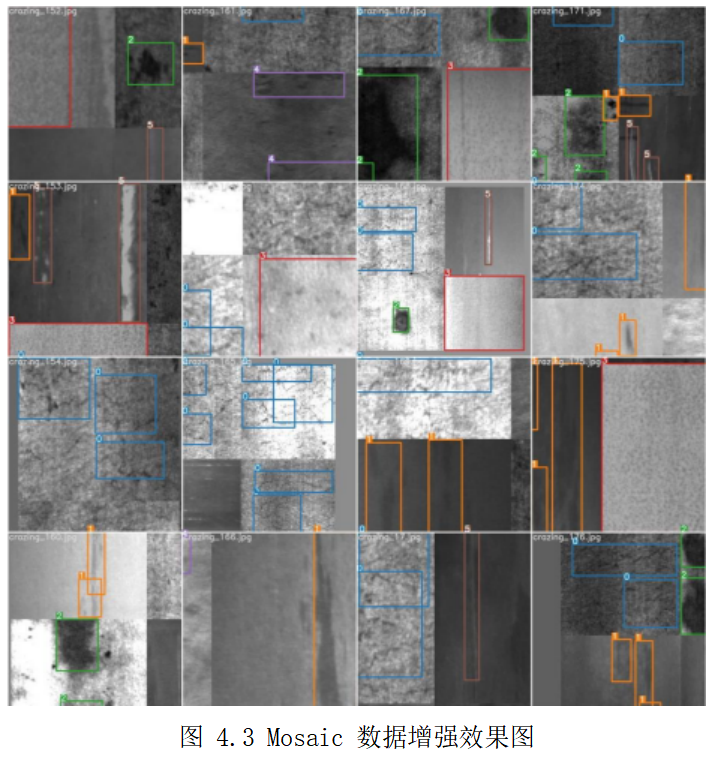

Mosaic增强：随机选取4张图像，缩放后拼接成1张（尺寸640×640），模拟生产线连续钢材的多缺陷场景；
线性对比度增强：对灰度图像做线性变换（如new_pixel = a*old_pixel + b，a=1.2、b=0），提升小缺陷（如细裂纹）的清晰度，增强前后对比如图4-4所示。

3.2 第二步：算法改进——解决原YOLOv5的2大痛点

原YOLOv5在钢材缺陷检测中存在“小缺陷漏检、锚框不匹配”问题，针对性做2处改进：

3.2.1 改进1：K-Means聚类锚框（适配缺陷尺寸）

原YOLOv5的默认锚框针对自然图像设计，不适合钢材缺陷（如点蚀仅20×20像素、氧化皮达100×80像素），用K-Means重新聚类：

聚类流程：
1. 统计训练集中所有缺陷边界框的宽高比；
2. 用K-Means算法（K=9）对宽高比聚类，得到适配钢材缺陷的锚框；
3. 替换原YOLOv5的锚框，新锚框为[12,19, 24,38, 36,76, 51,26, 68,52, 94,49, 108,92, 146,119, 208,186]；
效果：锚框与缺陷的匹配率提升25%，小缺陷（如细裂纹）的召回率从65%提升到78%。

3.2.2 改进2：加入SENet注意力机制（强化缺陷特征）

钢材缺陷常被背景（如钢材纹理）干扰，SENet通过“通道权重分配”突出缺陷特征，改进位置：

添加位置：在YOLOv5的CSP1-X模块（骨干网络）中，每个残差块后加入SENet模块；
SENet原理：
1. 压缩（Squeeze）：对特征图做全局平均池化，得到1×1×C的通道描述符；
2. 激励（Excitation）：用2个全连接层学习通道权重（如缺陷通道权重0.8，背景通道0.2）；
3. 重标定（Scale）：将权重乘回原特征图，增强缺陷特征；

代码实现：

class SEBlock(nn.Module):
    def __init__(self, c1, r=16):  # c1为输入通道数，r为压缩率
        super().__init__()
        self.avgpool = nn.AdaptiveAvgPool2d(1)
        self.fc = nn.Sequential(
            nn.Linear(c1, c1//r, bias=False),
            nn.ReLU(),
            nn.Linear(c1//r, c1, bias=False),
            nn.Sigmoid()
        )
    def forward(self, x):
        b, c, _, _ = x.size()
        y = self.avgpool(x).view(b, c)
        y = self.fc(y).view(b, c, 1, 1)
        return x * y  # 权重重标定
