大家好，今天接着介绍数字化转型的概念性名词系列。

（1）HBM3E

海力士开发的第五代高带宽内存芯片

HBM3E是SK海力士开发的第五代高带宽内存（HBM），主要应用于人工智能服务器、GPU和高性能计算领域。该产品于2024年3月启动大规模生产，采用8.0 GT/s传输速率实现每秒1TB带宽，通过堆叠12层DRAM芯片形成36GB容量。2023至2024年间，AMD、英伟达、微软和亚马逊等企业竞相采购该产品。

SK海力士使用MR-MUF封装技术提升散热性能，其2024年HBM3E产能已全部预订，2025年订单也被提前锁定。截至2025年，该公司成为英伟达8层和12层HBM3E产品的独家供应商 。三星电子的12层HBM3E产品在2025年6月仍未通过最终质量测试 。光大证券预测HBM市场需求将持续增长，2025年市场规模预计超20亿美元.

SK海力士于2024年3月启动HBM3E大规模生产并向英伟达供货 ，同年9月提前量产12层堆叠版本 。截至2025年，其开发的8层、12层HBM3E均为英伟达独家供应产品。SK海力士于2024年3月向英伟达供应8层HBM3E产品，并计划在2024年9月量产12层HBM3E.

美光2024年2月称其HBM3E功耗比竞品低30% ，三星同期计划上半年量产12层HBM3E。SK海力士计划于2024年3月开始大规模生产HBM3E。SK海力士社长金柱善表示，2024年第三季度HBM3E出货量将超越HBM3，并计划2025年推出HBM4产品。

2025年6月12日报道，三星未通过英伟达第3次HBM3E认证，计划2025年9月重新认证。

（2）热固性树脂

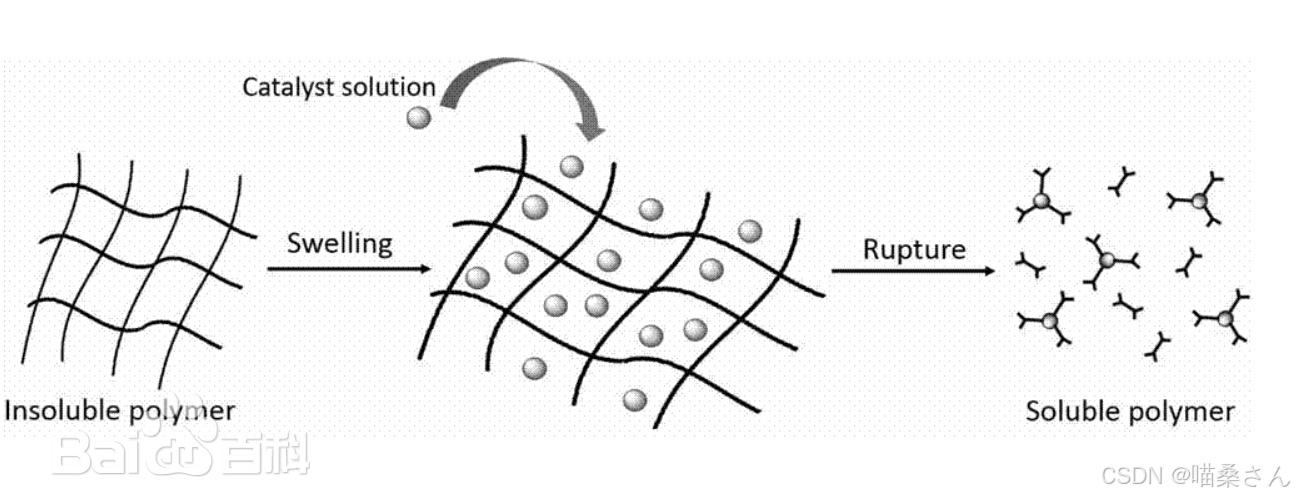

热固性树脂（thermoset polymer），是一种高分子聚合物材料，分子链是通过化学交联在一起，形成一个刚性的三维网络结构，在聚合过程中这种交联结构不能重复加工成型。具有优良的综合性能：包括高强度、耐热性好、电性能优良、抗腐蚀、耐老化、尺寸稳定性好等。

常用的热固性树脂有环氧树脂、聚酯树脂，乙烯基酯，双马来酰胺、热固性聚酰亚胺、氰酸酯等。在所有的高技术领域和各工业部门，包括电子/电气、能源、化工、机械、汽车和轨道交通、建筑等领域得到大量应用。

热固性树脂其分子结构为体型，它包括大部分的缩合树脂，热固性树脂的优点是耐热性高，受压不易变形。其缺点是机械性能较差。热固性树脂有酚醛、环氧、氨基、不饱和聚酯以及硅醚树脂等。

指在加热、加压下或在固化剂、紫外光作用下，进行化学反应，交联固化成为不溶不熔物质的一大类合成树脂。这种树脂在固化前一般为分子量不高的固体或粘稠液体；在成型过程中能软化或流动，具有可塑性，可制成一定形状，同时又发生化学反应而交联固化；有时放出一些副产物，如水等。此反应是不可逆的，一经固化，再加压加热也不可能再度软化或流动；温度过高，则分解或碳化。这也就是与热塑性树脂的基本区别。

固化和玻璃化是两个完全不同的过程，热固型树脂固化温度以上才能发生交联反应，而玻璃态到高弹态转变是相变问题。一个是化学过程、一个是物理过程，研究玻璃化的时候可以不理固化的问题。对应到工程上就是固化的时候看固化温度，树脂的最高工作温度看玻璃化温度。

除不饱和聚酯树脂、环氧树脂、酚醛树脂外，热固性树脂主要有以下品种。

一、三聚氰胺甲醛树脂

三聚氰胺甲醛树脂是由三聚氰胺和甲醛缩聚而成的热固性树脂。用玻璃纤维增强的三聚氰胺甲醛层压板具有高的力学性能、优良的耐热性和电绝缘性及自熄性。

二、呋喃树脂

由糠醛或糠醇本身进行均聚或与其它单体进行共缩聚而得到的缩聚产物，习惯上称为呋喃树脂。这类树脂的品种很多，其中以糠醛苯酚树脂、糠醛丙酮树脂及糠醇树脂较为重要。

（1）糠醛苯酚树脂。糠醛可与苯酚缩聚生成二阶热固性树脂，缩聚反应一般用碱性催化剂。常用的碱性催化剂有氢氧化钠、碳酸钾或基它碱土金属的氢氧化物。糠醛苯酚树脂的主要特点是在给定的固化速度时有较长的流动时间，这一工艺性能使它适宜用作模塑料。用糠醛苯酚树脂制备的压塑粉特别适于压制形状比较复杂或较大的制品。模压制品的耐热性比酚醛树脂好，使用温度可以提高10～20℃，尺寸稳定性、电性能也较好。

（2）糠醛丙酮树脂。糠醛与丙酮在碱性条件下进行缩合反应形成糠酮单体缤纷可与甲醛在酸性条件下进一步缩聚，使糠酮单体分子间以次甲基键连接起来，形成糠醛丙酮树脂。

（3）糠醇树脂。糠醇在酸性条件下很容易缩聚成树脂。一般认为，在缩聚过程中糠醇分子中的羟甲基可以与另一个分子中的α氢原子缩合，形成次甲基键，缩合形成的产物中仍有羟甲基，可以继续进行缩聚反应，最终形成线型缩聚产物糠醇树脂。

呋喃树脂的性能及应用——未固化的呋喃树脂与许多热塑性和热固性树脂有很好的混容性能，因此可与环氧树脂或酚醛树脂混合来加以改性。固化后的呋喃树脂耐强酸（强氧化性的硝酸和硫酸除外）、强碱和有机溶剂的侵蚀，在高温下仍很稳定。呋喃树脂主要用作各种耐化学腐蚀和耐高浊的材料。

（1）耐化学腐蚀材料 呋喃树脂可用来制备防腐蚀的胶泥，用作化工设备衬里或其它耐腐材料。

（2）耐热材料 呋喃玻璃纤维增强复合材料的耐热性比一般的酚醛玻璃纤维增强复合材料高，通常可在150℃左右长期使用。

（3）与环氧树脂或酚醛树脂混合改性 将呋喃树脂与环氧树脂或酚醛树脂混和使用，可改进呋喃玻璃纤维增强复合材料的力学性能以及制备时的工艺性能。这类复合材料已广泛用来制备化工反应器的搅拌装置、贮槽及管道等化工设备。

三、聚丁二烯树脂

聚丁二烯树脂是一种分子量不高的液体，大分子主链上主要包含1，2-结构，又称为1，2-聚丁二烯树脂。这种树脂的大分子链上具有很多乙烯基侧链，所以，在游离基引发剂存在下，可进一步交联成三向网络结构的体型高聚物。

1，2-聚丁二烯树脂可由丁二烯在烷基锂、碱金属（常用金属钠）或可溶性碱金属复合物（如钠-萘体系）引发剂引发下，按阴离子型聚合历程合成。1，2-聚丁二烯树脂大分子链完全由碳氢组成，因此树脂固化后有优良的电性能、弯曲强度较好、耐水性优良。

四、有机硅树脂

在有机硅聚合物中，具有实用价值和得到广泛应用的主要是由有机硅单体（如有机卤硅烷）经水解缩聚而成的主链结构为硅氧键的高分子有机硅化合物。这种主链由硅氧键构成，侧链通过硅原子与有机基团相连的聚合物，称为聚有机硅氧烷。

有机硅树脂则是聚有机硅氧烷中一类分子量不高的热固性树脂。用这类树脂制造的玻璃纤维增强复合材料，在较高的温度范围内（200～250℃）长时间连续使用后，仍能保持优良的电性能，同时，还具有良好的耐电弧性能及憎水防潮性能。有机硅树脂的性能如下：

（1）热稳定性。有机硅树脂的Si-O键有较高的键能（363kJ/mol），所以比较稳定，耐热性和耐高温性能均很高。一般说来其热稳定性范围可达200～250℃，特殊类型的树脂可以更高一些。

（2）力学性能。有机硅树脂固化后的力学性能不高，若在大分子主链上引进氯代苯基，可提高力学性能。有机硅树脂玻璃纤维层压板的层间粘接强度较差，受热时弯曲强度有较大幅度的下降。若在主链中引入亚苯基，可提高刚性、强度及使用温度。

（3）电性能。有机硅树脂具有优良的电绝缘性能，它的击穿强度、耐高压电弧及电火花性能均较优异。受电弧及电火花作用时，树脂即使裂解而除去有机基团，表面剩下的二氧化硅同样具有良好的介电性能。

（4）憎水性。有机硅树脂的吸水性很低，水珠在其表面只能滚落而不能润湿。因此，在潮湿的环境条件下，有机硅树脂玻璃纤维增强复合材料仍能保持其优良的性能。

（5）耐腐蚀性能。有机硅树脂玻璃纤维增强复合材料可而浓度（质量）10%～30%硫酸、10%盐酸、10%～15%氢氧化钠、2%碳酸钠及3%过氧化氢。醇类、脂肪烃和润滑油对它的影响较小，但耐浓硫酸及某些溶剂（如四氯化碳、丙酮和甲苯）的能力较差。

本篇文章要介绍的就是这么多，我们下篇文章再见。
