板卡介绍

      PXIE902是一款基于XILINX XCKU060的高性能板卡，板卡集成FMC+连接器，与公司的全系列FMC子卡配合后，可以实现各种形式的PXIE数据采集卡。以满足客户的各种需求。两组DDR4可以实现连续32GB/S的读写带宽。16GB的存储空间解决了高速AD在高采样频率下，PCIE的上传带宽限制问题。同时DDR4也可以存储波形数据，通过高速DAC进行数据波形循环播放。

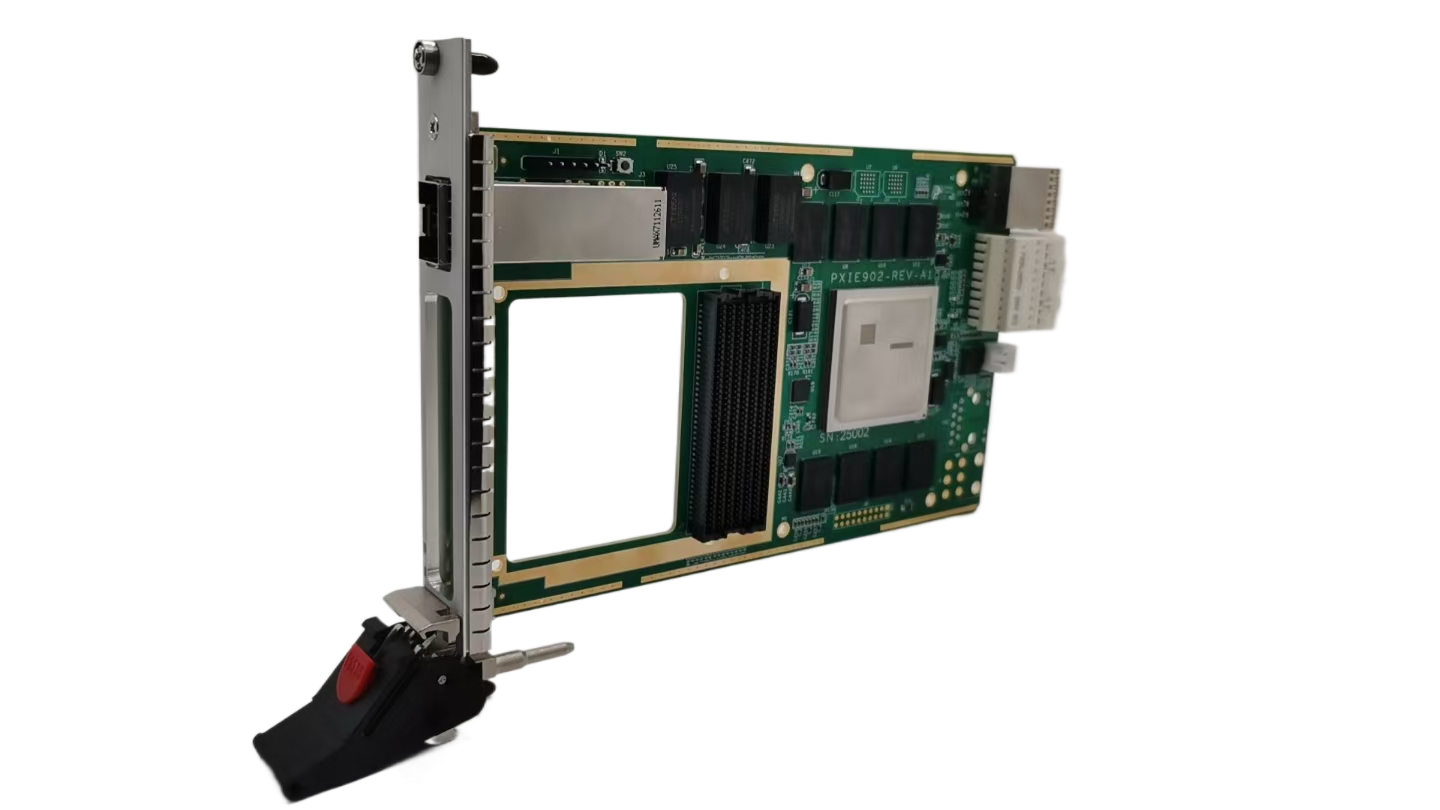

板卡照片

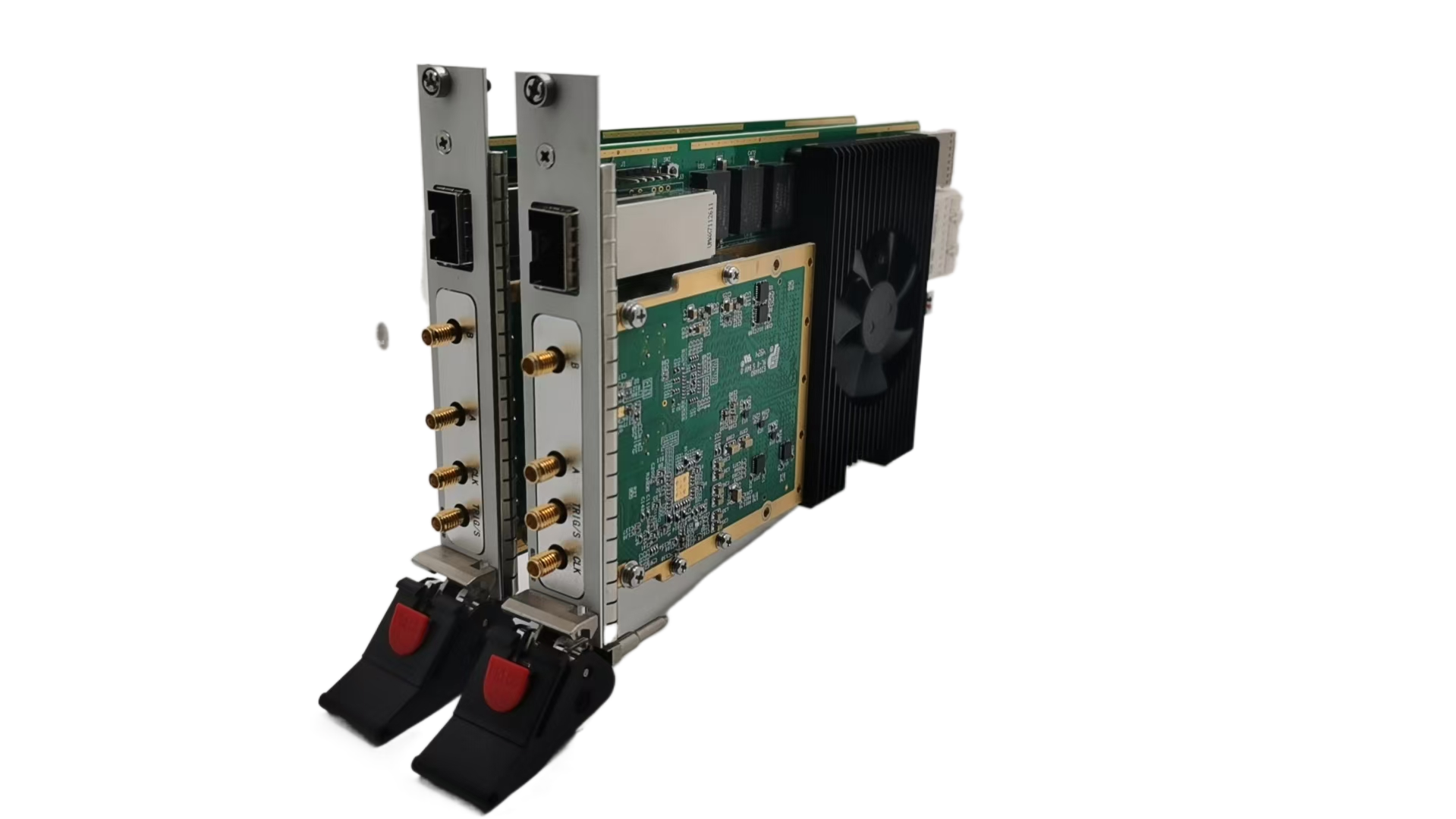

  搭载FMC200可以实现单通道10.4Gsps AD采样速率,可以在10Gsps采样率下连续采集1S的数据在DDR4中缓存。再通过PCIE DMA送主机存盘处理。

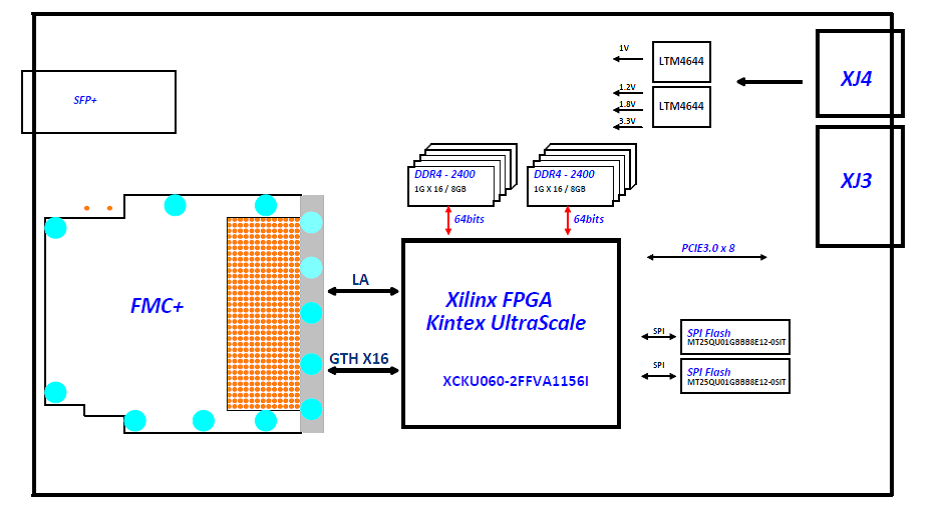

原理框图

技术指标

☆FPGA型号为XILINX XCKU060-2FFVA11156I。

☆DDR4型号：MT40A1G16RC-062E。

☆DDR4容量与带宽：两组64位,每组容量8GB,每组读写带宽大于16GB/S。

☆光纤：一个SFP+, 最高速率15Gsps。

☆FMC+（FMC）接口：FMC+(HPC)接口，符合VITA57.4规范，SERDES线速率可达15Gsps。

☆具有复位按键和LED指示。

☆XJ3连接器支持一路PCIE3.0 X 8。

☆FMC接口：符合VITA57.4规范。

☆板卡尺寸：160mm x 100mm。

☆工作温度：-40°~55。
