前言

写完算子代码只是第一步，接下来还要编译、调试、优化。刚开始我连怎么编译都不知道，报错信息看得一脸懵。后来慢慢摸索出了一套工作流程，效率提升了很多。

今天就来系统介绍CANN的开发工具链，包括编译器、调试工具、性能分析工具等。掌握这些工具，能让你的开发效率翻倍！

一、CANN工具链全景

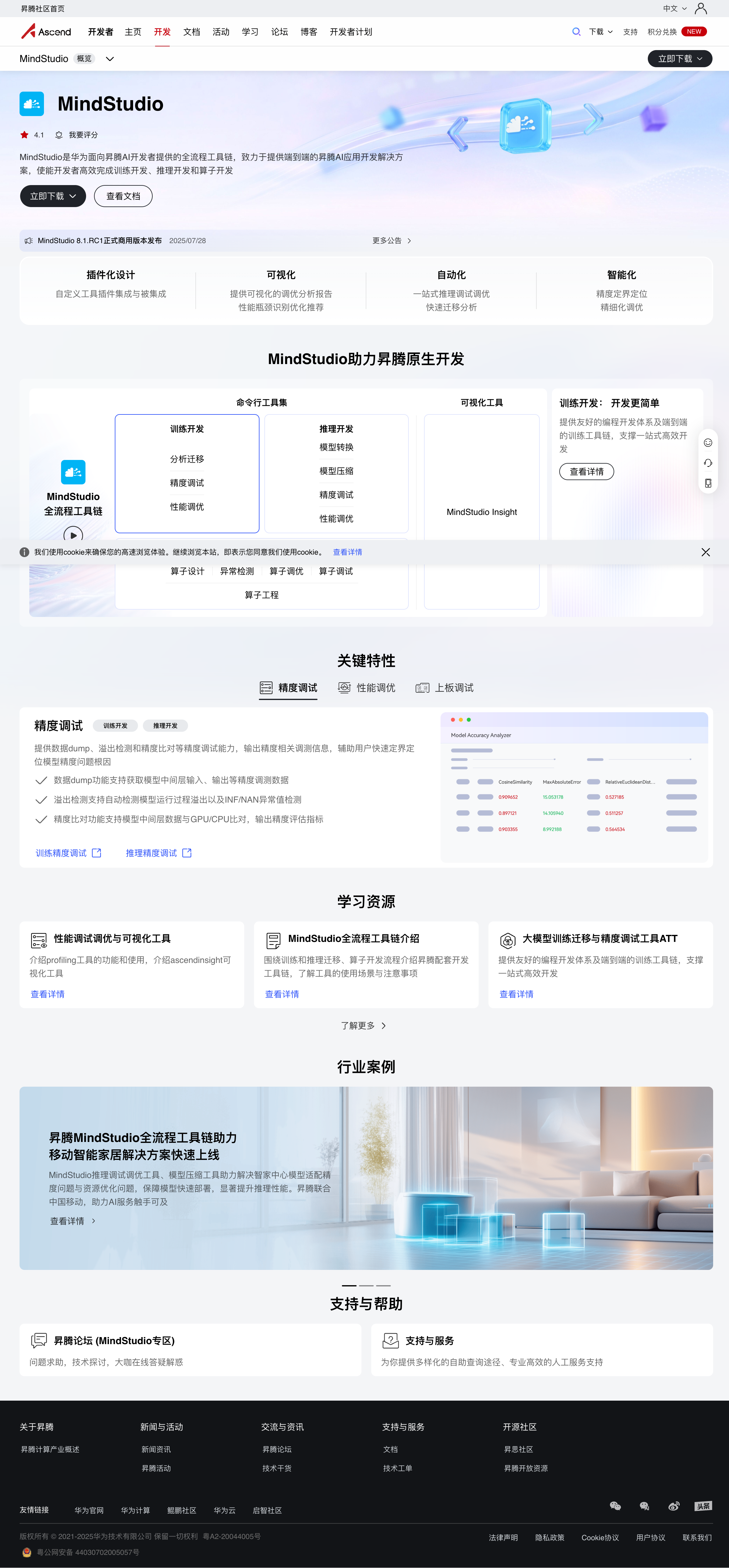

CANN提供了一整套完整的开发工具。下图是MindStudio全流程工具链官方页面（https://www.hiascend.com/software/mindstudio）：

从官方介绍可以看到，MindStudio是昇腾AI开发的端到端解决方案，提供插件化设计、可视化、自动化、智能化四大特性。

工具链完整流程：

主要工具：

1. ascendc：Ascend C编译器
2. msopst：算子静态分析工具
3. profiling：性能分析工具
4. 日志系统：运行时调试

二、编译工具：ascendc

2.1 基本用法

最简单的编译命令：

# 编译单个文件
ascendc add_kernel.cpp -o add_kernel.o

# 查看帮助
ascendc --help

2.2 常用编译选项

实际开发中，我常用的编译选项：

ascendc add_kernel.cpp -o add_kernel.o \
    --ascend-arch=Ascend910B \     # 指定芯片架构
    -O2 \                           # 优化级别（O0/O1/O2/O3）
    -g \                            # 生成调试信息
    -std=c++17 \                    # C++标准
    -I./include \                   # 头文件路径
    -D DEBUG                        # 定义宏

各选项说明：

选项	说明	推荐值
--ascend-arch	目标芯片	Ascend910/910B/310P
-O	优化级别	开发用O0，发布用O2
-g	调试信息	调试时加上
-std	C++标准	c++14或c++17
-w	禁用警告	不推荐

2.3 实际项目的编译

通常会用Makefile或CMakeLists.txt来管理编译：

Makefile示例：

# 编译器
CXX = ascendc

# 编译选项
CXXFLAGS = -O2 -std=c++17 -g
CXXFLAGS += --ascend-arch=Ascend910B

# 头文件路径
INCLUDES = -I$(ASCEND_TOOLKIT_HOME)/include

# 目标文件
TARGET = add_custom.so

# 源文件
SRCS = add_kernel.cpp host_code.cpp

# 编译
all: $(TARGET)

$(TARGET): $(SRCS)
\t$(CXX) $(CXXFLAGS) $(INCLUDES) $^ -o $@

clean:
\trm -f $(TARGET) *.o

.PHONY: all clean

使用：

# 编译
make

# 清理
make clean

我一般用Makefile，因为比较简单直观。大项目可以考虑CMake。

2.4 编译错误排查

分享几个我遇到过的编译错误：

错误1：找不到头文件

error: kernel_operator.h: No such file or directory

解决：

# 检查环境变量
echo $ASCEND_TOOLKIT_HOME

# 设置环境变量（如果没有）
source /usr/local/Ascend/ascend-toolkit/set_env.sh

# 编译时指定路径
ascendc -I$ASCEND_TOOLKIT_HOME/include add_kernel.cpp

错误2：语法错误

error: '__aicore__' attribute only applies to function types

这通常是把__aicore__用错地方了：

// ❌ 错误
class __aicore__ MyClass {};

// ✅ 正确
class MyClass {
    __aicore__ void MyFunc() {}
};

错误3：未定义的引用

undefined reference to 'DataCopy'

通常是链接问题，需要添加库文件：

ascendc add_kernel.cpp -o add_kernel.o \
    -L$ASCEND_TOOLKIT_HOME/lib64 \
    -lascendcl

三、算子分析工具：msopst

3.1 msopst是什么？

msopst（MindSpore Operator Static Tool）用于分析算子的中间表示和性能预估。

主要功能：

• 查看算子的IR（Intermediate Representation）
• 分析指令序列
• 预估性能瓶颈
• 检查内存使用

3.2 基本用法

# 分析算子
msopst --mode=1 --input=add_kernel.o --output=add_kernel.json

# mode说明：
# mode=1: 生成IR和指令分析
# mode=2: 只生成IR

生成的JSON文件包含详细的算子信息：

{
  "op_name": "AddCustom",
  "input_desc": [...],
  "output_desc": [...],
  "attr": {...},
  "task_info": {
    "block_dim": 4,
    "workspace_size": 1024,
    ...
  },
  "ir_info": {
    "instructions": [
      {"type": "vector_add", "latency": 10},
      ...
    ]
  }
}

3.3 分析IR

打开JSON文件，重点看几个字段：

{
  "instructions": [
    {
      "idx": 0,
      "type": "data_copy",
      "src": "GM",
      "dst": "UB",
      "size": 512,
      "latency": 50  // 延迟（周期数）
    },
    {
      "idx": 1,
      "type": "vector_add",
      "operands": ["UB0", "UB1", "UB2"],
      "latency": 10
    },
    ...
  ]
}

从中可以看出：

• 每条指令的类型
• 操作的内存位置
• 预估的延迟

我的使用经验：

当算子性能不符合预期时，我会用msopst分析：

1. 看看是不是数据搬运太多（data_copy指令太多）
2. 看看是不是有标量操作（应该改成向量操作）
3. 看看内存使用是否超标

3.4 实战案例

有一次我写的Add算子性能很差，用msopst一分析，发现生成了大量的标量load/store指令：

{
  "instructions": [
    {"type": "scalar_load", "latency": 5},   // 标量操作！
    {"type": "scalar_load", "latency": 5},
    {"type": "scalar_add", "latency": 1},
    {"type": "scalar_store", "latency": 5},
    ...  // 重复256次
  ]
}

原因是我写成了标量循环：

// ❌ 错误：标量循环
for (int i = 0; i < TILE_SIZE; i++) {
    z[i] = x[i] + y[i];
}

改成向量操作后：

// ✅ 正确：向量操作
Add(z, x, y, TILE_SIZE);

再用msopst分析，指令数量从256条变成了16条（FP16向量宽度为16）！性能提升了20倍。

四、性能分析工具：profiling

4.1 启用profiling

在代码中启用性能分析：

#include "acl/acl_prof.h"

// 初始化profiling
aclprofConfig* profilerConfig = aclprofCreateConfig(
    nullptr,  // profiler数据目录
    0,        // 时间段（0表示全程）
    0,
    ACL_AICORE_ARITHMETIC_UTILIZATION |  // 计算利用率
    ACL_AICORE_PIPE_UTILIZATION |        // 流水线利用率
    ACL_AICORE_MEMORY_BANDWIDTH          // 内存带宽
);

aclprofInit("/home/user/profiling_data", sizeof("/home/user/profiling_data"));
aclprofStart(profilerConfig);

// 运行算子
RunKernel(...);

// 停止profiling
aclprofStop(profilerConfig);
aclprofDestroyConfig(profilerConfig);
aclprofFinalize();

4.2 查看profiling结果

执行后会生成profiling数据文件，用可视化工具查看：

# 使用MindStudio的Profiler工具打开
# 或者用命令行工具解析

# 生成的文件：
profiling_data/
├── host_info.json
├── op_summary.csv
├── op_statistic.csv
└── timeline.json

4.3 关键性能指标

重点关注这几个指标：

1. AI Core利用率

AI Core Utilization: 85%

• >80%：很好，充分利用了硬件
• 50%-80%：一般，还有优化空间
• <50%：较差，可能存在瓶颈

2. 内存带宽利用率

Memory Bandwidth Utilization: 60%

• 如果很低，说明计算密集，瓶颈在计算
• 如果很高（>90%），说明访存密集，瓶颈在内存

3. 算子执行时间

Kernel Execution Time: 125 us

对比理论值，看是否符合预期。

4. 流水线效率

Pipeline Efficiency: 92%

双缓冲做得好，这个值应该很高。

4.4 性能优化方向

根据profiling结果确定优化方向：

五、日志与调试

5.1 CANN日志系统

CANN的日志保存在：

# 默认日志路径
/var/log/npu/

# 主要日志文件
/var/log/npu/slog/host-0/  # Host日志
/var/log/npu/slog/device-0/  # Device日志

查看日志：

# 查看最新的错误日志
tail -f /var/log/npu/slog/host-0/host-log.txt

# 搜索错误信息
grep "ERROR" /var/log/npu/slog/host-0/host-log.txt

5.2 设置日志级别

# 设置环境变量
export ASCEND_GLOBAL_LOG_LEVEL=0  # 0:DEBUG, 1:INFO, 2:WARNING, 3:ERROR

# 在代码中设置
aclrtSetLogLevel(ACL_DEBUG);

5.3 常见错误日志

错误1：内存不足

[ERROR] RUNTIME(21131): Malloc memory failed, size=1048576

解决：减小Tile大小或batch size

错误2：算子执行失败

[ERROR] KERNEL(30001): Kernel execution failed, error code=507033

错误码507033通常是内存访问越界，检查：

• 数据索引是否正确
• Tile大小是否超出Buffer容量

错误3：数据类型不匹配

[ERROR] TYPE_MISMATCH: Expected FP16, got FP32

检查输入输出的数据类型定义。

5.4 我的调试技巧

技巧1：二分法定位问题

// 在关键位置打日志
void Process() {
    printf("Step 1: CopyIn\n");
    CopyIn();

    printf("Step 2: Compute\n");
    Compute();

    printf("Step 3: CopyOut\n");
    CopyOut();

    printf("All done!\n");
}

看看在哪一步出错，缩小排查范围。

技巧2：对比CPU结果

// 实现CPU版本作为参考
void ReferenceAdd(float* x, float* y, float* z, int n) {
    for (int i = 0; i < n; i++) {
        z[i] = x[i] + y[i];
    }
}

// 对比结果
float maxDiff = 0;
for (int i = 0; i < n; i++) {
    float diff = fabs(npu_result[i] - cpu_result[i]);
    if (diff > maxDiff) {
        maxDiff = diff;
        printf("Max diff at index %d: %f\n", i, diff);
    }
}

技巧3：打印中间结果

// 把中间Tensor拷回CPU打印
half* tempBuffer = new half[TILE_SIZE];
DataCopy(tempBuffer, localTensor, TILE_SIZE);

printf("First 10 elements:\n");
for (int i = 0; i < 10; i++) {
    printf("%f ", (float)tempBuffer[i]);
}
printf("\n");

delete[] tempBuffer;

六、IDE工具：MindStudio

6.1 MindStudio简介

MindStudio是华为官方的集成开发环境，功能很强大：

• 代码编辑和高亮
• 自动补全
• 可视化调试
• 性能分析集成
• 算子测试工具

6.2 创建算子项目

在MindStudio中：

1. 点击 File -> New -> Ascend C Project
2. 选择算子类型（Element-wise/Reduce等）
3. 填写算子名称
4. 自动生成模板代码

非常方便！生成的代码框架都是标准的，可以直接在上面改。

6.3 可视化调试

MindStudio支持断点调试：

// 在关键位置设置断点
__aicore__ inline void Compute() {
    // 断点：查看localX的值
    LocalTensor<half> localX = queueX.DeQue<half>();

    // 断点：查看计算结果
    Add(localZ, localX, localY, TILE_SIZE);
}

调试时可以：

• 查看变量值
• 单步执行
• 查看内存布局

不过我个人还是习惯用日志调试，因为断点调试有时候会改变执行时序。

6.4 MindStudio vs VS Code

我两个都用过，对比一下：

功能	MindStudio	VS Code
专业性	专为CANN设计	通用编辑器
上手难度	稍复杂	简单
代码补全	很好	需要配置
调试功能	强大	基础
性能分析	集成	需要外部工具
资源占用	较大	较小

我的选择：

• 学习阶段：用MindStudio，功能全面
• 熟练之后：用VS Code，更轻量灵活

七、其他实用工具

7.1 npu-smi：设备管理

# 查看NPU设备信息
npu-smi info

# 查看实时利用率
watch -n 1 npu-smi info

# 查看错误计数
npu-smi info -t err

7.2 模拟器工具

没有NPU硬件时，可以用模拟器：

# 设置模拟器模式
export ASCEND_DEVICE_ID=0
export ASCEND_SLOG_PRINT_TO_STDOUT=1

# 运行代码
./my_program

模拟器的限制：

• ✅ 可以验证功能正确性
• ✅ 可以调试代码逻辑
• ❌ 性能数据不准确
• ❌ 不支持所有硬件特性

7.3 算子单测工具

CANN提供了算子单测框架：

import numpy as np
from ais_bench.infer.interface import InferSession

# 加载算子
session = InferSession(device_id=0)
session.load_model("add_custom.om")

# 准备输入
x = np.random.rand(1000).astype(np.float16)
y = np.random.rand(1000).astype(np.float16)

# 执行
outputs = session.infer([x, y])

# 验证结果
expected = x + y
assert np.allclose(outputs[0], expected, rtol=1e-2)

八、开发流程最佳实践

总结一下我的开发流程：

具体步骤：

1. 编写代码：实现基本功能
2. 本地编译：用Makefile或MindStudio
3. 功能测试：对比CPU结果，确保正确性
4. 调试：出问题查日志，必要时用gdb
5. 性能测试：用profiling工具测性能
6. 性能优化：根据profiling结果优化
7. 回归测试：确保优化后功能仍正确

九、总结

CANN开发工具链：

工具	用途	使用场景
ascendc	编译	每次代码改动后
msopst	IR分析	性能调优阶段
profiling	性能分析	性能调优阶段
日志系统	调试	出现错误时
MindStudio	IDE	开发全流程
npu-smi	设备管理	查看硬件状态

我的建议：

• 入门阶段：重点掌握编译和日志调试
• 进阶阶段：学会用msopst和profiling优化性能
• 熟练阶段：建立自己的开发流程和工具脚本

工具只是手段，关键还是要多写代码、多调试、多思考。遇到问题不要慌，一步步排查，总能解决！

下一篇文章，我们终于要动手写第一个真正的算子了——Hello World算子！

---
