1）串口命令行终端



          接入Micro USB至PC ，上电即可看到系统打印。等待一段时间后打印至登录界面。输入用户名：HwHiAiUser  密码：Mind@123，进入命令行界面。如下图所示。



2）HDMI 显示



       上电开机，将HDMI 线一端接在香橙派 AIpro 开发板的HDMI0 接口（目前的ubuntu镜像还不支持HDMI1输出），另一端接到显示器。开机等待片刻，即可看到图形登录界面。输入用户名：HwHiAiUser，密码：Mind@123，进入ubuntu 系统图形界面。如下图所示。



3）SSH 远程



       如果使用SSH 远程要先通过HDMI0 显示的图形界面，鼠标点击右上角wifi图标，输入wifi账号和密码，同时查看可以通过打开一个命令行终端执行：ifconfig 来查看当前ip 地址，记录下来。

       安装软件MobaXterm免费版，点击Session->SSH 创建会话。

输入用户名：HwHiAiUser ，最后输入密码：Mind@123 即可登录，如下图所示。



3. 常用软件安装



1）qq 安装



        网页下载 linux版 qq 选择arm .deb 文件。

        链接地址：https://im.qq.com/linuxqq/index.shtml

        终端执行下面命令进行安装：



sudo dpkg -i QQ_3.2.8_240520_arm64_01.deb



        使用体验：传输文件，即时聊天等基本功能都能正常稳定运行，延时比较大。打开对话框时间有点长，可能是系统性能影响，也可能是qq 版本优化的问题。



2）vscode 安装



        网页下载 linux版 vscode 选择arm64 .deb 文件。

        链接地址：Download Visual Studio Code - Mac, Linux, Windows

        终端执行下面命令进行安装：



sudo dpkg -i code_1.89.1-1715058876_arm64.deb







          使用体验：可以安装汉化、c/c++等常用插件，流畅打开各种文件夹和文件。编辑过程很丝滑顺畅，操作灵活，效率高，稳定可靠，非常适合开发者在该开发板上使用。



 4.自带软件



        香橙派 AIpro ubuntu22.04 镜像中还附带常用的软件：python3.9.2（高级编程语言）、Jupyter Lab 软件、cheese (camera 软件)、Screenshot（截图软件）、Text Editor （编辑软件）、htop（显示的是 CPU 负载、内存消耗及交换空间的实时信息等）。



五. 开发体验



1. 内置 AI 应用样例（Jupyter Lab中运行）



        ubuntu22.04中内置了AI 样例，可以通过Jupyter Lab 软件在浏览器中运行。该样例由python语言编写，通过调用AscendCL 编程接口实现各种任务。

        AI 样例目录：/home/HwHiAiUser/samples/notebooks



01-yolov5 #运行目标检测样例
02-ocr #运行文字识别样例
03-resnet #运行目标分类样例
04-image-HDR-enhance #运行图像曝光增强样例
05-cartoonGAN_picture #运行卡通图像生成样例
06-human_protein_map_classification #运行蛋白质分类评估样例
07-Unet++ #运行细胞图像分割样例
08-portrait_pictures #运行人像分割与背景替换样例
09-speech-recognition #运行语音识别样例





1）选取01-yolov5 demo 通过调用 USBCamera 进行推理



        调试步骤如下：

1））运行 juypter lab 软件



cd /home/HwHiAiUser/samples/notebooks
./start_notebook.sh





2））登录 juypter lab 后，会出现Jupyter Server 的运行地址，将地址复制到开发板系统的浏览器中



3））进入01-yolov5目录，双击打开main.ipynb文件，将推理模式更改为摄像头实时推理infer_mode= 'camera'



4））香橙派 AIpro 开发板插上USBCamera，单击restart kernel 按钮，等待片刻，开始推理

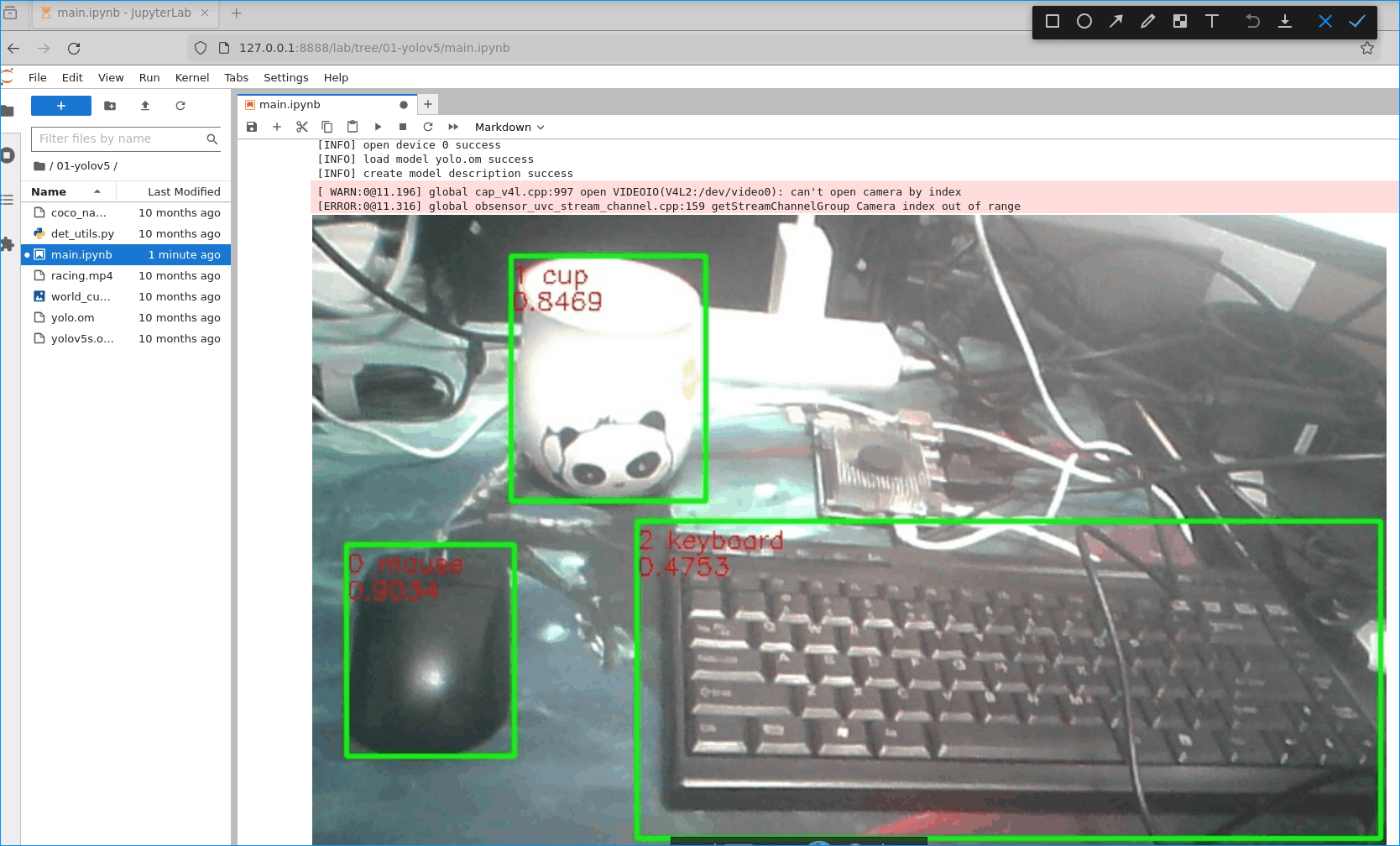

        总结：USBCamera 摄像头实时推理，推理过程流畅，帧率高，识别率较高。从截图可以看出：即使在负载的环境下，鼠标和杯子的识别度依然较高，预测框准确；键盘识别度稍微较低，但是预测框还算准确。

        针对 02-ocr （运行文字识别样例 ）以及 03-resnet  #运行目标分类样例均有测试，测试效果识别度较高，帧率较快，效果很好。这里不再详述。



5））香橙派AIpro推理过程性能表现

        通过htop 指令首先看一下正常ubuntu运行时的cpu负载以及内存消耗情况，如下图所示。



        推理过程中cpu负载以及内存消耗各种信息，如下图所示。

资源消耗情况	ubuntu系统	推理中	增长
control cpu 0	4.6%	52.6%	48%
control cpu 1	10.5%	57.6%	47.1%
control cpu 2	2.0%	49.4%	47.4%
AI cpu	不显示	不显示	不显示
Mem	17.3%	34%	16.7%

        分析可知，在推理过程中：三个control CPU 使用率分别增加48%、47.1%、47.4%，AI cpu 不显示使用率，mem 消耗增加16.7%。推理过程中cpu 占有率偏高，内存消耗较大，通过手接触散热器，推理过程开发板温度较高。



2. 官网 AI 应用样例（命令行运行）



        官方提供的案例demo支持如下：

        链接地址：Ascend/EdgeAndRobotics (gitee.com)



- /Samples：AI应用开发样例
 |--/ACLHelloWorld：基于AscendCL接口的HelloWorld应用，仅包含运行管理资源申请与释放功能。
 |--/ClassficationRetrainingAndInfer:基于预训练resnet18模型，实现了识别人性别的功能
 |--/DetectionRetrainingAndInfer:基于预训练ssd-mobilenet模型和口罩识别数据集，实现了检测口罩佩戴识别的功能
 |--/HandWritingTrainAndInfer：基于MNIST数据集实现手写数字识别体的训练(Pytorch)到推理全过程。
 |--/ResnetPicture：基于AscendCL接口，使用ResNet-50模型实现图片分类应用。
 |--/ResnetPictureThread：基于AscendCL接口，使用ResNet-50模型采用多线程方式实现图片分类应用。
 |--/ResnetQuickStart:基于AscendCL接口，使用ResNet50模型模型，实现图片分类
 |--/VideoDecode：使用ACLLite接口完成视频解码，读取mp4文件的前十帧并解码为YUV图片。
 |--/VideoEncode：使用ACLLite接口完成视频编码，读取YUV文件的十次并编码为H264视频文件。
 |--/YOLOV5MultiInput:基于YoloV5s模型，对多路离线视频流（*.mp4）中的物体做实时检测，展示推理结果
 |--/YOLOV5USBCamera:基于yolov5s模型，对输入视频中（USB接口连接的Camera中）的物体做实时检测，使用imshow方式显示推理结果
 |--/YOLOV5Video:基于yolov5s模型，对本地输入视频的物体做检测，使用imshow方式显示推理结果

- /Peripherals：外设使用指导
 |--/Audio：音频设备
 |--/MIPIAudio：音频从MIPI接口送入，基于AscendCL接口，启用并设置音频设备的相关参数。
 |--/USBAudio：音频从USB接口送入，启用并设置音频设备的相关参数。
 |--/Camera：摄像头
 |--/MIPICamera：视频从MIPI接口的Camera送入，启用Camera设备并解码视频。
 |--/USBCamera：视频从USB接口的Camera送入，启用Camera设备并解码视频。
 |--/Display：显示器
 |--/HDMIDisplay：视频从HDMI接口送入，在显示器中显示。
 |--/MIPIDisplay：视频从MIPI接口送入，在显示器中显示。



       感兴趣的可以自行测试。



3. 第三方demo样例



        基于CNN的人脸检测。

        链接地址：https://github.com/ShiqiYu/libfacedetection/tree/master



​​

        测试结果：使用640x480 图片，在未开启NEON 的情况下，单线程用时240ms 。开启NEON 后，单线程用时170ms。



4. 外设开发



      ubuntu22.04系统也集成了相关开发板硬件设备demo，在目录：/opt/opi_test



1）选取USBCamera demo 通过调用 USBCamera 测试



        调试步骤如下：

1））g++ 编译程序生成二进制文件



g++ main.cpp -o main -lavutil -lavformat -lavcodec -lavdevice



2））执行程序,从USBCamera 获取.yuv 格式图片



sudo ./main /dev/video0





        注意：如果执行时出现错误提示：Can't initialize GTK backend in function 'cvInitSystem' 。请勿使用SSH 执行程序，改用串口或者本机终端执行程序。



六. 性能测试



        UnixBench是一个工具套件，用于在Unix/Linux系统上执行性能基准测试。本次使用unixbench对香橙派AIpro上的ubuntu 系统性能进行测试。





        本次跑分202.4分。下面附带测试项目的基准线用于参考。

测试项目	项目说明	基准线
Dhrystone 2 using register variables	测试 string handling	116700.0lps
Double-Precision Whetstone	测试浮点数操作的速度和效率	55.0MWIPS
Execl Throughput	此测试考察每秒钟可以执行的 execl 系统调用的次数	43.0lps
File Copy 1024 bufsize 2000 maxblocks	测试从一个文件向另外一个文件传输数据的速率	3960.0KBps
File Copy 256 bufsize 500 maxblocks	测试从一个文件向另外一个文件传输数据的速率。	1655.0KBps
File Read 4096 bufsize 8000 maxblocks	测试从一个文件向另外一个文件传输数据的速率。	5800.0KBps
Pipe-based Context Switching	测试两个进程（每秒钟）通过一个管道交换一个不断增长的 整数的次数	12440.0lps
Pipe Throughput	一秒钟内一个进程可以向一个管道写 512 字节数据然后 再读回的次数	4000.0lps
Process Creation	测试每秒钟一个进程可以创建子进程然后收回子进程的 次数（子进程一定立即退出）。	126.0lps
Shell Scripts (8 concurrent)	测试一秒钟内一个进程可以并发地开始一个shell 脚本的 n 个 拷贝的次数，n 一般取值1，2，4，	8. 42.4lpm
System Call Overhead	测试进入和离开操作系统内核的代价，即一次系统调用的代价。	6.0lpm



七. 应用潜力



        香橙派AIpro 为AI而生，具有广泛的应用潜力。主要体现在一下几个方面：

        ● 智能物联网设备

        ● 边缘计算应用

        ● 各行业应用（医疗、农业、交通、教育）

        ● 学术研究

        ● 原型开发

        希望香橙派AIpro可以不断发展壮大，深挖AI 潜力，在各行各业发挥作用。
